Селекторные переключатели S16SRS
Селекторные переключатели S16SRS выступающего типа с короткой ручкой для переключения рабочих режимов устанавливают в ограниченном пространстве на компактном оборудовании или панели.
Серия S16SRS представлена в нескольких исполнениях – с самовозвратом и без, с подсветкой и без.
Быстрый просмотр
|
Срок отгрузки 150 дн.

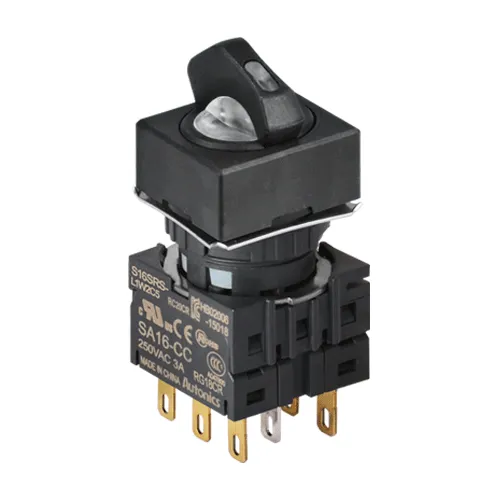

Артикул: S16SRS-S2W2C
|
730 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: S16SRS-S4W2C
|
730 руб./шт
-
+
Заказать
|
||||||||||||
Модификации селекторных переключателей S16SRS выступающего типа с квадратной поверхностью
В рамках серии представлено несколько модификаций переключателей:
-
Селекторные переключатели без подсветки:
- S16SRS-S1 — двухпозиционный переключатель с самовозвратом,
- S16SRS-S2 — двухпозиционный переключатель без самовозврата,
- S16SRS-S3 — трехпозиционный переключатель с самовозвратом из двух положений,
- S16SRS-S4 — трехпозиционный переключатель без самовозврата,
- S16SRS-S5 — трехпозиционный переключатель с самовозвратом из правого положения,
- S16SRS-S6 — трехпозиционный переключатель с самовозвратом из левого положения.
-
Селекторные переключатели с подсветкой:
- S16SRS-L1 — двухпозиционный переключатель с самовозвратом,
- S16SRS-L2 — двухпозиционный переключатель без самовозврата,
- S16SRS-L3 — трехпозиционный переключатель с самовозвратом из двух положений,
- S16SRS-L4 — трехпозиционный переключатель без самовозврата,
- S16SRS-L5 — трехпозиционный переключатель с самовозвратом из правого положения,
- S16SRS-L6 — трехпозиционный переключатель с самовозвратом из левого положения.
| Оперирование | Модель | Наличие подсветки | Блок контактов | Блок индикации |
2-х позиционный, самовозврат
|
S16SRS-S1◊C | без подсветки | Контакт C – 1 | – |
| S16SRS-L1◊C5 | с подсветкой | Контакт C – 1 | 5В DC | |
| S16SRS-L1◊C12 | с подсветкой | Контакт C – 1 | 12В DC | |
| S16SRS-L1◊C24 | с подсветкой | Контакт C – 1 | 24В DC | |
| S16SRS-S1◊2C | без подсветки | Контакт C – 2 | – | |
| S16SRS-L1◊2C5 | с подсветкой | Контакт C – 2 | 5В DC | |
| S16SRS-L1◊2C12 | с подсветкой | Контакт C – 2 | 12В DC | |
| S16SRS-L1◊2C24 | с подсветкой | Контакт C – 2 | 24В DC | |
2-х позиционный, без возврата
|
S16SRS-S2◊C | без подсветки | Контакт C – 1 | – |
| S16SRS-L2◊C5 | с подсветкой | Контакт C – 1 | 5В DC | |
| S16SRS-L2◊C12 | с подсветкой | Контакт C – 1 | 12В DC | |
| S16SRS-L2◊C24 | с подсветкой | Контакт C – 1 | 24В DC | |
| S16SRS-S2◊2C | без подсветки | Контакт C – 2 | – | |
| S16SRS-L2◊2C5 | с подсветкой | Контакт C – 2 | 5В DC | |
| S16SRS-L2◊2C12 | с подсветкой | Контакт C – 2 | 12В DC | |
| S16SRS-L2◊2C24 | с подсветкой | Контакт C – 2 | 24В DC | |
| 3-х позиционный, пружинный самовозврат из 2 положений
|
S16SRS-S3◊2C | без подсветки | Контакт C – 2 | – |
| S16SRS-L3◊2C5 | с подсветкой | Контакт C – 2 | 5В DC | |
| S16SRS-L3◊2C12 | с подсветкой | Контакт C – 2 | 12В DC | |
| S16SRS-L3◊2C24 | с подсветкой | Контакт C – 2 | 24В DC | |
3-х позиционный, без возврата
|
S16SRS-S4◊2C | без подсветки | Контакт C – 2 | – |
| S16SRS-L4◊2C5 | с подсветкой | Контакт C – 2 | 5В DC | |
| S16SRS-L4◊2C12 | с подсветкой | Контакт C – 2 | 12В DC | |
| S16SRS-L4◊2C24 | с подсветкой | Контакт C – 2 | 24В DC | |
| 3-х позиционный, пружинный самовозврат из правого положения
|
S16SRS-S5◊2C | без подсветки | Контакт C – 2 | – |
| S16SRS-L5◊2C5 | с подсветкой | Контакт C – 2 | 5В DC | |
| S16SRS-L5◊2C12 | с подсветкой | Контакт C – 2 | 12В DC | |
| S16SRS-L5◊2C24 | с подсветкой | Контакт C – 2 | 24В DC | |
| 3-х позиционный, пружинный самовозврат из левого положения
|
S16SRS-S6◊2C | без подсветки | Контакт C – 2 | – |
| S16SRS-L6◊2C5 | с подсветкой | Контакт C – 2 | 5В DC | |
| S16SRS-L6◊2C12 | с подсветкой | Контакт C – 2 | 12В DC | |
| S16SRS-L6◊2C24 | с подсветкой | Контакт C – 2 | 24В DC |
- Блок индикации не предусмотрен;
- ◊ – Цвет: R(красный), B(синий), G(зеленый), Y(желтый), W(белый);
- Управляющая часть и блок контактов приобретаются отдельно (управляющая часть: полужирным шрифтом, блок контактов: обычным шрифтом);
- Возможно подключение до 2 блоков контактов. Подключайте блоки контактов только по бокам. Исключается подключение блока контактов посередине, он не будет работать.
Отличительные преимущества переключателей серии S16SRS
Серия S16SRS имеет следующие характеристики:
- Квадратная выступающая головка с компактной ручкой;
- Самовозврат кнопки к начальному положению пружинным механизмом;
- Цвет блока управления и индикатора совпадают;
- Корпус с высоким классом защиты;
- Съёмные контакты приобретаются независимо от управляющей части и блока индикации;
- Монтажная панель до 3,5 мм;
- Монтажное отверстие Ø16 мм.
Особенности применения селекторных переключателей S16SRS
При подключении рычажных переключателей выступающего типа необходимо знать, что подключать можно только 2 контакта – справа или слева. Блок контактов, подключённый посередине, будет нерабочим.
Серия S16SRS квадратных управляющих с короткой управляющей ручкой используется для переключения рабочих режимов «СТОП-РАБОТА» или перевода с ручного управления на автоматическое.
Показатель сопротивления среды исключает заморозки или конденсацию влаги.
Технические характеристики переключателей S16SRS
| Механические характеристики | |
| Угол включения | 2-позиц.: 90°±5", 3-позиц.: 45°±5° |
| Усилие при включении | 20 - 120 Н.мм |
| Ударная нагрузка | 500 м/с2 (около 30G) по осям X, Y, Z – 3 раза |
| Виброустойчивость | Амплитуда 1,5 мм при частоте 10 - 55 Гц по осям X, Y, Z в теч. 2 час. |
| Механический ресурс | Минимум 250 000 операций (от 20 в минуту) |
| Характеристики блоков контактов | |
| Токонесущая способность | 250В AC 3А, 250В AC/3А |
| Диэлектрическая прочность | 2000 В, 50/60 Гц за 1 мин. (для разных полярностей) 1000 В, 50/60 Гц за 1 мин. (для одной полярности) |
| Сопротивление изоляции | От 100 МОм (при постоянном напряжении 500 В) |
| Контактное сопротивление | до 50 МОм (исходное значение) |
| Электрический ресурс | от 1 000 000 операций (от 20 операций в минуту) |
| Материал контактов | AgNi10 |
| Характеристики блоков индикации | |
| Напряжения питания | 5 В; 12 В; 24 В |
| Подсветка | светодиодом |
| Ток потребления (напряжение) |
|
|
Условия окружающей среды (без учёта замерзания и конденсации) |
|
| Рабочая температура | -15…+55°С; хранение при -25…+65°С |
| Относительная влажность | 35…85% |
| Степень защиты | IP65 (стандарт МЭК) |
Габаритные размеры
|
Размеры выреза панелей
|
Сертификаты
Возможность применения селекторных переключателей S16SRS серии в промышленности подтверждена пройденными проверками с получением необходимых сертификатов качества продукции:
