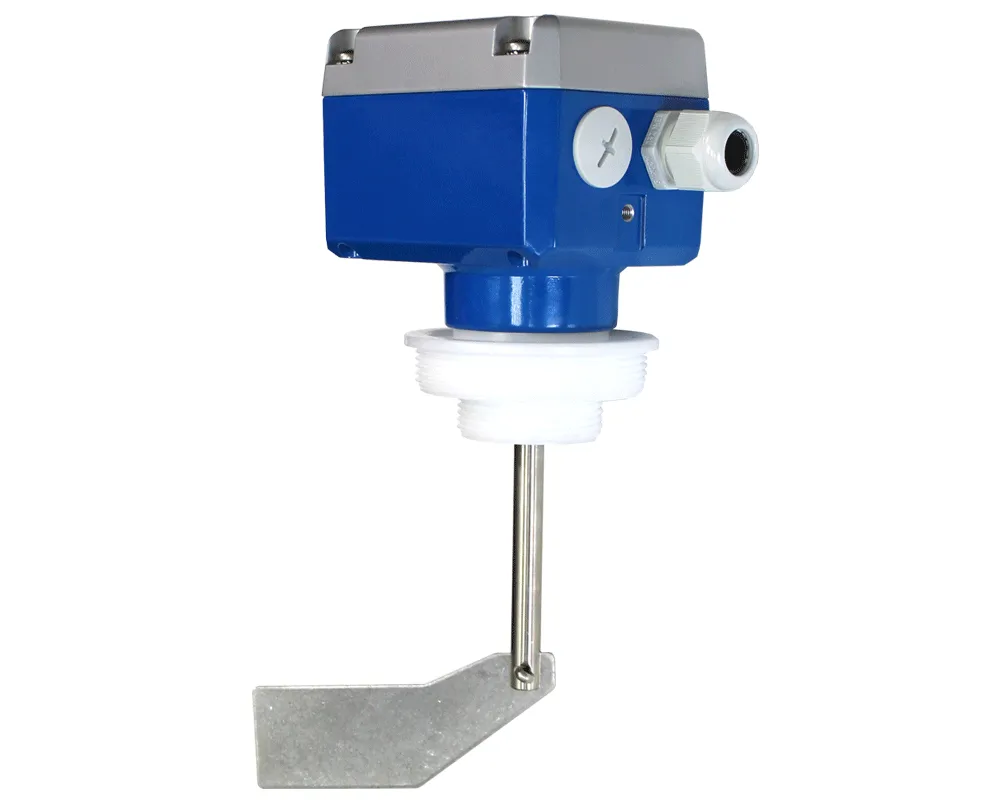

Ротационные сигнализаторы сыпучих материалов ELS-R в Санкт-Петербурге

Назначение ротационных сигнализаторов уровня ELS-R

Ротационный датчик уровня ELS-R1 предназначен для подключения к источникам электропитания напряжением 115…230В AC. Имеет широкое применение, так как практически всё электрооборудование промышленных предприятий рассчитано на работу от сети переменного тока.

Ротационный датчик уровня ELS-R2 предназначен для подключения к источникам электропитания напряжением 24В DC. Применяется, если электроустановки или их части работают от сети постоянного тока.

Ротационные датчики ELS-R соответствуют требованиям, предъявляемым к современному промышленному оборудованию. Комплектуются качественными и износостойкими механизмами. При использовании по назначению постоянного техобслуживания обычно не требуют.

Основные преимущества:

• Надежная промышленная конструкция
• Простой принцип действия
• Быстрая установка

Принцип работы и технические особенности датчиков уровня ELS-R

Принцип действия основан на сопротивлении вращения лопасти, приводимой в движение двигателем. То есть прибор реагирует на затрудненное движение лопасти.

Для определения предельного допустимого уровня заполнения механизм устанавливается в емкости на необходимой высоте. Увеличение уровня сыпучих материалов препятствует движению лопасти. При остановке вращения датчик срабатывает. По достижении запланированного показателя наблюдателю передается соответствующий сигнал.  Подача продукта в резервуар автоматически останавливается.

При контроле за опустошением емкостей происходит противоположный порядок действий. Измеритель крепится внизу емкости. Лопасть блокирована от вращения давлением наполнителя. При уменьшении давления на лопасть, она начинает вращаться. Датчик срабатывает и передает сигнал о разгрузке резервуара.

Сигнализаторы крепятся в любой желательной точке емкости, что позволяет контролировать промежуточные уровни наполнения. Рабочее положение может быть как горизонтальным, так и вертикальным.

Варианты конструкций измерителя:

• жесткий стержневой (13 мм)
• гибкое тросовое удлинение из нержавеющей стали необходимой длины (до 4-х метров)
• маятниковый вал

Чувствительность механизмов регулируется в зависимости от сыпучести и размера частиц контролируемого материала:

• легкая – для легковесных, не тягучих материалов
• средняя – обычное расположение
• тяжелая – для материалов, со склонностью к налипанию

Применение ротационных датчиков ELS-R

Датчики применяются практически для всех видов сыпучих в различных областях:

• сельское хозяйство и перерабатывающие отрасли – зерно, кормовые культуры, отруби;
• производство пищевых продуктов – сахар, крахмал, мука;
• химическая переработка – пластик, порошковые и гранулированные частицы;
• строительство и смежные с ним отрасли – цемент, песок, сухие смеси, гипс;
• деревообрабатывающая промышленность – опилки, древесные гранулы, стружка;
• фармацевтика – порошки, сыпучие лекарственные препараты.

Главным условием для использования служит плотность контролируемого материала. Ее значение должно быть не менее 100г/дм3.

В случае, когда свойства наполнителя соответствуют этому требованию, ротационный ELS датчик:

• эффективно регулирует перемещение и расход материалов;
• при настройке на промежуточные значения регулирует дозировку продукта;
• упрощает технологические процессы;
• экономит производственное время.

Залогом стабильной работы является правильная установка устройств квалифицированным специалистом.

Каждый технологический процесс имеет свою специфику и установленные стандарты. Инженеры компании «РусАвтоматизация» оказывают профессиональную помощь в подборе оборудования под выполнение конкретных задач.

Технические характеристики датчиков уровня ELS-R

Ротационный датчик уровня ELS-R имеет универсальные технические характеристики:

• рабочее напряжение питания
  • 115…230В AC (серия ELS-R1)
  • 24 В DC (серия ELS-R2)
• корпус из алюминия с покрытием, измерительная часть из нержавеющей стали
• подключение к процессу стандарта G 1½" или G 2½"
• стандартная длина измерительной части 130мм
• возможность жесткого удлинения измерительной части до 345мм
• тросовое удлинение до необходимого размера
• допустимая температура процесса в пределах -40...+80^oC
• температура окружающей среды -40…+50^oC (при температуре ниже -25^oC задержка срабатывания может достигать 1 мин)
• совместимое давление процесса в пределах -0,9…+0,8 бар
• класс защиты IP66
