Ротационные сигнализаторы сыпучих материалов Rotonivo
Предельный выключатель уровня ротационного типа Rotonivo® RN является электромеханическим устройством и используется для контроля уровня заполнения сыпучими веществами. Для областей с опасностью взрыва пыли устройства могут поставляться с различными Ex-допусками. Датчики уровня Rotonivo могут выпускаться для условий эксплуатации с избыточным и пониженным давлением, а также низкими и высокими температурами.
Сигнализатор предельного уровня Rotonivo обычно ввинчивается на высоте регистрируемого уровня заполнения сбоку на стенке емкости. Также возможна установка флажкового датчика уровня сверху, при этом зонд достигает определяемого уровня заполнения при помощи удлинения.
Быстрый просмотр
|
Срок отгрузки 52 дн.
Артикул: RN 3001 A021EF3A3A + pos.38 + pos.40
Ротационный датчик уровня Rotonivo RN 3001 A021EF3A3A + pos.38 + pos.40 для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Короткое исполнение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN3004 EW11EI1N1B
Ротационный датчик уровня Rotonivo RN3001 AW11FB1B31 для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Короткое исполнение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN3002 C011EK1Z3Y-1500mm
Ротационный датчик уровня Rotonivo RN3002 C011EK1Z3Y-1500mm для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение тросовое вертикальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN3002 C011EA1Z3A L=1500
Ротационный датчик уровня Rotonivo RN3002 C011EA1Z3A L=1500 для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение тросовое вертикальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN3001 AW11FB1B31
Ротационный датчик уровня Rotonivo RN3001 AW11FB1B31 для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Короткое исполнение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN З001 A011FA7A7A +16A +17B +18X
Ротационный датчик уровня Rotonivo RN З001 A011FA7A7A +16A +17B +18X для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Короткое исполнение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.

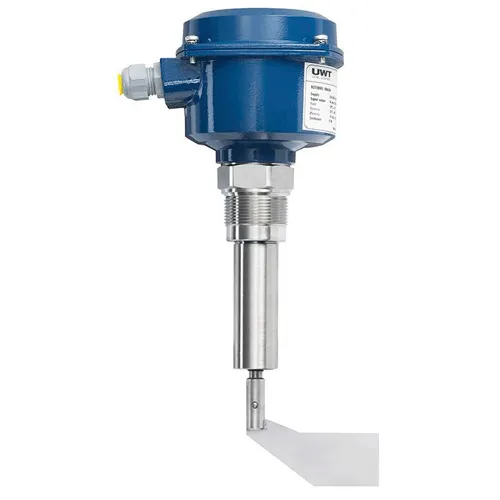

Артикул: RN 6004 EW11WA3R3A
Ротационный датчик уровня Rotonivo RN 6004 EW11WA3R3A для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 EW11EA3R3A
Ротационный датчик уровня Rotonivo RN 6004 EW11EA3R3A для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 EM41SA3P3A
Ротационный датчик уровня Rotonivo RN 6004 EM41SA3P3A для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 EM31EA3P3S+pos.28a
Ротационный датчик уровня Rotonivo RN 6004 EM31EA3P3S+pos.28a для контроля и сигнализации предельного уровня сыпучих материалов, складная лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 EE22FL3P3A
Ротационный датчик уровня Rotonivo RN 6004 EE22FL3P3A для контроля и сигнализации предельного уровня сыпучих материалов, складная лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 EE11EF3P3K
Ротационный датчик уровня Rotonivo RN 6004 EE11EF3P3K для контроля и сигнализации предельного уровня сыпучих материалов, складная лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 ED31EK7Q7S+pos.28a
Ротационный датчик уровня Rotonivo RN 6004 ED31EK7Q7S+pos.28a для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 ED31EK7Q7S
Ротационный датчик уровня Rotonivo RN 6004 ED31EK7Q7S для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 ED31EK3Q7S
Ротационный датчик уровня Rotonivo RN 6004 ED31EK3Q7S для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 E041EA3Z3S-L=450mm
Ротационный датчик уровня Rotonivo RN 6004 E041EA3Z3S-L=450mm для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 E041AA3N33+pos.28(0)
Ротационный датчик уровня Rotonivo RN 6004 E041AA3N33+pos.28(0) для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 E031FF3Z3S-L=700mm
Ротационный датчик уровня Rotonivo RN 6004 E031FF3Z3S-L=700mm для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 E031FF3Z3S-L=500mm+pos.25x
Ротационный датчик уровня Rotonivo RN 6004 E031FF3Z3S-L=500mm+pos.25x для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 E031EA3Z3S-L=450mm
Ротационный датчик уровня Rotonivo RN 6004 E031EA3Z3S-L=450mm для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 E021EA3Z3S-L=450mm
Ротационный датчик уровня Rotonivo RN 6004 E021EA3Z3S-L=450mm для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6004 E021AA3N3A
Ротационный датчик уровня Rotonivo RN 6004 E021AA3N3A для контроля и сигнализации предельного уровня сыпучих материалов, муфтовая лопасть. Исполнение трубное горизонтальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6003 D033WH1Z3B
Ротационный датчик уровня Rotonivo RN 6003 D033WH1Z3B для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Угловое исполнение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: RN 6002 СT11EA3Z3B-L=500mm+pos.25x
Ротационный датчик уровня Rotonivo RN 6002 СT11EA3Z3B+pos.25x для контроля и сигнализации предельного уровня сыпучих материалов, прямоугольная лопасть. Исполнение трубное вертикальное удлинение.
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
||||||||||||||||||||||
Модификации ротационных сигнализаторов уровня Rotonivo RN
Модификации датчиков зависят от нескольких факторов. Длина зонда при использовании удлиняющей трубы или удлиняющего троса может достигать 10 м (394"). Для плавного изменения точки переключения сигнализатора уровня рекомендуется использовать втулку перемещения (изменения высоты), применимую для типов RN3002 /6002.
Серия RN3000
|

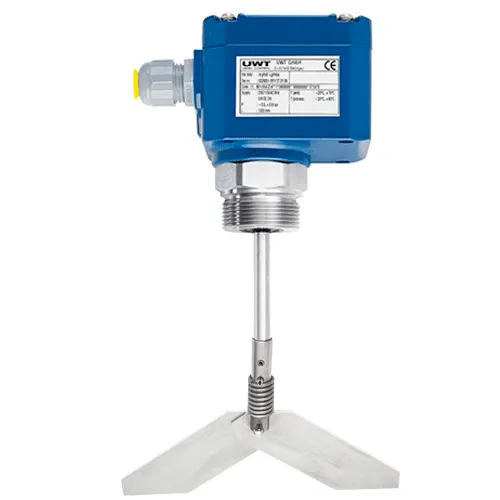

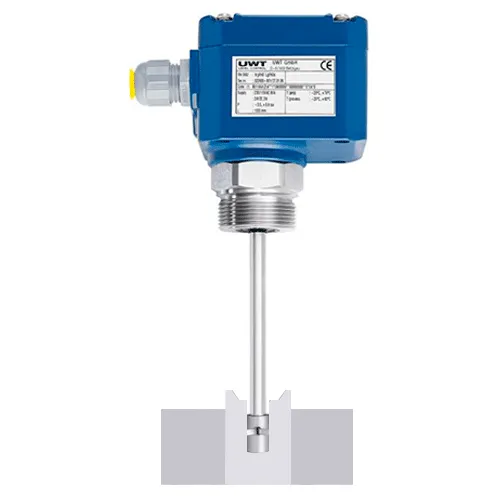

RN 3001 Короткое исполнение 70...300 мм С маятниковым удлинением 300...1000 мм
|

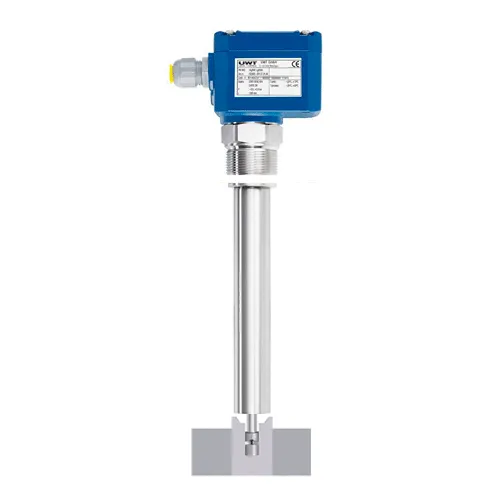

RN 3002 Трубное удлинение 250...3.000 мм с подшипником на конце трубы до 10.000 мм
|

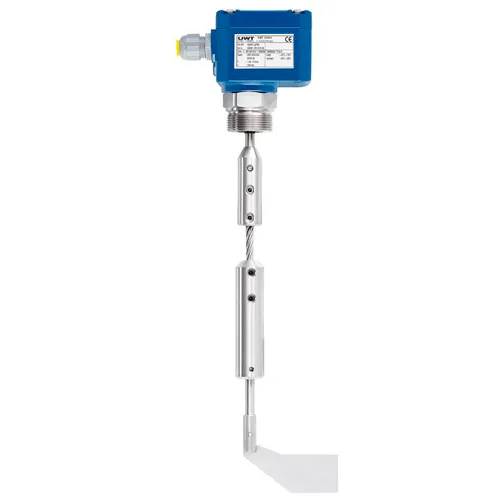

RN 3002 трос Тросовое удлинение 500...10.000 мм
|
|

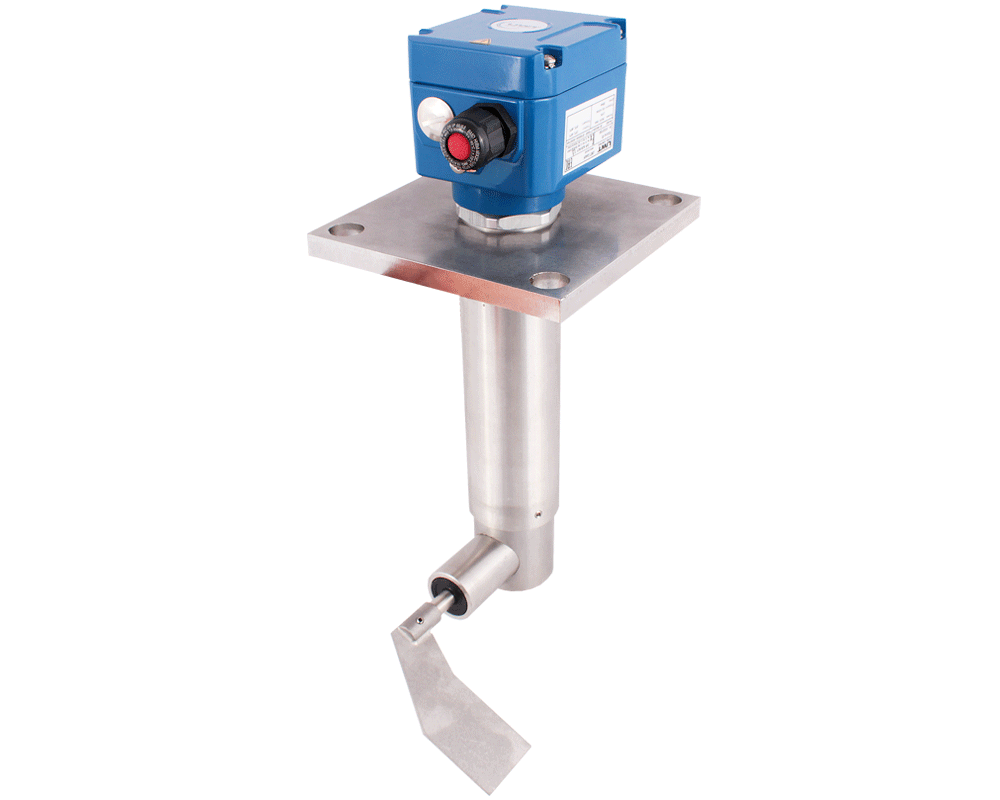

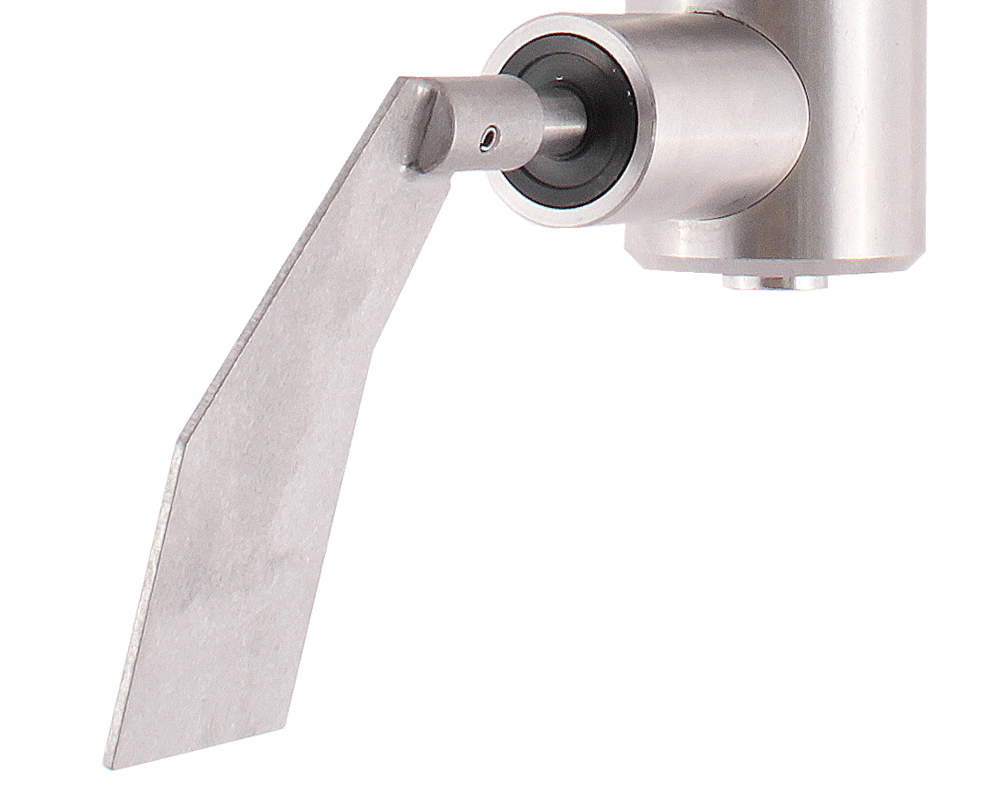

RN 3003 Угловое исполнение 125...600 мм
|

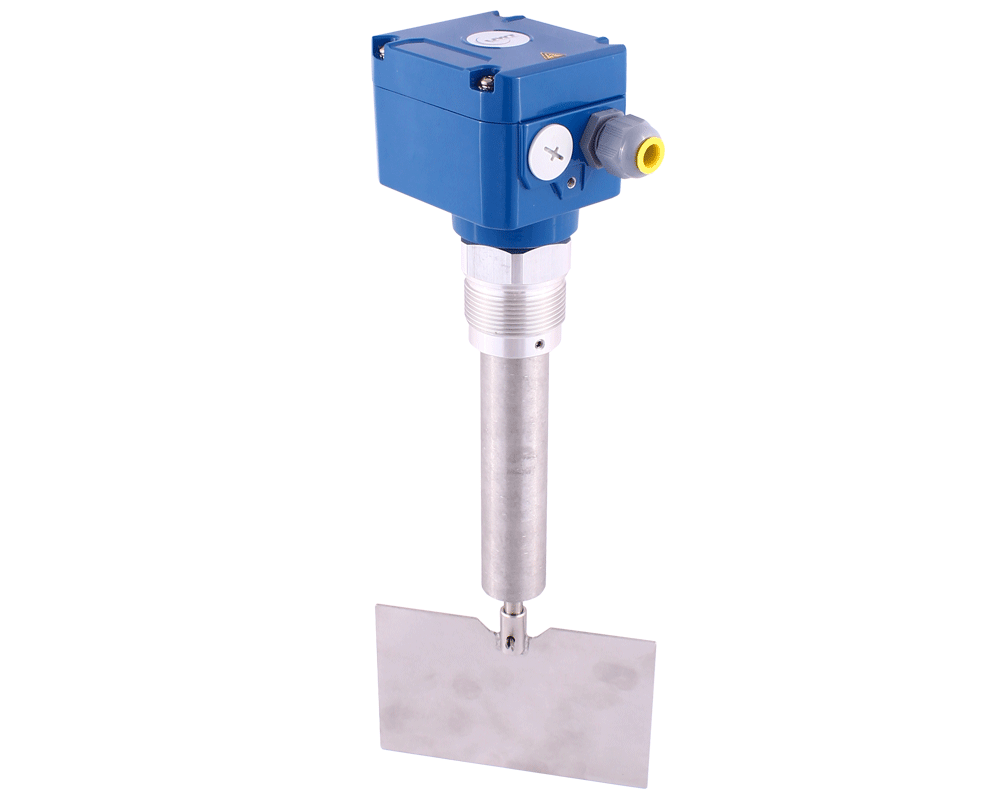

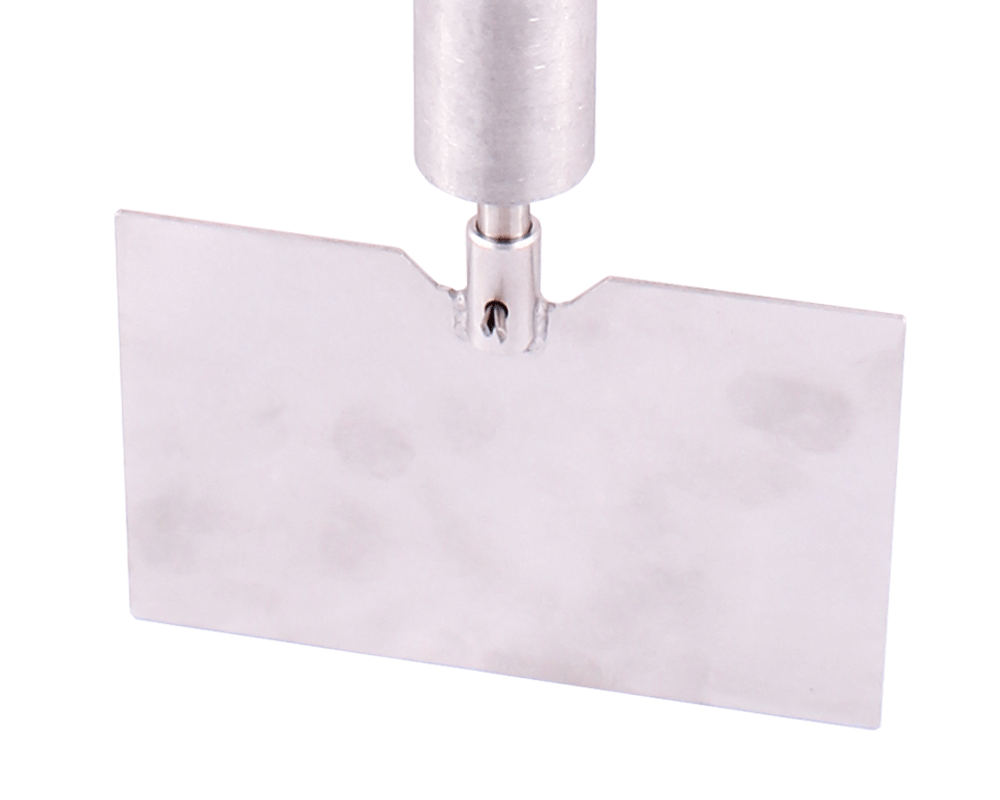

RN 3004 Трубное удлинение горизонтально 150...600 мм
|
RN 3005 Экстра короткое исполнение для использования в загрузочных телескопах
|
Серия RN6000
|
RN 6001 Короткое исполнение 70...300 мм С маятниковым удлинением 300...1000 мм
|

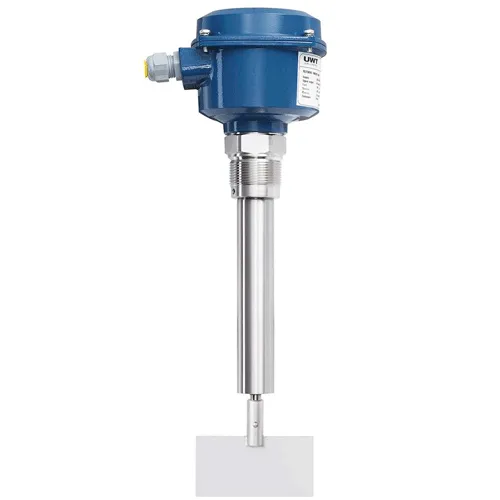

RN 6002 Трубное удлинение 250...3.000 мм с подшипником на конце трубы до 10.000 мм
|
RN 6002-трос Тросовое удлинение 500...10.000 мм
|
|
RN 6003 Угловое исполнение 125...600 мм
|

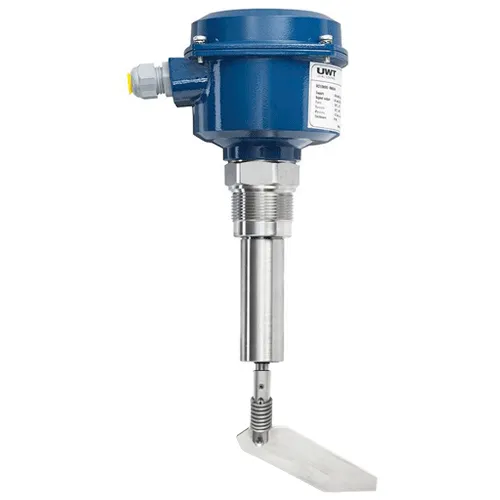

RN 6004 трубное удлинение горизонтально 150...600 мм
|

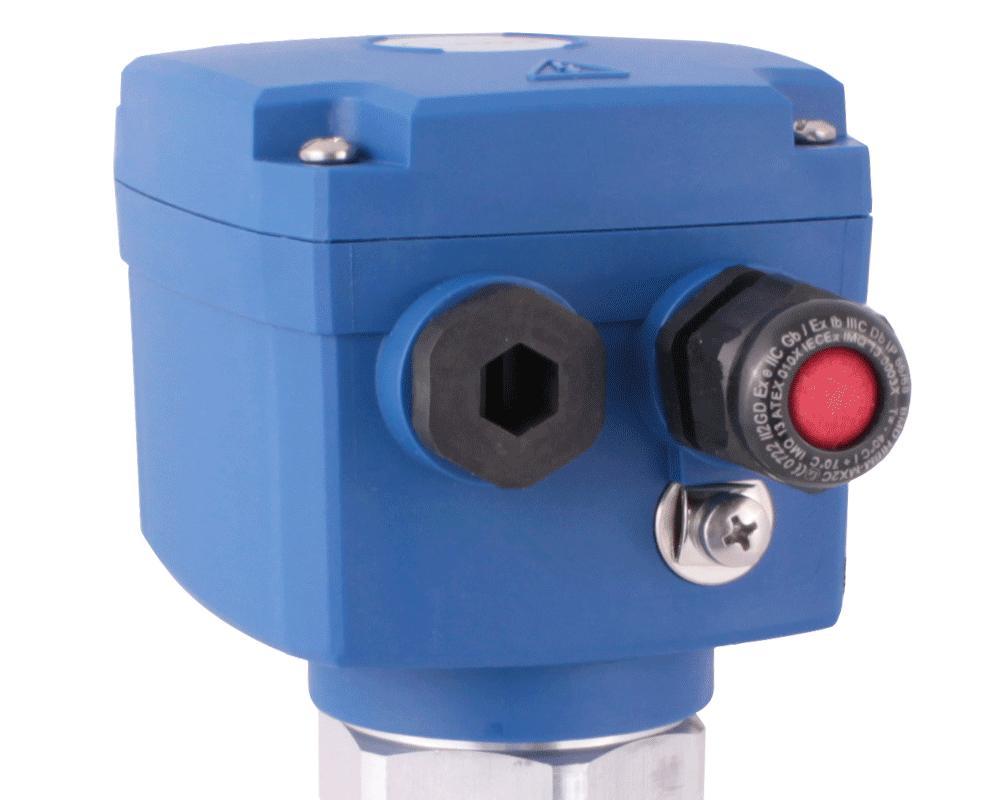

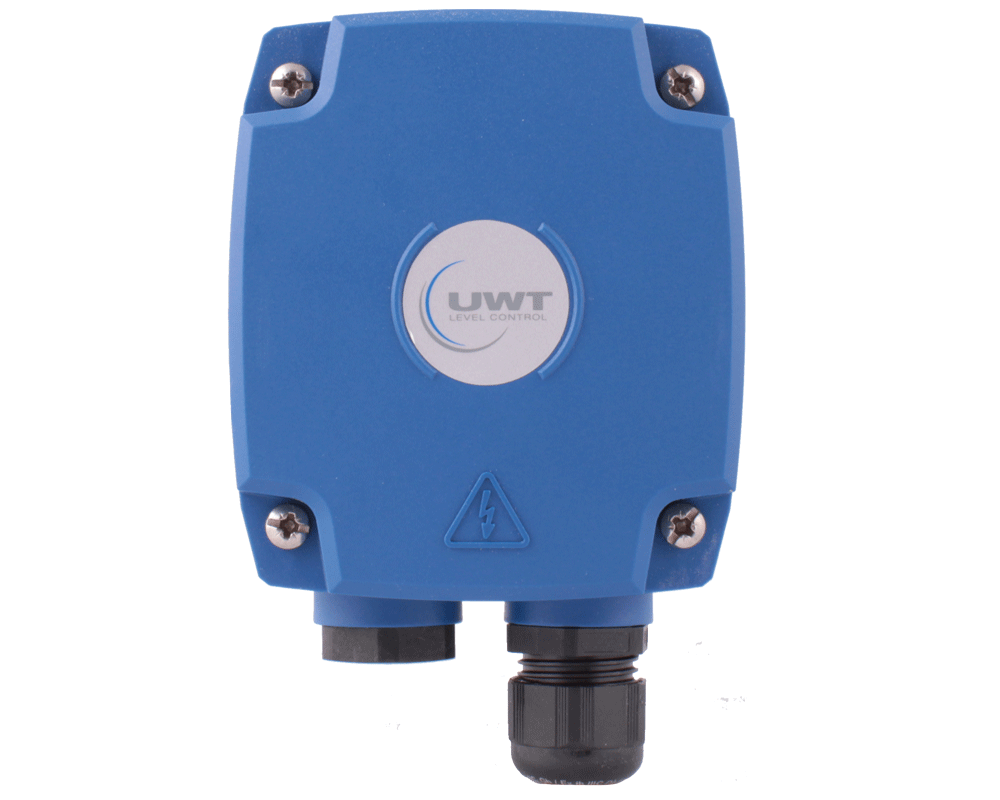

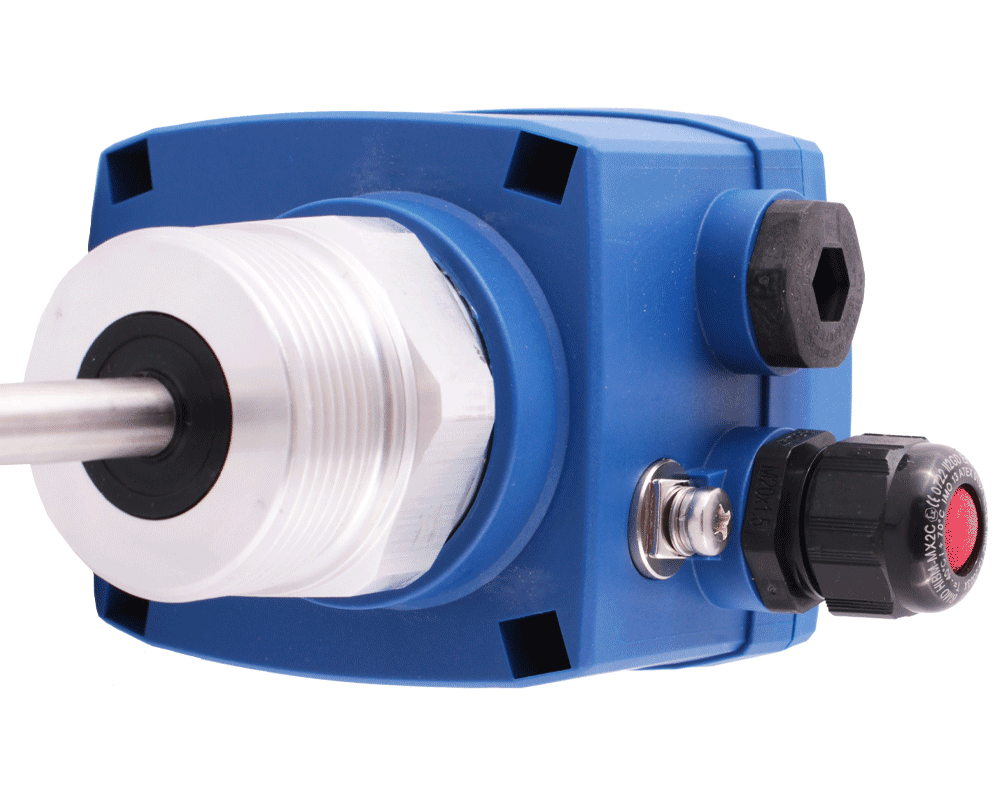

Серия RN4000
| Модель | Функции |  |
|
 |

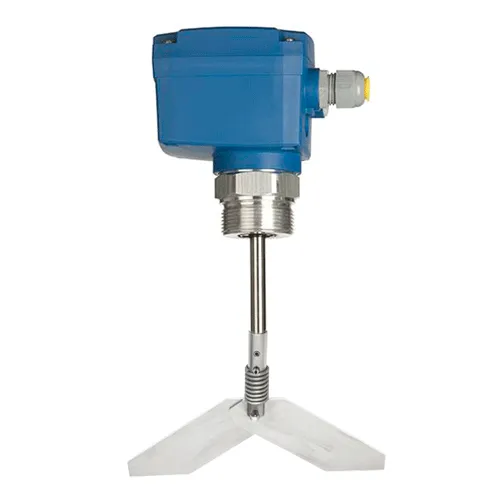

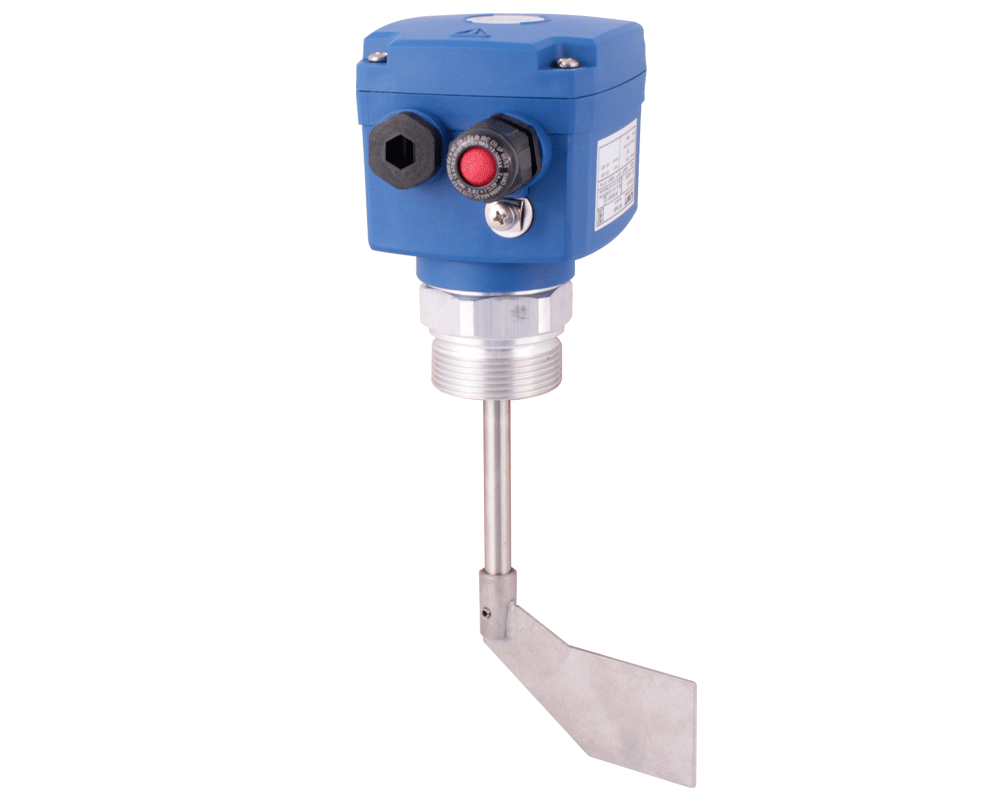

RN4001 стандарт
Стандартное исполнение, L = 100...300 мм. |
Сигнализация наполнения, опустошения или по потребности | |
 |
RN4001 трос Исполнение с тросовым удлинением до 2 метров, установка вертикально |
Сигнализация наполнения | |
 |
RN4001 маятниковый вал Исполнение с маятниковым |
Сигнализация наполнения | |
Применение ротационных датчиков Rotonivo RN
Технические характеристики Rotonivo RN
- Общепромышленное и Взрывозащищенное исполнение
- Чувствительность от 15 г/литр
- Напряжение питания 24/48/115/230В AC; 24В DC
- Мультивольтаж 24В DC/115В AC/230В AC
- Универсальное питание 24VDC/20...230В AC
- Выход: "сухой контакт"; контакт SPDT реле
- Окружающая среда -20º(-40º)...+60ºС
- Температура измеряемого процесса -40º...+1100ºС (до +80°C для серии RN4000)
- Давление измеряемого процесса от -0,9 до 10 бар
Примеры установки
Запасные части для Rotonivo RN
Мотор / плата для RN 3000
 |
Обороты мотора | ||
| 1/мин | 5/мин | ||
| gm402000 | gm403000 | 230В 50-60Гц (без контроля хода) | |
| gm402005 | gm403005 | 115В 50-60Гц (без контроля хода) | |
| gm402015 | gm403015 | 48В 50-60Гц (без контроля хода) | |
| gm402010 | gm403010 | 24В 50-60Гц (без контроля хода) | |
| gm402020 | gm403020 | 24В DC (без контроля хода) | |
| gm402025 | gm403025 | 230В AC/115В AC/24В DC Мультивол. (без контроля хода) | |
| gm402028* | gm403028* | 24В DC/20...230В AC Универсалн. (без контроля хода) | |
| gm404000 | gm405000 | 230В 50-60Гц (с контролем хода) | |
| gm404005 | gm405005 | 115В 50-60Гц (с контролем хода) | |
| gm404020 | gm405020 | 24В DC (с контролем хода) | |
| *Для этого элемента необходимо большее пространство, а, следовательно, более высокая крышка корпуса. В связи с этим элемент не может быть встроен в корпус, предназначенный для других мотор-плат. | |||
Мотор / плата RN 6000
 |
Сигнальный выход SPDT | ||
| Обороты мотора | |||
| 1/мин | 5/мин | ||
| gm412000 | gm413000 | 230В 50-60Гц (без контроля хода) | |
| gm412005 | gm413005 | 115В 50-60Гц (без контроля хода) | |
| gm412015 | gm413015 | 48В 50-60Гц (без контроля хода) | |
| gm412010 | gm413010 | 24В 50-60Гц (без контроля хода) | |
| gm412020 | gm413020 | 24В DC (без контроля хода) | |
| gm410000 | gm420000 | 230В AC/115В AC/24В DC Мультивол. (без контроля хода) | |
| gm414000 | gm415000 | 230В 50-60Гц (с контролем хода) | |
| gm414005 | gm415005 | 115В 50-60Гц (с контролем хода) | |
| gm414020 | gm415020 | 24В DC (с контролем хода) | |
| Сигнальный выход DPDT | |||
| gm416000 | gm417000 | 230В 50-60Гц (без контроля хода) | |
| gm416005 | gm417005 | 115В 50-60Гц (без контроля хода) | |
| gm416015 | gm417015 | 48В 50-60Гц (без контроля хода) | |
| gm416010 | gm417010 | 24В 60-60Гц (без контроля хода) | |
| gm416020 | gm417020 | 24В DC (без контроля хода) | |
Мотор плата RN4000
 |
Обороты мотора | ||
| 1/мин | 5/мин | ||
| gm402000 | gm403000 | 230В 50-60Гц | |
| gm402005 | gm403005 | 115В 50-60Гц | |
| gm402015 | gm403015 | 48В 50-60Гц | |
| gm402010 | gm403010 | 24В 50-60Гц | |
| gm402020 | gm403020 | 24В DC | |
| gm402025 | gm403025 | 230В AC/115В AC/24В DC Мультивольт. | |
| gm402028* | gm403028* | 24В DC/20...230В AC Универсальн. | |
| *Для этого элемента необходимо большее пространство, а, следовательно, более высокая крышка корпуса. В связи с этим элемент не может быть встроен в корпус, предназначенный для других мотор-плат. | |||
Видео
Смотрите все видео, где вам удобно
Документация
- Обзор ротационных сигнализаторов предельного уровня RN3000/RN6000
- Обзор датчиков предельного уровня Rotonivo RN4001
- Каталог датчики предельного уровня RN3000/RN6000
- Каталог сигнализаторы уровня Rotonivo RN4001
- Техническое описание UWT RN3000/RN6000
- Техническое описание Rotonivo RN4001
- Паспорт на ротационные сигнализаторы уровня Rotonivo
- Примеры применения ротационных датчиков предельного уровня UWT
