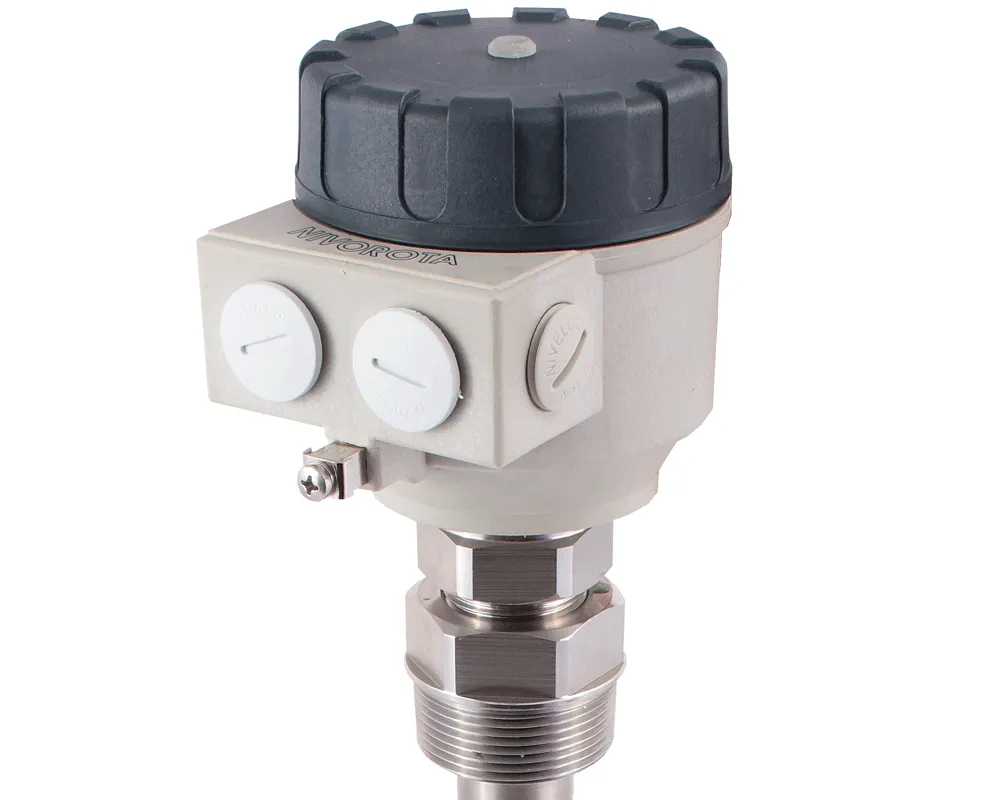

Ротационные сигнализаторы сыпучих материалов NIVOROTA в Санкт-Петербурге

Преимущества ротационных сигнализаторов Nivorota

Устройство снабжено силовым реле 250VAC/6A с выходами NO и NC. Включение и выключение мотора производится автоматически по мере изменения уровня продукта.

Для Nivorota свойственны такие достоинства:

• Способность к длительному надежному функционированию без технического обслуживания
• Невосприимчивость к пыли, налипанию материала
• Механическая надежность (простая надежная конструкция)
• Несколько видов лопастей под специальные нужды
• Возможность стержневого или тросового удлинения конструкции датчика
• Силовой релейный выход и автоматическое включение/отключение мотора
• Возможность работы при высоких температурах и в опасных средах

Модификации ротационных сигнализаторов уровня твердых продуктов Nivorota

Исполнение с одним лепестком Nivorota ELA, ELH	Исполнение с гибкой сцепкой Nivorota ELA, ELH + EAS	Исполнение с тремя лепестками Nivorota ELF	Высокотемпературное исполнение Nivorota EMA, EMH

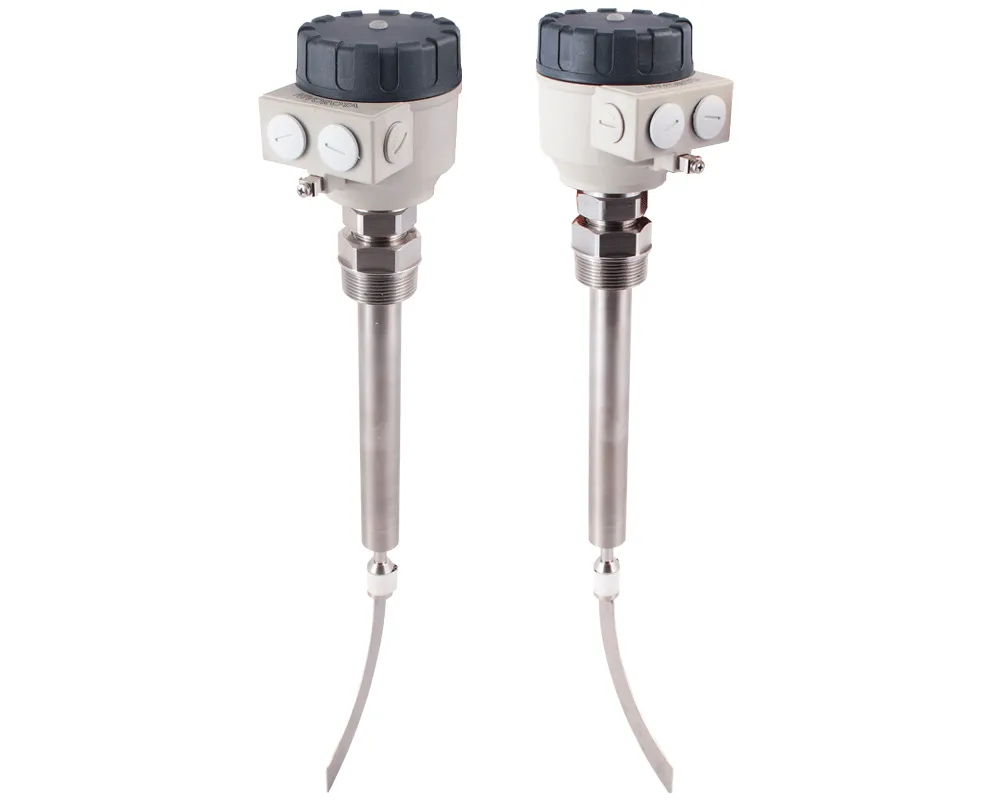

Исполнение с жестким трубным удлинением Nivorota ELR	Исполнение с жестким трубным удлинением высокотемпературное Nivorota EMR	Исполнение с гибким тросовым удлинением с одним лепестком Nivorota ELK	Исполнение с гибким тросовым удлинением с тремя лепестками Nivorota ELL

Принцип работы Nivorota

Ротационный датчик Nivorota использует простой рабочий принцип, не требует специальной настройки и начинает функционировать сразу после установки.

Прибор оснащен маломощным электрическим двигателем, который управляет чувствительным элементом в виде лопастей/лепестков. Мотор закреплен на опоре и подпружинен внутри корпуса. Лопасти же погружаются в продукт или вращаются свободно с частотой приблизительно 0,83 оборота в минуту. При погружении чувствительного элемента в материал его вращение стопорится, но двигатель продолжает вращение. Микропереключатели, связанные с опорой и электромотором, фиксируют перемещение и отключают мотор. По этому событию соответственно происходит срабатывание и выходного реле.

Расположение устройства может быть различным, но рекомендуется придерживаться таких правил монтажа:

При расположении прибора на боковых стенках подведение кабелей должно происходить снизу.

Как только уровень продукта изменится настолько, что лопасти высвободятся, мотор автоматически включится и приведет лопасти в движение. Реле выхода возвратится в исходное положение.

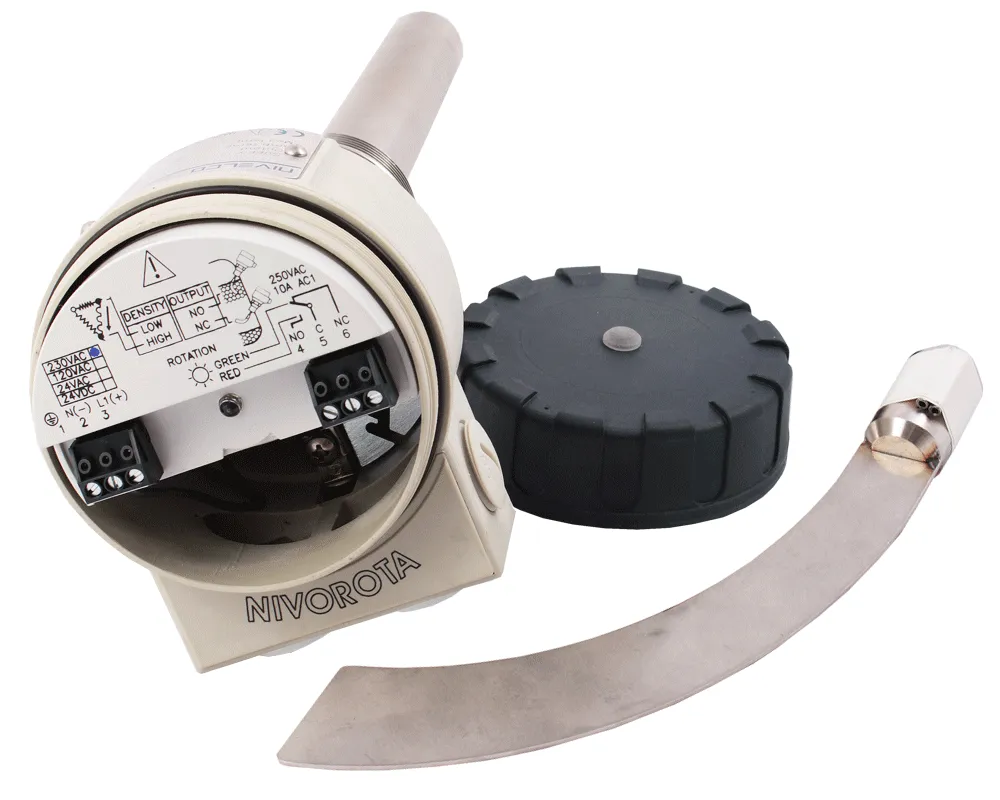

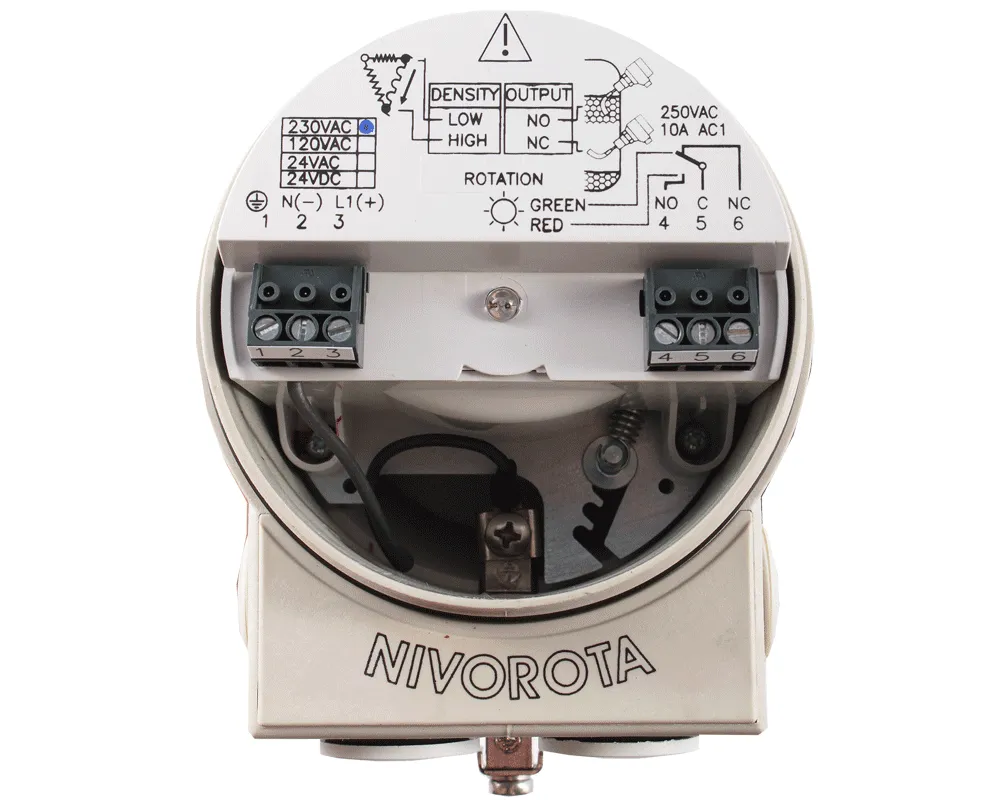

Индикация состояния выходных контактов и вращения лепестка осуществляется светодиодами на корпусе. Функционирование прибора подчиняется следующей логике:

Питание	Светодиод	Лепесток(лопасть)	Положение реле
Включено	Зеленый	Вращается	NO
Включено	Красный	Не вращается	NC
Выключено	Не горит	Не вращается	NO

Сферы применения Nivorota

Приборы используются во всех типах промышленности, в чьем производственном процессе требуется решать задачи:

• Сигнализация уровня заполнения/опустошения емкостей с твердыми, сыпучими/порошкообразными/гранулообразными и свободнопадающими материалами плотностью от 0,1кг/дм³ (камни, уголь, резина, песок, порошки, крошка);
• Схемы контроля уровня в сильно запыленных резервуарах;
• Контролирование уровня в резервуарах на взрывоопасных производствах при наличии высокой температуры технологического процесса.

Сферы промышленного применения Nivorota:

• Пищевая индустрия (подсолнухи, семена, кофе, какао, мука, сахар, различное зерно)
• Химическая индустрия (пластик, гранулы, пеллеты)
• Строительство (цемент, гипс, песок, известняк, щебень, камни, стружка)
• Энергетика (сажа, зола, уголь, древесная щепа)

Датчики Nivorota адаптированы для продуктов с плотностью выше 0,1кг/дм³. Доступны два варианта – модели Е700 и Е800, различающиеся материалом своих корпусов. Модель E700 исполняется в металлическом корпусе и доступна в высокотемпературной и взрывозащищенной модификации. Е800 выполнен в пластиковом корпусе и не имеет специальных модификаций. Для общих нужд, в местах без повышенной температуры и опасности взрыва, лучше подойдет модель Е800 как более экономичная.

Чтобы выбрать наиболее подходящую модель и конфигурацию, нужно рассмотреть такие моменты:

1. Длина погружения. Исполнения датчика доступны в вариантах 0,2м (стандарт), 0,4…3м  (жесткое стержневое удлинение), 1…3м (гибкое тросовое удлинение). Вариации зависят от конфигурации емкости и требований безопасной установки.
2. Число лопастей. На выбор количества лопастей влияет вес/плотность и размер частиц материала.
   • Наиболее общий вариант для промышленности – одиночная вращающаяся лопасть из нержавеющей стали под типовое резьбовое присоединение.

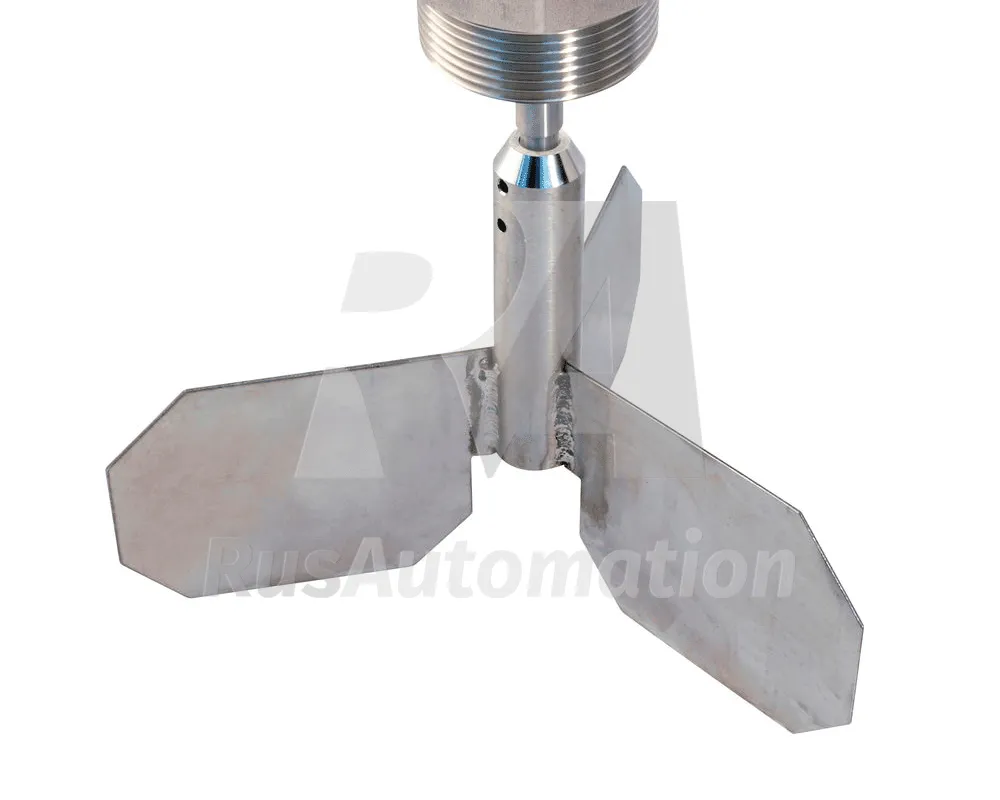

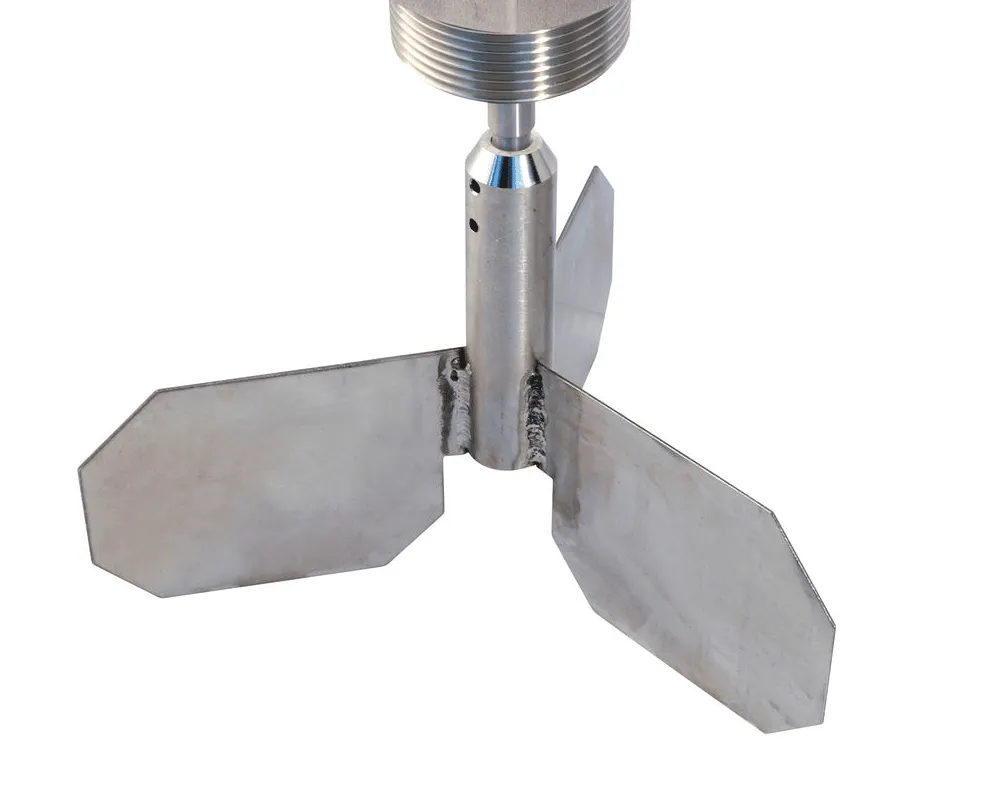

   • Для материалов легких и с низкой плотностью рекомендуется 3-лепестковое исполнение.
3. Применение гибкой сцепки. Исполнение на гибкой сцепке рекомендуется для защиты против падения твердого продукта (камней, больших кусков материала и т.п.)

Чтобы прибор проявил свои лучшие качества, рекомендуется соблюдать некоторые общие правила установки, указанные в руководстве. Следует избегать прямого попадания продукта на прибор, иногда целесообразно установить защитный навес.

Пример использования навеса (козырька)

Также прибор следует монтировать в местах с минимальной вибрацией.

Наиболее оптимально датчики Nivorota подойдут для задач контроля уровня в технологических процессах с высокой запыленностью в пищевой/строительной промышленности.

Технические характеристики Nivorota

Расширенные технические данные Nivorota и параметры по взрывозащите представлены в таблице:

Документация

Каталожная информация содержит данные для заказа и рекомендации по применению и выбору комплектации. Полное руководство по датчику Nivorota, внешние и габаритные данные, инструкции по монтажу представлены в документации на Nivorota:

• Каталог Nivorota
• Паспорт на ротационные сигнализаторы уровня сыпучих материалов Nivorota
• Декларация о соответствии TP/TC 004/2011
• Декларация о соответствии TP/TC 020/2011
