Реле давления ASZ 3410r в Санкт-Петербурге
Электронное реле ASZ 3410r − компактное устройство в корпусе из нержавеющей стали, которое применяется для контроля предельных значений давления и измерения его непрерывных показаний.
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: ASZ 3410r-G-B-1001-D-10-30-B-200-F-00-ГП
Многофункциональное интеллектуальное реле давления ASZ 3410r-G-B-1001-D-10-30-B-200-F-00-ГП с погрешностью до ≤0,5% от диапазона измерений на основе сенсора с керамической разделительной мембраной.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.

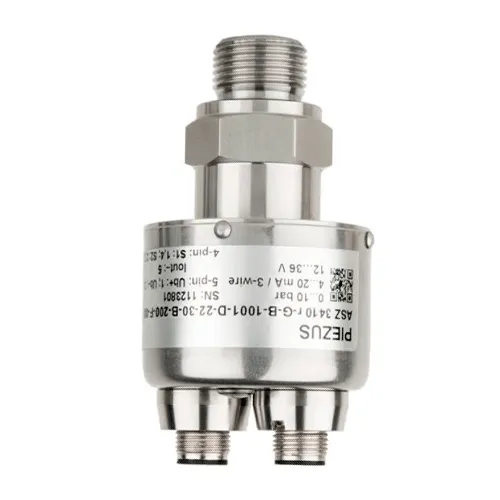

Артикул: ASZ 3410r-G-B-1001-D-10-30-B-721-F-00-ГП
Многофункциональное интеллектуальное реле давления ASZ 3410r-G-B-1001-D-10-30-B-721-F-00-ГП с погрешностью до ≤0,5% от диапазона измерений на основе сенсора с керамической разделительной мембраной.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
Быстрый просмотр
|
Срок отгрузки 56 дн.

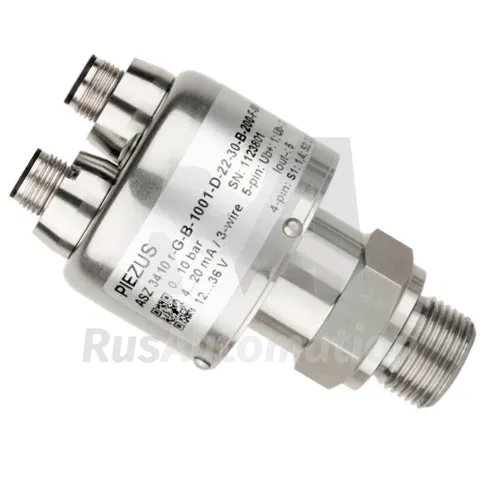

Артикул: ASZ 3410r-G-B-1000-D-10-30-B-200-N-00
Многофункциональное интеллектуальное реле давления ASZ 3410r-G-B-1000-D-10-30-B-200-N-00 с погрешностью до ≤0,5% от диапазона измерений на основе сенсора с керамической разделительной мембраной.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: ASZ 3410r-G-W-6000-D-11-30-B-720-F-A-00-ГП
Многофункциональное интеллектуальное реле давления ASZ 3410r-G-W-6000-D-11-30-B-720-F-A-00-ГП с погрешностью до ≤0,5% от диапазона измерений на основе сенсора с керамической разделительной мембраной.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: ASZ 3410 r-G-B-1001-D-21-30-B-740-E-A-00-ГП
Многофункциональное интеллектуальное реле давления ASZ 3410 r-G-B-1001-D-21-30-B-740-E-A-00-ГП с погрешностью до ≤0,5% от диапазона измерений на основе сенсора с керамической разделительной мембраной.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: ASZ 3410r-G-B-4002-D-21-30-B-740-F-A-00
Многофункциональное интеллектуальное реле давления ASZ 3410r-G-B-4002-D-21-30-B-740-F-A-00 с погрешностью до ≤0,5% от диапазона измерений на основе сенсора с керамической разделительной мембраной.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
Назначение электронных реле давления ASZ 3410r
Реле давление ASZ 3410r представляет собой решение для контроля давления в различных технологических процессах. В качестве чувствительного элемента используется сенсор с керамической мембраной, который гарантирует точные измерения значений давления с погрешностью не более 0,5% от всей шкалы измерения. Для участия в технологическом процессе или интеграции в систему АСУ ТП датчик оснащен следующими выходными каналами:
- Релейные выходы − могут быть настроены на срабатывание при выходе показаний за уставку, тем самым реализуются схемы блокировки и сигнализации.
- Аналоговый выход − токовый 4-20 мА. Предназначен для передачи показаний на вторичный прибор или в систему АСУТП.
- Цифровой выход − интерфейс P-Conf для удаленного программирования прибора с помощью адаптера PCON 200.
У электронного реле давления корпус из нержавеющей стали, а технологическое присоединение к процессу из пластика или нержавейки, в зависимости от применения. Датчик обладает широким функционалом, который настраивается с помощью программного обеспечения "P-CONF" и адаптера PCON 200. При программировании имеется возможность выбрать алгоритм срабатывания датчика, настроить гистерезис, уставки, задержку и многое другое, что поможет добиться от устройства необходимой точности работы. На корпусе датчика располагаются два светодиода для контроля состояния работы устройства по месту.
Преимущества датчиков давления ASZ 3410r
Преимущества датчика ASZ 3410r:
- Широкий диапазон значений контролируемого давления.
- Наличие различных вариантов технологических присоединений к процессу.
- Отличное соотношение цена/качество.
- Наличие дискретных и аналоговых выходных каналов.
- Возможность точной настройки датчика под конкретную задачу.
- Работа с агрессивными и абразивными веществами.
Применение датчиков с керамической мембраной серии ASZ 3410r
Датчик-реле давления − многофункциональное устройство, с помощью которого можно решать следующие задачи:
- Сигнализация о превышении или падении давления.
- Аварийная остановка оборудования при достижении уставок.
- Управление частотным приводом со встроенным ПИД-регулятором.
- Измерения непрерывного значения давления технологического процесса.
Реле давления жидкости ASZ 3410r с керамической мембраной выполнено в корпусе из нержавеющей стали с высокой степенью защиты (IP65). Это позволяет использовать датчик для работы с агрессивными, абразивными и вязкими средами в следующих отраслях деятельности:
- водоочистные сооружения;
- водоподготовка;
- химические и нефтехимические производства;
- пищевая промышленность;
- фармацевтические предприятия;
- перерабатывающие заводы и пр.
Технические характеристики реле давления ASZ 3410r
У электронного реле давления ASZ 3410r следующие технические характеристики:
- Диапазон измерения давления: от 0 до 0,6/600 бар;
- Типы контролируемого давления: избыточное, абсолютное или вакуум;
- Метрологическая погрешность: не более 0,5% от всей шкалы измерения;
- Выходные каналы:
- токовый 4…20 мА, 3х проводная схема подключения,
- релейный типа "сухой контакт", НЗ или НР,
- цифровой интерфейс P-Conf;
- Тип сенсора: тензорезистор;
- Материал сенсора: кремний;
- Технологическое присоединение к процессу: M20x1,5; G1/2"; G1/4"; 1/4" NPT и другие;
- Рабочий диапазон температуры технологической среды: -25…+135°C;
- Рабочий диапазон температуры окружающей среды: -40…+70°C;
- Материал корпуса: нержавеющая сталь;
- Материал технологического присоединения: пластик или нержавейка;
- Защитное исполнение: IP65.
Габаритные размеры
Габаритные размеры датчика давления ASZ 3410 r представлены далее:
 |
Для электрического подключения к датчику используются разъемы типа М12х1 (5ти и 4х контактные):
|
У датчика несколько опций технологического присоединения к процессу. Габариты каждого из вариантов представлены далее:
| M20x1,5; G1/2" EN 837
|
G1/4" EN 837
|
1/2" NPT
|
1/4" NPT
|
M20x1,5; G1/2" DIN 3852
|
G1/4" DIN 3852
|
Документация
Сертификаты
- Свидетельство об утверждении типа средств измерений №83205-21
- Соответствие ГОСТ Р РОСС.RU.HB25.H02284
- Соответствие ТР ТС №ТС RU C-RU.АД09.В.00093
