Назначение реле дифференциального давления серии ADPS

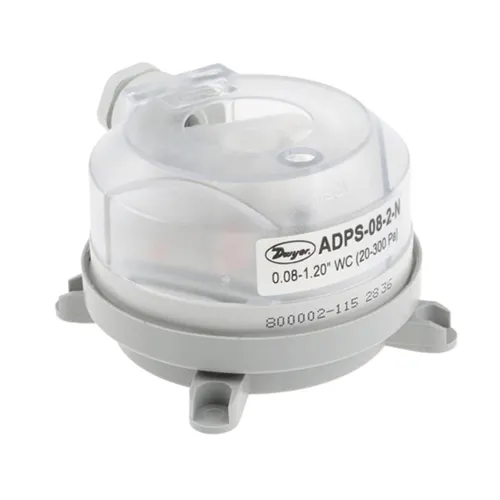

Дифференциальное реле давления серии ADPS – миниатюрное устройство для контроля вакуума, избыточного и дифференциального давления воздуха или других негорючих газов. Прибор выполнен в пластиковом корпусе с прозрачной крышкой из полиэстера, на которой установлена удобная ручка для задания значения давления коммутации. Датчик способен контролировать давления в диапазоне от 20 до 5000 Па, при этом максимальное рабочее давление может достигать 10 кПа.

При невысокой цене реле давления воздуха выполнено из качественных материалов, что позволяет гарантировать надежную работу и высокий эксплуатационный ресурс (не менее 1 млн. срабатываний).

Преимущества датчиков давления ADPS

У реле давления серии ADPS следующие преимущества:

• Компактный размер датчика.
• Удобная и простая настройка срабатывания без использования дополнительного манометра.
• Отличные эксплуатационные характеристики.
• Большой механический ресурс.
• Отличное соотношение цена/качество.

Принцип работы реле дифференциального давления ADPS

Принцип работы механического реле дифференциального давления заключается в передаче давления через мембрану на пружину, которая замыкает и размыкает электрические контакты. Значение давления, которое необходимо приложить к пружине, регулируется с помощью специальной ручки со шкалой. Наличие такого регулировочного элемента позволяет исключить из процесса настройки измерительный манометр.

У датчика два входных патрубка, поэтому устройство может применяться для контроля избыточного или дифференциального давления, в зависимости от количества подключенных трубок.

Применение реле давления ADPS

Небольшие габаритные размеры, простота и удобство эксплуатации позволяют реле перепада давления серии ADPS успешно применяться для решения следующих задач:

• Контроль степени загрязнения фильтровального оборудования и вентиляторов.
• Контроль состояния потока воздуха в вентиляции.
• Управление заслонками для регулирования потоков воздуха.
• Контроль работы теплообменного оборудования.
• Контроль давления в лабораторных установках и др.

Диафрагма реле изготовлена из силикона, что позволяет ему работать с воздушными потоками или негорючими газами, такими как:

• азот;
• диоксид углерода или углекислый газ;
• аргон;
• гелий и пр.

Технические характеристики датчиков давления серии ADPS

Реле давления ADPS обладают следующими характеристиками:

• Рабочие среды: воздух, негорючий газ;
• Материалы реле
  • корпус: РОМ и РА 6.6, полистирол,
  • диафрагма: силикон;
• Максимальное рабочее давление: до 10 кПа;
• Рабочая температура: -20…85°C;
• Тип реле: SPDT;
• Коммутирующая способность
  • стандартное исполнение: не более 1,5 А / 250 В АС,
  • исполнение с золотым контактом: 0,1 А / 24 В DC;
• Частота переключений: не более 6 в минуту;
• Повторяемость: ±15% от шкалы;
• Технологическое присоединение: трубка 5/16 дюйма d_внешн., трубка 1/4 дюйма d_внутр.;
• Установка датчика: только вертикально, измерительными патрубками вниз;
• Механический ресурс: не менее 1 000 000 переключений;
• Вес устройства: 160 граммов;
• Защитное исполнение: IP54;
• Наличие сертификата: CE.

Габаритные размеры

На рисунке ниже представлен габаритный чертеж реле избыточного давления APDS:

Документация

Более подробно ознакомиться с техническими характеристиками реле дифференциального давления APDS можно с помощью следующей документации:

• Каталог реле дифференциального давления ADPS
