Регуляторы мощности Autonics SPR1 в Санкт-Петербурге
Компактные однофазные регуляторы мощности SPR1 со светодиодным дисплеем – это контроллеры мощности, отличающиеся малыми размерами, что позволяет использовать их в местах с ограниченным пространством.
Отличительной особенностью однофазных регуляторов мощности Autonics серии SPR1 является светодиодный дисплей, позволяющий контролировать сигналы на входе, параметры процесса регулирования и перегрев радиатора. Несомненное достоинство приборов – наличие обратной связи (ОС) по току, напряжению, мощности, а также возможность обмена данными с компьютером (протокол RS485).
Быстрый просмотр
|
Срок отгрузки 150 дн.

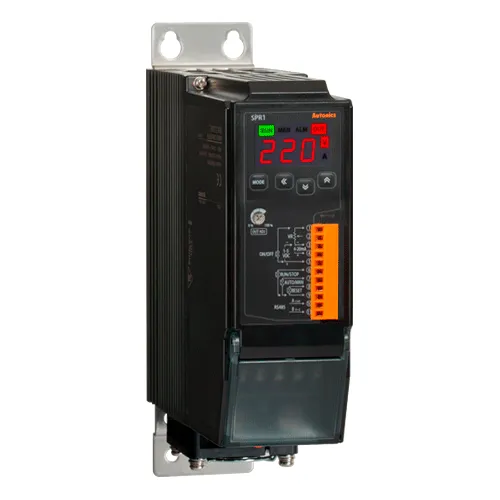

Артикул: SPR1-250NNF
|
41 590 руб./шт
-
+
Заказать
|
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: SPR1-225NFN
|
37 210 руб./шт
-
+
Заказать
|
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: SPR1-225NN
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Преимущества компактных тиристорных регуляторов мощности серии SPR1 со светодиодным дисплеем
Несомненными достоинствами компактных однофазных регуляторов мощности Autonics серии SPR1 со светодиодным индикатором будут:
- Тонкий корпус, что упрощает его использование при недостатке свободного места и позволяет встраивать в действующее технологическое оборудование;
- Светодиодный дисплей, предоставляющий оперативно контролировать входные сигналы, напряжение и ток в нагрузке;
- Контроль температуры радиатора, дающий возможность своевременно реагировать на перегрев силового элемента;
- Выбор режима управления, фазового или циклического, обеспечивающего подбор оптимального управления под тип нагрузки (резистивная, индуктивная, смешанная);
- Использование режима c ОС для повышения точности и стабильности процесса регулирования;
- Выбор ручного или автоматического режима управления работой регулятора;
- Наличие выхода тревожной сигнализации, позволяющей своевременно оповестить персонал о нарушениях в работе регулятора;
- Использование канала RS485 предоставляет возможность организации автоматического (с ПК) управления процессом регулирования, а также создание многоуровневой системы управления.
Принцип работы однофазных регуляторов мощности Autonics
В однофазный контроллер Autonics серии SPR1 с дисплеем все основано на управлении тиристором. Для этих целей используют два метода:
- Фазовый. За счет изменения времени нахождения тиристора в открытом состоянии меняется ток и напряжение в нагрузке, что обеспечивает регулировку мощности. Достоинством такого регулирования является точность поддержания заданного режима. К недостаткам стоит отнести значительный уровень помех, вызванный коммутацией тиристора при высоких значениях тока и напряжения.
- Циклический. Изменение мощности в нагрузке осуществляется регулированием количества полупериодов, в течение которых протекает ток. Открытие и закрытие тиристора, а соответственно поступление тока и напряжения в нагрузку, выполняется во время перехода напряжения через ноль. Достоинство такого способа регулировки – низкий уровень создаваемых помех, основной недостаток – меньшая точность поддержания режима, чем при фазовом управлении.
Возможности применения регуляторов мощности серии SPR1
Регуляторы могут быть применены в таких областях как:
- металлургия;
- сушка;
- термообработка и плавка стекла;
- инфракрасное оборудование;
- пищевая промышленность;
- экструзия;
- нефтехимия.
В качестве примеров можно привести такое использование компактных регуляторов мощности серии SPR1:
- В качестве управляющего элемента для различных нагревательных устройств, ТЭН. Совместная работа контролера температуры с регулятором позволяет добиться поддержания температуры с высокой точностью.
- Для изменения яркости свечения ламп накаливания или других световых приборов.
- Для управления мощными электромоторами, в том числе и во время пуска, с целью ограничения бросков тока.
- В качестве части системы безопасности, отключающей исполнительные механизмы в случае превышения критических параметров эксплуатации.
- В качестве устройства контроля над режимами работы в критических зонах.
Технические характеристики регуляторов мощности SPR1
Однофазные регуляторы мощности Autonics серии SPR1 отвечают нижеприведённым требованиям:
| Тип сети | Однофазная |
| Входное напряжение |
Серия SPR1-1: 110В AC Серия SPR1-2: 220В AC Серия SPR1-3: 380В AC Серия SPR1-4: 440В AC |
| Номинальный ток нагрузки | 25, 35, 50, 70, 100,150 А |
| Варианты выходных сигналов | Тревожная сигнализация; Коммуникационные сигналы по протоколу обмена RS 485 |
| Напряжение питания | 110…240В AC, 50/60 Гц |
| Источник питания | 100…240 В AC, 50/60 Гц |
| Минимальный ток нагрузки | 1,0 А |
| Допустимый диапазон напряжения | ±10% от номинального значения |
| Потребляемая мощность | не более 7 ВА при токах 25 А; 35 А; 50 А; не более 12 ВА при токах 70 А; 100 А; 150 А |
| Вывод данных | 7-сегментный 3х разрядный индикатор |
| Индикация | индикация работы/ручное управление – зелёные светодиоды; тревожная сигнализация/индикация тока, напряжения (A, V) – красные светодиоды |
| Управление | Фазой: нормальное управление; с применением ОС по току, напряжению, мощности; Циклическое: с постоянным циклом; с переменным циклом; Включением/выключением |
| Управление нагрузкой | При контроле фазы, при ВКЛ/ВЫКЛ: по сопротивлению нагрузки; по индуктивности нагрузки; При контроле цикла: по сопротивлению нагрузки |
| Параметры входа управления | В автоматическом режиме: 4…20 мA, 1…5 В DC; ВКЛ/ВЫКЛ – без подачи входного напряжения; импульсное напряжение 5…12 В DC. В ручном режиме: внешний потенциометр 10 кОм; внутренний потенциометр |
| Цифровые входы | переключатель ПУСК/СТОП; переключатель АВТО/Ручной; СБРОС |
| Выходы тревожной сигнализации | до 250 В АС при токе 3А; 30 В DC при токе 3А: резистивная нагрузка, 1с |
| Коммуникационная связь | RS485 (Modbus RTU) |
| Диапазон изменения регулируемого напряжения | до 98% номинала при фазовом управлении; до 100% номинала при циклическом управлении; до 100% номинала при режиме ВКЛ/ВЫКЛ. |
| Точность поддержания значений выходного параметра | ±10% при нормальном управлении (без ОС); поддержание значения тока нагрузки с точностью ±3% (при ОС по току); поддержание значения напряжения на нагрузке с точностью ±3% (при ОС по напряжению); поддержание значения мощности на нагрузке с точностью ±3% (при ОС по мощности) |
| Способ задания режима | Кнопками на лицевой панели; по протоколу обмена |
| Метод охлаждения | при токах 25, 35, 50А – естественное охлаждение; при токах 70, 100, 150А – принудительное охлаждение |
| Сопротивление изоляции | Не менее 200 МОм при использовании мегаомметра на 500В DC |
| Прочность изоляции | Изоляция должна выдерживать 2000 В AC, 50/60 Гц приложенного между входным и силовым выводом в течение 1 минуты |
| Выходной ток утечки | Максимум 10 мкА |
| Помехоустойчивость | Воздействие на имитаторе шума прямоугольного импульса ±2 кВ прямоугольной формы длительностью 1 мкс |
| Окружающая температура | -10ºС до 55ºС, хранение от -20ºС до 80ºС |
| Влажность | От 35 до 85%, хранение от 35 до 85% |
Код заказа
Тиристорный регулятор мощности Autonics серии SPR1 купить достаточно просто, для этого нужно правильно оформить код заказа.
Габаритные размеры
Однофазный контроллер Autonics серии SPR1 с дисплеем, его габаритные, присоединительные размеры, допустимые варианты монтажа в ограниченном объеме приведены ниже.
| Ток нагрузки 25, 35, 50 А
|
Ток нагрузки 70 А
|
Ток нагрузки 100, 150 А
|
Размещение
Недостатки
Среди недостатков можно выделить значительный уровень помех, возникающих при работе регулятора мощности. Сократить их можно, используя циклический метод управления, а также применяя различные типы фильтров.
Документация
Чтобы рассматриваемые регуляторы правильно работали, необходимо воспользоваться документацией.
