Назначение пультов дистанционного управления приводным оборудованием

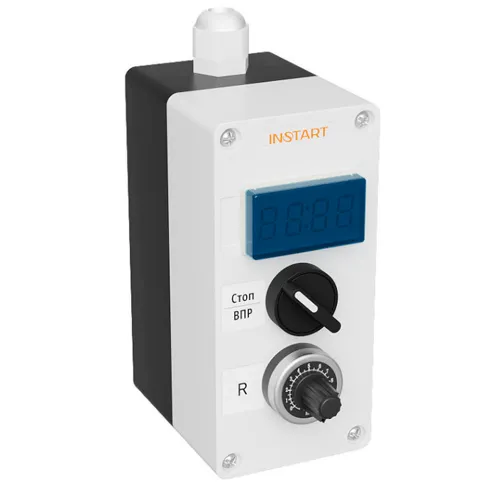

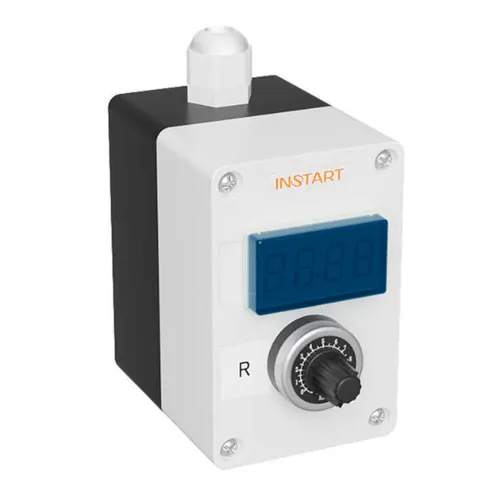

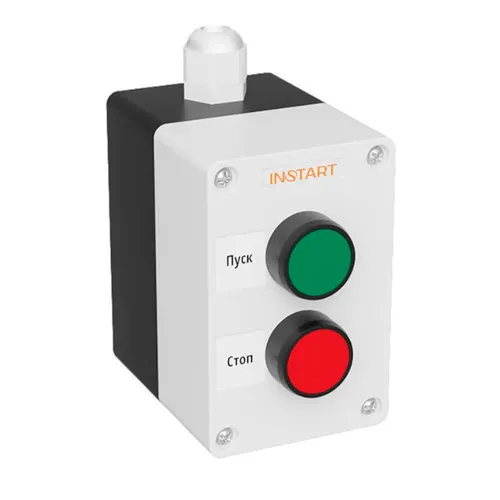

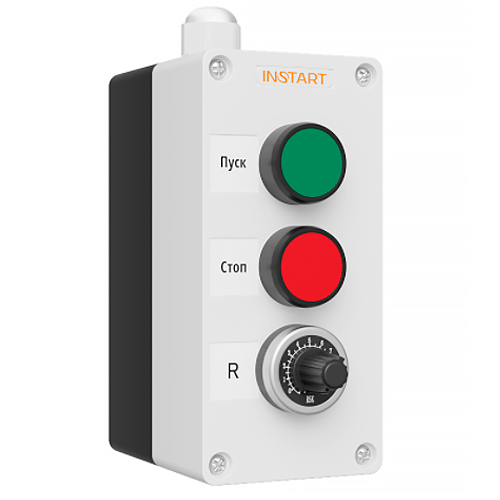

Универсальный пульт дистанционного управления может быть использован для решения ряда задач, связанных с пуском, управлением и остановкой оборудования на расстоянии, а также сигнализацией его работы. Пульт имеет пластиковый корпус с кабельным вводом сверху. На лицевой части, в зависимости от модели, располагается соответствующий элемент управления или сигнализации.

Широкий набор моделей позволяет сконфигурировать пульт управления под конкретную задачу.

Основные возможности пультов дистанционного управления

Далее перечислим основной функционал, который можно выполнить с помощью дистанционных пультов управления:

• Запуск и остановка приводного оборудования. При этом стоит учитывать, что
  пульт устанавливается на расстоянии до 50 метров от ПЧ.
• Реверсивный запуск;
• Регулирование частоты вращения электродвигателя через ПЧ с помощью потенциометра. При этом стоит учитывать, что
  потенциометр устанавливается на расстоянии до 10 метров от привода для регулировки частоты.
• Световая индикация состояния различного оборудования.
• Численное отображение параметров, например частота, ток, скорость, величина момента для электродвигателей или давление, уровень и т.п. для прочего оборудования.
• Функция спящего режима в ПУ для применений с цифровым индикатором ИТП-14.

Модельный ряд промышленных пультов ДУ

Промышленные пульты дистанционного управления от INSTART имеют очень широкий модельный ряд, где ключевыми различиями между моделями являются:

• Количество элементов управления и индикации – их может быть до 4 штук;
• Тип элементов, установленных в пульт – лампы, табло для отображения аналоговых сигналов, кнопки, переключатели или потенциометр.

В таблице далее приведены серии пультов управления в зависимости от количества элементов.

В РусАвтоматизации консультация по подбору оборудования бесплатна. Наши специалисты сэкономят Ваше время и помогут выбрать нужную конфигурацию пульта. Также они ответят на все вопросы и сориентируют по цене и срокам доставки.

Преимущества пультов дистанционного управления приводным оборудованием

Ниже перечислим главные преимущества пультов управления INSTART:3>

• Широкий диапазон моделей и гибкий подбор конфигурации пульта под конкретную задачу;
• Степени защиты IP54 достаточно для большинства применений;
• Простое взаимодействие с оборудованием INSTART.

Принцип работы ПУ

Принцип работы пультов дистанционного управления основывается на действии элементов, которые в нем установлены:

• Кнопки и переключатели – осуществляют коммутацию цепей управления. В зависимости от задачи могут быть нормально–замкнутыми (для пуска) или нормально–разомкнутыми (для останова);
• Лампы и индикаторы – осуществляют световую индикацию работы оборудования и отображают значение аналоговых сигналов, соответственно;
• Потенциометр – управляет заданием частоты на частотном преобразователе.

Применение пультов дистанционного управления INSTART

В зависимости от конфигурации промышленного пульта управления от INSTART выполняются две основные функции:

1. Управление оборудованием – включение, отключение, аварийный останов, регулирование оборотов. Это реализуется с помощью установки различных кнопок с фиксацией и без нее, грибков, переключателей и потенциометров;
2. Индикация состояния оборудования – в работе, отключено, аварии, не включать и т.д. Это реализуется с помощью различной светосигнальной аппаратуры.

Пульт имеет небольшие габариты, что упрощает его установку практически в любом месте. Корпус имеет класс защиты IP54, а весь пульт целиком способен работать в диапазоне температур от -40 до +60°С.

Все вышеперечисленное позволяет эксплуатировать пульты управления оборудованием от INSTART на следующих производствах:

• Пищевые и ликероводочные производства;
• Упаковочная и фасовочная промышленность;
• Производство станков;
• Химические и нефтехимические производства;
• Производство и эксплуатация подъемного и конвейерного оборудования;
• Лесная и деревообрабатывающая промышленность;
• Промышленные и гражданские системы кондиционирования и вентиляции;
• Кабельная промышленность.

И многое другое.

Технические характеристики пультов управления приводным оборудованием

• Количество гнезд: от 1 до 4 (в зависимости от модели)
• Напряжение питания: 24В DC; 220В AC (в зависимости от модели)
• Установка: настенная
• Удаленность от привода: 10 м
• Диапазон рабочих температур: -40…+60°С
• Степень защиты: IP54

Габаритные размеры

Далее приведены габаритные размеры для пультов управления по сериям:

ПУ-1-ХYZ	ПУ-2-ХYZ
ПУ-3-ХYZ	ПУ-4-ХYZ

Код заказа пультов дистанционного управления приводным оборудованием

Для того чтобы сконфигурировать модель пульта для заказа, воспользуйтесь следующей формой:

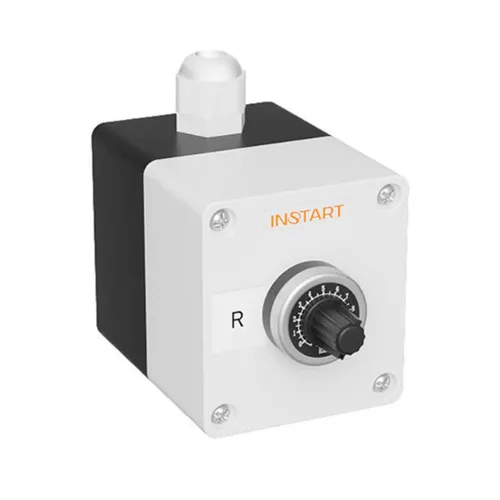

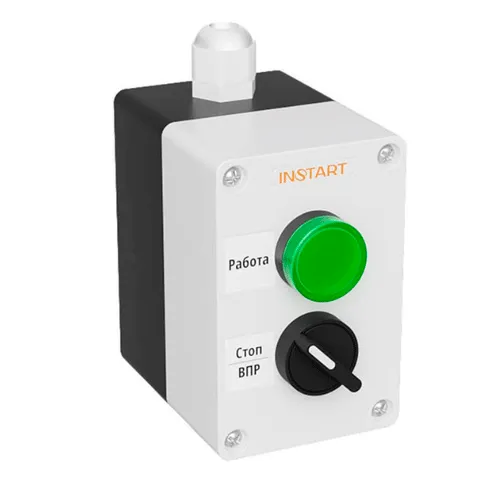

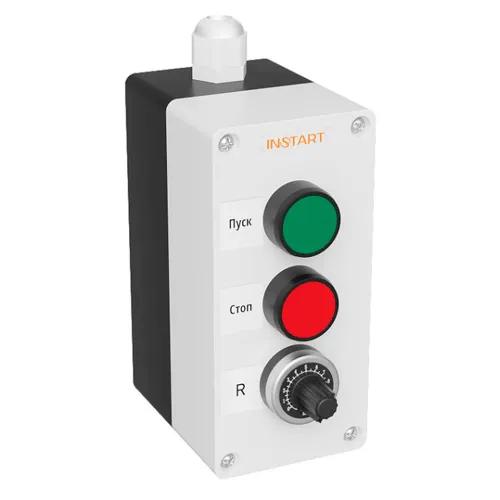

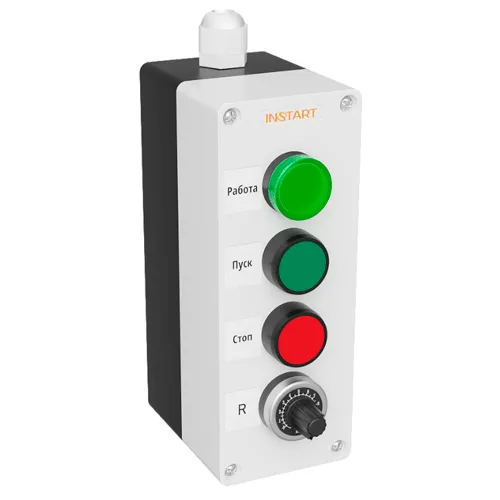

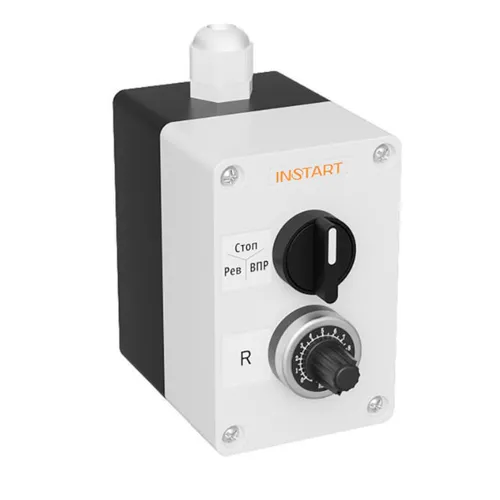

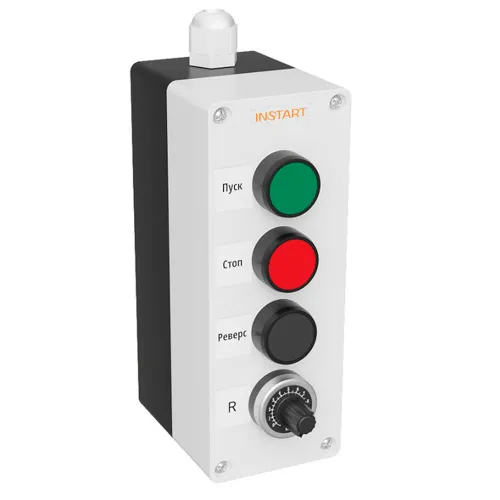

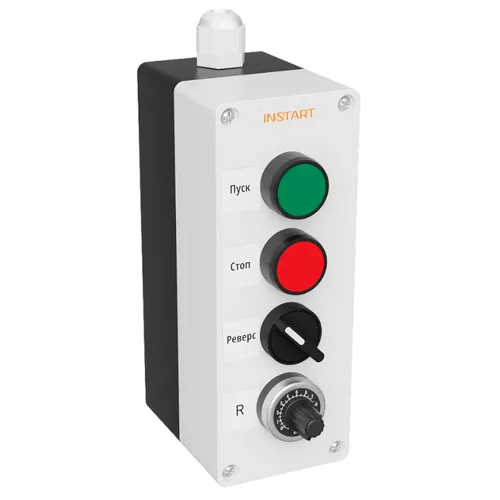

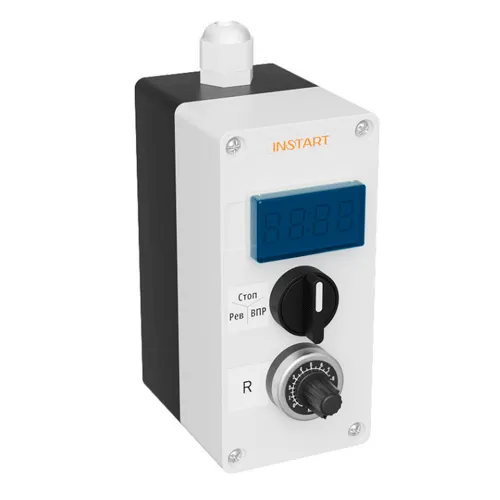

ПУ-А-XYZ

А – Корпус кнопочного поста (количество мест)

X – тип индикатора

• 0 – без индикации
• 1 – лампа LED зеленая, матрица 22 мм, напряжение 24В DC
• 2 – лампа LED зеленая, матрица 22 мм, напряжение 220В AC
• 3 – измеритель аналоговых сигналов ИТП-14, матрица 22 мм
• 4 – лампа LED красная, матрица 22 мм, напряжение 24В DC
• 5 – лампа LED красная, матрица 22 мм, напряжение 220В AC
• 3 – измеритель аналоговых сигналов ИТП-11, матрица 22 мм

Y – кнопки/переключатели

• 0 – кнопки/переключатели не устанавливаются
• 1 – переключатель с фиксацией 2 позиции 1НО, матрица 22 мм
• 2 – переключатель с фиксацией 3 позиции 2НО, матрица 22 мм
• 3:
  • – кнопка зеленая Пуск 1НО, матрица 22 мм
  • – кнопка красная Стоп 1НЗ+1НО, матрица 22 мм
• 4:
  • – кнопка зеленая Пуск 1НО, матрица 22 мм
  • – кнопка красная Стоп 1НЗ+1НО, матрица 22 мм
  • – переключатель с фиксацией 2 позиции 1НО, матрица 22 мм
• 5:
  • – кнопка зеленая Пуск 1НО, матрица 22 мм
  • – кнопка красная Стоп 1НЗ+1НО, матрица 22 мм
  • – кнопка черная Реверс 1НО, матрица 22 мм
• 6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм

Z – потенциометр

• 0 – потенциометр не устанавливается
• 1 – потенциометр 5 кОм 2 Вт
