Программируемые логические контроллеры OMC 8000
OMC 8000 – модульный программируемый логический контроллер. Главный модуль объединяет в себе расширенные возможности связи и обработки аналоговых сигналов, что позволяет самостоятельно решать широкий круг задач автоматизации процессов.
К главному модулю может быть подключено до 31 модуля расширения ввода/вывода через интерфейс CAN (Controller Area Network).
Главный модуль представлен в двух вариантах по напряжению питания: 80-250В AC/DC и 12-30В AC/DC. Главный модуль имеет 3 дискретных входа, которые активируются напряжением, равным напряжению питания и 6 универсальных входов.
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8000-01-00

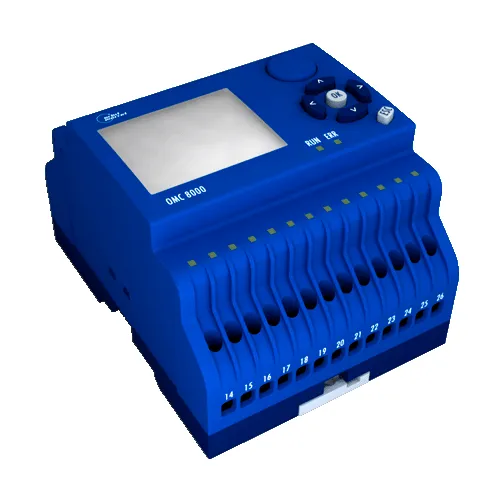

Программируемый логический контроллер (ПЛК) 8000-01-00 имеет модульную архитектуру. Основой ПЛК является главный (основной) модуль. К прибору можно подключать различные модули расширения, максимум до 31 штуки.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8111-8UNI-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Хит
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8000-8DI.10DOR-1-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Советуем
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8101-15DI-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Советуем
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8000-12-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Советуем
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8020-8DI.2UNIC.5DOC-0-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Хит
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8000
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8101-15DI
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8000-8DI.10DOR
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Советуем
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8000-13-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Хит
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8001-12DI.24DOC-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8101-12DI.12DOC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Советуем
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8000-8DI.4AO-0-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Хит
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8001-36DI-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8101-4DOR-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Хит
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8000-8DI.10DOR-0-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Хит
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8000-02-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8111-8UNIA-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8181-8DOC-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8101-6DOC-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Хит
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8020-8DI.2UNIC.5DOR-0-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8101-5DI.RS-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Советуем
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: OMC 8000-11-00
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Особенности логических контроллеров OMC 8000
Шесть универсальных входов могут быть сконфигурированы для обработки следующих типов сигналов:
- Импульсный PNP до 30В DC;
- Импульсный, контактный NPN «открытый коллектор»;
- Аналоговый вольтовый до 20В DC;
- Аналоговый токовый до 20мА;
- Аналоговый Pt 1000, Ni 1000, Pt 100 (только два входа).
Одна пара может быть сконфигурирована под сигналы последовательного интерфейса RS-485 для связи с внешними устройствами. Универсальные сигналы могут быть использованы в качестве двух полных квадратурных каналов для соединения с квадратурными энкодерами.
Модули имеют 5 дискретных выходов и варьируются по типу выходов: реле или «открытый коллектор».
ПЛК OMC 8000 оборудован сетевым интерфейсом Ethernet 100 Base. Канал Ethernet используется для программирования контроллера, с его помощью контроллер может быть связан с другими ПЛК, устройствами человеко-машинного интерфейса и др.
Для отображения информации главный модуль оборудован цветным дисплеем TFT с разрешением 160х128 пиксел. В главном модуле предусмотрен разъем для установки съемной карты памяти MicroSD.
ПЛК OMC 8000 выполнен на основе 32-разрядного микропроцессора ARM Cortex M3 с архитектурой ARMv7. Управление осуществляется встроенной операционной системой ProConOS eCLR v.3.0.0.
Для программирования ПЛК OMC 8000 используется программа Multiprog 5.35 (KW-Software), снабжаемая библиотеками, включающими специализированные функции от ORBIT MERRET.
Применение ПЛК OMC 8000
Технические характеристики ПЛК OMC 8000
| Напряжение питания: | |
| OMC 8000-0(1,2) | 24В DC |
| OMC 8000-1(1,2) | 80…250В AC/DC |
| Входы дискретные: | |
| OMC 8000-0(1,2) | 3 входа: 12…30В DC |
| OMC 8000-1(1,2) | 3 входа: 80…250В AC/DC |
| Макс. ток | 2.5мА |
| Время отклика | 20мс |
| Светодиодная индикация | есть |
| Входы универсальные: | |
| Количество | 6 |
| Тип | Аналоговый/универс. дискр. |
| Измеряемый диапазон | 0…3/10/30 В 0/4…20мА Pt100 (2x) Pt1000/Ni1000 PNP/NPN/контакт (100кГц) IRC (1мГц) (2х) |
| Разрешение | 12 бит |
| Стойкость к перегрузке | 10х |
| Точность | 0.2% от диапазона |
| Частота измерений | 500раз/сек |
| Светодиодная индикация | есть |
| Функции: | |
| Вычислительная мощность | 0.1мкс, 12мкс (СЛОВО), 18мкс (плавающая десятич. точка) |
| Визуализация | Цветной дисплей TFT |
| Связь | Ethernet 100Base, RS-485 |
| Внутренняя шина | CanBUS |
| Часы реального времени | Электрическая цепь управления временем и записью данных |
| Карта microSD | Макс. 35ГБ |
| Характеристики: | |
| Ширина модуля | 72мм |
| Потребляемая мощность | Макс. 5ВА |
| Рабочая температура | -20…+60оС |
| Степень защиты | IP40 |
| Диэлектрическая прочность | |
| OMC 8000-0(1,2) | 4кВ AC между шиной данных и выходом в теч. 1мин. |
| OMC 8000-1(1,2) | 2кВ AC между шиной данных и выходом в теч. 1мин. |
| Электрическая безопасность | EN 61010-1.A2 |
| Электромагнитная совмест. | EN 61326-1 |
Модули расширения
Дискретные модули расширения для OMC 8000
- OMC 8101-15DI – 15 дискретных входов
- OMC 8101-36DI – 36 дискретных входов
- OMC 8101-4DOR – 4 релейных выхода
- OMC 8101-6DOC – 6 быстродействующих выходов NPN «открытый коллектор»
- OMC 8101-8DOС – 8 быстродействующих выходов PNP «открытый коллектор»
- OMC 8100-8DI.10DOC – 8 входов, 10 выходов NPN «открытый коллектор»
- OMC 8100-8DI.10DOCR – 8 входов, 5 выходов NPN «открытый коллектор», 5 релейных выходов
- OMC 8100-8DI.10DOR – 8 входов, 10 релейных выходов
- OMC 8101-12DI.12DOC – 12 входов, 12 выходов NPN «открытый коллектор»
- OMC 8101-12DI.24DOC – 12 входов, 24 выходов NPN «открытый коллектор»
- OMC 8181-12DI.24DOC – 12 входов, 24 выходов PNP «открытый коллектор»
Аналоговые и комбинированные модули расширения для ПЛК OMC 8000
- OMC 8111-8UNIA – 8 быстродействующих универсальных аналоговых входов
- OMC 8111-4DU – 4 быстродействующих универсальных входов для линейных потенциометров
- OMC 8121-2UNIC – 2 точных универсальных аналоговых входа
- OMC 8131-2DC – 2 высокоточных аналоговых входа постоянного напряжения и тока
- OMC 8131-2PM – 2 высокоточных аналоговых входа для сигналов до 20мА или ±10В
- OMC 8131-2DU – 2 высокоточных аналоговых входа для линейных потенциометров
- OMC 8101-PWR – модуль для измерения переменного тока и напряжения, мощности, частоты и коэффициента мощности
- OMC 8000-3PWR – модуль для измерения 3-фазного переменного тока и напряжения, мощности, частоты и коэффициента мощности
- OMC 8101-5DI.AO – 5 универсальных дискретных входов, 1 универсальный аналоговый выход
- OMC 8100-8DI.2AO – 8 универсальных дискретных входов, 2 универсальных аналоговых выхода
- OMC 8100-8DI.4AO – 8 универсальных дискретных входов, 4 универсальных аналоговых выхода
- OMC 8020-8DI.2UNIC – 8 дискретных входов, 2 точных универсальных аналоговых входа
- OMC 8020-8DI.2UNIC.5DOC – 8 дискретных входов, 2 точных универсальных аналоговых входа, 5 выходов «открытый коллектор»
- OMC 8020-8DI.2UNIC.5DOR – 8 дискретных входов, 2 точных универсальных аналоговых входа, 5 релейных выходов
- OMC 8020-8DI.2UNIC.2AO – 8 дискретных входов, 2 точных универсальных аналоговых входа, 2 аналоговых выхода до 20мА или ±10В
- OMC 8030-8DI.2T – 8 дискретных входов, 2 высокоточных входа для тензометров
- OMC 8030-8DI.2T.5DOC – 8 дискретных входов, 2 высокоточных входа для тензометров, 5 выходов «открытый коллектор»
- OMC 8030-8DI.2T.5DOR – 8 дискретных входов, 2 высокоточных входа для тензометров, 5 релейных выходов
- OMC 8030-8DI.2T.2AO – 8 дискретных входов, 2 высокоточных входа для тензометров, 2 аналоговых выхода до 20мА или ±10В
Модули расширения OMC 8000 для передачи данных
- OMC 8101-5DI.RS – 5 дискретных входов, RS-232/485
- OMC 8101-5DI.CAN – 5 дискретных входов, CAN, возможность RS-485
- OMC 8101-5DI.PB – 5 дискретных входов, Profibus DP
- OMC 8101-5DI.PN – 5 дискретных входов, ProfiNet
- OMC 8000-GSM – модуль беспроводной передачи данных по сети GSM
Модули питания для программируемого логического контроллера OMC 8000
- ОМС 8100-PS – модуль предназначен для вспомогательной сборной шины (5Вольт/1Ампер)
- OMC 8000-PS30 – модуль, предназначенный для вспомогательного питания сборной шины (5Вольт/1Ампер) с добавлением источника постоянного тока 24 Вольта/1 Ампер.
Современная и мощная среда программирования MULTIPROG PRO
MULTIPROG PRO это современная среда программирования ПЛК-приложений, отвечающая самым высоким требованиям. Система предоставляет профессиональную поддержку на всех этапах разработки пользовательского проекта. MULTIPROG PRO предлагает широкий выбор функций и возможностей с простым «интуитивным» интерфейсом.
MULTIPROG PRO – интеллигентная среда разработки
MULTIPROG PRO обладает развитым графическим редактором с функцией автоматической связи объектов (Auto-router), проработанным редактором текста с проверкой синтаксиса языка программирования. Система позволяет вводить и редактировать переменные в табличном виде.
Для быстрого старта нового проекта в среде MULTIPROG PRO пользователь может применить «Мастер нового проекта» (Wizard) или «Шаблон» (Template).
MULTIPROG PRO поддерживает все 5 вариантов программирования стандарта IEC 61131:
- Структурированный текст (ST);
- Список инструкций (IL);
- Лестничные диаграммы (LD);
- Диаграммы функциональных блоков (FBD);
- Последовательное программирование (SFC).
MULTIPROG PRO – удобное программирование и запуск ПЛК-приложений в эксплуатацию
MULTIPROG PRO предоставляет мощные функции для решения задач и запуска проекта в эксплуатацию. Среда разработки позволяет симуляцию ПЛК-приложений на компьютере и отслеживание сигналов при помощи логического анализатора.
Программист ПЛК несомненно оценит возможность использования фиксаторов кода или настройки адреса отладки.
В режиме отладки MULTIPROG PRO позволяет запустить программу в ПЛК в пошаговом режиме и настроить/изменить значение переменной (функция Force/Overwrite).
Коммуникационные возможности среды MULTIPROG PRO тоже на высоте.
MULTIPROG PRO пользуется всеми преимуществами надежного интерфейса Ethernet.
Применение протокола TCP/IP
- запись приложения в ПЛК
- дистанционное чтение/запись переменных при помощи OPC Сервера
Применение протокола UDP/IP
- дистанционной доступ в ПЛК при чтении/записи переменных
Преимуществом среды MULTIPROG PRO является проработанная система контекстной подсказки: не нужно отыскивать подсказку к актуальному пункту, - она сразу подготовлена к отображению.
MULTIPROG PRO работает в OS Microsoft Windows® XP, Windows® Vista, Windows® 7 и Windows® 8.
Документация
- Каталог модульных логических контроллеров OMC-8000
- Руководство пользователя OMC 8000
- Руководство пользователя MENU ПЛК ОМС 8000
- Руководство пользователя RS Driver ПЛК ОМС 8000
- Свидетельство об утверждении СИ
- Декларация о соответствии ТР ТС 020/2011 на приборы Orbit Merret с напряжением до 50 В
- Декларация о соответствии ТР ТС 004/2011, ТР ТС 020/2011 на приборы Orbit Merret с напряжением от 50 до 1000 В
