Частотные преобразователи AD800 в Санкт-Петербурге

Назначение модульных преобразователей частоты серии AD800

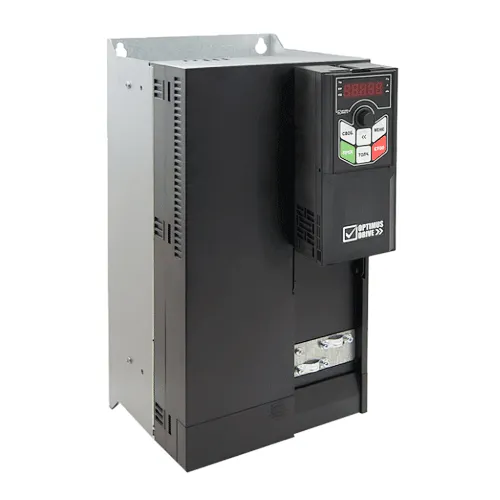

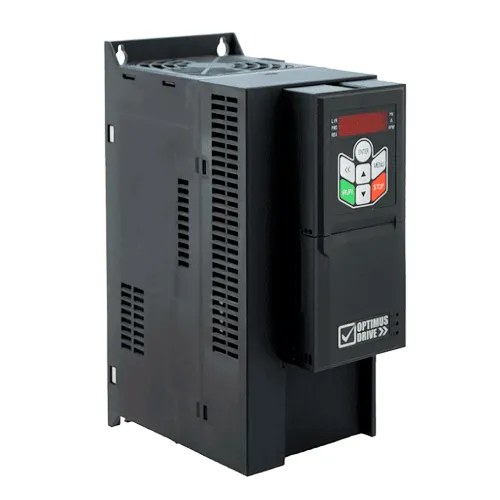

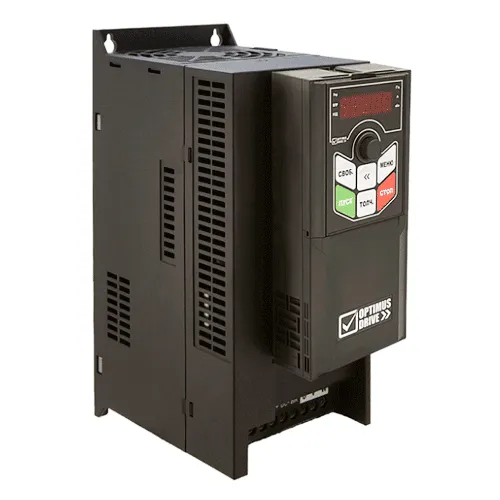

Преобразователь частоты Optimus Drive серии AD800 предназначен для регулирования скорости вращения различных асинхронных двигателей и обеспечения их защиты. Данные частотные преобразователи имеют модульную конструкцию, позволяющую подобрать необходимую конфигурацию под отдельно поставленную задачу.

Базовыми устройствами являются силовые модули, которые выбираются на основании необходимого функционала и мощности из двух линеек AD800-…-PU01 или AD800-…-PU00. В качестве управляющего устройства может выступать модуль управления (CU0B или же CU00), либо специальный пульт для управления, который является выносным.

Стоит отметить, что силовой модуль AD800-…-PU00 обладает более широкой линейкой мощностей от 0,37 кВт до 400 кВт, большим количеством входов и выходов: (6 дискретных входов (1 импульсный), 1 дискретный выход (открытый коллектор, может быть импульсным), 2 дискретных выхода (реле), 2 аналоговых входа и 1 аналоговый выход) для более сложных задач, а также имеет возможность установки различных плат расширения: плата икрементального энкодера, дифференциального инкрементального энкодера, резольвера, ProfiBus-DP, ProfiNet.

В свою очередь, силовой модуль AD800-…-PU01 применяется для решения простых задач управления двигателями меньшей мощности 0,37-33 кВт, имеет минимум входов и выходов и является более доступным по цене вариантом. Для настройки данного силового модуля требуется применение ПК или выносного пульта управления.

Особенности частотных преобразователей серии AD800

Из особенностей данной серии преобразователей частоты следует выделить:

• Наличие встроенного тормозного модуля до 22/30 кВт;
• Возможность подключения выносного пульта с длиной кабеля 1 метр, который делает управление частотным преобразователем более удобным;
• Наличие интегрированного ЭМС фильтра стандарта С3;
• Конфигурация преобразователя подбирается в зависимости от конкретной задачи, что позволяет держать в резерве только ограниченный перечень модулей для замены;
• Высокая ремонтопригодность за счет возможности замены или ремонта отдельных модулей;
• Съемный и легко заменяемый вентилятор охлаждения;
• Кабельное подключение снизу.

Преимущества преобразователей частоты AD800

Ниже перечислены основные выдающиеся качества при выборе ПЧ серии AD800:

• Широкий модельный ряд с различным количеством входов и выходов;
• Отличное соотношение цены, качества и надежности;
• Возможность эксплуатации частотного преобразователя в тяжелом режиме;
• Возможность выбора типа управления двигателем при настройке ПЧ;
• Преобразователи работают с асинхронными и синхронными электродвигателями;
• Возможность управления моментом двигателя;
• Наличие специального программного обеспечения для удобной настройки, сохранения параметров, мониторинга состояния и загрузки программного обеспечения частотного преобразователя.

Применение частотных преобразователей серии AD800

Частотные преобразователи серии AD800 за счет широкого набора функций могут выполнять следующие задачи:

• Управление конвейерным оборудованием;
• Управление насосным оборудованием –  наличие дополнительной функции «спящий режим», позволяет останавливать насос при отсутствии расхода и функции автозапуска при перебоях в электрическом питании для управления бесперебойной подачей воды;
• Циклическая работа по фиксированной скорости – за счет встроенного ПЛК;
• Управление двигателями металлорежущих станков;
• Управление вентиляторами;

и многое другое.

Данные устройства обладают широким защитным функционалом, что позволяет работать с дорогостоящим и высокотехнологичным оборудованием. Все вышеперечисленное позволяет успешно применять преобразователи частоты серии AD800 в следующих отраслях промышленности:

• Фасовочная и упаковочная промышленность;
• Машино- и станкостроение;
• Различное транспортное и подъемное оборудование;
• Химия и нефтехимия;
• Производство строительных материалов и бумаги;
• Системы кондиционирования и вентилирования для промышленности, офисов, ЖКХ, а также многое другое.

Технические характеристики преобразователей частоты AD800

Далее приведены технические характеристики частотных преобразователей серии AD800:

• Количество фаз: 1 или 3;
• Входное питающее напряжение: для 1 фазы 200-240 В АС, для 3 фаз 380 В АС;
• Количество выходных фаз: 3;
• Напряжение на выходе: от 0 до 100% от значения входного напряжения;
• Частота на выходе: от 0 до 590 Гц;
• Методы управления скоростью двигателя: скалярный или векторный;
• Значение пускового момента: 0,5 Гц 150%;
• Работы при перегрузке:
  • в тяжелом режиме: 150% в течение 60 секунд, 180% в течение 3 секунд,
  • в легком режиме: 120% в течение 60 секунд, 150% в течение 3 секунд;
• Степень защиты: IP20.

Документация

Для ознакомления с полными техническими характеристиками, возможными модулями расширения, габаритными размерами и другой полезной информацией обратитесь к приложенной документации.

• Руководство по эксплуатации преобразователей частоты AD800
• Паспорт на частотные преобразователи Optimus Drive AD800
• Руководство по работе с программой ABC Drive Studio
• Каталог по приводной технике
