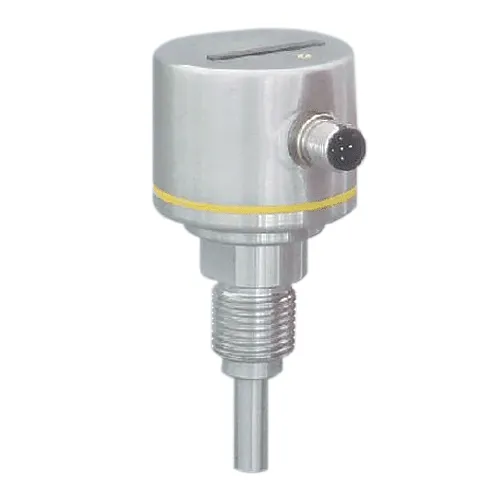

Датчики потока EMA серии FL63 с потенциометрической регулировкой

Назначение датчиков с потенциометрической регулировкой чувствительности EMA

Датчики потока и скорости жидкости (газа) EMA FL63 предназначены для измерения скорости протекания среды через трубопровод без изменения физических, химических и оптических свойств вещества. Приборы EMA серии FL63 имеют встроенный потенциометр, позволяющий задавать диапазон измерений и контролировать параметры потока в определенных границах.

Преимущества и особенности датчиков потока EMA FL63

Установленный в трубопроводе датчик EMA серии FL63 имеет ряд преимуществ в сравнении с другими вариантами:

• возможность применения в установках с жидкими и газообразными средами в широком диапазоне скоростей потока, плотности и температуры вещества;
• компактные габариты – больше возможностей применения;
• отсутствие искажающих поток элементов конструкции, воздействия на свойства среды;
• настройка с помощью потенциометра происходит более плавно;
• защищенное исполнение корпуса IP68 из нержавеющей стали и простота установки.

Принцип работы датчиков скорости потока EMA серии FL63

Принцип работы датчиков скорости потока серии EMA FL63 основывается на явлении поглощения и переноса тепла текучими средами. В зонде датчика находятся два термистора и один нагреватель. Нагреватель поддерживает температуру зонда на несколько градусов выше температуры среды, в которую он погружен. При прохождении контролируемого вещества зонд охлаждается, что обнаруживается термисторами. Скорость поглощения тепла соотносится со скоростью потока, которая отображается на устройстве. Направление потока и положение датчика не имеют значения, так как элементы устройства в процессе работы неподвижны. В этих приборах отсутствует механическая составляющая конструкции.

Управление осуществляется с помощью встроенного в корпус потенциометра. Информация о результатах измерений выводится на светодиодную шкалу для визуального контроля и может быть передана на ПЛК и другие средства коммуникации.

Рекомендации по установке

Для получения максимально корректных показаний рекомендуется устанавливать прибор на участке со стабильным течением среды, на некотором удалении от поворотов трубопровода и мест изменения диаметра прохода. Существенное преимущество серии EMA FL63 – возможность выбора диапазона измерений при помощи потенциометра.

Рекомендуется использовать приборы для работы с жидкостями равномерной плотности.

Применение датчика скорости потока жидкости EMA FL63

Датчики EMA серии FL63 с потенциометром для измерения скорости потока жидкости и газа могут применяться в разных отраслях:

• контроль скорости среды при прокачке в трубопроводах;
• контроль и управление подачей СОЖ;
• автоматизация процесса управления транспортировкой жидкостей и газов с помощью ПЛК и релейных средств с перекрытием/открытием просвета трубопровода без команды оператора;
• визуальное отображение данных.

Благодаря отсутствию воздействия на химические, физические и электрические свойства среды датчики этой серии можно применять в трубопроводах с водой, маслом, газообразными средами.

Технические характеристики датчика скорости потока серии FL63

• Рабочие среды: жидкость и газ
• Напряжение питания: 20…36 В DC
• Индикация наличия потока: Есть
• Максимальный температурный дрейф: 300 (K/мин)
• Температура рабочей среды: -25…+80°C
• Измеряемый диапазон (жидкость/газ): 3…300/200…3000 (см/с)
• Управление диапазоном: с помощью потенциометра
• Время включения: ≤8 с
• Время отклика: <2 с

Габаритные размеры

Сертификаты

• Декларация соответствия ТР ТС 020/2011 на датчики потока EMA

Документация

Здесь вы можете получить подробные описания и документы на потенциометрические датчики EMA FL63.

• Потенциометрические датчики потока EMA FL63
• Листы технических данных серии FL63
