Потенциометрические датчики линейных перемещений RPH в Санкт-Петербурге

Назначение датчиков линейных перемещений RPH

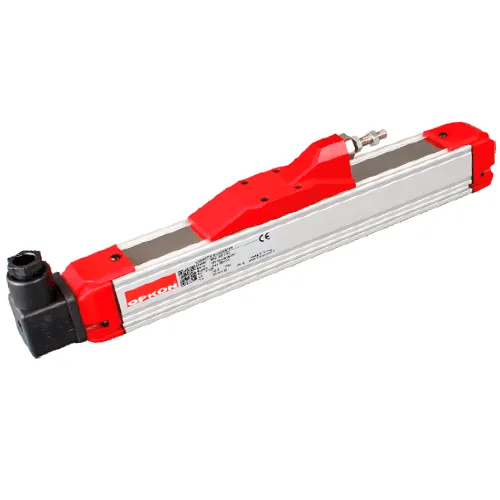

Датчики линейных перемещений RPH от OPKON это серия компактных потенциометров, предназначенная для контроля положения различных механизмов с одной степенью свободы. Корпус устройства выполнен из анодированного алюминия и имеет небольшие габариты. Конструкция представляет собой бесштоковый датчик с подвижной кареткой, которая присоединяется к контролируемому объекту с помощью резьбового соединения М5.

Короткий датчик перемещения, при всех своих компактных габаритах, способен контролировать расстояние до 2 метров. При этом на всем диапазоне измерения сохраняется высокая точность и повторяемость. Поэтому серию RPH можно использовать для самых ответственных применений. Эксплуатационные и метрологические характеристики делают миниатюрные датчики перемещения RPH отличным решением множества задач по контролю перемещения.

Особенности потенциометров OPKON серии RPH

Серия миниатюрных датчиков RPH обладает следующими положительными особенностями:

• Небольшой размер корпуса. Материал изготовления анодированный алюминий.
• Простая интеграция в любую измерительную систему. За счет наличия нескольких типов выходных сигналов: сопротивление 5, 10, 20 кОм; ток 0(4)-20 мА; напряжение 0-10 В.
• Надежная конструкция подвижной каретки. Большой эксплуатационный ресурс.
• Электрическое подключение с помощью разъема. Позволяет, при необходимости, быстро заменить датчик.
• Широкий диапазон измерения до 2 метров. Это возможно благодаря бесштоковому исполнению и наличию подвижной каретки.
• Отличные метрологические характеристики. Точность измерений не превышает 0,5%.

Примеры использования бесштоковых линейных потенциометров RPH

Компактные потенциометры RPH могут быть использованы для широкого спектра применений, как в промышленных, так и в гражданских сферах. Датчик надежен и прост в эксплуатации, при необходимости он быстро и легко монтируется. С его помощью можно обеспечить работу следующих систем:

• Контроль прочности сварного соединения на разрыв.
  Тестируемое изделие устанавливается между двумя креплениями, одно из которых может двигаться по вертикальной оси. Датчик устанавливается на корпусе проверочной камеры и крепится к подвижной платформе. Дискретность измерения позволяет фиксировать даже небольшие перемещения.
• Контроль перемещения подвижной платформы ротационного станка.
  Бесштоковый датчик отлично подходит для измерения перемещения прокатного ролика. При этом сам корпус устройства монтируется на конструкции станка, а подвижная каретка крепится к платформе.

Технические характеристики потенциометров RPH

Мини датчик перемещения RPH отлично подойдет для большого количества самых разнообразных применений. Для того, чтобы узнать подходит ли устройство под ваши задачи, необходимо ознакомится с его техническими параметрами:

• Выходной сигнал
  • для RPH: сопротивление 5, 10 кОм.
  • для ERPH: ток 0(4)-20 мА; напряжение 0-10 В.
• Контролируемый диапазон: от 100 до 1950 мм.
• Температура эксплуатации: от -20 до +80°C.
• Ресурс подвижных механизмов: не менее 100 миллионов циклов.
• Способ монтажа: скобы.
• Защитное исполнение: IP40, при монтаже в перевернутом состоянии IP53.
• Питающее напряжение: от 15 до 28 В DC.
• Электрическое подключение: разъем 4-pin.
• Скорость передвижения каретки: не более 1,5 метра в секунду.
• Материалы изготовления:
• корпус – алюминий.
• каретка – пластик.

Габаритные размеры OPKON RPH

Устройства OPKON серии RPH обладают следующими габаритными размерами:

Датчики 100…450 мм

Датчики 500…1950 мм

Документация

Больше технической и нормативной информации по серии RPH вы можете получить у наших специалистов или воспользовавшись документацией:

• Каталог потенциометров RPH
• Паспорт на датчики линейных перемещений Opkon RPH
