Потенциометрические датчики линейных перемещений LPC в Санкт-Петербурге

Функциональное предназначение OPKON LPC

Датчик перемещения LPC – устройство для высокоточных измерений величины линейных перемещений. За счет шарнирных соединений прибор можно подключить к механизмам, движущимся по криволинейным траекториям. Это позволяет косвенно измерять и их угловые перемещения.

С помощью устройств серии LPC величина пройденного исполнительным узлом расстояния преобразуется в нормированный электрический сигнал, который подается электронной системе установки или станка. Применение шарнирного крепежа в составе датчиков OPKON позволяет использовать их также и в случае криволинейной траектории движения исполнительного узла.

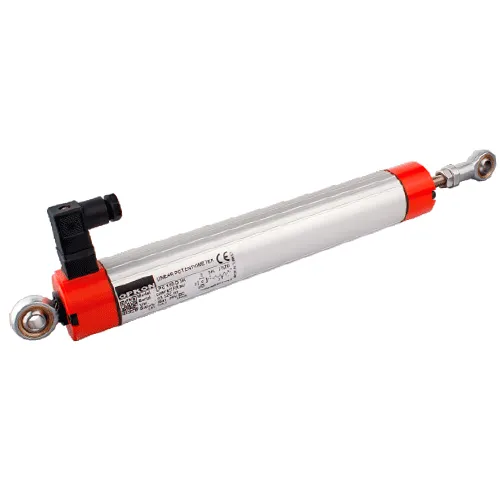

Потенциометрический датчик LPC производится в корпусе из анодированного алюминия с высоким уровнем защищенности от пыльной и влажной среды (IP65). Устройства безотказно функционируют в цехах с высокой концентрацией пыли и влаги при температурах от -20°С до +80°С.

Особенности и преимущества датчиков OPKON LPC

• Прочный корпус из алюминиевого сплава.
• Наличие сферических наконечников в комплекте.
• Поддержка выходных сигналов разных видов: резистивных, токовых, напряжения.
• Усиленная конструкция стального штока.
• Датчики OPKON оснащаются съемными разъемами для быстрого подключения.
• Большой измерительный диапазон: от 50 до 800 мм.

Как функционируют потенциометры OPKON серии LPC

Датчики линейных перемещений работают по принципу регулируемого делителя напряжения. Падение контролируемого напряжения осуществляется на двух последовательно подключенных резисторах. Их роль выполняет слой резистивного материала, нанесенного на плату устройства. Изменение потенциала контролируют посредством ползунка, который подает сигнал на токопроводящий слой. В зависимости от значения контролируемого напряжения определяется текущее положение ползунка.

Серия LPC отличается высокой отказоустойчивостью: срок службы устройств составляет не менее 100 млн циклов механической части. Это возможно благодаря применению профилированной формы ползунка, что существенно увеличило ресурс пары «ползунок–резистивный слой».

Ползунок потенциометра подключается к исполнительному механизму установки посредством штока, установленного в корпусе. Чтобы шток перемещался плавно, внутри алюминиевого корпуса расположены линейные направляющие из инженерного пластика – полиоксиметилена.

К корпусу датчиков прикреплены наконечники, сделанные в виде полусферы. Благодаря им датчик положения может использоваться вместе с механизмами, которые перемещаются криволинейными траекториями. Используемые сферические штоковые наконечники могут сниматься и имеют определенный запас хода для возможности регулирования междуосевого расстояния.

Для электрического подключения датчика используется 4-контактный разъем. Заказать потенциометр с шарниром можно в двух модификациях:

• LPC – с резистивным выходом: 5/10 кОм;
• ELPC – со встроенным преобразователем сигнала: 0…20 мА, 4…20 мА, 0…10 В.

Практическое применение датчиков

Потенциометр с шарнирным креплением используют для разных установок, включая и те, исполнительный механизм которых имеет несколько степеней свободы. Наличие сферических штоковых наконечников существенно уменьшает радиальные нагрузки, воздействующие на шток. Поэтому не обязательно, чтобы ось датчика и траектория исполнительного узла были параллельными.

Примеры применения потенциометров OPKON:

Вальцовка стальных листов Датчики непрерывно контролируют положение рабочего вала и передают соответствующие данные системе ЧПУ станка.
Контроль местоположения дозаторов на установках, производящих различные соусы Применение устройств позволяет определять положение дозатора и существенно ускоряет процесс перехода для наполнения упаковок других размеров.
Контроль положения резака гильотины Линейные потенциометры с шарнирами контролируют ход гидроцилиндров гильотины, что позволяет поддерживать требуемый угол атаки, исключает подклинивание и перекос лезвий. С помощью инкрементального энкодера OPKON PRI измеряется положение заднего упора, задающего размер детали.

Технические характеристики датчика линейных перемещений OPKON LPC

Документация

• Каталог потенциометров LPC
• Паспорт на датчики линейных перемещений Opkon LPC
