Портативные расходомеры Dynasonics UFX в Санкт-Петербурге

Особенности ультразвуковых расходомеров Dynasonic UFX

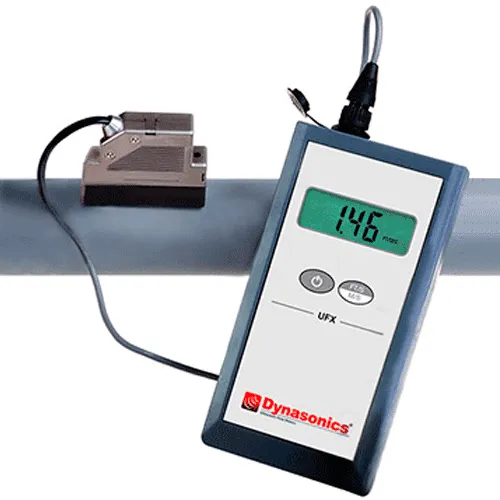

С расходомером Dynasonic UFX используется бесконтактный ручной ультразвуковой датчик, который размещают снаружи трубы, накладывая его на наружную поверхность. Устройство работает на металлических и пластиковых трубах. При этом концентрация взвешенных частиц в потоке жидкости должна быть не менее 100 ppm при размерах взвеси и захваченных газовых включений порядка 100 мкм. Достаточно крупный четырехразрядный дисплей дает стабильные показания скорости потока в выбранных единицах измерения уже через несколько секунд после начала измерения.

Для труб диаметром 25 мм и выше дополнительный ультразвуковой датчик сертифицирован под требования СЕ. Питание прибора автономное от пальчиковых (литиевых) батарей.

Прибор также может использоваться для нетрадиционных применений: контроль потока бумажной массы, бетонных смесей, первичного отстоя, активного ила и среды драгирования.

Достоинства и преимущества портативных расходомеров серии UFX

Можно выделить целый ряд полезных эксплуатационных качеств портативных расходомеров Dynasonic UFX:

• широкий диапазон измеряемых жидких сред;
• сравнительно высокая точность анализа скорости потока;
• автономное питание, компактность, малый вес, низкие затраты на обслуживание;
• отсутствие необходимости во врезке в трубопроводы, производство измерений без остановки технологического процесса;
• возможность определения расхода текучих сред при различных нетрадиционных применениях: жидкий бетон, подводный грунт, отработанный ил, первичный шлам;
• дополнительный сертифицированный СЕ датчик для труб размером от 1 дюйма и выше.

Принцип действия портативных расходомеров Dynasonic UFX

Портативные ручные расходомеры Dynasonic UFX используют явление допплеровского изменения частоты отраженного акустического сигнала от движущихся предметов.

Ультразвуковые импульсные сигналы, генерируемые датчиком расходомера, распространяются в жидкой среде, отражаясь от взвешенных частиц вещества и захваченных пузырьков газа – так называемых «полезных звуковых отражателей». Отраженный эхо-сигнал содержит полезную информацию и может использоваться для вычисления скорости движения потока.

С расходомером используется бесконтактный ручной датчик, который помещают снаружи трубы, накладывая его на наружную поверхность с помощью специального компаунда. В ультразвуковом датчике размещены два пьезоэлектрических преобразователя сигнала, которые применяются для посылки ультразвуковых импульсов в толщу потока жидкости и приема эхо-сигнала, отраженного от неоднородностей в движущейся среде (частицы взвеси, пузырьки газа). Отраженный сигнал обрабатывается электронной схемой и преобразуется в величину скорости среды посредством программно-реализованного алгоритма UFX.

Встроенный процессор так же обеспечивает различные сервисные функции устройства: управление питанием, самодиагностику, фильтрацию сигнала и т.п.

Применение портативных расходомеров серии UFX

Расходомер Dynasonic UFX позволяет производить измерения на большинстве имеющихся жидких сред. Области применения расходомеров серии UFX:

• в системах водоподготовки и водоотведения, очистки сточных вод;
• в химической промышленности;
• в нефтехимической промышленности;
• в фармацевтической промышленности;
• в пищевой промышленности.

Технические характеристики портативных расходомеров Dynasonic UFX

Полные технические характеристики портативных расходомеров Dynasonic UFX:

Конфигуратор заказа расходомеров серии UFX

где:

1 — Тип ультразвукового датчика

• B1 – для труб малых диаметров 6…25 мм
• D1 – для труб стандартных диаметров от 25 мм
• F1 – для всего спектра размеров

2 — Разрешения

• СЕ – CEGeneric для легкой промышленности. Доступно только для труб диаметром от 25 мм
• нет – если разрешение не требуется

Пример: DUFX1 – D1 – CE ручной портативный расходомер серии UFX, для стандартных труб, сертифицированный для СЕ.

Документация

Технические характеристики и правила применения портативных расходомеров Dynasonic UFX представлены в документации:

• Каталог расходомеров серии UFX
• Свидетельство об утверждении типа средств измерений
