Поршневые реле потока жидкости P8 в Санкт-Петербурге

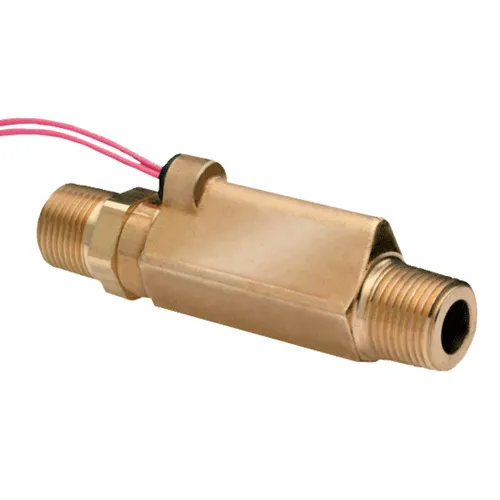

Поршневое реле потока жидкости P8 предназначено для работы в технологических процессах с высоким давлением и отличается меньшей восприимчивостью к засорению.
Конструкция датчика P8 в специальном латунном корпусе позволяет использовать устройство при работе с давлением свыше 100 бар. Благодаря этому серия P8 имеет более широкие возможности применения по сравнению с другими видами реле контроля потока.
Преимущества поршневых реле потока жидкости P8Принцип работы реле потока P8
Применение реле потока P8
Технические характеристики реле потока P8
Быстрый просмотр
|
Срок отгрузки 70 дн.
Артикул: P8-11
|
64 786 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 70 дн.
Артикул: P8-14
|
64 992 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 70 дн.
Артикул: P8-13
|
64 992 руб./шт
-
+
Заказать
|
||||||||||||||||||||
Преимущества поршневых реле потока жидкости P8
По сравнению с другими устройствами контроля потока жидкости поршневые реле P8 имеет ряд существенных преимуществ:
- Компактный датчик, изготовленный из легких материалов;
- Возможность применения в рабочих процессах с повышенным давлением – до 103,4 бар и при увеличенном температурном диапазоне;
- Поршень из цельной заготовки из PPS, выдерживающий высокое давление рабочей среды;
- Сниженные требования к чистоте жидкости с допустимой фильтрацией в 100 микрон по сравнению с аналогами;
- Возможность монтажа в любом необходимом для работы положении.
Принцип работы реле потока P8
Как и другие поршневые реле потока модели серии P8 фиксируют появление потока за счет смещения встроенного поршня. Под действием силы потока поршень поднимается и опускается за счет пружины при остановке потока, замыкая и размыкая контакты датчика соответственно. Заданные точки уставки гарантируют срабатывание при появлении потока с указанной скоростью.
Применение реле потока P8
Благодаря совместимости с высоким давлением рабочих процессов поршневые реле серии P8 подойдут для применения в системах высокого давления, промышленных очистных сооружениях, системах смазки, а также для промышленной очистки оборудования. Серия подойдет для различных отраслей:
- нефтеперерабатывающая и нефтехимическая промышленность
- энергетическая отрасль
- металлургическая промышленность
- гидроэлектростанции
- различные каналы переноса и обработки совместимых с датчиком жидкостей
Технические характеристики реле потока P8
Датчик потока жидкости P8 отличается улучшенными техническими характеристиками:
- Материалы датчика:
- корпус из латуни
- поршень – композит полифениленсульфида (PPS) и эпоксидной смолы
- пружина из нержавеющей стали марки 316 SS
- уплотнительное кольцо из фторопласта (флюорокарбона)
- Допустимый диапазон рабочих температур -28…+135oC
- Предельное давление рабочего процесса – 103,4 бар
- Требуемый уровень фильтрации – 100 микрон и лучше
- Точность ±20%
- Переключатель типа SPST (НО) 0,17А 120В AC, 0,08А 240В AC, 0,13А 120В DC, 0,06А 240В DC
- Присоединение к процессу – наружная резьба 3/8" NPT
- Размеры прибора – 87,71x28,97мм
- Вес датчика не более 0,17кг
Комплектность
При заказе в комплект реле P8 включены непосредственно поршневой датчик, система присоединения датчика и технические документы.
Недостатки
Основным недостатком поршневых реле потока жидкости P8 является необходимость фильтрации контролируемого вещества. Для работы с датчиком необходимо использовать фильтры не менее 100 микрон для очистки жидкости от взвесей.
По сравнению с другими моделями поршневых датчиков серия P8 имеет невысокую точность, что может быть критично для некоторых технологических процессов.
Сравнение датчиков потока P8 с аналогами
| Параметр | P8 | P1 | P2 | P3 | P4 | AFS |
| Применение | Совместимые жидкости | Совместимые жидкости | Совместимые жидкости и газы |
Совместимые жидкости |
Совместимые жидкости |
Совместимые жидкости и газы |
| Диапазон значений потока | 0,95…7,57 л/мин | 0,38…5,67 л/мин | 0,23…4,6 л/мин для жидкости 0,7…0,15 м3/час для газов |
0,25…7,57 л/мин | 0,38…5,68 л/мин | 2…76 л/мин для жидкости 28…2124 м3/час для газов |
| Смачиваемые материалы | Корпус из латуни, поршень – композит полифенилен- сульфида (PPS) и эпоксидной смолы, пружина из нерж. стали марки 316 SS, уплотнит. кольцо из фторопласта (флюоро- карбона) |
Корпус – латунь, поршень – полисульфон, пружина – нерж. сталь марки 316 SS, кольцо круглого сечения – фторо- эластомер |
Корпус – полифениле- новый эфир (PPE) и полистирен (PS), поршень – PPE и PS и эпоксидная смола, пружина и стопорный штифт – нерж. сталь марки 316 SS |
Круглый корпус из поли- пропилена, поршень датчика из композита PPS, металлич. пружина из нерж. стали марки 316 SS, кольцо круглого сечения – фторо- углерод |
Корпус и поршень из полифенилен- сульфида (PPS) марки R4, пружина из нерж. стали марки 316 SS, кольцо круглого сечения из эластомера на основе фторкаучука (фтористая резина) |
Корпус – латунь или нерж. сталь марки 316 SS на выбор поршень – полисульфон, латунь или нерж. сталь 316 SS, пружина – нерж. сталь 316 SS, кольцо круглого сечения – фторо- эластомер |
| Рабочая температура | -28…+135°C | -29…+107°C | -18…+100°C | -18…+100°C | +17…+107°C | -29…+149°C |
| Рабочее давление | до 104 бар | до 68,9 бар | до 10 бар | до 9 бар | до 17 бар | до 68 бар |
| Точность | ±20% | ±10% | ±10% | ±20% | ±15% | ±10% |
| Коммутационная способность контактов и их тип | SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC |
SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC |
SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC |
SPST 0,08А/120В AC |
SPST или SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC |
SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC |
| Требуемый уровень фильтрации | 100 микрон | 50 микрон | 50 микрон | 100 микрон | 50 микрон | 50 микрон |
По сравнению с другими датчиками серия поршневых реле P8 рассчитано на более высокие показатели давления рабочих процессов, а также на достаточно широкий диапазон температур. Это в сочетании со сниженным требованием к фильтрации жидкости позволяет применять датчики P8 в более суровых промышленных условиях.
Документация на P8
Для работы с датчиками потока серии P8 доступна подробная техническая документация:
Сертификаты на реле потока P8
- Сертификат CE
