Поплавковые герконовые сигнализаторы жидкости INNOLEVEL в Санкт-Петербурге

Назначение поплавковых герконовых сигнализаторов уровня жидкости

Герконовые поплавковые датчики INNOLEVEL применяют для контроля предельного и промежуточного уровня различных жидких сред. Устройства выполнены в компактном исполнении. Конструкция максимально проста и надежна. Степень защиты IP67 гарантирует надежную защиту от попадания влаги и выхода из строя сигнализатора.

В зависимости от модели, датчики устанавливают на боковую стенку емкости или в вертикальном положении. Приборы для вертикального монтажа устанавливают на дно или крышку резервуара для сигнализации о наполнении и опорожнении бака. Модели для боковой установки монтируют на любом расстоянии от дна, поэтому с помощью таких датчиков можно контролировать промежуточные отметки уровня.

Модификации магниточувствительных сигнализаторов уровня InnoLevel

Купить поплавковый герконовый датчик уровня жидкости – это отличное и выгодное решение. Главное правильно подобрать модель под необходимые рабочие условия.

Модельный ряд серии IL-BA-H/V/VH включает в себя следующие исполнения:

Серия	Поплавок	Температура среды	Присоединение к процессу	Габаритные размеры
Серия BA-H — горизонтальное исполнение

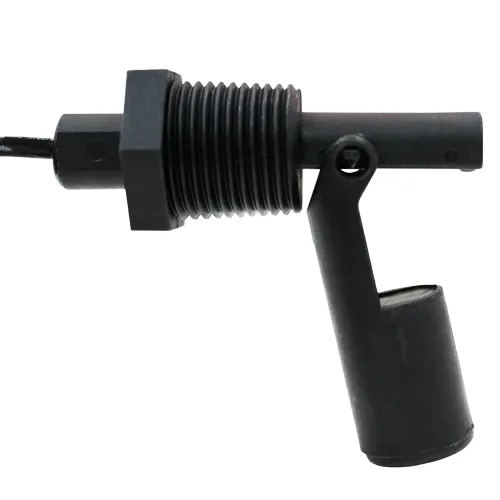

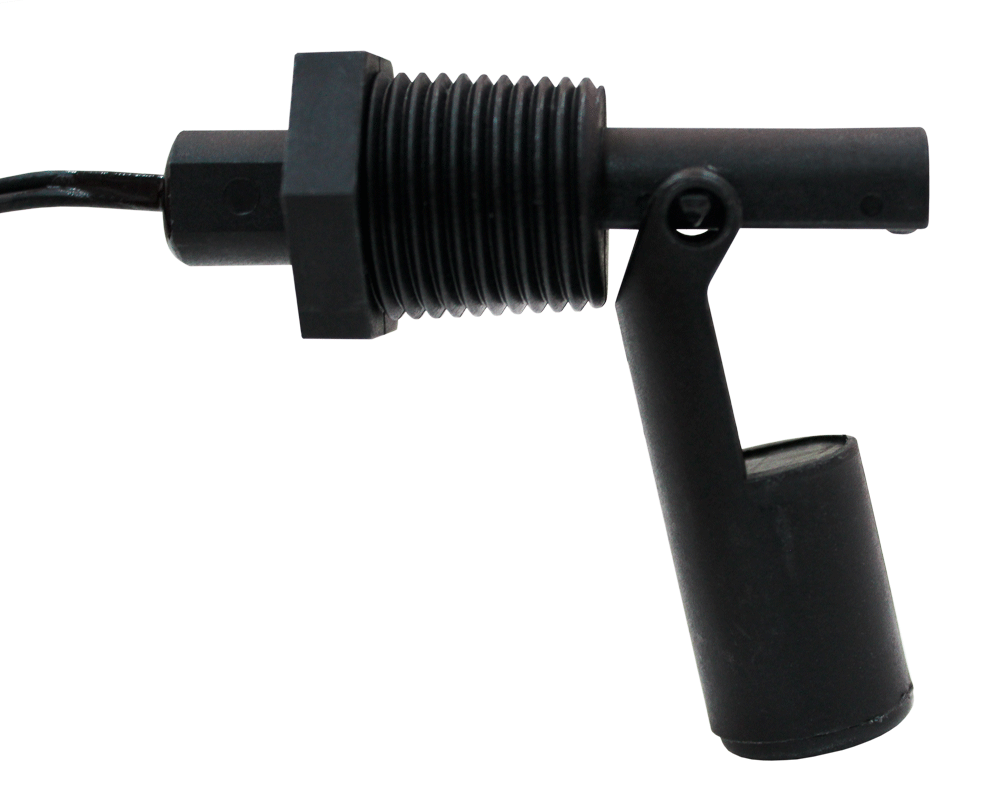

IL-BA-H-P1/2NPT-P	полипропилен	-20…+80°С	1/2"NPT

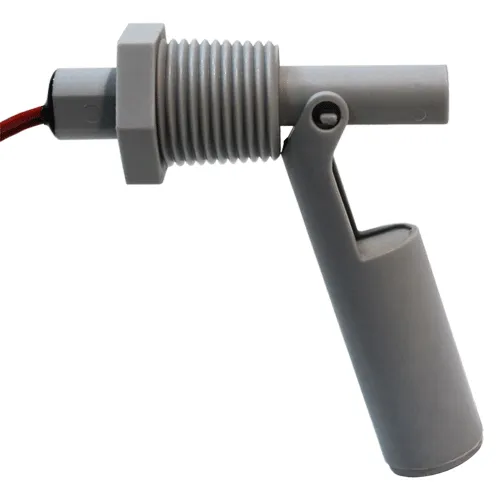

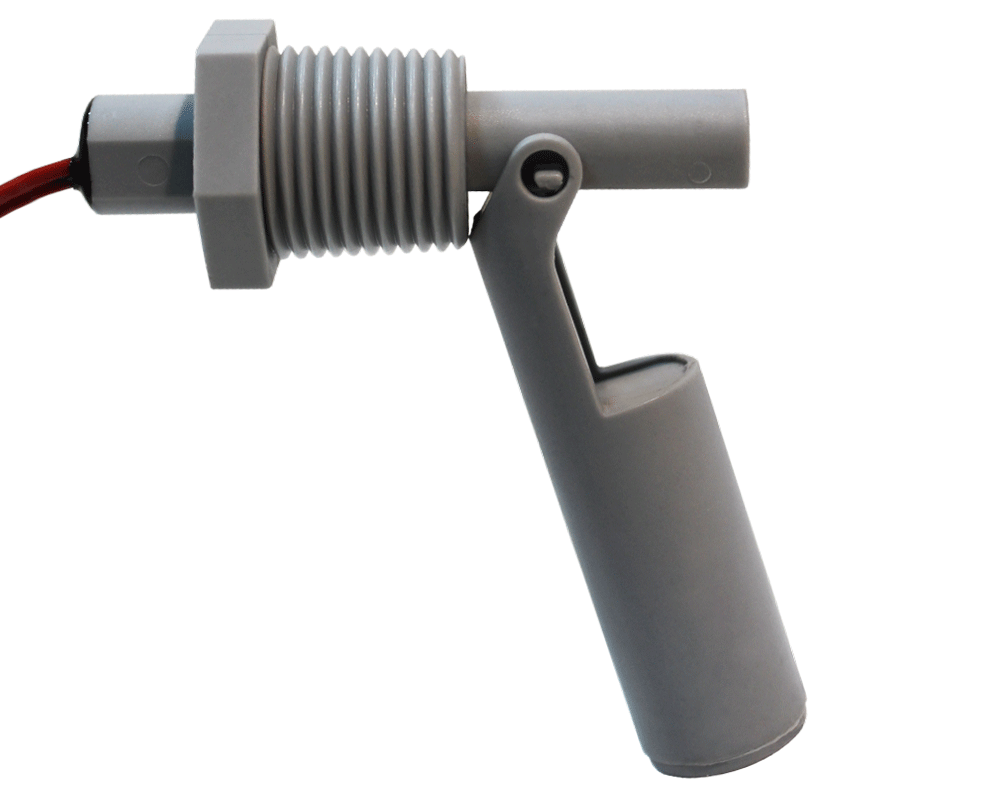

IL-BA-H-F1/2NPT-F	PVDF	-20…+120°С	1/2"NPT

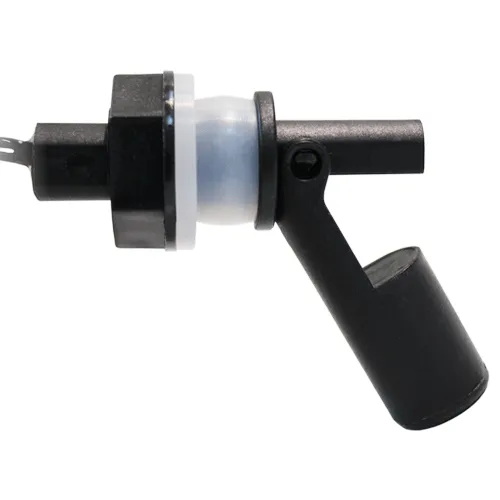

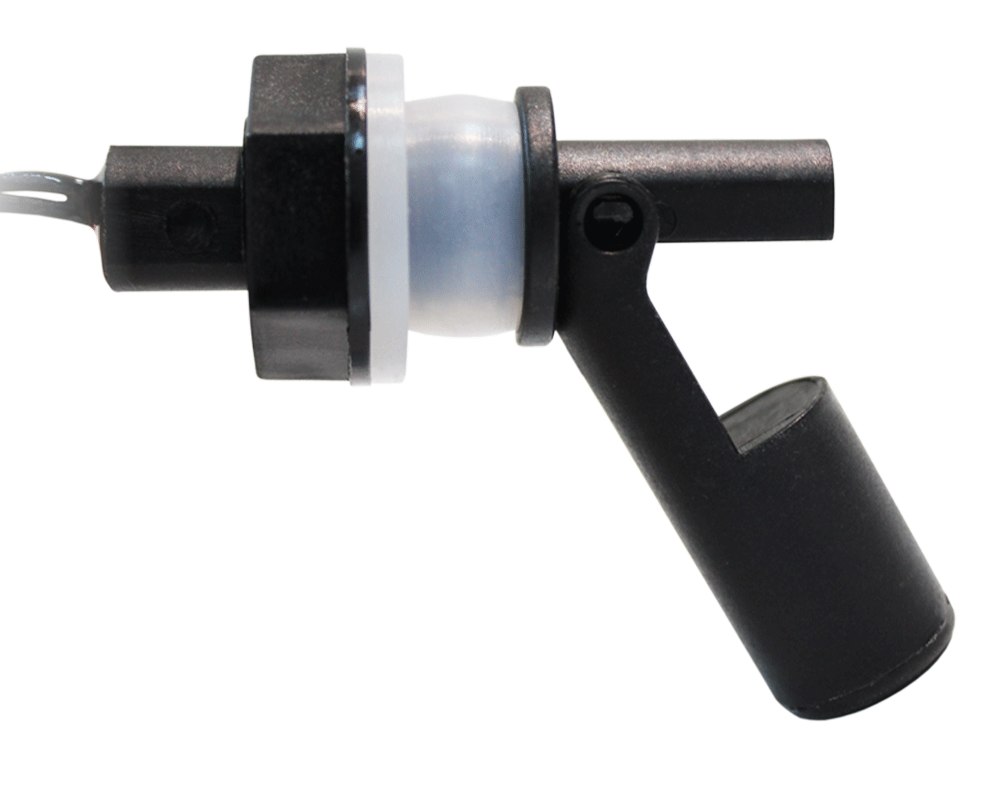

IL-BA-H-P16-P	полипропилен	-20…+80°С	M16

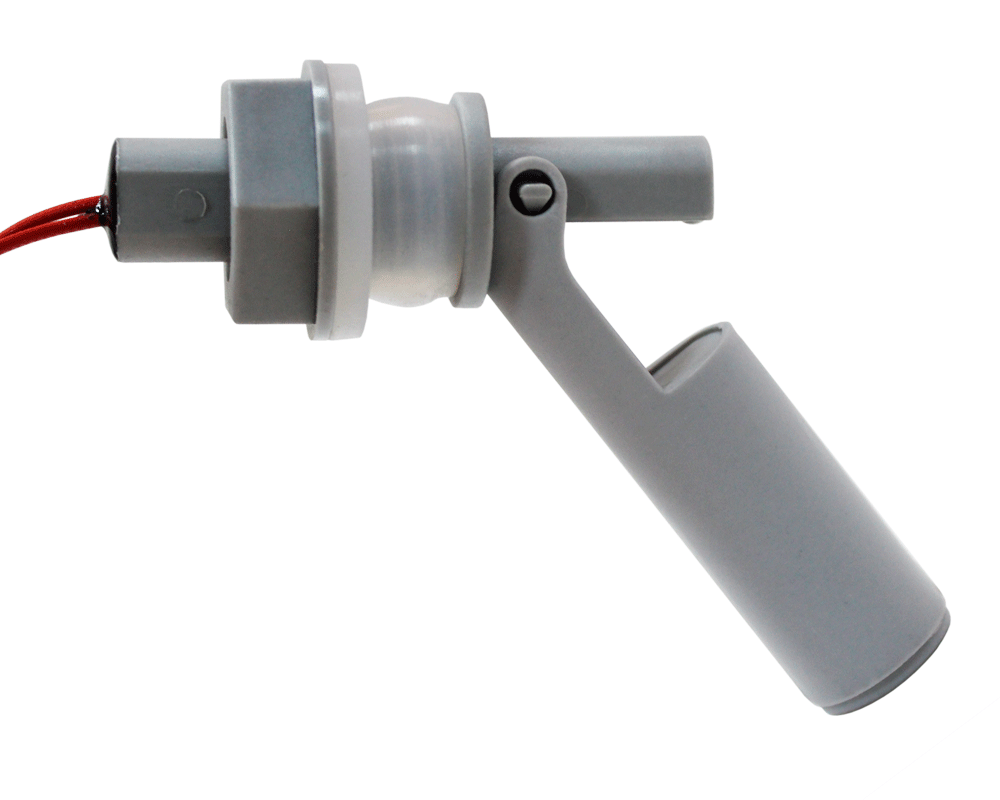

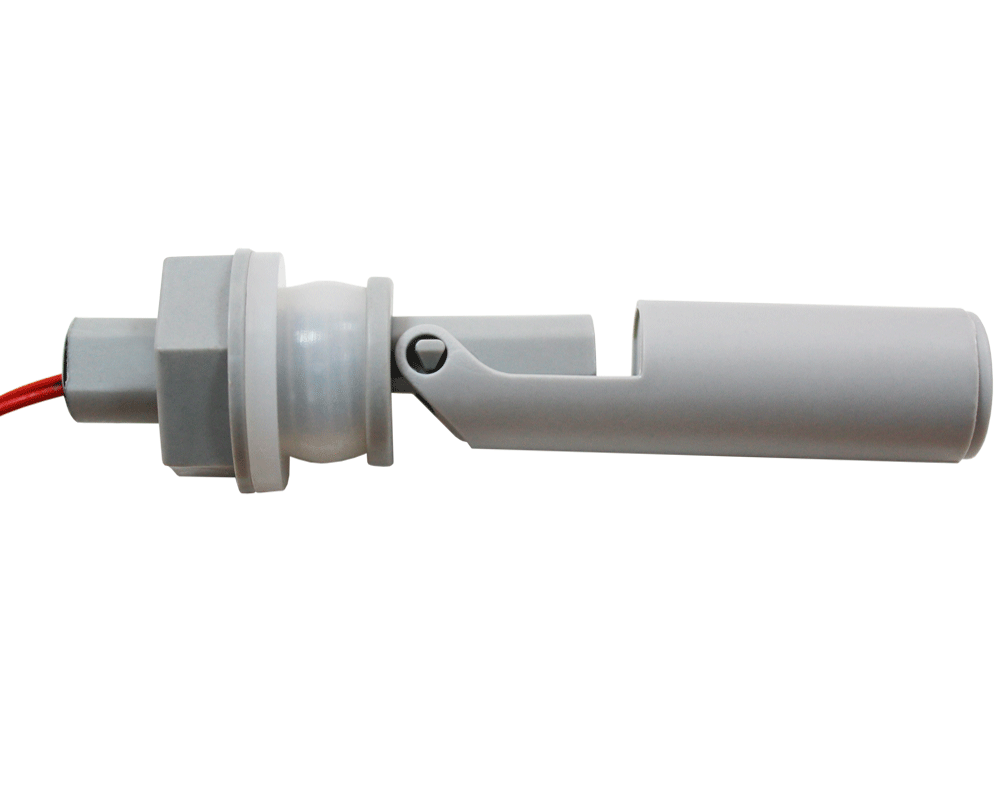

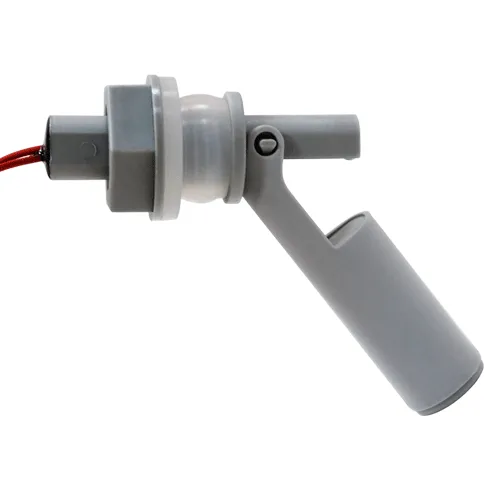

IL-BA-H-F16-F	PVDF	-20…+120°С	M16

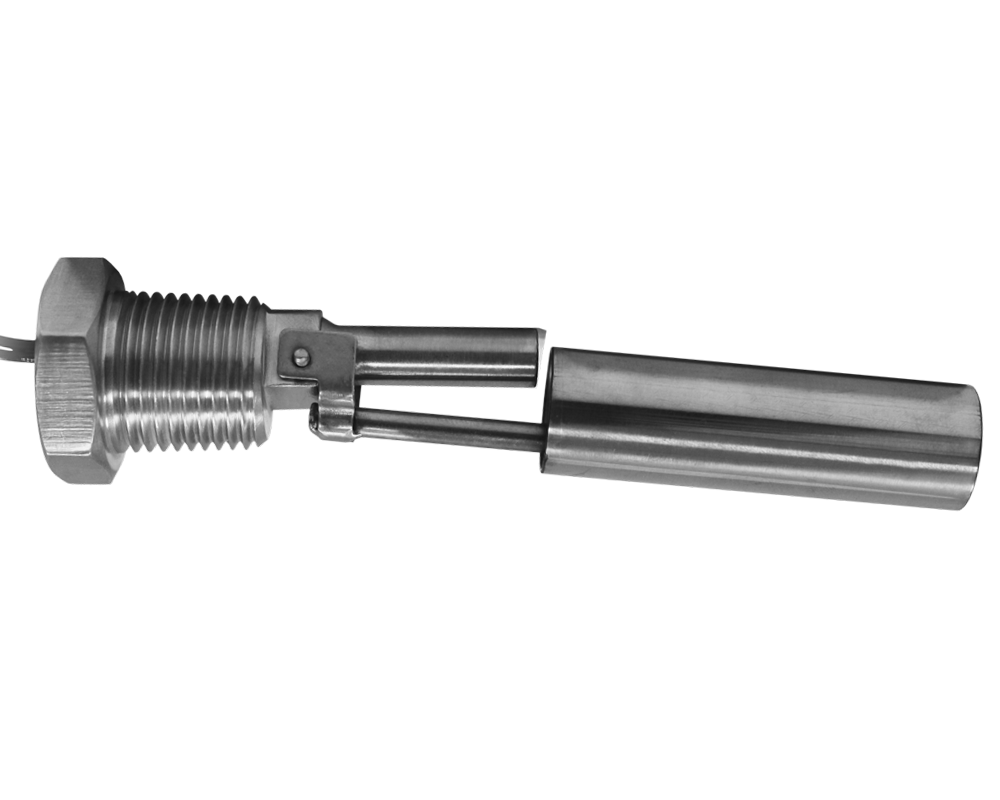

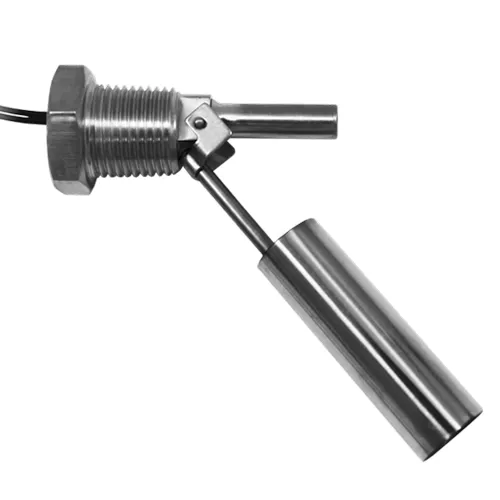

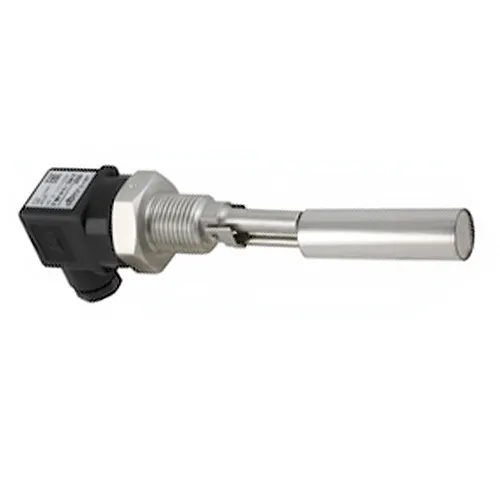

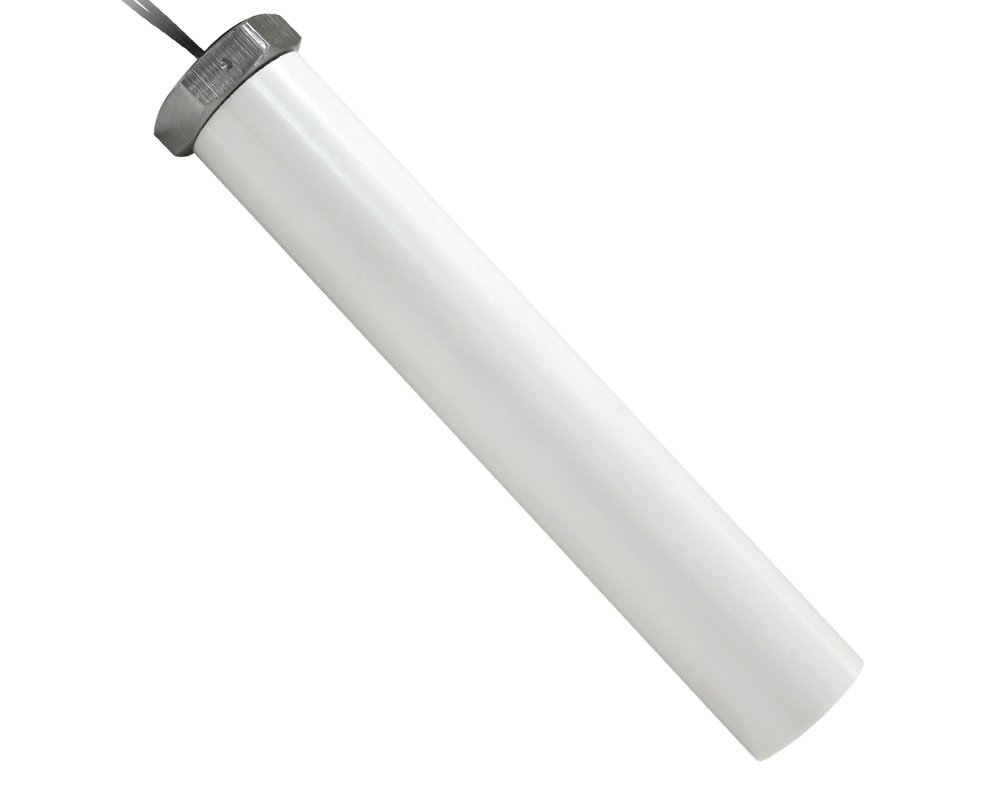

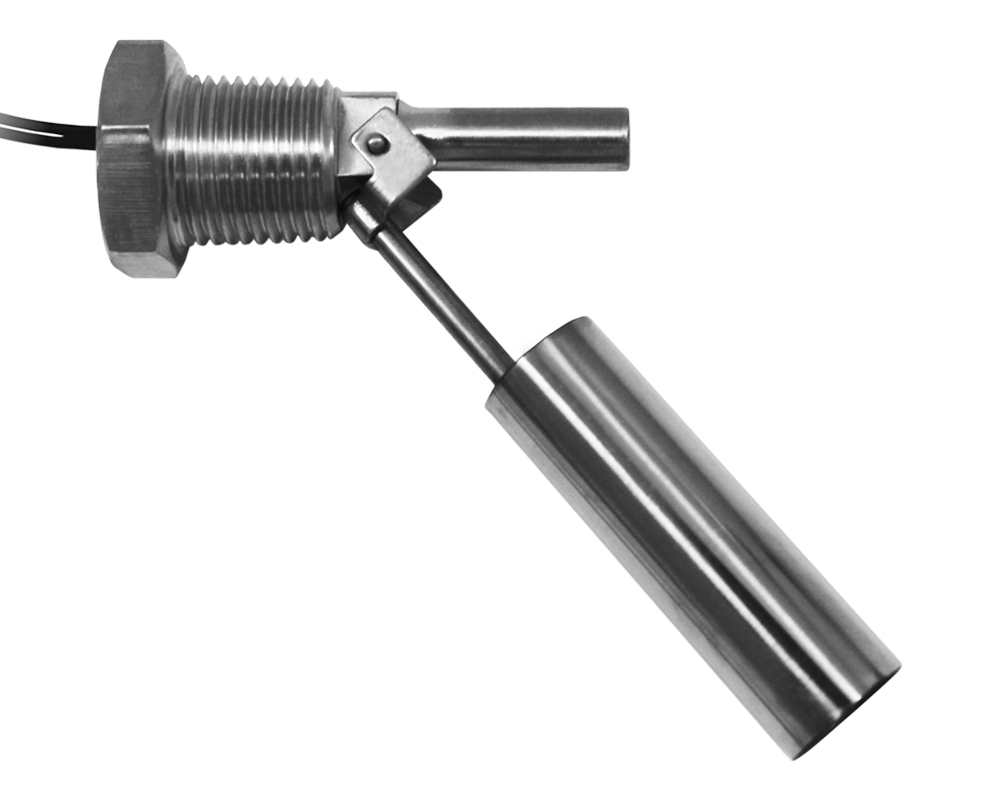

IL-BA-H-S1/2NPT-S	нерж.сталь	-20…+120°С	1/2"NPT

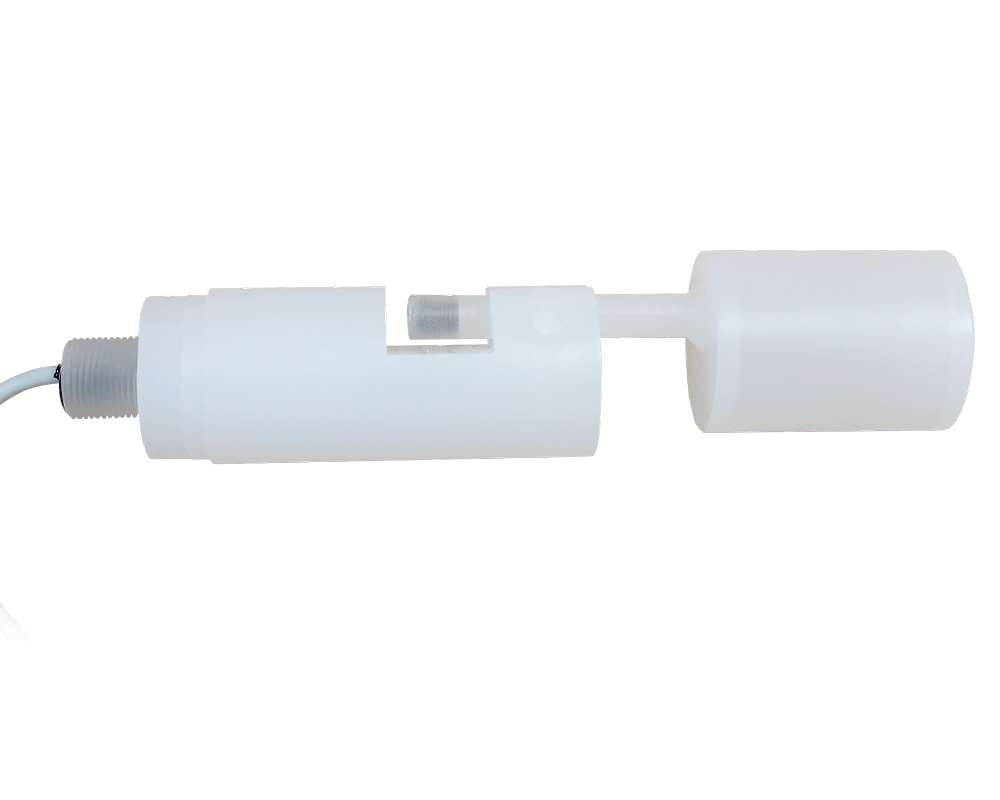

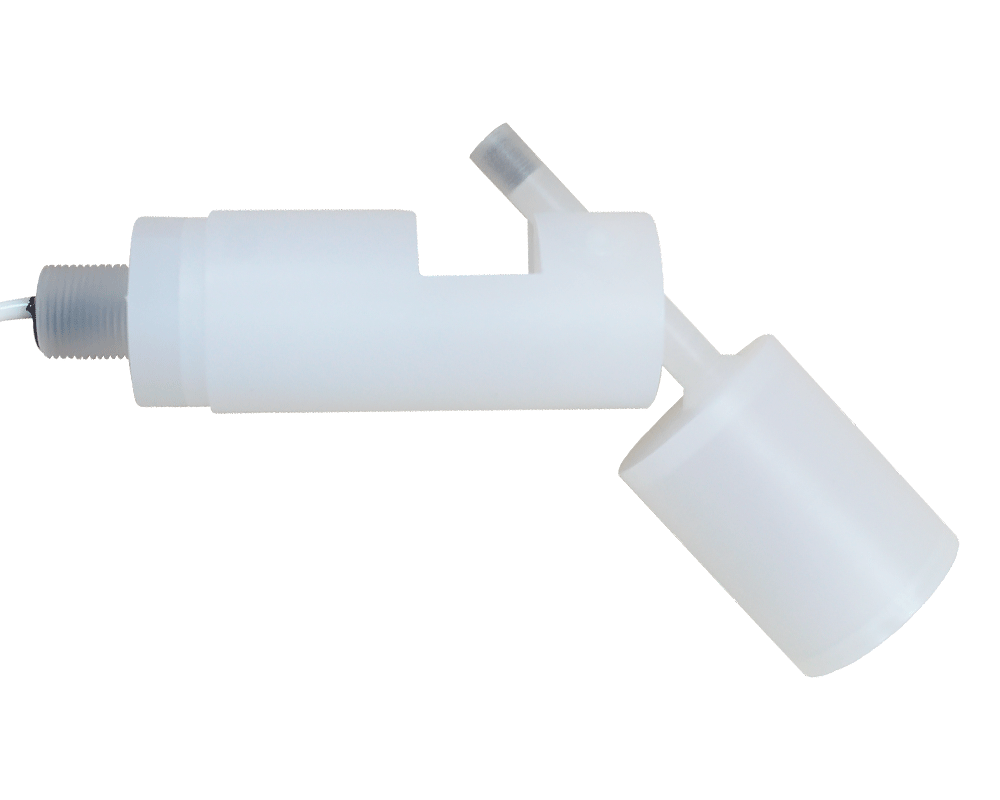

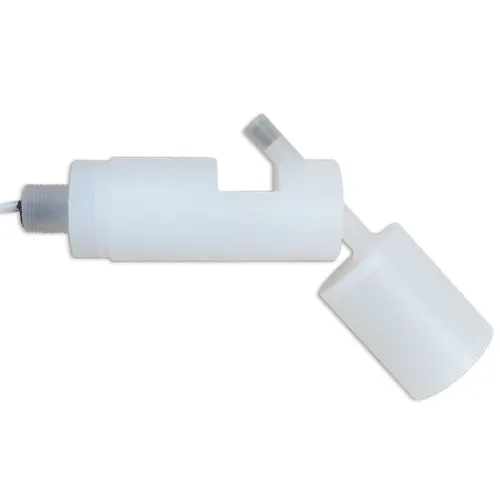

IL-BA-H-P20-P	полипропилен	-20…+80°С	M20
Серия BA-V — вертикальное исполнение

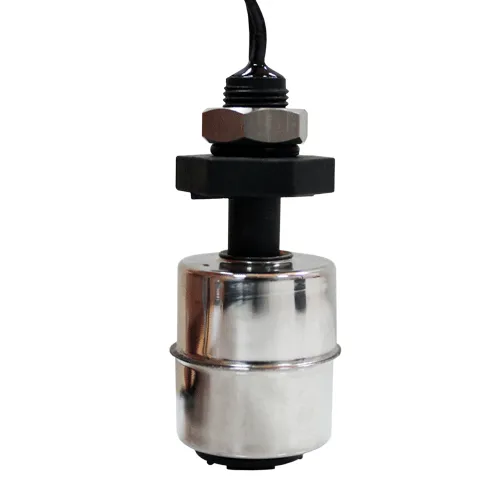

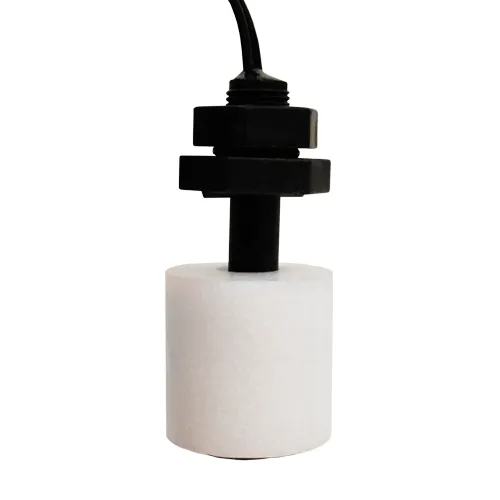

IL-BA-V-P1/8PF-P25	Ø25 мм, полипропилен	-20…+80°С	1/8"PF

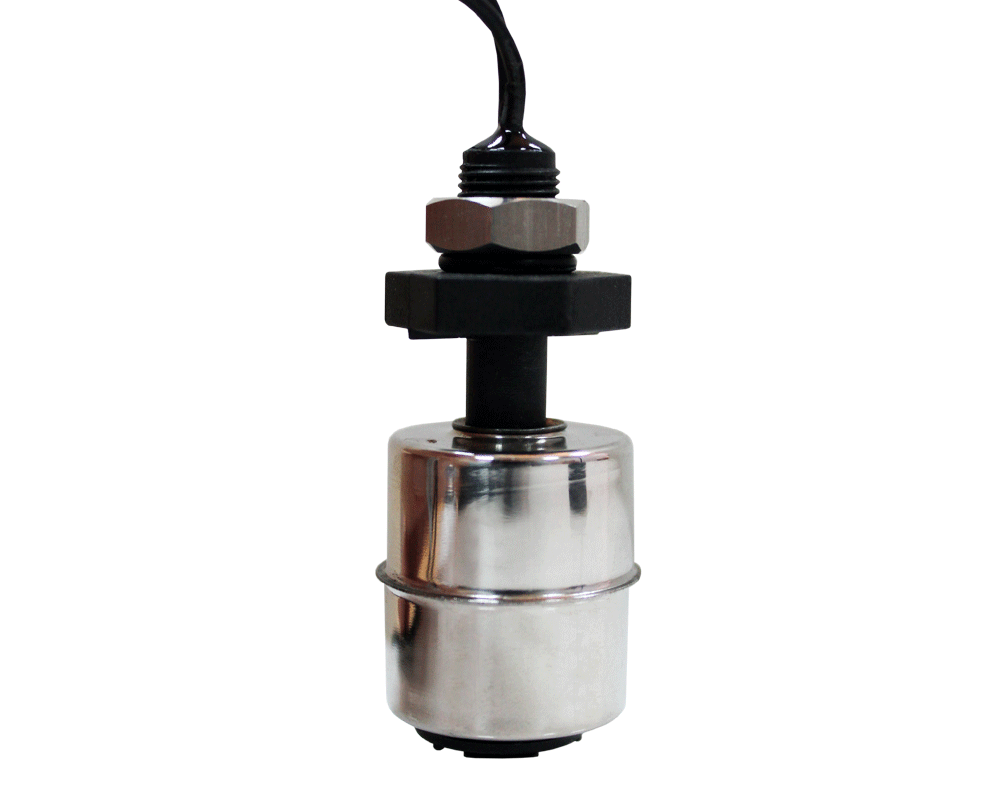

IL-BA-V-P1/8PF-S25	Ø25 мм, нерж.сталь	-20…+120°С	1/8"PF

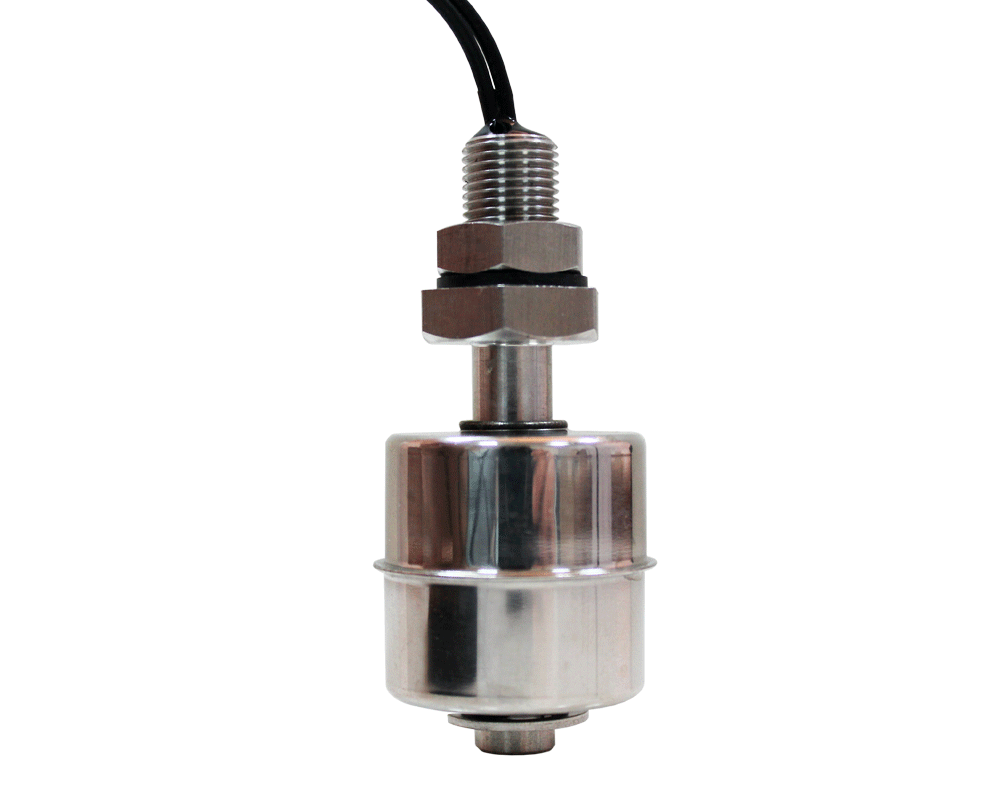

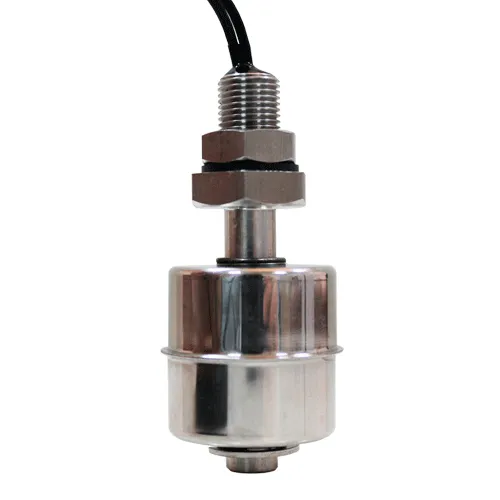

IL-BA-V-S1/8PF-S28	Ø28 мм, нерж.сталь	-20…+120°С	1/8"PF

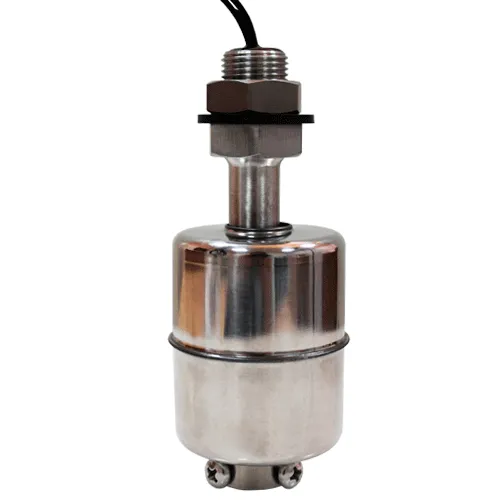

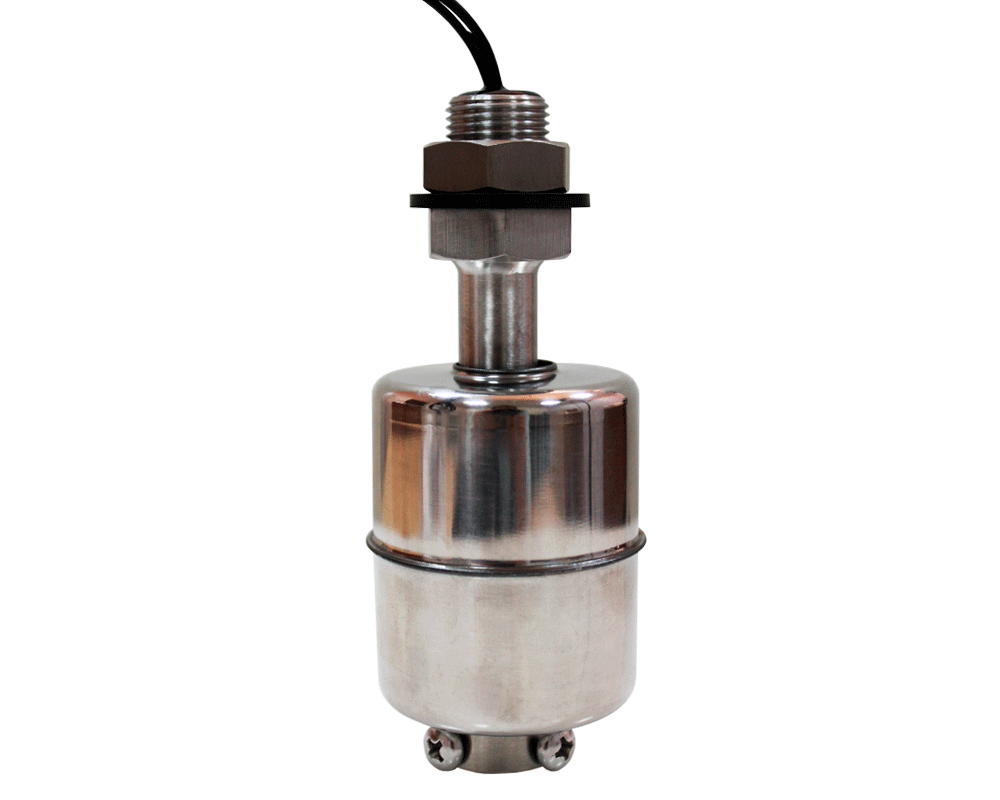

IL-BA-V-S3/8PF-S45	Ø45 мм, нерж.сталь	-20…+120°С	3/8"PF
Серия BA-VH — Г-образное исполнение

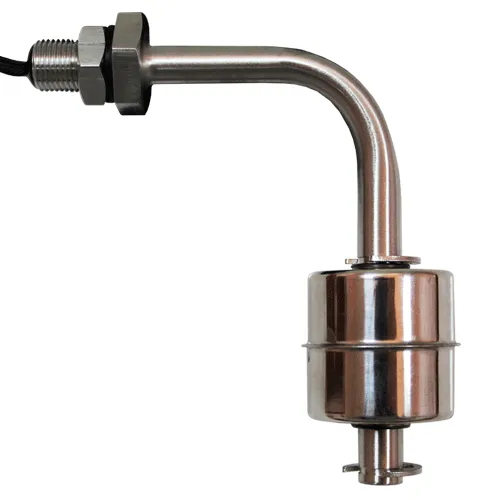

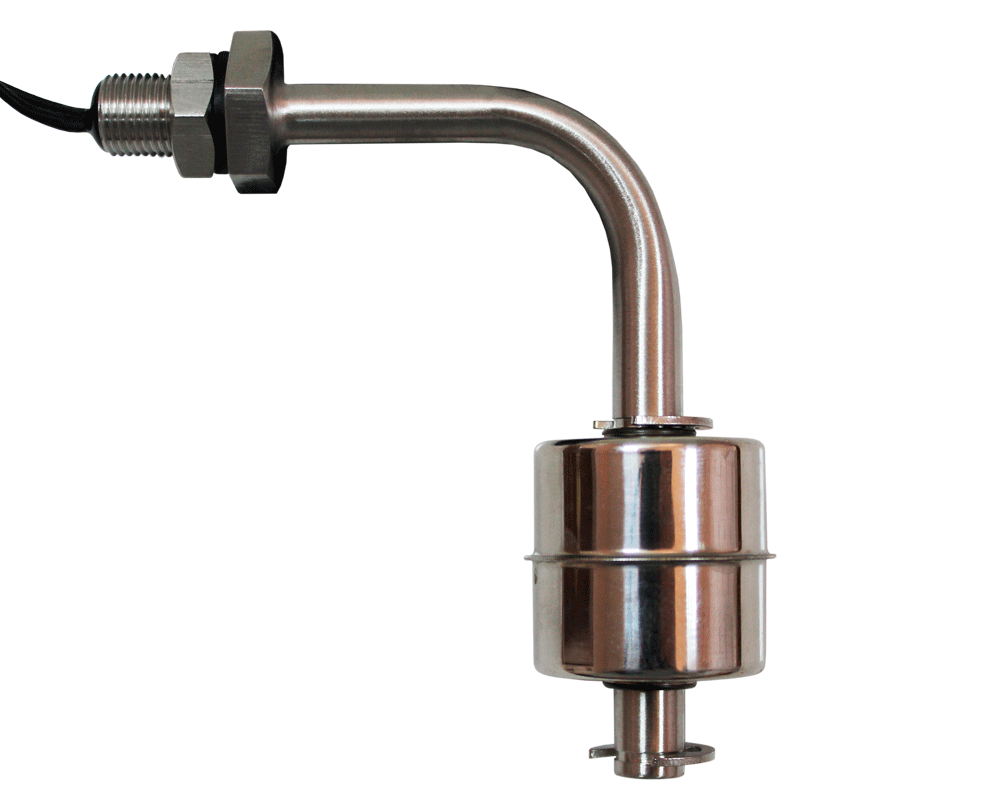

IL-BA-VH-S1/8PF-S28	Ø25 мм, нерж.сталь	-20…+120°С	1/8"PF

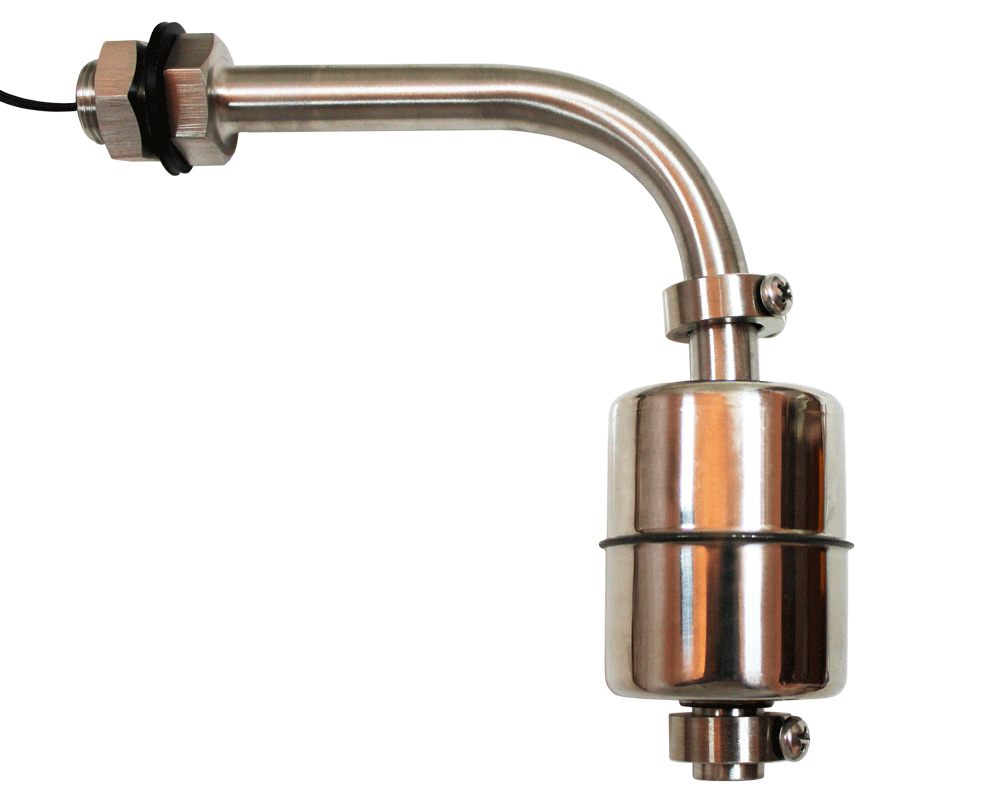

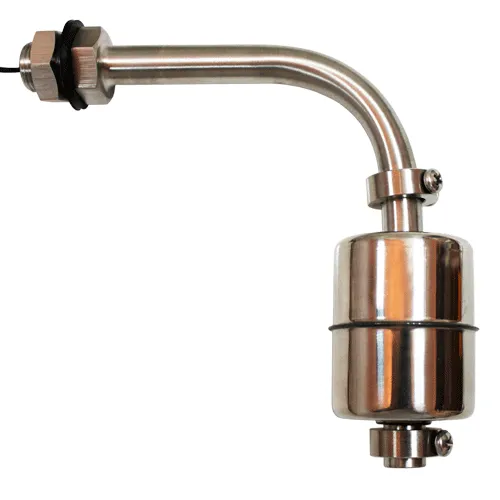

IL-BA-VH-S3/8PF-S45	Ø45 мм, нерж.сталь	-20…+120°С	3/8"PF

Преимущества и особенности герконовых сигнализаторов уровня INNOLEVEL

Герконовые сигнализаторы уровня серии IL-BA-H/V/VH очень просты и нетребовательны в эксплуатации. Главное выполнить правильный монтаж, периодическое обслуживание при этом не требуется. Другие важные эксплуатационные достоинства приборов:

• Не чувствительны к наличию пены, грязи или пыли на поверхности рабочей среды.
• Не требуют дополнительного источника питания.
• Могут напрямую подключаться к коммутирующей аппаратуре (контактор, реле, частотный преобразователь).
• Простой монтаж и быстрый ввод в эксплуатацию.
• Герметичное исполнение корпуса со степенью защиты IP67.
• Высокий переключающий ресурс.

Принцип работы поплавковых герконовых сигнализаторов уровня жидкости InnoLevel

Основные конструкционные элементы герконовых поплавковых датчиков уровня:

• кабель;
• резьбовой крепеж;
• неподвижный шток с герконом;
• поплавок с магнитом.

Принцип действия датчиков заключается в срабатывании геркона при приближении к нему магнита. Для датчиков вертикальной установки, поплавок с магнитом, который движется вдоль оси направляющей трубки, поднимается вместе с уровнем контролируемой жидкости пока не достигнет геркона, чем самым замкнёт контакты и не просигнализирует о достижении уровня. Для датчиков боковой установки, срабатывание заключается в изменении угла наклона, которое происходит из-за увеличивающегося уровня жидкости.

В конструкции отсутствуют сложные механические элементы, поэтому датчик надежен и имеет высокий эксплуатационный ресурс. Но у контролируемого вещества должны отсутствовать клейкие свойства или очень липкие включения, иначе есть вероятность застревания сигнализатора в одном положении.

Применение датчиков уровня жидкости серии IL-BA-H/V/VH

Поплавковый герконовый датчик уровня жидкости серии IL-BA-H/V/VH подходит для работы с широким спектром веществ в разных отраслях промышленности. Например:

• Нефтехимические и топливные производства: масла, бензин, дизель и т.п.
• Пищевые предприятия: не сильно сладкие напитки, вода, вино.
• Химия: кислотные, спиртовые растворы.
• Жилищно-коммунальное хозяйство: вода в накопительных баках.
• Очистные сооружения: сточные воды.

Сигнализаторы могут использовать для управления запорной арматурой, насосными станциями и другим технологическим оборудованием. К основным задачам, которые решают с помощью поплавковых датчиков уровня, относят:

• Сигнализация о достижении предельного уровня в баке.
• Автоматическое наполнение и опорожнение емкостей.
• Подкачка жидкости в бак с помощью насоса в автономном режиме.
• Защита резервуаров от переполнения.
• Защита насосного оборудования от «сухого хода».

Универсальная выходная группа реле позволяет интегрировать датчики INNOLEVEL в систему любой сложности: от небольшого локального контура до централизованной АСУ ТП.

Технические характеристики поплавковых датчиков IL-BA-H/V/VH

Линейка сигнализаторов от INNOLEVEL включает в себя более 10 разных моделей. Они различаются по габаритам, принципу срабатывания и некоторым другим характеристикам. Основные параметры для всей серии:

• Материал изготовления поплавка – опционально: полипропилен, PVDF, нержавеющая сталь марки AISI 304.
• Коммутирующая способность: 220 В AC 0,5 A или 24 В DC 0,7 A
• Технологическое присоединение: 1/2"NPT, 1/8"PF, 3/8"PF, M16, M20
• Рабочий диапазон температуры
  • для полипропилена: от -20 до +80°С
  • для PVDF: от -20 до +120°С
  • для нержавеющей стали: от -20 до +120°С
• Предельное давление среды: до 10 бар
• Температура хранения и транспортировки: от -20 до +80°С
• Максимальная длина кабеля: 0,5 м
• Степень защиты: IP67

Документация

Более подробную техническую информацию о линейке поплавковых сигнализаторов уровня INNOLEVEL серии IL-BA-H/V/VH можно получить из следующей документации:

Инструкции по эксплуатации и код заказа поплавковых датчиков уровня INNOLEVEL:

• Серия BA-H (горизонтальное исполнение)
• Серия BA-V (вертикальное исполнение)
• Серия BA-VH (Г-образное исполнение)

Паспорта:

• Серия BA-H
• Серия BA-V
• Серия BA-VH
