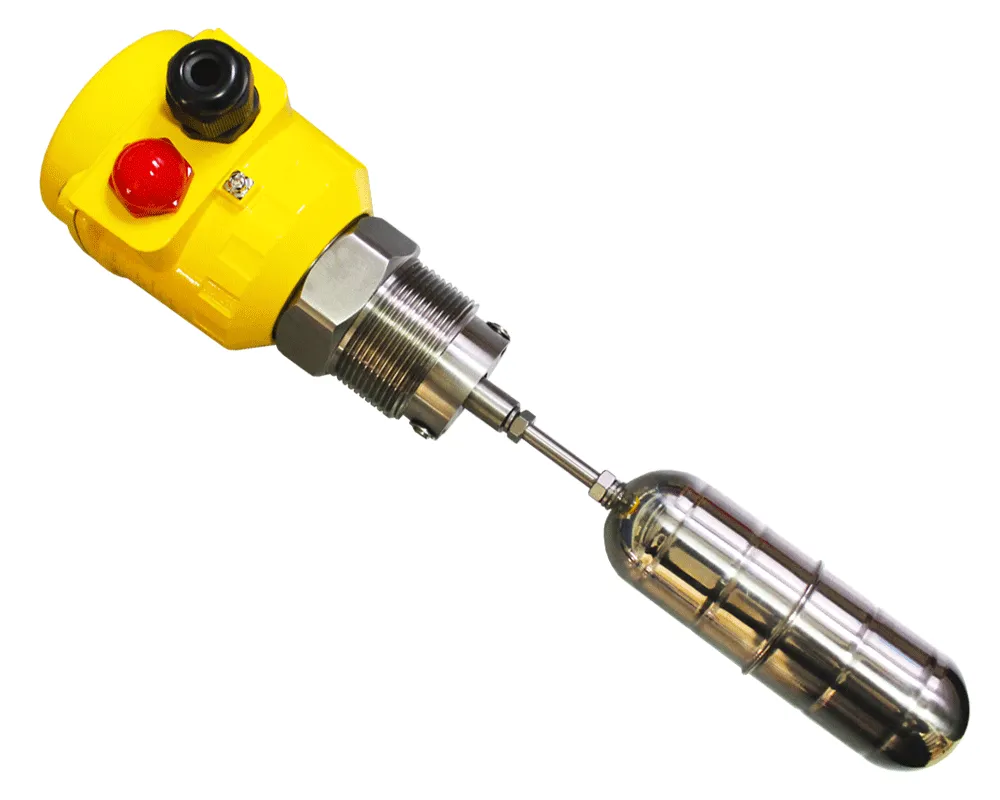

Поплавковые герконовые сигнализаторы жидкости EMA LS
Поплавковый сигнализатор уровня EMA серии LS – это отличное решение для контроля предельных значений уровня различных жидких сред. Датчики серии имеют два исполнения корпуса с удобным электрическим подключением, погружную часть с надежным подвижным механизмом, а также герметичные и прочные уплотнительные элементы для установки непосредственно в емкость или бак.
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: LS0001

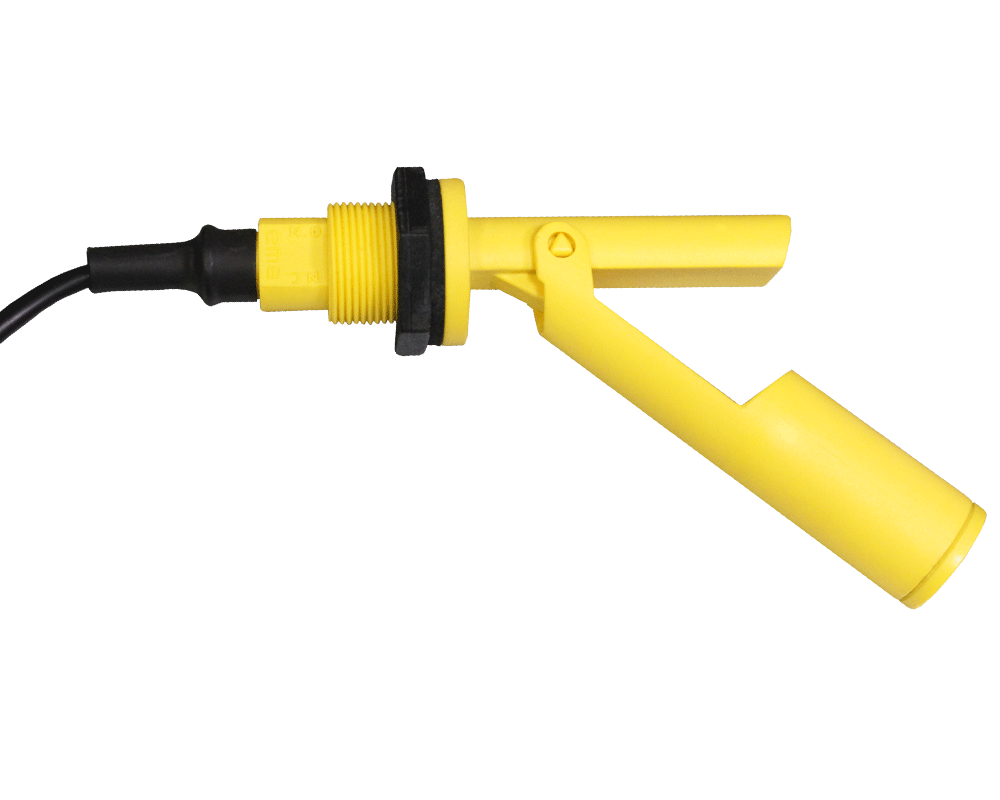

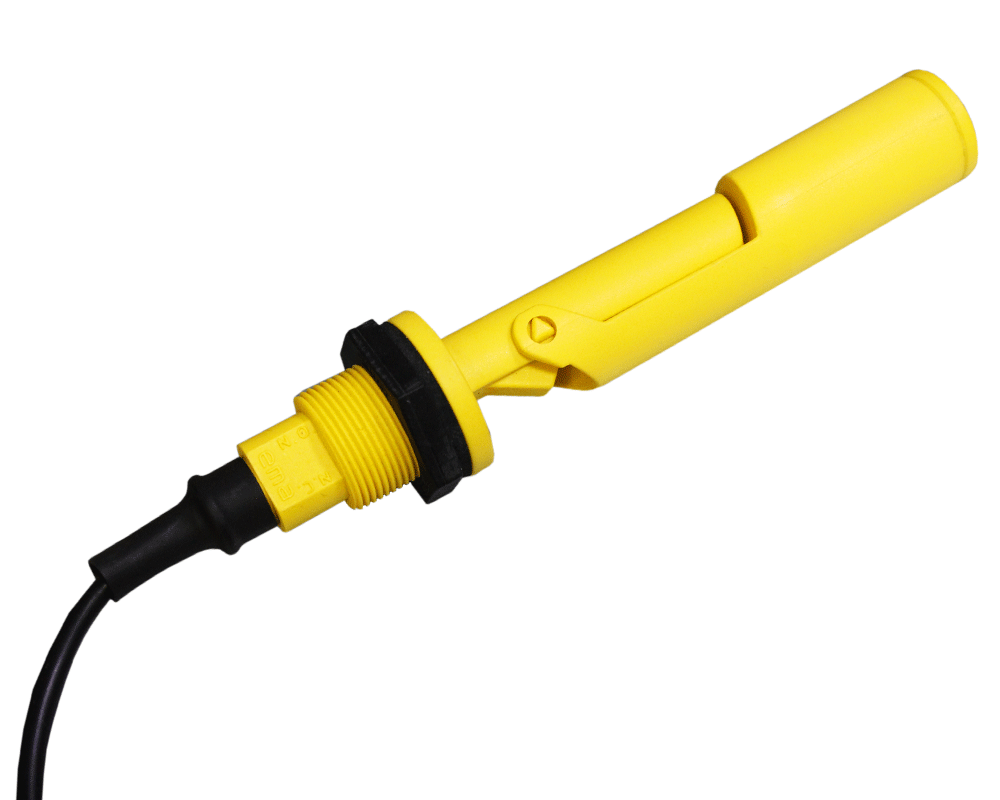

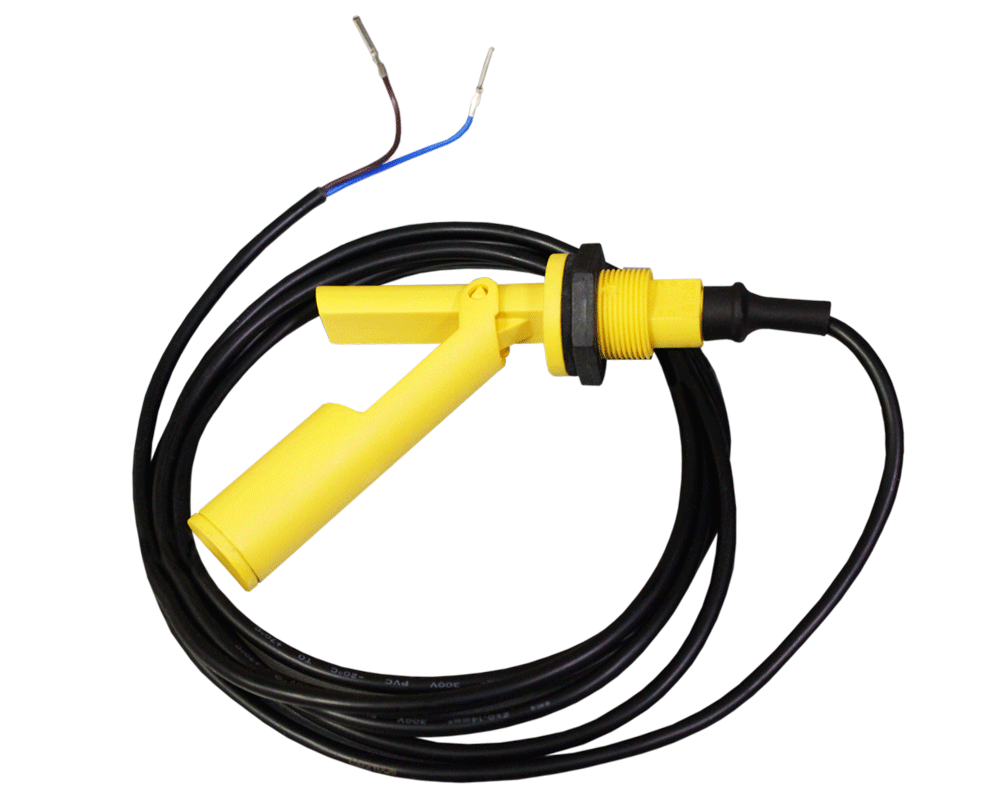

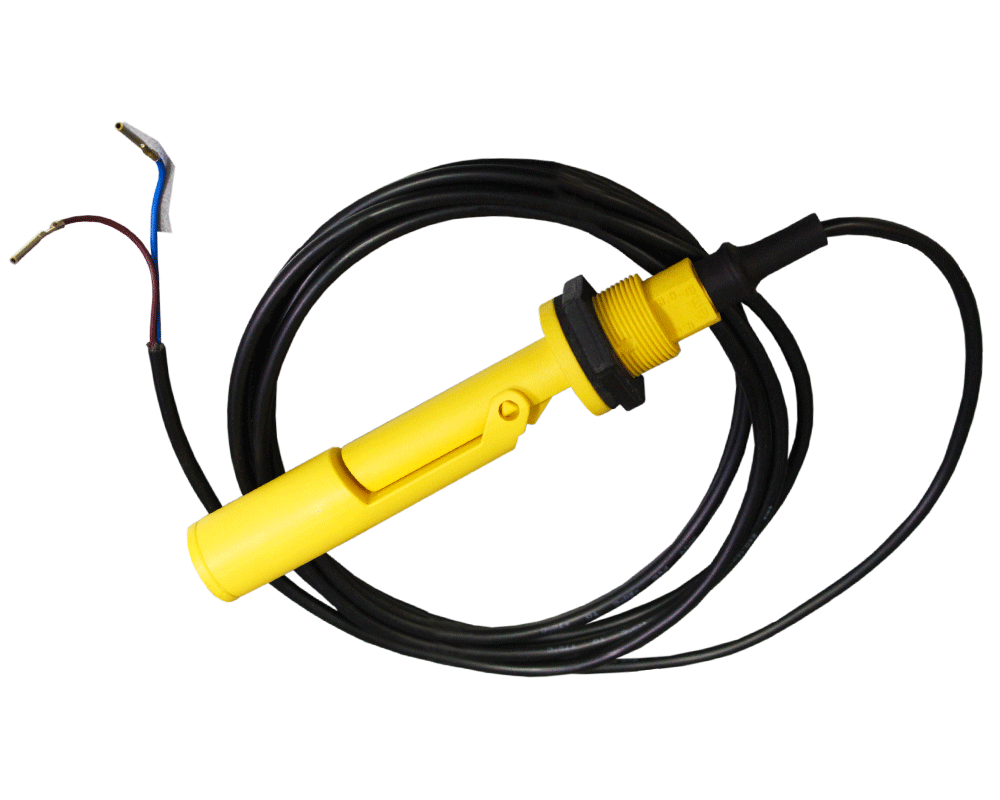

Поплавковый магнитный сигнализатор уровня EMA-LS0001- простой и надежный сигнализатор для контроля предельных значений уровня в различных емкостях и резервуарах. Предназначен для контроля воды, водных растворов, масляных сред и различных химических веществ.
|
2 508 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: LS0003

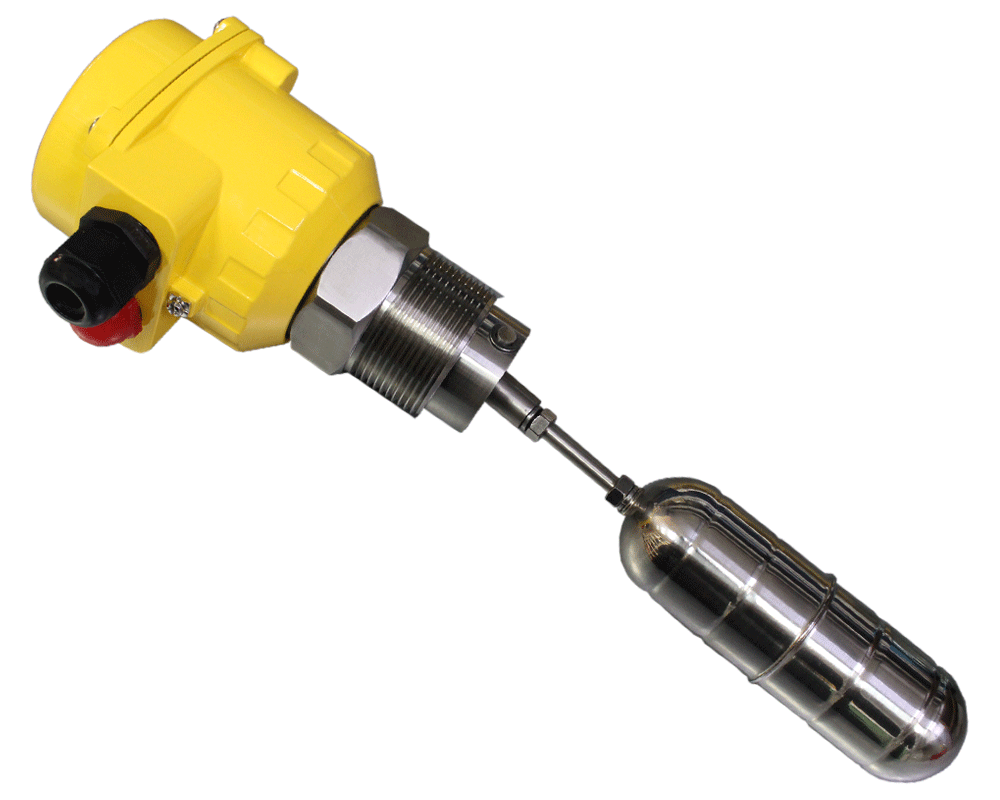

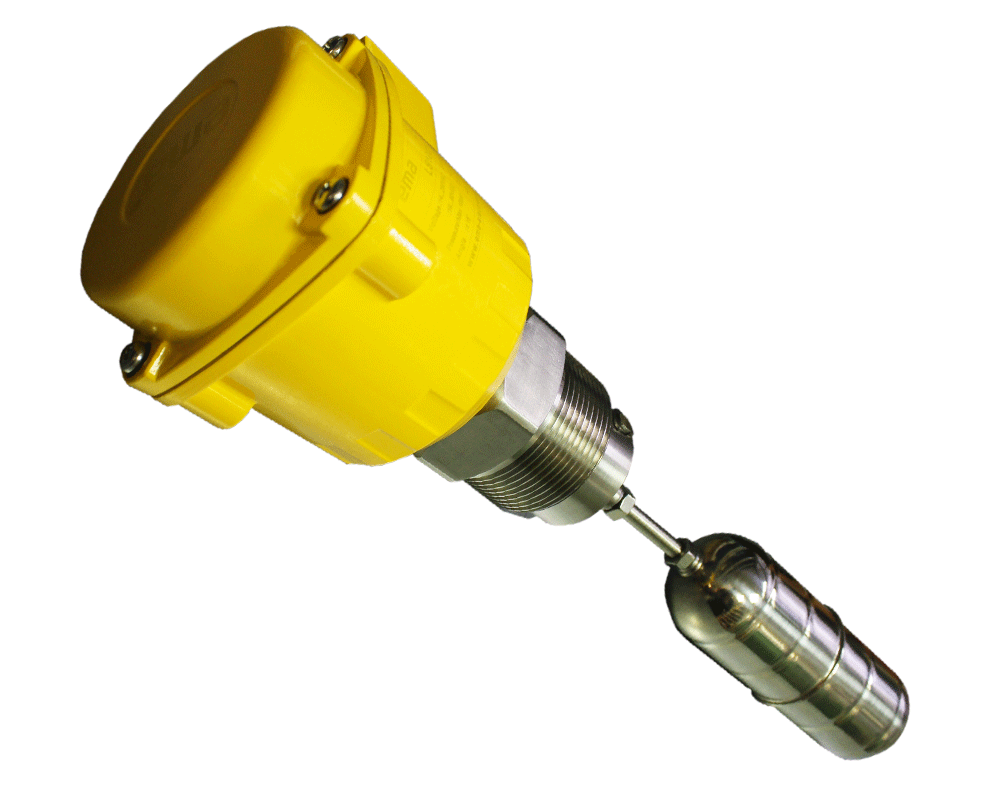

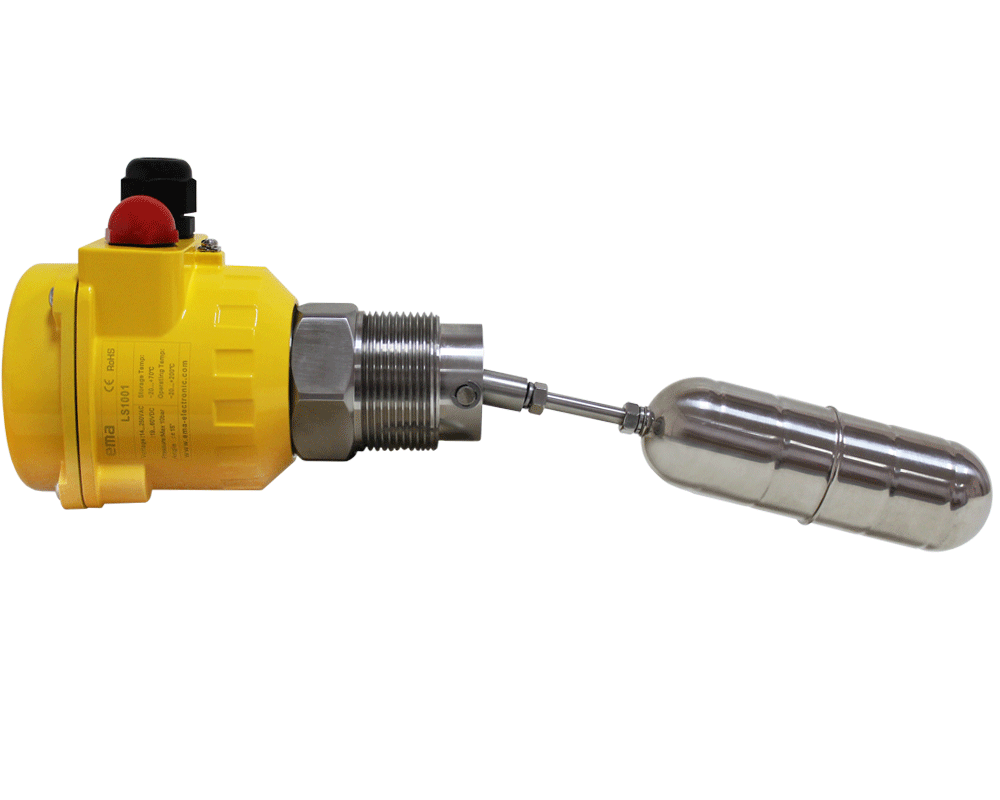

Поплавковый магнитный сигнализатор уровня EMA-LS0003 - простой и надежный сигнализатор для контроля предельных значений уровня в различных емкостях и резервуарах. Предназначен для контроля воды, водных растворов, масляных сред и различных химических веществ.
|
8 951 руб./шт
-
+
Заказать
|
Назначение поплавковых герконовых датчиков уровня EMA
Герконовый поплавковый датчик уровня EMA – простой и надежный сигнализатор для контроля предельных значений уровня в различных емкостях и резервуарах. Прибор устанавливают для сигнализации о достижении минимального, максимального, промежуточного или аварийного уровня.

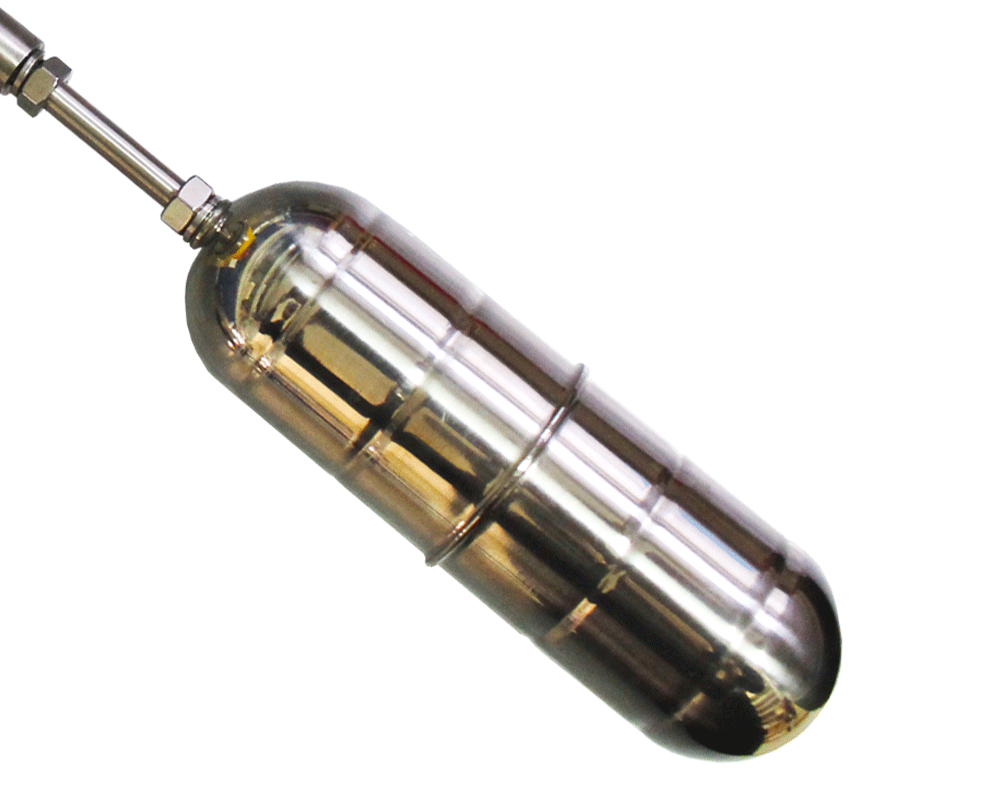

Корпус сигнализатора имеет небольшие габаритные размеры и лаконичный дизайн. Погружной элемент, в зависимости от конкретной модели, изготавливают из пластика или нержавеющей стали. Датчики с поплавком из нержавеющей стали способны работать в более широком диапазоне температур, контактируя с химически-агрессивными веществами.
Выходной канал представлен SPDT реле (один полюс, два направления). Коммутационная способность составляет от 0,5 до 3 А, в зависимости от модели. Поэтому в паре с сигнализатором рекомендуется использовать промежуточное маломощное реле.
Модификации герконовых датчиков уровня EMA
Для заказа доступны два модельных исполнения герконовых сигнализаторов уровня EMA.
При подборе поплавковых сигнализаторов следует помнить о некоторых особенностях их эксплуатации, а именно:
- Рабочее вещество не должно быть клейким.
- Наличие волны или другая сильная динамика жидкости может приводить к неправильному срабатыванию устройства.
Чтобы убедиться, подойдет ли для решения конкретной задачи сигнализатор EMA, вы можете обратиться к нашим специалистам. Инженеры проконсультируют и помогут подобрать оптимальную модель и исполнение.
Преимущества и особенности поплавковых магнитных сигнализаторов уровня EMA
Поплавковый сигнализатор уровня жидкости EMA очень прост и удобен в эксплуатации. Датчик требуется только правильно смонтировать на емкость и подключить. Калибровка или любая другая настройка не нужны. У прибора минималистичная конструкция и отсутствуют детали, подверженные быстрому износу. Из других эксплуатационных достоинств следует выделить:
- Надежный принцип действия.
- Небольшие габаритные размеры.
- Отсутствие необходимости постоянного обслуживания.
- Эксплуатационный ресурс рассчитан на минимум 2 000 000 срабатываний.
Принцип работы магнитных датчиков уровня EMA LS
Конструкция и устройство поплавкового сигнализатора уровня отличается простотой и практичностью. Датчик состоит из внешней и погружной части. Погружная часть состоит из неподвижного элемента, в котором располагается магниточувствительный переключающий элемент (геркон или микропереключатель, в зависимости от модели) и подвижного с постоянным магнитом. Подвижная часть является поплавком, который поднимается уровнем жидкости в емкости. При этом магнитное поле воздействует на магниточувствительный переключающий элемент, что приводит к замыканию контактной группы. При снижении уровня все происходит наоборот, и электрическая контактная группа возвращается в исходное состояние.
Для фиксации сигнала о сработке может быть использовано реле, вторичное устройство или модуль контроллера. Для этого через контактную группу датчика следует коммутировать плюсовой сигнал или ноль.
Применение поплавкового сигнализатора EMA
Поплавковый сигнализатор уровня жидкости EMA предназначен для контроля воды, водных растворов, масляных сред и различных химических веществ. В зависимости от рабочей среды и температуры, следует выбирать исполнение погружного элемента. Для более агрессивных условий и при работе с химикатами лучше использовать конструкцию из нержавеющей стали. Для воды и других неагрессивных жидкостей подойдет пластиковый вариант.
С помощью сигнализаторов решают следующие технологические задачи:
- Защита насосного и другого оборудования от «сухого хода».
- Реализация автоматических алгоритмов управления процесса наполнения и опорожнения емкости.
- Защита емкостного оборудования от перелива.
- Контроль наличия материала в цистерне или резервуаре.
Конструктивное исполнение, простой принцип действия и набор решаемых задач делают магнитные поплавковые датчики уровня EMA подходящими для применения в следующих отраслях:
- Химическая отрасль.
- Пищевая промышленность (исполнение из нержавеющей стали AISI 304/316).
- Машиностроение.
- Котельные агрегаты.
- Водоподготовка и водоочистка.
Технические характеристики поплавковых герконовых датчиков уровня EMA LS
- Коммутируемое напряжение: макс. 240В AC/200В DC; 19…60В DC/14…250В АС
- Выходные контактные группы: НО/НЗ
- Коммутируемый ток
- серия LS0: <0,5 А
- серия LS1:
- Угол срабатывания: ±15°/±30°
- Технологическое присоединение: М18х1; G1½"A
- Электрическое подключение: М20х1,5; кабель PVC/PUR
- Максимальное рабочее давление: 1 МПа
- Рабочая температура: от -20 до +200°C
- Материал корпуса: РВТ; PP; алюминий
- Материал поплавка: РВТ; PP; SS 304; SS 316
Габаритные размеры
Документация
Более подробную техническую информацию о серии герконовых сигнализаторов уровня EMA LS можно получить из следующей документации:
