Поплавковые герконовые сигнализаторы жидкости ELEMENT в Санкт-Петербурге

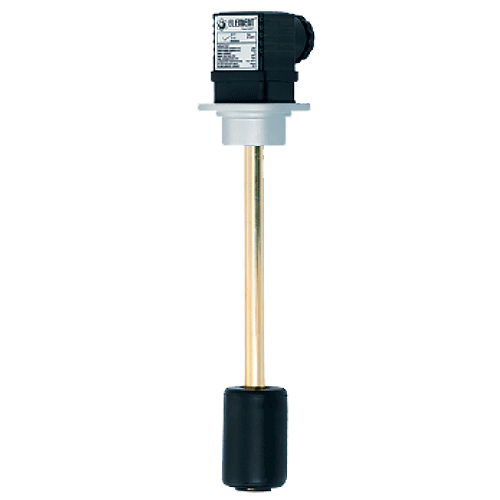

Серия поплавковых сигнализаторов ELT – надежные датчики уровня жидкой среды с опциональной длиной зонда. Устройство используют для контроля уровня в любом месте емкости, располагая его сверху.
Быстрый просмотр
|
В наличии: Много
Артикул: ELT-R2-100
Поплавковый герконовый датчик уровня ELT-R2-100 для контроля и сигнализации предельного уровня жидкости.
|
4 531 руб./шт
-
+
Заказать
|
Назначение датчиков ELT
Герконовый сигнализатор серии ELT представляет собой простое устройство для контроля уровня жидких сред в открытых и закрытых емкостях. Конструкция датчика состоит из поплавка с магнитом, зонда с расположенным в нем герконом и фланца (или резьбовой части) для технологической установки. Корпус полностью герметичен и обладает высокой степенью защиты IP65. Электрическая часть надежно изолирована от рабочей среды.
Коммутирующая способность датчика составляет 1 или 3 А, в зависимости от модификации. Тем не менее, для применения с ПЛК рекомендуется использовать промежуточное реле. Электрическое подключение осуществляется с помощью стандартного разъема DIN43650, что очень упрощает монтаж и демонтаж.
Особенности серии ELT
Серия поплавковых герконовых датчиков уровня жидкости ELT имеет следующие конструктивные опции:
- Длина зонда: от 100 до 1000 мм.
- Материал корпуса: латунь.
- Контактная группа: NO или NO/NC.
- Присоединение к емкости: фланцевое или резьбовое.
Из ключевых особенностей сигнализаторов следует выделить:
- Простой и надежный принцип действия.
- Быстрое электрическое подключение.
- Компактные размеры.
- Постоянное обслуживание не требуется.
Принцип работы сигнализаторов уровня жидкости ELT
У поплавковых сигнализаторов уровня жидкости ELT простой принцип действия. Рабочая часть устройства состоит из двух основных элементов:

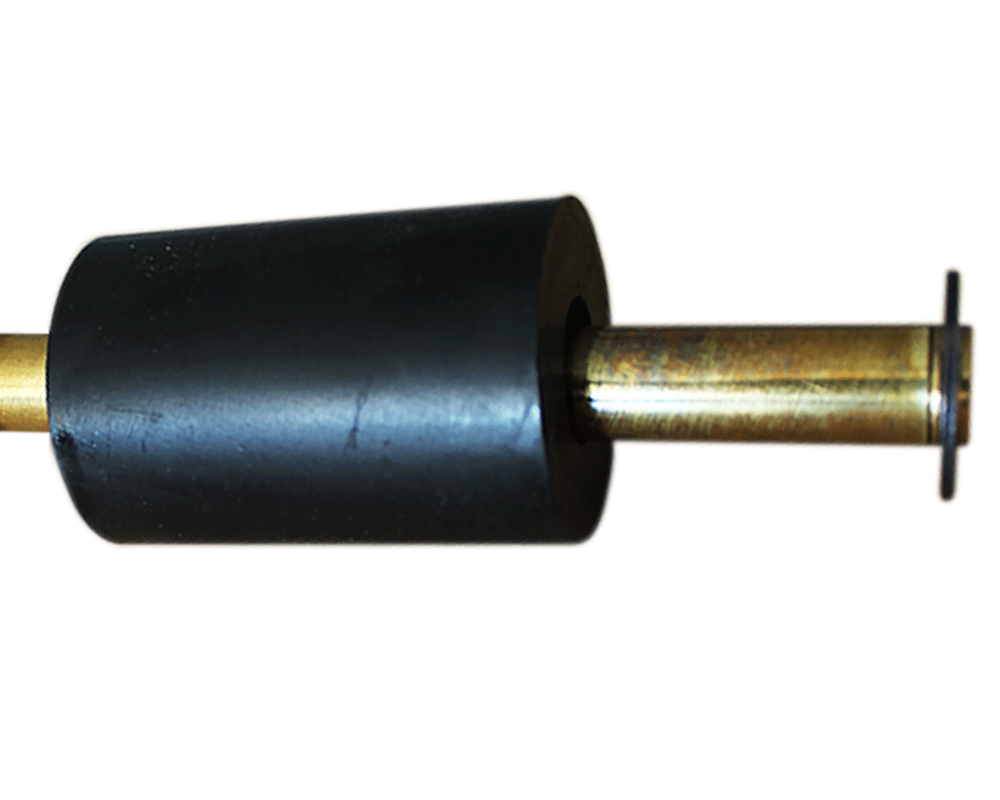

- поплавок с постоянным магнитом;
- зонд, в котором находится геркон.
При увеличении уровня жидкость поднимает поплавок, и контакты геркона замыкаются под действием магнитного поля. И наоборот. Такой способ очень прост и достаточно надежен. Имеет множество циклов срабатывания. Конструкция подвижной части выполнена в виде кольцевого магнита.
Применение сигнализаторов ELT магнитного типа
Поплавковые датчики-сигнализаторы уровня используют для работы с жидкими средами различной степени химической агрессивности. Возможны следующие применения:
- водоподготовка, водоочистные сооружения;
- химия и нефтехимия;
- пищевые производства;
- машиностроительная отрасль;
- котельные агрегаты;
- лабораторные установки и пр.
Поплавковые сигнализаторы могут быть использованы для контроля минимального, максимального и предельного уровня. С их помощью можно реализовать простые алгоритмы двухпозиционного регулирования, защиту от переполнения и сухого хода.
Технические характеристики сигнализаторов ELT
При выборе устройств для применения в конкретном технологическом процессе, необходимо четко сопоставлять условия эксплуатации с техническими параметрами. Поплавковые датчики-сигнализаторы уровня ELT обладают следующими характеристиками:
- Контактная группа: 2х контактный NO, перекидной NO/NC.
- Максимальное напряжение: 250 В АС/DC, 400 В АС/DC.
- Коммутирующая способность: 3А/ 1А.

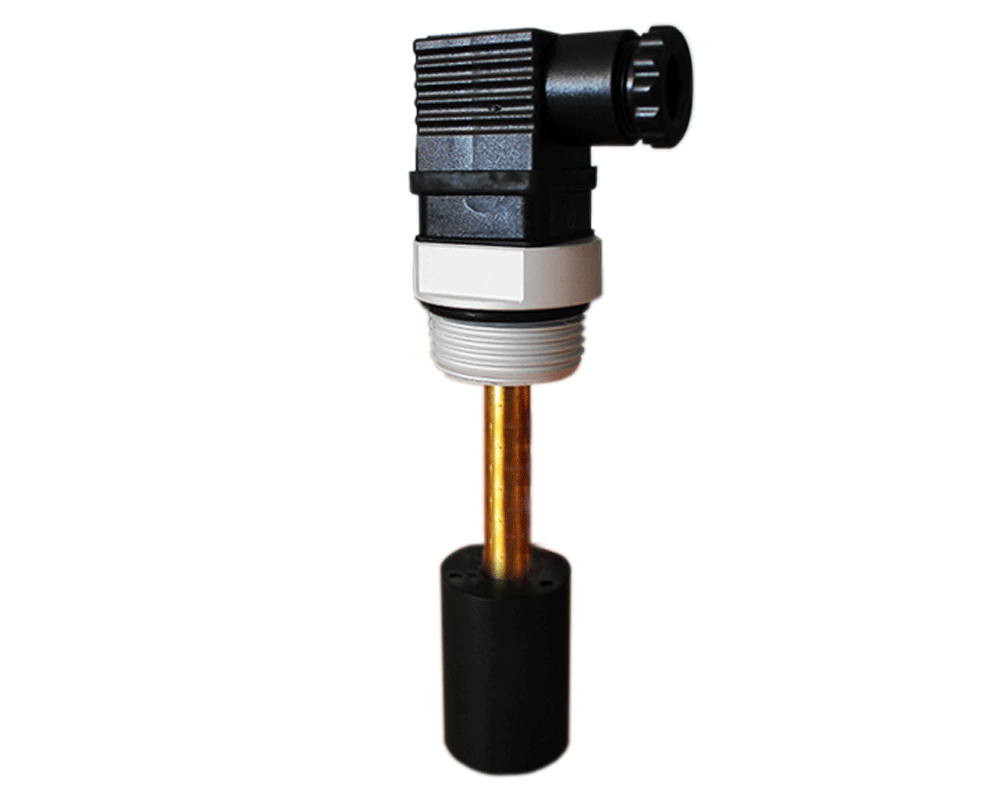

- Технологическое присоединение: фланцевое, резьбовое G1".
- Электрическое присоединение: разъем стандарта DIN43650.
- Диапазон рабочей температуры: -35…+100°C.
- Материалы
- фланец: алюминий,
- зонд: латунь,
- поплавок: нитрильный каучук (NBR).
- Степень защиты корпуса: IP65.
Габаритные размеры

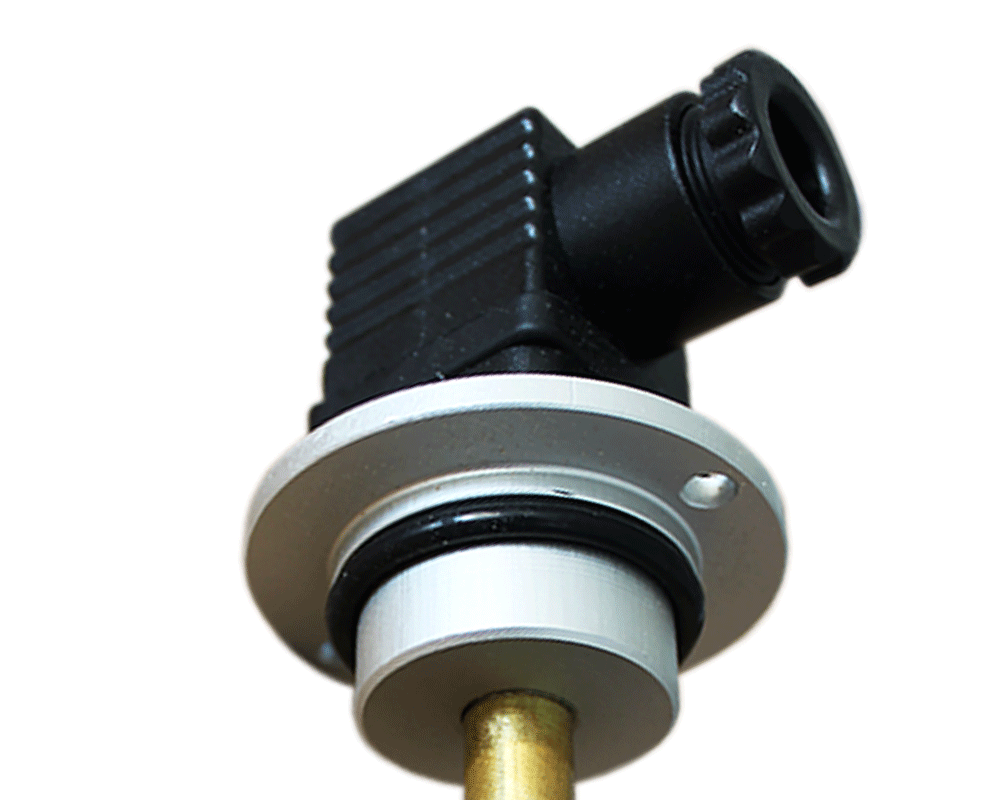

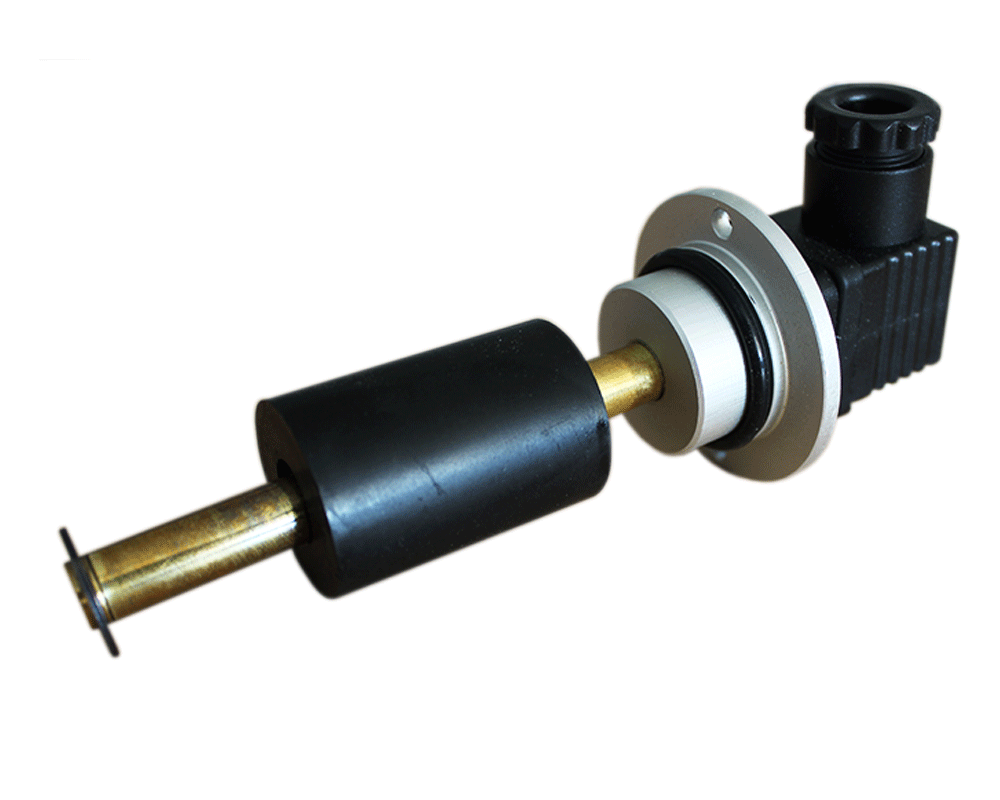

Фланцевое исполнение |
Резьбовое исполнение |
Документация
Более подробную техническую информацию вы можете получить из следующей документации:
