Пневматические поршневые вибраторы серии FP
Поршневой пневмовибратор FP используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: XSON-FP-25-M
Поршневой пневмовибратор XSON-FP-25-M используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
8 874 руб./шт
-
+
Заказать
|
||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Достаточно
Артикул: XSON-FP-60-M
Поршневой пневмовибратор XSON-FP-60-M используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
28 906 руб./шт
-
+
Заказать
|
||||||||||
В наличии Быстрый просмотр
|
В наличии: Мало

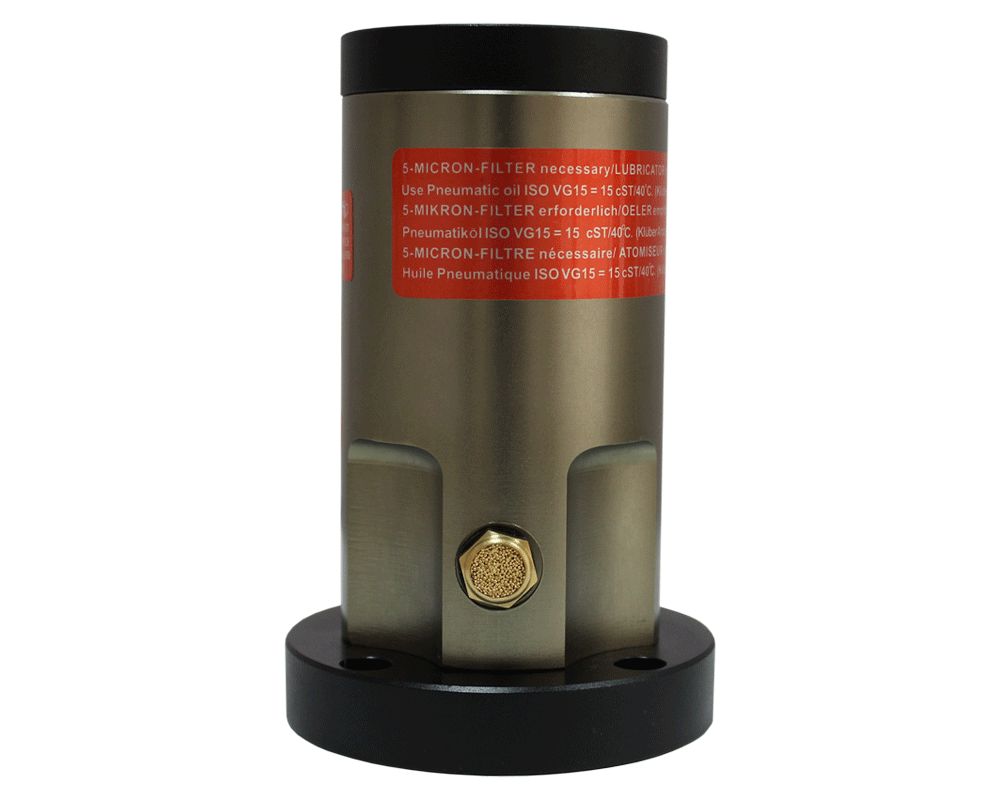

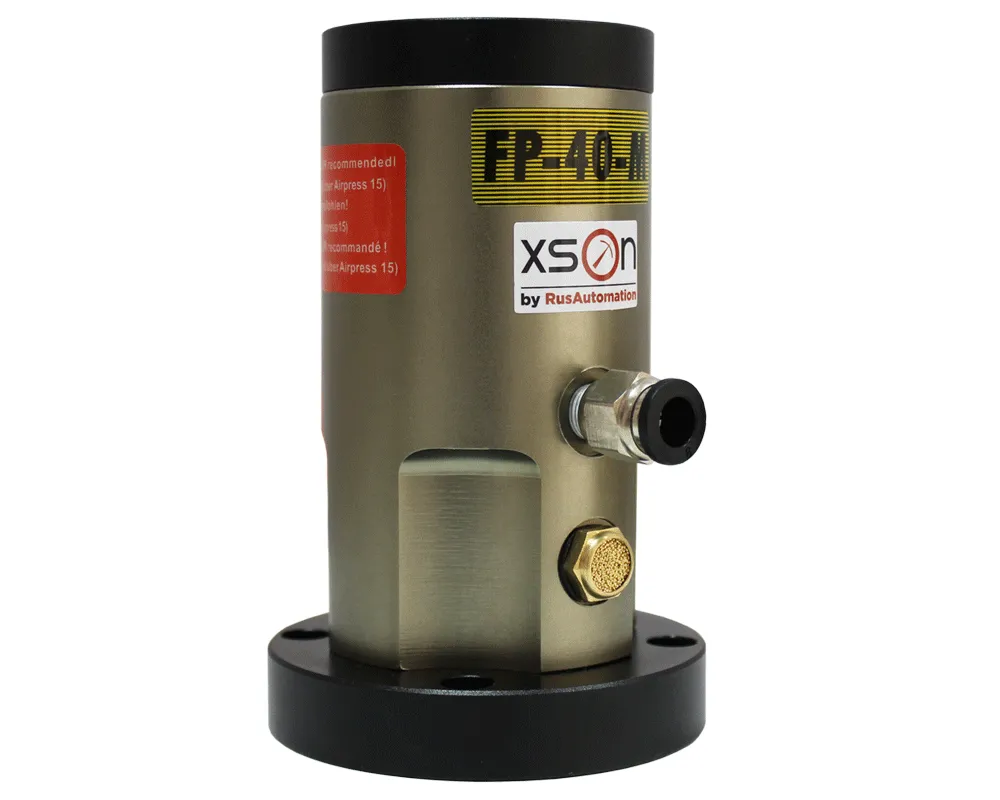

Артикул: XSON-FP-40-M
Поршневой пневмовибратор XSON-FP-40-M используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
14 199 руб./шт
-
+
Заказать
|
||||||||||
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: XSON-FP-32
Поршневой пневмовибратор XSON-FP-32 используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
11 663 руб./шт
-
+
Заказать
|
||||||||||
В наличии Быстрый просмотр
|
В наличии: Достаточно

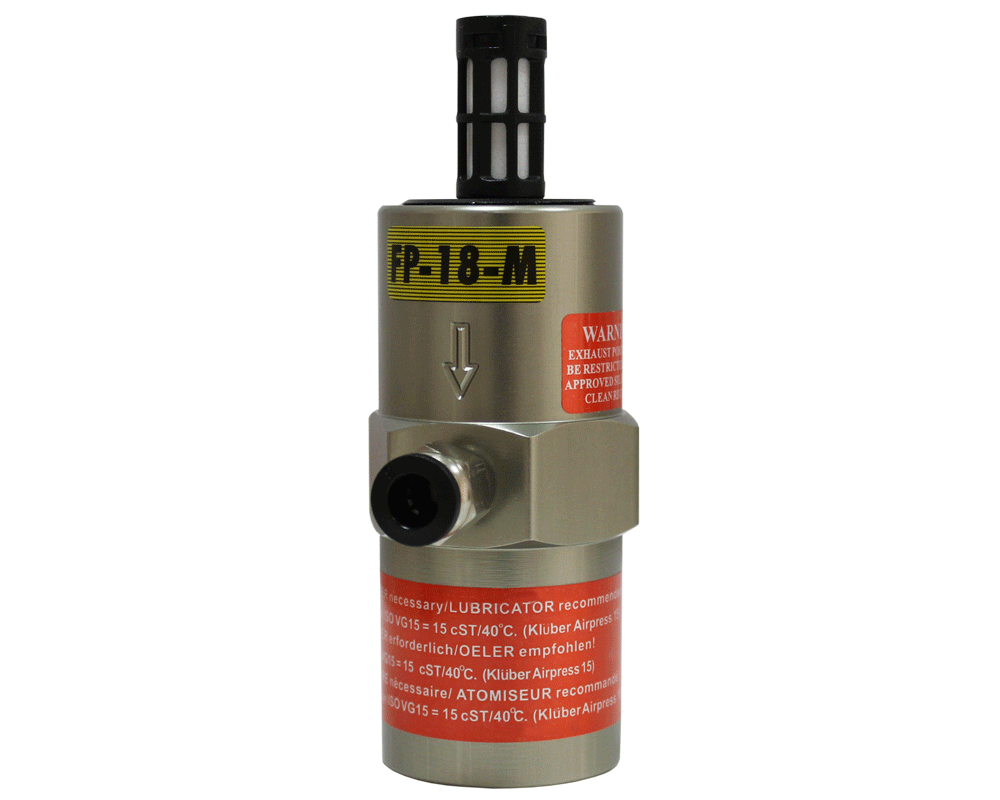

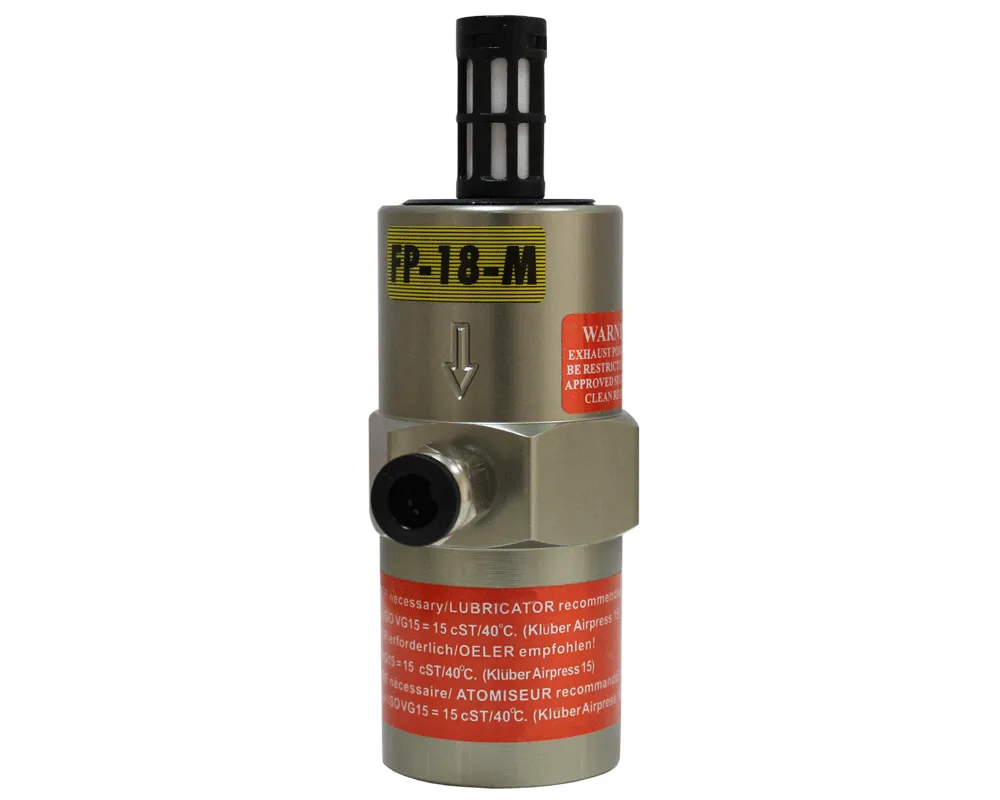

Артикул: XSON-FP-18-M
Поршневой пневмовибратор XSON-FP-18-M используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
7 607 руб./шт
-
+
Заказать
|
||||||||||||
|
В наличии Быстрый просмотр
|
В наличии: Достаточно
Артикул: XSON-FP-25-L
Поршневой пневмовибратор XSON-FP-25-L используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
26 573 руб./шт
-
+
Заказать
|
||||||||||||
Быстрый просмотр
|
Срок отгрузки 84 дн.

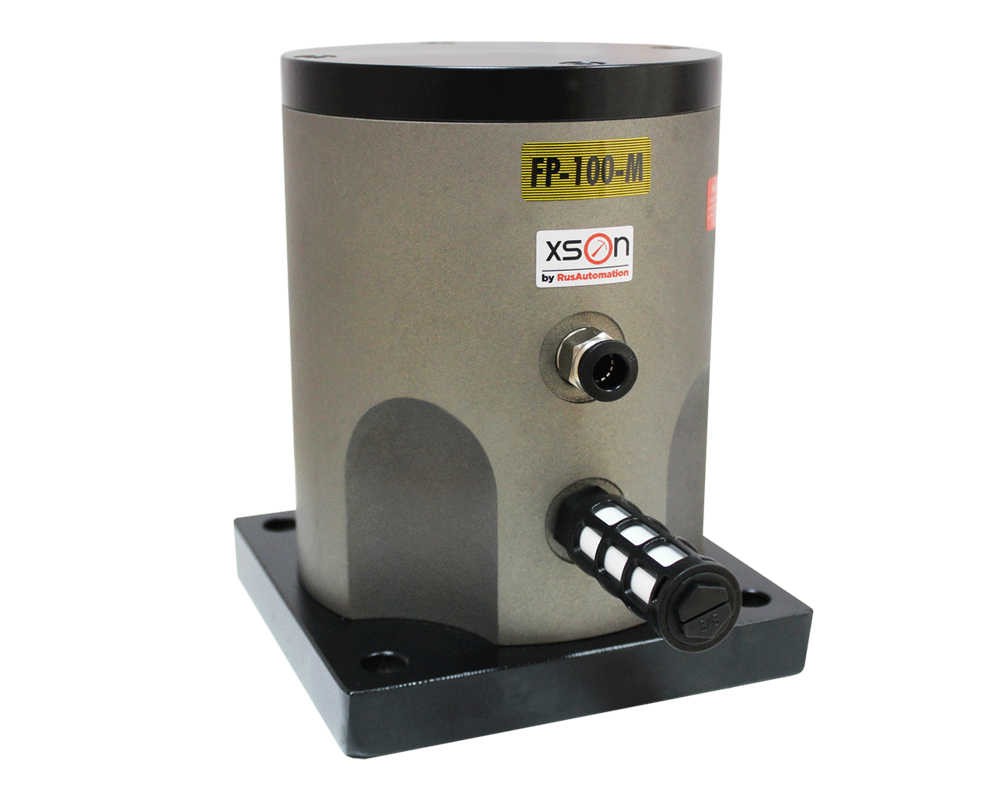

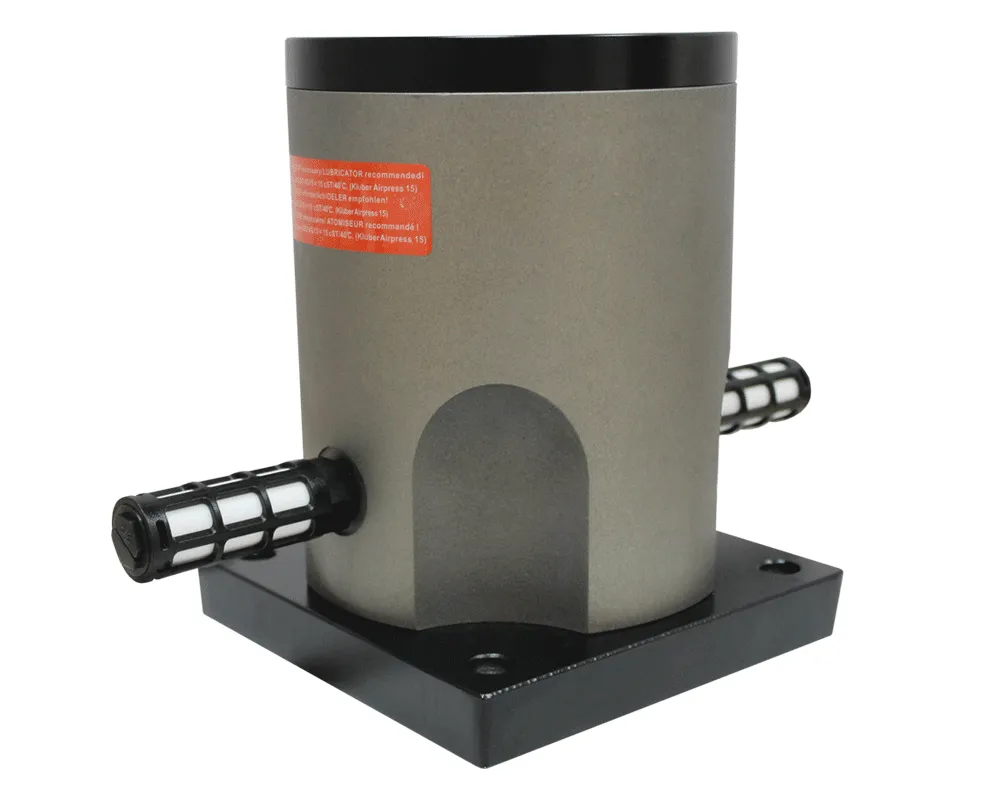

Артикул: XSON-FP-100-M
Поршневой пневмовибраторXSON-FP-100-M используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
50 713 руб./шт
-
+
Заказать
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-FP-80-M
Поршневой пневмовибратор XSON-FP-80-M используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
39 556 руб./шт
-
+
Заказать
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-FP-50-M
Поршневой пневмовибратор XSON-FP-50-M используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
15 721 руб./шт
-
+
Заказать
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-FP-12-M
Поршневой пневмовибратор XSON-FP-12-M используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
5 832 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-FP-18-L
Поршневой пневмовибратор XSON-FP-18-L используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
25 749 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-FP-25-S
Поршневой пневмовибратор XSON-FP-25-S используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
20 806 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-FP-35-S
Поршневой пневмовибратор XSON-FP-35-S используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
26 573 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.

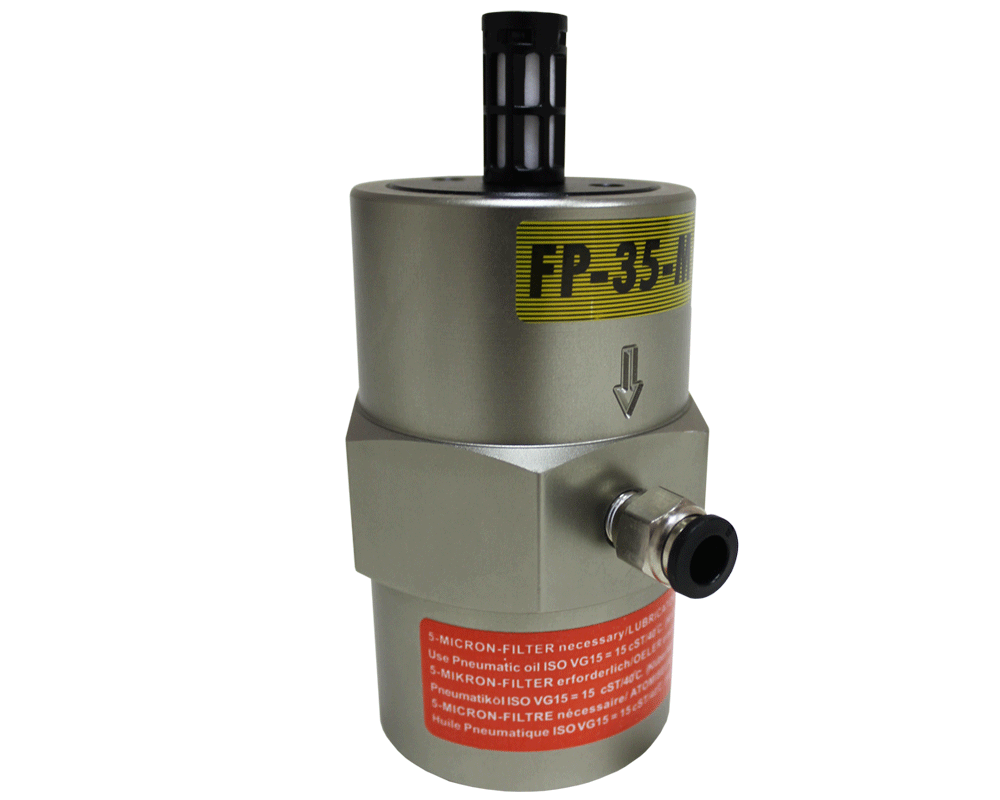

Артикул: XSON-FP-35-M
Поршневой пневмовибратор XSON-FP-35-M используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
13 693 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-FP-12-L
Поршневой пневмовибратор XSON-FP-12-L используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
19 055 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-FP-12-S
Поршневой пневмовибратор XSON-FP-12-S используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
14 523 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-FP-35-L
Поршневой пневмовибратор XSON-FP-35-L используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
41 611 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: XSON-FP-18-S
Поршневой пневмовибратор XSON-FP-18-S используют как источник управляемых по частоте колебаний в системах хранения и транспортировки сыпучих продуктов для удаления отложений.
|
16 171 руб./шт
-
+
Заказать
|
||||||||||||
Назначение пневмовибраторов серии FP
Поршневой вибратор серии FP устанавливают в транспортные и производственные линии, емкости хранения продукции для создания линейных колебаний. Таким образом создаются условия для предотвращения налипания сыпучего продукта на стенки, возникновения пробок и участков накопления вещества. Пневматические вибраторы для сыпучих материалов создают устойчивые управляемые колебания, стряхивающие частицы вещества и вызывающие рыхление продукта.
Вибрация создается за счет ритмичного движения поршня в корпусе. Рабочей средой для создания усилия на возвратно-поступательное движение служит сжатый воздух, подаваемый с давлением в 2 бар через управляющие клапаны.
Преимущества и особенности пневматических вибраторов FP
Корпус поршневого пневмовибратора изготовлен из анодированного алюминия, стойкого к воздействию влаги и агрессивных сред. Устройство работоспособно независимо от положения установки, потребляет небольшое количество воздуха и издает незначительный шум в пределах 70 дБА. Отдельно стоит упомянуть взрывобезопасность и надежность при работе в жестких условиях. При соблюдении эксплуатационных рекомендаций прибор не перегружается, длительно не изнашивается и не требует частой замены.
Компания РусАвтоматизация, владеющая брендом XSON, следит за качеством продукции и проверяет контрактных производителей на соответствие высоким требованиям, предъявляемым к бренду.
Принцип работы и эксплуатация поршневого пневмовибратора FP
Пневматический поршневой вибратор типа FP производит линейные колебания с возможностью изменения амплитуды и частоты за счет движения встроенного в корпус поршня. Рабочий ход возникает при подаче через впускное отверстие сжатого воздуха. При достижении крайней точки поршень ударяется о торцевую часть корпуса или слой воздуха перед ней в зависимости от настроек «жесткий удар» или «мягкий удар». Второй рабочий ход происходит в обратном направлении.
Для изменения давления и смены направления рабочего хода предусмотрены отверстия впуска/выпуска воздуха, открывающиеся по мере движения поршня.
Некоторые особенности эксплуатации поршневых пневмовибраторов:
- Рекомендуется устанавливать источник колебаний на конструктивно разные части емкостей и продуктопроводов, чтобы избежать эффекта резонанса.
- Частота и амплитуда колебаний регулируются за счет изменения давления, для чего следует предусмотреть соответствующий клапан.
- Настройки частоты следует производить с учетом особенностей конструкции, чтобы избежать возникновения ответных колебаний и «купольного эффекта» с последующим повреждением конструкции.
- Поршневой вибратор FP не требует электрического питания и связи с иными механизмами, установленный прибор работоспособен с момента подачи сжатого воздуха.
В конструкции предусмотрена пружина, позволяющая упростить запуск при первоначально низком давлении. Подача сжатого воздуха может быть автоматизирована за счет применения датчиков и ПЛК.
При установке прибора на новое место следует предусмотреть монтаж 5-микронного фильтра для очистки воздуха и применить гидросмазку ISO VG5=5cSt/40°C. Продлению срока службы прибора способствует предварительное осушение и обеспыливание воздуха в пневмолинии, регулярная чистка и смазка. Механические допуски тракта движения поршня позволяют избежать износа металла при должном смазывании. Скопление грязи и отсутствие смазки может привести к остановке устройства.
Применение пневматических вибраторов FP
Пневматический поршневой вибратор серии FP доказательно эффективен при установке в продуктопроводах для сыпучих материалов, перегрузочных узлах, воронкообразных разгрузчиках и загрузчиках, емкостях хранения и перевалки сыпучих материалов, склонных к образованию скопления и свода.
В промышленном производстве пневмовибратор серии FP применяют для опорожнения грохотов, дробилок и сепараторов, работающих с измельченным и увлажненным материалом. При установке в бункере дозаторе прибор позволяет полностью направить продукт в технологическую емкость или накопитель без остаточного оседания на стенках, что особо важно в процессах со строгим контролем рецептуры смеси.
Еще одна область применения поршневых вибраторов – установка на испытательные стенды с целью проверки оборудования на вибростойкость. Простота управления позволяет задавать различные режимы в широком диапазоне значений.
Технические характеристики серии FP
Ниже приведены технические характеристики пневматических вибраторов FP.
| Модель | Рабочее давление | Частота | Сила | Потребление воздуха | Размер корпуса | Монтажное отверстие (метрическая) |
| FP-12-S | 0,2…0,6 МПа | 5120…8120 Гц | 30…58 Н | 0,6…19 л/мин | Ø34х71 мм | M8 |
| FP-12-M | 0,2…0,6 МПа | 4800…6705 Гц | 35…77 Н | 0,7…20 л/мин | Ø34х81 мм | M8 |
| FP-12-L | 0,2…0,6 МПа | 3950…5380 Гц | 33…80 Н | 1,0…21 л/мин | Ø34х94 мм | M8 |
| FP-18-S | 0,2…0,6 МПа | 4950…7720 Гц | 65…175 Н | 4…53 л/мин | Ø42х81 мм | M10 |
| FP-18-M | 0,2…0,6 МПа | 3980…5855 Гц | 68…195 Н | 5…47 л/мин | Ø42х94 мм | M10 |
| FP-18-L | 0,2…0,6 МПа | 3200…4510 Гц | 70…220 Н | 5…60 л/мин | Ø42х109 мм | M10 |
| FP-25-S | 0,2…0,6 МПа | 3500…5550 Гц | 120…410 Н | 13…75 л/мин | Ø50х98 мм | M12 |
| FP-25-M | 0,2…0,6 МПа | 3050…4165 Гц | 145…500 Н | 15…80 л/мин | Ø50х116 мм | M12 |
| FP-25-L | 0,2…0,6 МПа | 2350…3620 Гц | 180…600 Н | 19…90 л/мин | Ø50х136 мм | M12 |
| FP-35-S | 0,2…0,6 МПа | 3760…5795 Гц | 270…1050 Н | 25…160 л/мин | Ø65х98 мм | M12 |
| FP-35-M | 0,2…0,6 МПа | 2980…4580 Гц | 260…1100 Н | 24…140 л/мин | Ø65х116 мм | M12 |
| FP-35-L | 0,2…0,6 МПа | 2450…2595 Гц | 250…1200 Н | 33…140 л/мин | Ø65х136 мм | M12 |
Сертификаты
- Сертификат соответствия ГОСТ ISO 18652-2014 на пневмовибраторы XSON
- Декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования» на пневмовибраторы XSON
Документация
Для ознакомления с деталями и получения полной информации о пневмовибраторах FP воспользуйтесь документацией на изделие.
