Пневмовибраторы одноударные FineTek в Санкт-Петербурге
Одноударные пневматические вибраторы воздействуют на ограниченную площадь, непосредственно в месте установки на объекте (силосе, бункере или продуктопроводе). На другие части конструкции объекта и другое оборудование, установленное на объекте, он оказывает минимальное воздействие. «Местное» воздействие позволяет сконцентрировать всю полезную энергию в нужном месте и не подвергать разрушению общие конструкции.
Пневмовибраторы обрушители применяются для устранения налипания на стенках бункеров и силосов, на изгибах продуктопроводов. Для обрушения сводов в местах выгрузки сырых и склонных к налипанию материалов.
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: BAH-30
BAH-30-одноударный пневматический вибратор воздействуют на ограниченную площадь, непосредственно в месте установки на объекте (силосе, бункере или продуктопроводе).
|
48 613 руб./шт
-
+
Заказать
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: BAH-80
BAH-80-одноударный пневматический вибратор воздействуют на ограниченную площадь, непосредственно в месте установки на объекте (силосе, бункере или продуктопроводе).
|
102 446 руб./шт
-
+
Заказать
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: BAH-60
BAH-60-одноударный пневматический вибратор воздействуют на ограниченную площадь, непосредственно в месте установки на объекте (силосе, бункере или продуктопроводе).
|
68 468 руб./шт
-
+
Заказать
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.

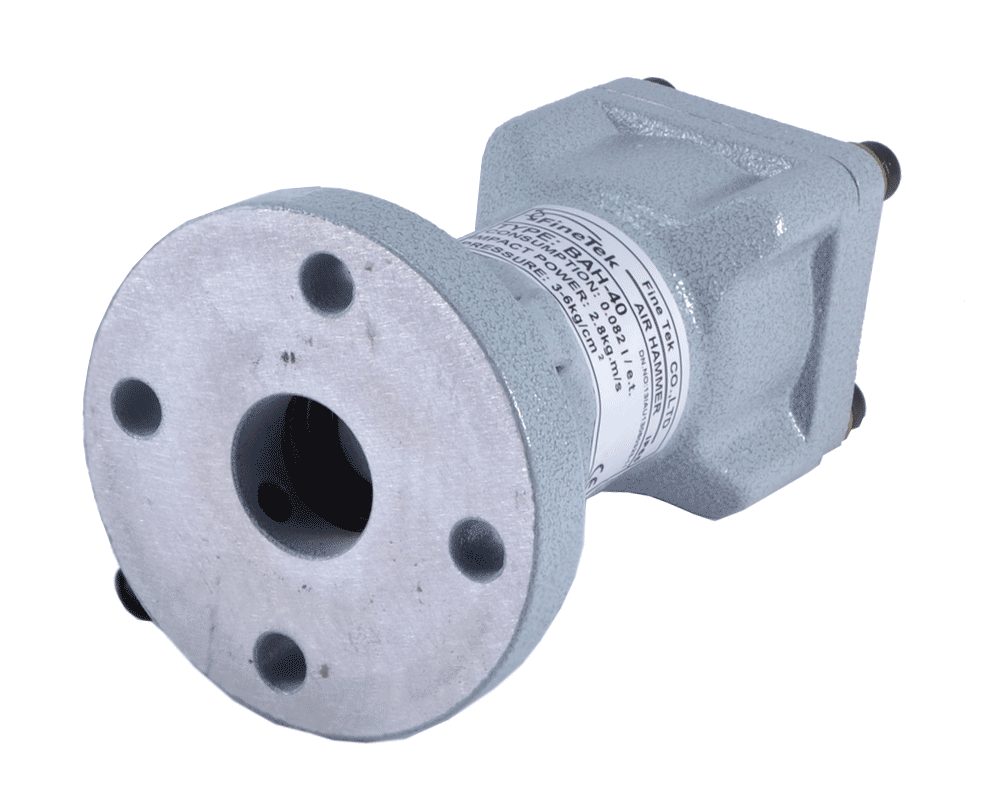

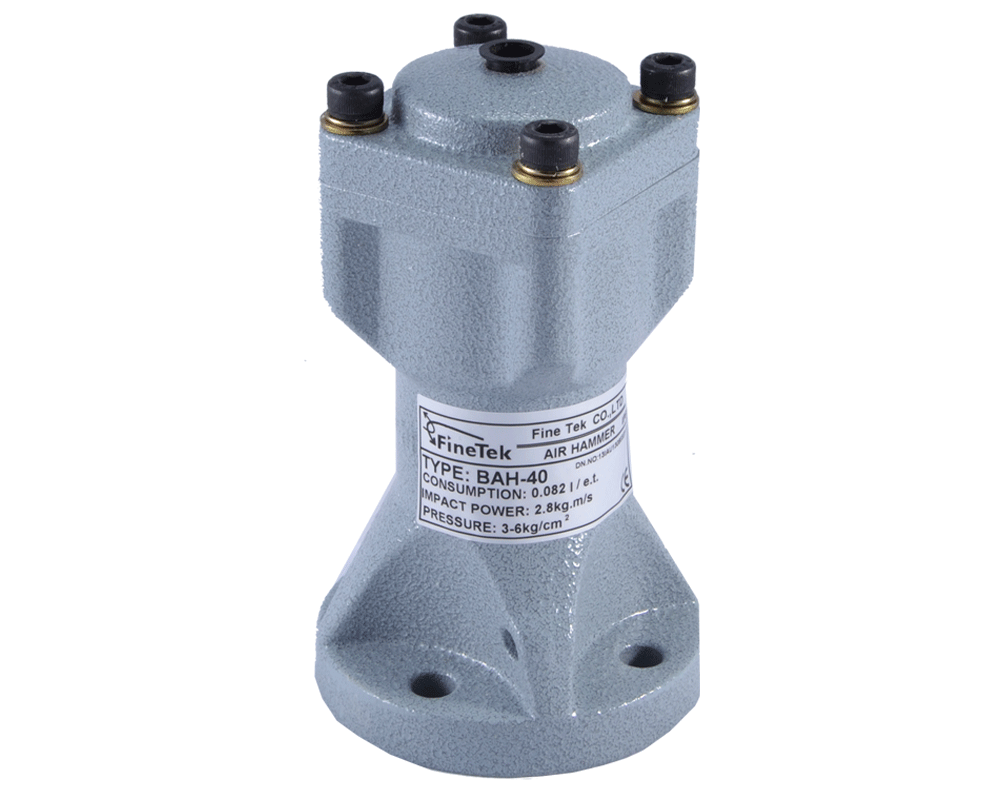

Артикул: BAH-40
BAH-40-одноударный пневматический вибратор воздействуют на ограниченную площадь, непосредственно в месте установки на объекте (силосе, бункере или продуктопроводе).
|
54 872 руб./шт
-
+
Заказать
|
||||||||||
Принцип действия одноударных пневматических вибраторов обрушителей серии BAH
|
В состоянии покоя поршень одноударного пневмовибратора, в конструкцию которого встроен мощный магнит, прочно соединен магнитным полем с анкерной плитой. |
|
|
При подаче воздуха в рабочей камере возрастает давление. Как только силы магнитного поля становится недостаточно для противостояния давлению воздуха в рабочей камере, происходит резкое перемещение поршня, в результате чего образуется удар по пьедесталу. Сила удара передается на объект воздействия непосредственно в месте соприкосновения с пьедесталом. |
|
|
Пружина при ударе запасает кинетическую энергию, что позволяет вернуть систему в первоначальное положение. При этом излишек давления в рабочей камере стравливается через обратный клапан. Обрушитель вновь готов к работе. |
|
Технические характеристики BAH
| Модель | Сила удара | Толщина стенок объекта |
Рабочее давление | Потребление воздуха |
Масса |
| BAH10000-30А (BAH-30) | 1,0 кг*м/с | до 1,5 мм | 3-6 кг/см² | 0,028 л/удар | 1,1 кг |
| BAH10000-40А (BAH-40) | 2,8 кг*м/с | 1,5…3,0 мм | 3-6 кг/см² | 0,082 л/удар | 1,8 кг |
| BAH10000-60А (BAH-60) | 7,4 кг*м/с | 3,0…5,0 мм | 4-7 кг/см² | 0,228 л/удар | 4,0 кг |
| BAH10000-80А (BAH-80) | 12,5 кг*м/с | 5,0…8,0 мм | 4-7 кг/см² | 0,455 л/удар | 8,4 кг |
Взаимозаменяемы c пневмомолотками серии SK (Pneu-Tek) и серии IPV (Dwyer).
Габаритные и установочные размеры
| BAH-30 (AA2030) | A=138 мм; ØB=80 мм; ØC=60 мм; D=12 мм; ØH=9 мм; IN=1/4” PF; OUT=1/8” PF |
| BAH-40 (AA2040) | A=166 мм; ØB=100 мм; ØC=75 мм; D=16 мм; ØH=11 мм; IN=1/4” PF; OUT=1/8” PF |
| BАH-60 (AA2060) | A=208 мм; ØB=140 мм; ØC=105 мм; D=16 мм; ØH=15 мм; IN=1/4” PF; OUT=1/8” PF |
| BAH-80 (AA2080) | A=269 мм; ØB=172 мм; ØC=140 мм; D=24 мм; ØH=19 мм; IN=3/8” PF; OUT=1/4” PF |
