Пневмоцилиндры серии KVNC в Санкт-Петербурге

Назначение пневматических цилиндров KVNC

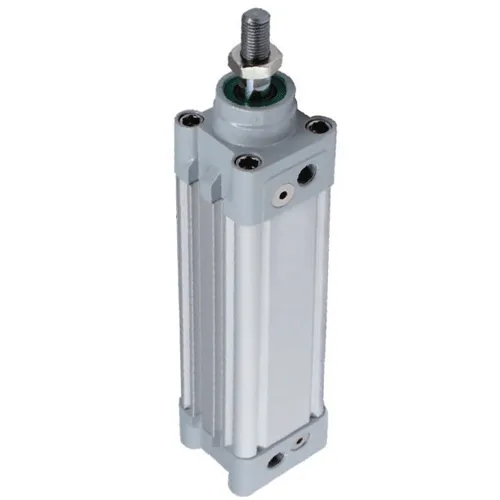

Пневматический цилиндр серии KVNC от KIPVALVE представляет собой техническое устройство с подвижным поршнем, который перемещается под воздействием давления воздуха. Его основным назначением является двухпозиционное перемещение различных технологических узлов и механизмов.

Материалом изготовления выступает хромированная или нержавеющая сталь, на выбор заказчика. Производство пневмоцилиндра осуществляется в соответствии с международным стандартом ISO 15552. Поэтому качество корпуса, подвижных элементов, герметичность конструкции находятся на высшем уровне.

Для отслеживания крайних и промежуточного положений в корпусе предусмотрены специальные пазы, в которые можно установить магнитные концевые датчики. Для более точного позиционирования и обеспечения плавного хода предусмотрена возможность настройки демпфирования в обеих камерах цилиндра.

Преимущества и особенности пневмоцилиндров KVNC

Пневмоцилиндры серии KVNC – это надежные и эффективные устройства, которые подходят для работы в самых ответственных задачах. Среди главных достоинств стоит отметить:

• Возможность установки магнитных датчиков положения в специальные пазы в корпусе.
• Широкий модельный ряд. Максимальный ход штока составляет 1,5 метра.
• Настройка скорости штока за счет демпфирования входного воздушного потока.
• Высокий эксплуатационный ресурс. Долгая работа на отказ. Ремонтопригодность.
• Наличие исполнения из нержавеющей стали для условий с агрессивными веществами.

Устройство и принцип действия пневматических цилиндров KVNC

Конструкция пневмоцилиндра KVNC проста и состоит из квадратного корпуса, который называется гильзой. Внутри него расположен подвижный поршень с направляющей, который разделяет внутреннее пространство на две изолированные пневмокамеры. В эти камеры через отверстия подается сжатый воздух для создания втягивающего или толкающего движения поршня. Сам поршень на конце имеет резьбовую часть, которая предназначена для крепления к управляемому механизму.

Поршневая часть дополнительно оснащена магнитным кольцом, которое предназначается для взаимодействия с датчиками положения, устанавливаемыми на корпус.

Для сборки управляющей схемы пневмоцилиндра понадобится пневмопереключатель, который будет переключать подачу воздуха между камерами, тем самым управляя выталкиванием или втягиванием поршня. По концевым выключателям можно настроить ход движения поршня и дополнительно контролировать правильное срабатывание пневматического переключателя.

Применение пневмоцилиндров серии KVNC

Область работы пневмоцилиндров – почти любые отрасли промышленности:

• В строительстве они используются в технических установках и спецтехнике, например, для подъема кузова самосвала.
• В пищевой отрасли их активно эксплуатируют в разливочных машинах, упаковочных станциях, этикетировочных установках и т. п.
• В весах бункерного типа они управляют открытием и закрытием задвижек, а также могут использоваться для поднятия калибровочных грузов.
• В машиностроении их устанавливают на системы автоматического позиционирования, сжатия и т.п.
• В аспирационных установках они используются для управления задвижками сброса материала или подачи воздуха.
• В технологических процессах по транспортировке различных веществ их монтируют на запорную арматуру.

Пневматические цилиндры можно применять в любой задаче, где требуется перемещать управляемый объект из одного положения в другой или создавать толкательное усилие. Главное – правильно подобрать исполнение пневмоцилиндра и его параметры:

• Рабочий диапазон давления – минимально необходимое и максимальное значения давления.
• Усилие – зависит от максимального давления.
• Рабочий ход – длина выдвижения штока.
• Скорость хода – насколько быстро требуется совершать движение.
• Эксплуатационные особенности – материал корпуса, рабочая температура и другие характеристики.

Технические характеристики пневматических цилиндров KVNC

Пневматические цилиндры KVNC обладают отличными эксплуатационными характеристиками, за счет чего подходят для решения различных задач. Линейка устройств представлена разными модификациями, отличающимися между собой размерами корпуса и поршня. Из общих характеристик следует выделить:

• Диаметр цилиндра: от 32 до 125 мм
• Ход штока: от 25 до 500 мм (по заказу – до 1500 мм)
• Тип работы цилиндра: двусторонний
• Диапазон рабочего давления: от 1 до 10 бар
• Скорость движения: от 30 до 800 мм в секунду
• Демпфирование: есть, двойное
• Длина демпфирования: от 20 до 30 мм
• Подключение воздуха: с помощью портов G1/8", G1/4", G3/8", G1/2"
• Рабочий диапазон температуры: от -20 до +80°C

Габаритные размеры

В зависимости от диаметра цилиндра изменяются размеры устройства. Общий вид и геометрические параметры пневмоцилиндров серии KVNC представлены на рисунке ниже.

Документация

Более подробную техническую информацию о серии пневматических цилиндров KVNC можно получить из следующей документации:

• Каталог пневматических цилиндров KVNC
