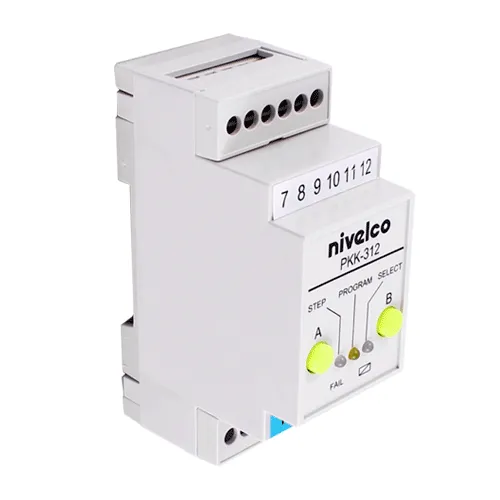

Переключатели с токовым управлением NIVELCONT PKK
NIVELCONT PKK – это управляемый током 4…20мА программируемый переключатель – преобразователь токового аналогового сигнала в дискретный релейный выход. Благодаря гальванической развязке входа и выхода, реле доступно в искробезопасном исполнении. NIVELCONT PKK, реле с токовым управлением, может контролировать 2-х или 4-проводный преобразователь с выходом 4…20мА.
Значение входного сигнала сравнивается с заданной величиной и, по условию на сравнение, вырабатывается дискретная команда для управления выходным реле. Условия и величины устанавливаются пользователем с помощью функции обучения (Teach-In), управляемой кнопками на лицевой панели прибора.
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: PKK-312-8
Сертификат на это изделие только как на низковольтное
|
44 080 руб./шт
-
+
Заказать
|
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: PKK-312-4
|
37 949 руб./шт
-
+
Заказать
|
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: PKK-312-3
|
24 630 руб./шт
-
+
Заказать
|
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: PKK-312-1
|
24 630 руб./шт
-
+
Заказать
|
|
Хит
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: PKK-312-7
|
41 438 руб./шт
-
+
Заказать
|
Назначение переключателя с токовым управлением NIVELCONT PKK
Переключатель NIVELCONT PKK применяется в следующих задачах:
- В качестве гальванической развязки;
- В качестве барьера взрывозащиты;
- В качестве концевого выключателя;
- Контроль ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ по заданной разности;
- Мониторинг целостности и короткого замыкания в кабеле;
- Режим «измеряемое окно», например, при контроле уровня с включением/выключением реле по пороговым значениям.
Технические характеристики NIVELCONT PKK
Основные характеристики:
- Вход - 4…20мА
- Выход – реле
- Монтаж на DIN-рейку
- Искробезопасные Ex версии
- Встроенная задержка 0,1/1/2/5 сек.
| Тип | PKK-312- _ |
| Диапазон номинального входного тока | 1 … 22 мА |
| Точность переключения/Дискретность | ±0,1 мА |
| Нижнее пороговое значение/Ток КЗ линии связи | 3,7 мА |
| Верхнее пороговое значение/ Ток обрыва линии связи | 22 мА |
| Входной импеданс | 10 Ом |
| Перегрузочная способность по входу | 100 мА |
| Время задержки | 0,1/1/2/5 сек. на выбор |
| Выходное реле | 1 x SPDT |
| Нагрузочная способность выходного реле | 250 VAC, 8A, AC1 |
| Электр. присоединение | Макс. 2,5 мм2 многожильный или 4,0 мм2 одножильный |
| Механ. присоединение | Рейка EN 60715 |
| Степень защиты | IP20 |
| Масса | 0,21 кг |
Схема подключения и габаритные размеры
