Определение границ раздела сред в Санкт-Петербурге

Назначение приборов для определения границ раздела сред

• Контроль изолирования сырьевых компонентов друг от друга
• Определение уровней сред разной плотности/диэлектрической проницаемости
• Разграничение проводящих/непроводящих сред
• Измерение твердых веществ в жидкостях
• Обезвоживание, обессоливание нефти (регистрация начала раздела вода/нефть и передача требуемого сигнала системе контроля очищения нефти)
• Сепараторы (определение границ на этапе экстракции нефтяных остатков растворителем)
• Регулирование межфазного уровня на этапе алкилирования, в кислотных отстойниках, при коксовании, гидробессеривании, при смешении разных продуктов
• Выявление количества твердых веществ/шламов/осадков в воде (очистные сооружения, с/х и коммунальное хозяйство)

Области применения

Среди областей промышленности, ставящих задачи определения границ раздела фаз, такие:

• Нефтегазовая промышленность, нефтепереработка
• Химическая и фармацевтическая индустрия
• Сельское и коммунальное хозяйство (баки и хранилища)
• Энергетика
• Водоснабжение и канализация

Виды приборов

Все приборы подобного типа можно разделить на две основные группы в зависимости от решаемых задач:

1. Определение границ раздела сред в жидкостях
2. Определение и контроль твердых веществ/шлама в воде

Обе группы включают в себя множество типов устройств, отличающихся методами работы. Основные из них:

• Механические. Это буйковые, поплавковые, гидростатические или лотовые приборы. Лотовые датчики используют чувствительные грузы, опускаемые в воду, и принадлежат ко второй группе приборов, остальные – к первой, т.к. используют свойства разных типов жидкостей.
• Электрические. К таковым относятся емкостные, кондуктометрические приборы. Они используются для разграничения сред с разными электрическими параметрами (емкостью или проводимостью соответственно). Относятся к первой группе приборов.

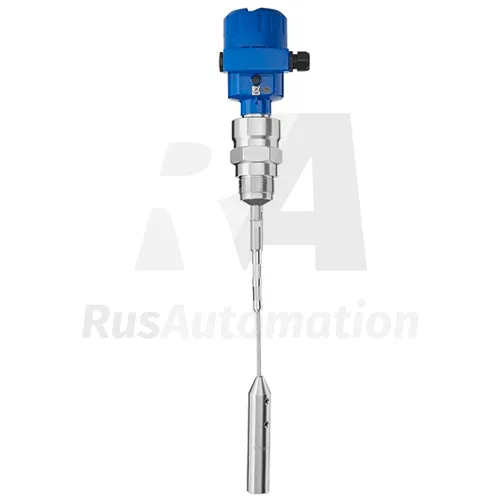

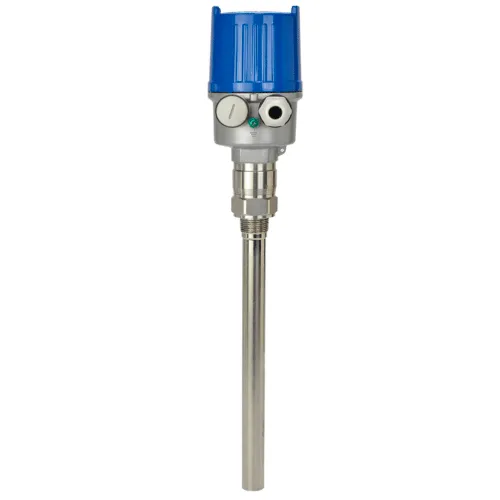

• Акустические. Здесь выделяют микроволновые радарные, волноводные датчики. Основное применение они находят в выявлении раздела сред в жидкостях. Это наиболее компактные и удобные приборы из первой группы. Часто используются как интеллектуальные уровнемеры.

Модели приборов и аналоги

Конкретные примеры на типовые методы работы:

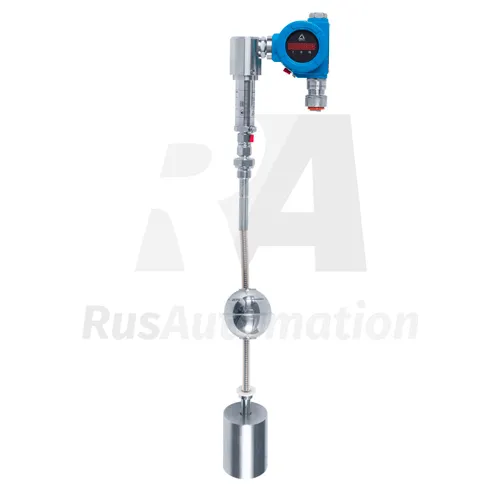

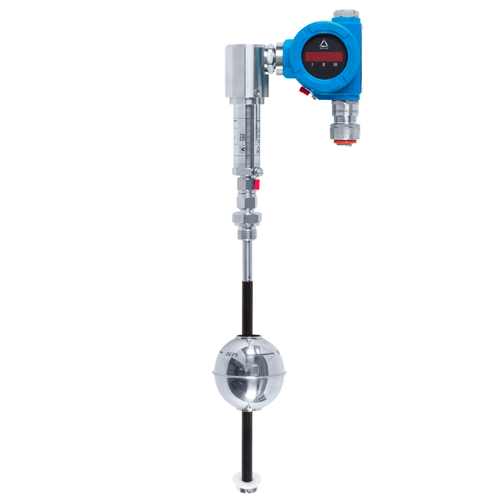

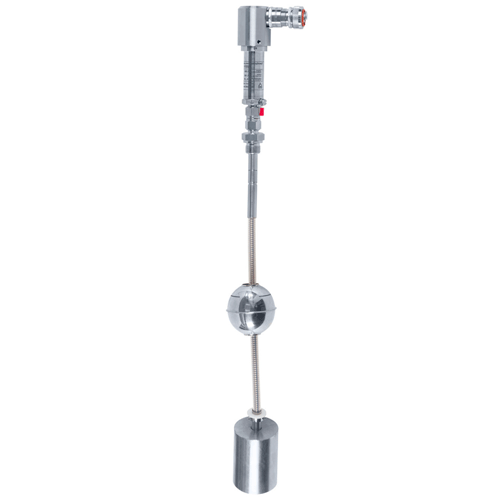

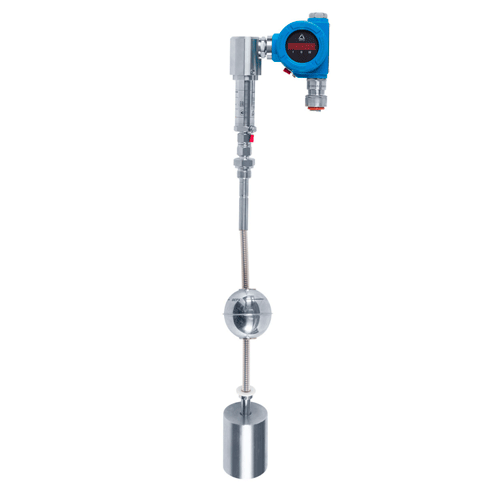

• EG371 – магнитострикционный датчик с точностью 0,05% от ДИ. Используется для контроля разных веществ в одной емкости глубиной до 5,5 м при коммерческом учете. В конструкции используются два поплавка.
• NIVOCONT K – кондуктометрический датчик с реле на ток в 16А. Используется для определения границ между проводящими и непроводящими жидкостями (например, топливом и водой). На нескольких электродах (4+1) строится система контроля уровней в одном или двух сосудах одновременно.
• NB3400 – лотовый датчик ленточного исполнения с самоочисткой. Предназначен для определения границы шлама в воде. Опускается на глубину до 50 м при точности 0,04 м. Снабжен силовыми реле (250VAC/2A), аналоговым выходом и промышленными протоколами связи.
