Мутномеры XSON в Санкт-Петербурге

Назначение мутнометров XSON

Мутномер XSON – устройство для измерения мутности жидких сред. Под этим термином понимают снижение прозрачности жидкости из-за наличия в ней нерастворенных мелких частиц, то есть взвеси.

Анализаторы мутности применяют для обнаружения в жидкости различных веществ, таких как микроорганизмы, отложения, частицы, которые могут влиять на прозрачность.

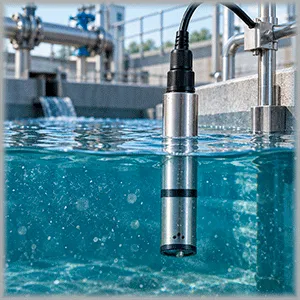

Измерительная система состоит из контроллера и датчика мутности. Контроллер управляет работой датчика и обрабатывает данные, полученные от него. Прибор также имеет элементы управления, такие как кнопки и дисплей, которые позволяют пользователю настраивать параметры измерений и отображать результаты. Датчик мутности работает на основе принципов поглощения и рассеяния света и состоит из источника инфракрасного излучения и детектора, размещенных в корпусе.

Конструктивные особенности мутномеров XSON

В линейке мутномеров XSON выделяются измерители мутности как оптического параметра (серия PTU) и измерители концентрации взвешенных частиц (серия PSS). Анализатор XSON-SUP-PTU-300 имеет встроенный датчик, а для остальных моделей контроллеров он приобретается отдельно. Предусмотрены различные варианты крепления прибора – на стену, панель или трубку с помощью болтовых соединений или специальной застежки (в зависимости от модели).

Датчики XSON-SUP-PTU-8011-SC и XSON-SUP-PSS-9011-SC выполнены с системой самоочистки, что обеспечивает точность результатов в любых условиях эксплуатации.

Преимущества измерителей мутности и концентрации взвешенных частиц XSON

Помимо уже упомянутой функции самоочистки датчиков, стоит отметить следующие достоинства анализаторов мутности XSON:

• Применение аналогового выходного сигнала 4-20 мА повышает помехоустойчивость и надежность передачи показаний. Также для контроллеров серии XSON-SUP-PTU и XSON-SUP-PSS200 возможно использование распространенного интерфейса RS-485.
• Измерение мутности в широком диапазоне: 0,01…4000 NTU (XSON-SUP-PTU-8011) и 0,1…120000 мг/л (XSON-SUP-PSS-9011), причем для датчика XSON-SUP-PSS-9011 предлагаются три диапазона на выбор.
• Специализированный датчик XSON-SUP-PTU-8012 подходит для работы с растворами с низкой мутностью: от 0,01 до 100 NTU.
• Калибровка выполняется поставщиком. Но при необходимости пользователь может легко откалибровать прибор самостоятельно.
• Высокий класс защиты сенсоров от попадания влаги и пыли: IP66/68.

Принцип работы мутнометров XSON

Получение точной информации об уровне мутности может помочь в принятии правильных решений по очистке воды, в контроле качества продуктов и других процессах, в которых требуется определенный уровень чистоты жидкости.

Концентрация взвешенных частиц в жидкости может быть измерена в мг/л (миллиграммах на литр) или в NTU (нефелометрических единицах мутности). Обе системы единиц измерения мутности используются в контроле качества и оптимизации процессов в промышленности и водоочистке.

Метод относительной турбидиметрии, который используется мутномерами, включает в себя два основных метода: собственно турбидиметрию и нефелометрию.

• Турбидиметрия основана на измерении интенсивности рассеянного света при прохождении через раствор со взвешенными частицами. Этот метод широко используется для измерения мутности в различных промышленных и научных приложениях. Однако он не подходит для измерения мутности в прозрачных растворах, так как в этом случае рассеяние света будет незначительным.
• Нефелометрия, с другой стороны, основана на измерении интенсивности света, рассеянного под определенным углом от частиц в растворе. Этот метод подходит для измерения мутности в прозрачных растворах, так как он позволяет измерить рассеяние света даже при небольших концентрациях твердых частиц.

Метод относительной турбидиметрии комбинирует оба метода, позволяя измерять мутность различных растворов. При этом используется сравнение интенсивностей рассеянного света от образца и от эталона, в результате чего получают относительные значения мутности. Результаты измерений могут быть интерпретированы как концентрация взвешенных твердых частиц в жидкости.

Калибровка мутномеров является важным этапом, который позволяет обеспечить точность и надежность измерений. Для калибровки мутномеров применяются калибровочные растворы, которые изготавливаются с известной концентрацией взвешенных частиц.

В процессе калибровки мутномера сначала измеряются интенсивности света, проходящего через калибровочные растворы, при заданных условиях измерения. Затем эти значения используются для построения калибровочной кривой, которая связывает измеренную мутность с концентрацией твердых частиц в растворе. Эту кривую можно использовать для анализа образцов с неизвестными параметрами.

Важно отметить, что калибровку мутномера необходимо проводить регулярно, так как такие факторы, как износ датчика, механические повреждения, загрязнение могут повлиять на точность измерений. Рекомендуется калибровать мутномеры как минимум один раз в год или после каждого ремонта или замены датчика.

Области применения измерителей мутности и концентрации взвешенных частиц

Промышленные мутномеры серий XSON-SUP-PTU и XSON-SUP-PSS осуществляют мониторинг в режиме реального времени состояния жидкостей и хода процессов в системах технологического оборудования.

Приборы нашли применение в различных областях, где важно измерять мутность растворов и других жидких сред:

• Водоочистка. Измерение мутности позволяет контролировать качество воды и эффективность процесса очистки. Присутствие взвесей в воде может приводить к изменению ее цвета, снижению прозрачности и ухудшению вкуса и запаха. В случае питьевой воды высокая мутность может быть опасна.
• Нефтехимическая промышленность: контроль качества нефти, бензина, масел и других продуктов.
• Научные исследования. Измерение мутности в различных жидких или газовых средах помогает определить свойства среды, оценить, насколько эффективны те или иные системы очистки и фильтрации.
• Измерение мутности воды в бассейне. Для бассейнов это один из важных параметров, которые необходимо контролировать. Наличие загрязнений в воде может представлять опасность для здоровья посетителей.

Документация

• Каталог анализаторов жидкостей XSON
• Паспорт на измеритель мутности XSON-SUP-PTU200
