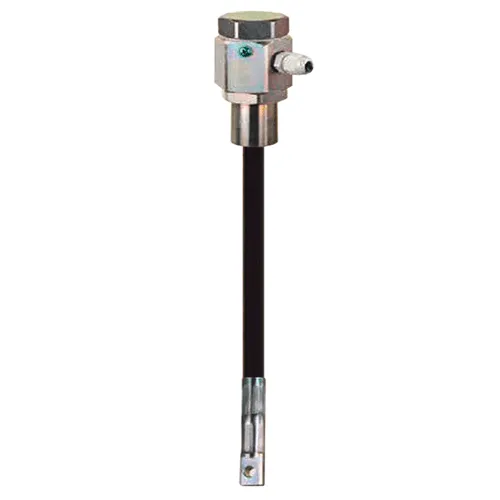

Многоточечные преобразователи температуры EST110 в Санкт-Петербурге

Преимущества многоточечных преобразователей температуры серии EST110

Применение только одного датчика преобразователя серии EST110 даёт возможность осуществлять непрерывный температурный контроль большого количества точек (до 30).

Высокая точность измерения температуры в точках, охватывающих всю толщу зернового бурта, позволяет постоянно поддерживать оптимальные условия его хранения. Строгое соблюдение температурных параметров обеспечивает сохранность продукта, препятствуя развитию болезнетворной микрофлоры.

Соединение преобразователя EST110 с персональным компьютером осуществляется по беспроводной линии, либо двухпроводным кабелем независимо от количества датчиков. Такая конструкция существенно упрощает и удешевляет монтаж всей системы контроля.

Датчики серии EST110 допускают возможность их интеграции в уже существующие системы мониторинга температуры.

Подключение приборов серии EST110

Для соединения нескольких преобразователей используются специальные устройства:

• FineLink 1–wire способно объединить 4 кабеля EST110;
• система FineLinkHub служит для объединения от 1 до 8 кабелей EST110.

Устройство FineLink 1–wire способно обеспечивать как беспроводную связь, так и двухпроводное соединение (RS–485) с персональным компьютером. При использовании FineLinkHub возможна только проводная связь по протоколу RS–485.

На персональном компьютере должно быть установлено программное обеспечение MMS-TLA.

Принцип работы датчика преобразователя серии EST110

Основными чувствительными органами прибора являются цифровые однопроводные сенсоры, размещённые вдоль кабельного зонда. Порядок расположения сенсоров вдоль кабеля может быть выполнен в соответствии с индивидуальными требованиями заказчика. В типовом варианте исполнения сенсоры располагаются на зонде с интервалом в 1 метр.

Программное обеспечение MMS-TLA осуществляет периодический опрос состояния сенсоров, каждый из которых имеет свой уникальный адрес.

Связь датчиков с рабочим местом оператора может быть как проводной (двухпроводной), так и беспроводной. Для обеспечения связи используется преобразователь интерфейсов FineLink. Оператор имеет возможность отслеживать температуру в контрольных точках системы в режиме реального времени. Программа MMS-TLA также обеспечивает хранение измеренных температурных показателей.

Применение термометрических приборов серии EST110

Многоточечные измерители температуры EST110 применяются в следующих отраслях сельскохозяйственного производства:

• на предприятиях, занимающихся выращиванием, хранением и переработкой зерновых культур;
• на заводах по производству комбикормов для контроля температурного режима на складах (элеваторах) сырья и в бункерах с готовой продукцией.

Технические характеристики преобразователей EST110

Корпус преобразователя изготавливается из низкоуглеродистой стали. точность измерения температуры: ±0,5°C; разрешение: 0,1°C; протокол связи с компьютером: FineLink + RS 485; количество точек температурного контроля: до 30; максимальная длина зонда: L=30 метров; диапазон измерения температуры: от -10°C до +85°C; степень защиты прибора: IP67. Кабельный зонд прибора выполнен из армированного стального троса с медным экранированным кабелем XLPE - покрытие. Жёсткость троса обеспечивает устойчивое положение зонда в толще зерна, препятствуя его смещению при заполнении бункера. Несущий трос зонда способен выдерживать нагрузки до 2500 кг. Диаметр троса – от 4 до 7 мм.

Габаритные размеры

Код заказа, модификации

Для того чтобы правильно подобрать и купить преобразователь температуры EST110 под конкретную задачу, при заказе следует указать код оборудования:

Для обеспечения связи с панелью оператора также необходимо заказать преобразователь интерфейса:

Варианты архитектуры системы

Документация

• Каталог измерительной системы на основе датчиков EST
