Микроволновые сигнализаторы уровня сыпучих материалов MWS-ST/SR-2 в Санкт-Петербурге

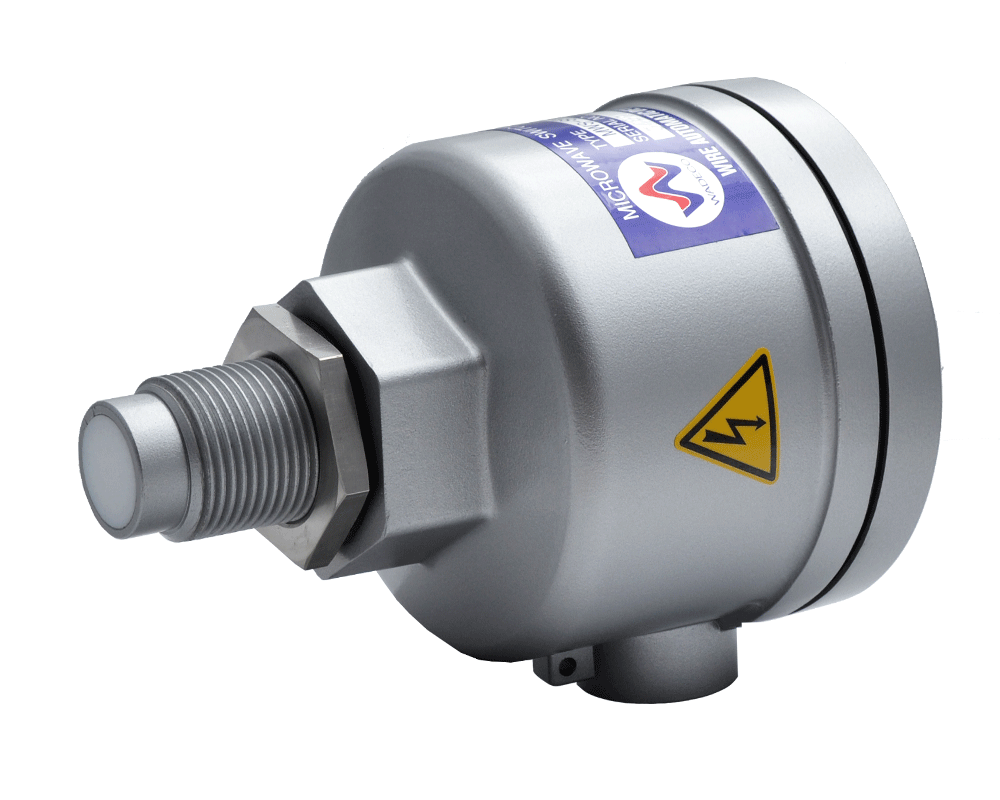

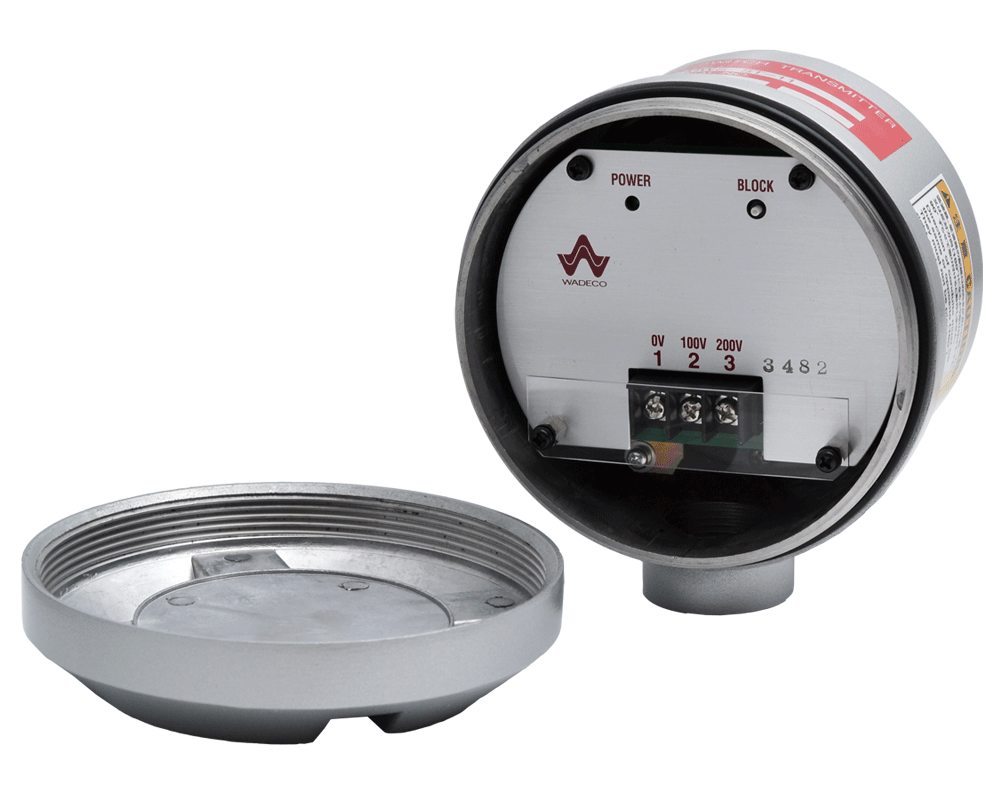

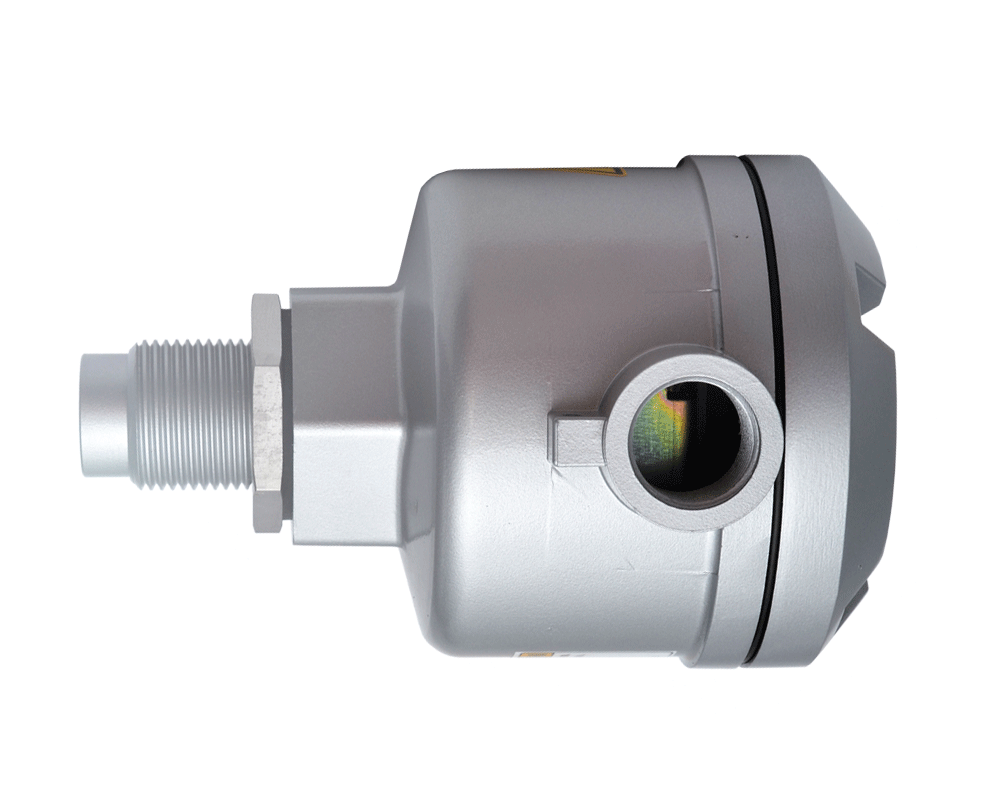

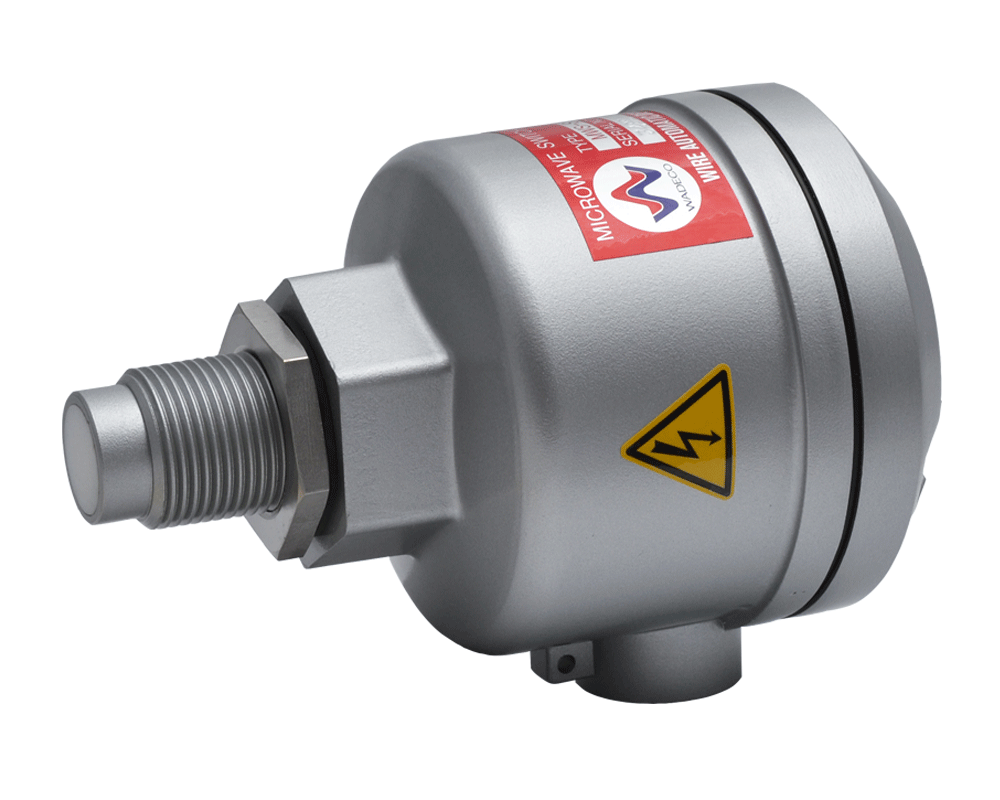

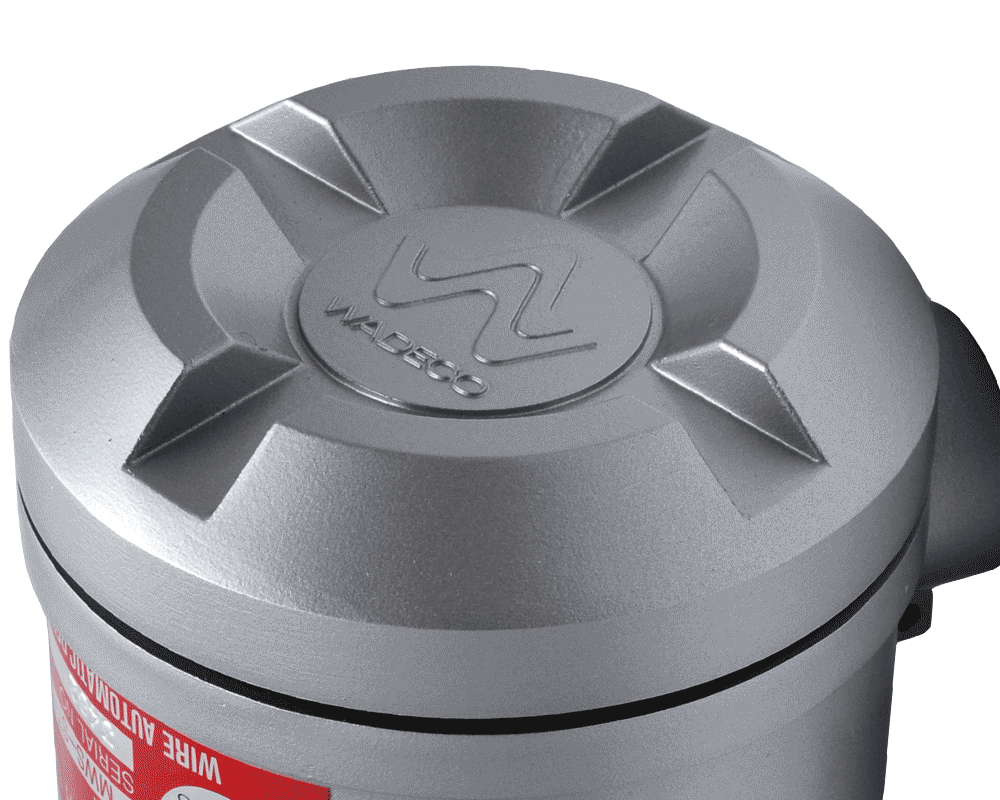

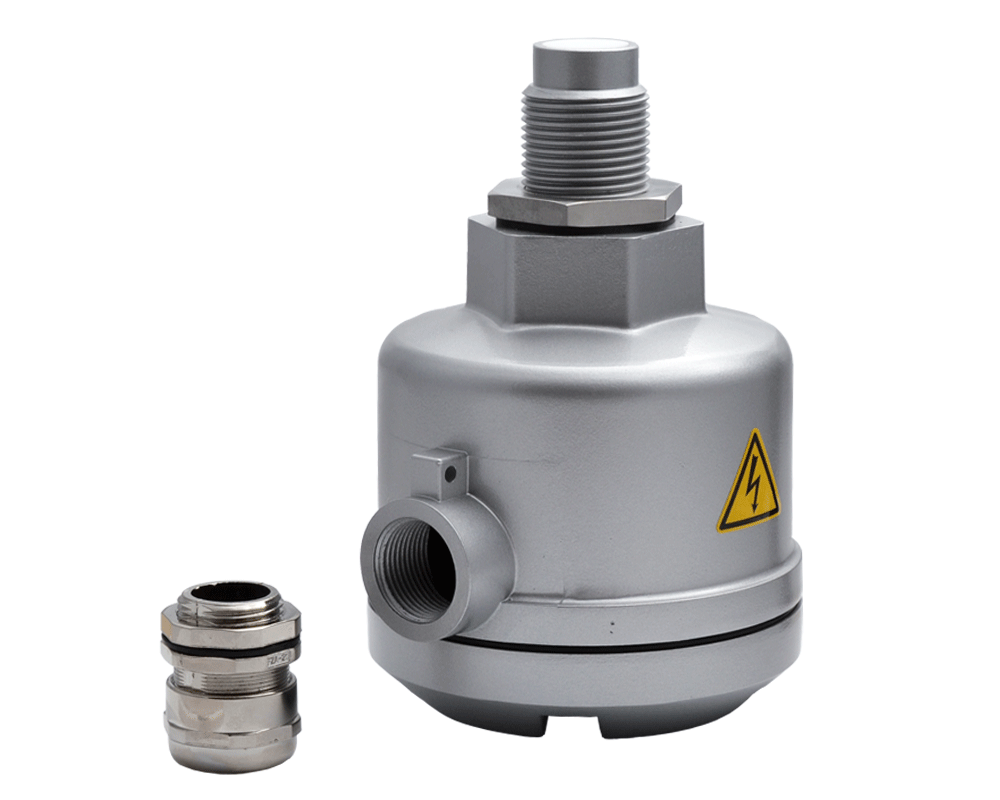

MWS-ST/SR-2 сигнализатор предельного уровня микроволнового типа, состоящий из передатчика MWS-ST-2 и приемника MWS-SR-2, установленных напротив друг друга и образующих микроволновый барьер с рабочим расстоянием до 80 метров. MWS-ST/SR-2 поставляется с четырьмя частотами приема-передачи, чтобы обеспечить установку нескольких барьеров в непосредственной близости друг от друга. К тому же, микроволновое излучение поляризовано, что позволяет устанавливать вплотную два комплекта работающих на одной частоте, развернув их на 90° относительно друг друга.
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: MWS-ST/SR-2WG 2500mm
Четырехканальный микроволновый датчик MWS-ST/SR-2WG 2500mm для бесконтактного контроля уровня сыпучих веществ, излучатель и приемник, изогнутая конструкция для высоких температур, класс делюкс.
НазначениеМикроволновый барьер предназначен для сигнализации предельных уровней сыпучих материалов в желобах,...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: MWS-ST/SR-2-24V
Четырехканальный микроволновый датчик MWS-ST/SR-2-24V для бесконтактного контроля уровня сыпучих веществ, излучатель и приемник, класс делюкс.
НазначениеМикроволновый барьер предназначен для сигнализации предельных уровней сыпучих материалов в желобах, бункерах и силосах, а также для контроля наличия...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: MWS-ST/SR-2WG 1000mm
Четырехканальный микроволновый датчик MWS-ST/SR-2WG 1000mm для бесконтактного контроля уровня сыпучих веществ, излучатель и приемник, изогнутая конструкция для высоких температур, класс делюкс.
НазначениеМикроволновый барьер предназначен для сигнализации предельных уровней сыпучих материалов в желобах,...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: MWS-ST/SR-2WG-24V 3000mm
Четырехканальный микроволновый датчик MWS-ST/SR-2WG-24V 3000mm для бесконтактного контроля уровня сыпучих веществ, излучатель и приемник, изогнутая конструкция для высоких температур, класс делюкс.
НазначениеМикроволновый барьер предназначен для сигнализации предельных уровней сыпучих материалов в...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: MWS-SR-2-24V
Четырехканальный микроволновый датчик MWS-SR-2-24V для бесконтактного контроля уровня сыпучих веществ, приемник, класс делюкс.
НазначениеМикроволновый датчик предназначен для сигнализации предельных уровней сыпучих материалов в желобах, бункерах и силосах, а также для контроля наличия потока и обнаружения...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: MWS-ST-2-24V
Четырехканальный микроволновый датчик MWS-ST-2-24V для бесконтактного контроля уровня сыпучих веществ, излучатель, класс делюкс.
НазначениеМикроволновый датчик предназначен для сигнализации предельных уровней сыпучих материалов в желобах, бункерах и силосах, а также для контроля наличия потока и обнаружения...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: MWS-ST/SR-2-24C
Микроволновый датчик MWS-ST/SR-2-24C для бесконтактного контроля уровня сыпучих веществ, излучатель и приемник, пластиковые гермовводы, класс делюкс.
НазначениеМикроволновый барьер предназначен для сигнализации предельных уровней сыпучих материалов в желобах, бункерах и силосах, а также для контроля...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: MWS-ST/SR-2WG-24V 3600mm
Четырехканальный микроволновый датчик MWS-ST/SR-2WG-24V 3600mm для бесконтактного контроля уровня сыпучих веществ, излучатель и приемник, изогнутая конструкция для высоких температур, класс делюкс.
НазначениеМикроволновый барьер предназначен для сигнализации предельных уровней сыпучих материалов в...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: MWS-ST/SR-2-24C CO
Микроволновый датчик MWS-ST/SR-2-24C CO для бесконтактного контроля уровня сыпучих веществ, излучатель и приемник, пластиковые гермовводы, смотровое окно, класс делюкс.
НазначениеМикроволновый барьер предназначен для сигнализации предельных уровней сыпучих материалов в желобах, бункерах и силосах,...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: MWS-ST/SR-2
Четырехканальный микроволновый датчик MWS-ST/SR-2 для бесконтактного контроля уровня сыпучих веществ, излучатель и приемник, класс делюкс.
НазначениеМикроволновый барьер предназначен для сигнализации предельных уровней сыпучих материалов в желобах, бункерах и силосах, а также для контроля наличия ...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: MWS-ST/SR-2EK
Четырехканальный микроволновый датчик MWS-ST/SR-2EK для бесконтактного контроля уровня сыпучих веществ, излучатель и приемник, удлинительный набор для высоких температур, класс делюкс.
НазначениеМикроволновый барьер предназначен для сигнализации предельных уровней сыпучих материалов в желобах, бункерах...
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
Особенности четырехканального микроволнового барьера ЛЮКС класса MWS-ST/SR-2
Передатчик излучает микроволны, принимаемые приемником. При пересечении микроволнового луча препятствием изменяется уровень сигнала поступающего на приемник, что приводит к срабатыванию выходного реле.
Сложные условия эксплуатации микроволновых барьеров могут приводить к накоплению загрязнений на поверхности чувствительного элемента датчиков, благодаря высокой проницаемости микроволнового излучения это не оказывает влияния на работоспособность сигнализатора уровня MWS-ST/SR-2.
MWS-ST/SR-2 питается напряжением сети переменного тока 220V. На напряжение питания 24V выпускается модель MWS-ST/SR-2-24V.
Гетеродинный приемник обеспечивает дальность приема до 100 метров

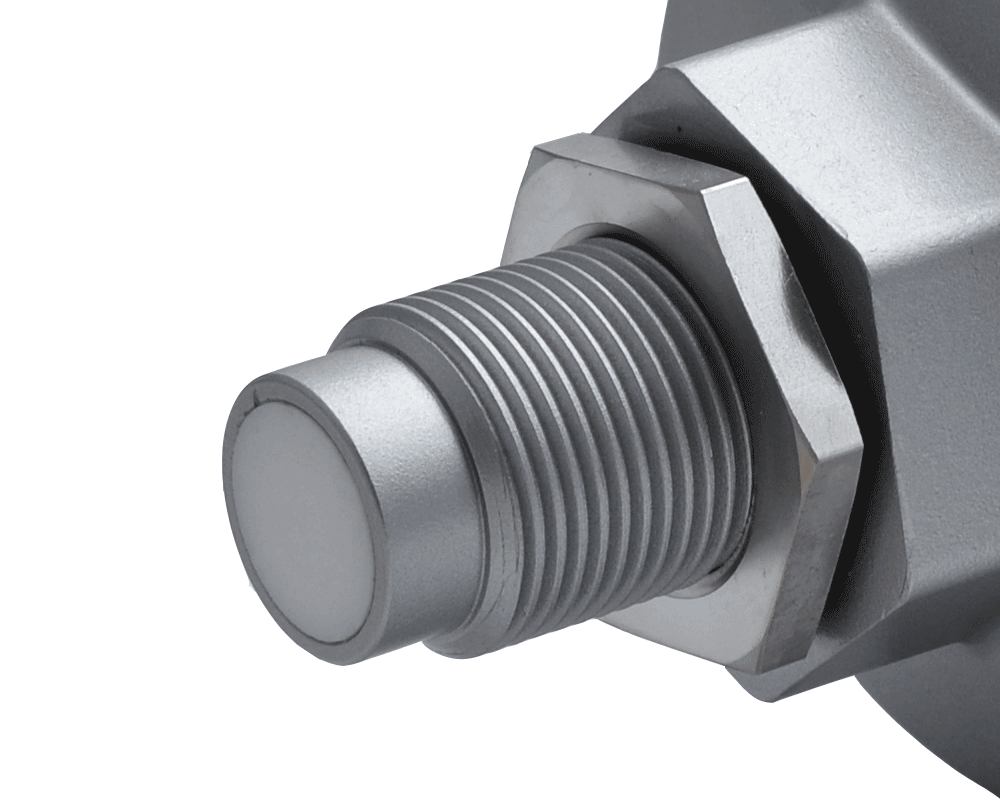

- Благодаря современному гетеродинному принципу преобразования сигнала в приемнике, с антенной ø27mm достигается расстояние между приемником и передатчиком 100 метров.
Высокая способность микроволн к проникновению
- Микроволновое излучение сигнализатора уровня MWS-ST/SR-2 благодаря увеличению рабочего диапазона, легко проникает через накопленные отложения на антенну, огнеупорный кирпич, керамику и т.д.
Независимость от неблагоприятных условий
- Датчик не зависит от поверхностных загрязнений, инфракрасного излучения, пара, дождя, снега, паров или частиц пыли в воздухе.
Простая юстировка
- Легкость настройки расположения приемника и передатчика MWS-ST/SR-2 на одной оси обеспечивается благодаря достаточно широкому углу излучения антенны 20°.
Выбор режима обнаружения
- На выбор 2 режима: обнаружения пересечения луча (BLOCK) и обнаружения наличия луча (UNBLOCK).
Регулировка задержки времени срабатывания
- Время задержки регулируется вручную с помощью потенциометра от 0,1 до 10 секунд. Регулировка задержки срабатывания, предотвращает мгновенное обнаружение падающих частиц материала.
15 сегментный линейный светодиодный индикатор
- Мощность принимаемого сигнала и уставка по мощности отображаются при помощи ряда из 15 светодиодных индикаторов.
Набор частот для устранения взаимных помех
- Доступны четыре канала частоты работы сигнализатора уровня MWS-ST/SR-2, выбираемые поворотным переключателем. Четыре канала позволяют отстроиться от возможных электромагнитных помех в микроволновом диапазоне.
Аналоговый выход (опция)
- Полученный уровень мощности может быть преобразован в аналоговый сигнал 4…20мА.
Смотровое окошко (опция)
- Мощность принимаемого сигнала и уставка по мощности легко видеть, не снимая крышку контроллера.
Сокращенное время реакции (опция)
- Быстрое время реакции 5 мс.
Применение совместно с датчиком потока для контроля наличия/отсутствия потока материала и заштыбовки перегрузочной течки
Приемник MWS-SR-2 может использоваться в сочетании с датчиком наличия потока MWS-DP-3, который будет выполнять функции передатчика. В паре MWS-SR-2 и MWS-DP-3 образуют датчик подпора или датчик заштыбовки перегрузочной течки. Рабочее расстояние между датчиком потока сыпучих материалов MWS-DP-3 и приемником сигнализатора предельного уровня MWS-SR-2 может быть до 80 м (стандартный тип), но может варьироваться от датчика к датчику и в соответствии с особенностями установки.
Применение MWS-SR-2 в качестве датчика заштыбовки (rus_pdf)
Примеры применения
 |
Бесконтактное обнаружение потока сыпучих материалов |
 |
Контроль потока извести в желобах |
 |
Микроволновый датчик потока сыпучих веществ для магистрали перекачки гипса |
Технические характеристики MWS-ST/SR-2
| Тип | Передатчик MWS-ST-2 | Приемник MWS-SR-2 |
| Блок питания | 100...120В AC или AC200...240В+10%, 50/60Гц |
|
| Потребляемая мощность | 2ВA | |
| Рабочее расстояние | до 80 метров | |
| Частота и мощность передачи | 24,110-24,115 ГГц; 10мВт | |
| Тип | Передатчик MWS-ST-2-24V | Приемник MWS-SR-2-24V |
| Блок питания | 24В DC+10% | |
| Потребляемая мощность | 1 Вт, 42мА (для приемника 2 Вт, 83мА) | |
| Рабочее расстояние | до 80 метров | |
| Частота и мощность передачи | 24,110-24,115 ГГц; 10мВт | |
Габаритные размеры
Сопутствующие для Wadeco MWS ST/SR-2
Термочехол MWS-ST/SR-2-ТЧ-92.14.00.000
Термочехол для передатчика и приёмника микроволнового сигнализатора уровня Wadeco MWS ST/SR 2 поможет обеспечить его корректную и безотказную работу при температуре окружающей среды до -70оС. Вшитый нагревательный элемент из токопроводящей ткани питается от блока питания, двухпозиционное управлением нагревом чехла производится автоматически с помощью блока управления и внутреннего термодатчика.
 |
1 – нагревательный элемент – 2 шт. 2 – термочехол – 1 шт. 3 – датчик MWS ST/SR 2 4 – датчик температуры блока управления – 1 шт. 5 – коробка коммутационная с блоком управления – 1 шт. |
Характеристики термочехла для MWS-ST/SR
| Напряжение питания | 220 В 50 Гц |
| Мощность нагревательного элемента | 30 Вт |
| Рабочая температура термочехла | от +60°С до -70°С |
| Включение подогрева при температуре | -25°С±3°С или 0±3°С |
| Отключение подогрева при температуре | -15°С±3°С или +5±3°С |
| Маркировка взрывозащиты термочехла | 2ExeIIT5 |
| Маркировка взрывозащиты нагревательного элемента | 2ExmIIT5X |
Для изготовления чехла использованы следующие материалы: стеклоткань, ткань из арамида (Kevlar®, Nomex®), ткань из полиэфира и полиамида, разновидности фольги и войлока (ПЕТ, алюминий, шерсть, арамиды), разновидности пены,силикон, фтор-каучук (Viton®), акрилат, полиэстр, клей (силикон, полиэстр, акрилат), смола (силикон), антистатическая ткань серии «Премьер FR», герметичный нагревательный элемент из токопроводящей ткани на основе углеродных нитей.
Комплектность
- Коробка соединительная взрывозащищенная - 1
- Термочехол с нагревательным элементом - 1
- Блок управления с предохранителем - 1
- Руководство по эксплуатации - 1
- Паспорт - 1
- Ех-сертификат на коробку - 1
- Ех-сертификат на термочехол - 1
Документация
- Каталог MWS-ST/SR-2 (eng_pdf)
- Каталог MWS-ST/SR-2-24V (rus_pdf)
- Каталог MWS-ST/SR-2-24C (rus_pdf)
- Руководство по эксплуатации MWS-ST/SR (rus_pdf)
- Применение MWS-SR-2 в качестве датчика заштыбовки (rus_pdf)
