Микроволновые рефлексные уровнемеры GRLM-70 «Миранда»
Микроволновый датчик уровня серии GRLM -70 «Миранда» предназначен для качественного и надежного измерения уровня сыпучих материалов, жидкостей различного вида, кашеобразных, пастообразных веществ.
Радарные уровнемеры с направленной волной GRLM -70 «Миранда» действуют по принципу рефлектометрии определенного временного интервала (TDR), благодаря которому радарный уровнемер с направленной волной устойчив к атмосферным изменениям – температура, давление, пар, пыль. А также к изменениям диэлектрической проницаемости и проводимости. Прибор подходит для использования в потенциально взрывоопасной среде (модификация Xi, XiT). Пройдена сертификация по взрывозащите для применения на территории РФ.
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G-M-H-D-E8000
Микроволновый датчик GRLM-70N-30-G-M-H-D-E8000 для контроля уровня жидкости.
|
274 537 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G-I-B-L-E3000
Микроволновый датчик GRLM-70N-30-G-I-B-L-E3000 для контроля уровня жидкости.
|
232 670 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-11-G-I-B-L-E700
Микроволновый датчик GRLM-70N-11-G-I-B-L-E700 для контроля уровня жидкости.
|
221 183 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-33-G1-E-M-H1-D-E15000
Микроволновый датчик GRLM-70N-33-G1-E-M-H1-D-E15000 для контроля уровня жидкости.
|
294 770 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-0-I-B2-C-E16000
Микроволновый датчик GRLM-70N-30-G1-0-I-B2-C-E16000 для контроля уровня жидкости. Высокотемпературное исполнение.
|
288 144 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-0-I-B2-D-E12000
Микроволновый датчик GRLM-70N-30-G1-0-I-B2-DE12000 для контроля уровня жидкости. Высокотемпературное исполнение.
|
280 313 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-33-G1-0-M-B2-L-E-9900
Микроволновый датчик GRLM-70N-33-G1-0-M-B2-L-E-9900 для контроля уровня жидкости.
|
253 684 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-33-G1-0-M-B2-C-E-9900
Микроволновый датчик GRLM-70N-33-G1-0-M-B2-C-E-9900 для контроля уровня жидкости.
|
282 727 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-00-G1-V-I-B1-D
Микроволновый датчик GRLM-70N-00-G1-V-I-B1-D для контроля уровня жидкости.
|
237 891 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-V-I-B2-D-E5000
Микроволновый датчик GRLM-70N-30-G1-V-I-B2-D-E5000 для контроля уровня жидкости.
|
255 185 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-V-I-B2-D-E9000
Микроволновый датчик GRLM-70N-30-G1-V-I-B2-D-E9000 для контроля уровня жидкости.
|
274 439 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-B-I-B2-D-E5000
Микроволновый датчик GRLM-70N-30-G1-B-I-B2-D-E5000 для контроля уровня жидкости. Высокотемпературное исполнение.
|
229 471 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-B-I-B2-D-E9000
Микроволновый датчик GRLM-70N-30-G1-B-I-B2-D-E9000 для контроля уровня жидкости. Высокотемпературное исполнение.
|
274 439 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-11-G1-I-B-D-E1500
Микроволновый датчик GRLM-70N-11-G1-I-B-D-E1500 для контроля уровня жидкости.
|
264 323 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-B-I-B1-D-E23000
Микроволновый датчик GRLM-70N-30-G1-B-I-B1-D-E23000 для контроля уровня жидкости. Высокотемпературное исполнение.
|
300 871 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70NT-10-G1-E-I-B1-D-E3020
Микроволновый датчик GRLM-70NT-10-G1-E-I-B1-D-E3020 для контроля уровня жидкости. Высокотемпературное исполнение.
|
312 462 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-34-G-I-B-D-E12000
Микроволновый датчик GRLM-70N-34-G-I-B-D-E12000 для контроля уровня жидкости.
|
293 496 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-11-G-M-H-L-E860
Микроволновый датчик GRLM-70N-11-G-M-H-L-E860 для контроля уровня жидкости.
|
227 037 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-11-G-M-H-L-E734
Микроволновый датчик GRLM-70N-11-G-M-H-L-E734 для контроля уровня жидкости.
|
224 817 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-11-G-M-H-L-E900
Микроволновый датчик GRLM-70N-11-G-M-H-L-E900 для контроля уровня жидкости.
|
227 741 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-00-G-I-B-D
Микроволновый датчик GRLM-70N-00-G-I-B-D для контроля уровня жидкости.
|
237 891 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-0-I-B2-D-E11000
Микроволновый датчик GRLM-70N-30-G1-0-I-B2-D-E11000 для контроля уровня жидкости. Высокотемпературное исполнение.
|
277 653 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-33-G1-0-M-B2-C-E14500
Микроволновый датчик GRLM-70N-33-G1-0-M-B2-C-E14500 для контроля уровня жидкости.
|
291 734 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-33-G1-0-I-B2-C-E10020
Микроволновый датчик GRLM-70N-33-G1-0-I-B2-C-E10020 для контроля уровня жидкости.
|
282 963 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-10-G1-0-I-B2-C-E1500
Микроволновый датчик GRLM-70N-10-G1-0-I-B2-C-E1500 для контроля уровня жидкости. Высокотемпературное исполнение.
|
265 302 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-10-G1-0-I-B2-C-E1000
Микроволновый датчик GRLM-70N-10-G1-0-I-B2-C-E1000 для контроля уровня жидкости. Высокотемпературное исполнение.
|
256 491 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-33-G1-0-M-B2-C-E9500
Микроволновый датчик GRLM-70N-33-G1-0-M-B2-C-E9500 для контроля уровня жидкости.
|
281 944 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-33-G1-0-M-B2-C-E13500
Микроволновый датчик GRLM-70N-33-G1-0-M-B2-C-E13500 для контроля уровня жидкости.
|
289 776 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: GRLM-70N-20-G1-V-I-B1-D-E500
Микроволновый датчик GRLM-70N-20-G1-V-I-B1-D-E500 для контроля уровня жидкости.
|
258 123 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70NT-13-G-M-B-L-E3448
Микроволновый датчик GRLM-70NT-13-G-M-B-L-E3448 для контроля уровня жидкости. Высокотемпературное исполнение.
|
296 840 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70NT-13-G-M-B-L-E2350
Микроволновый датчик GRLM-70NT-13-G-M-B-L-E2350 для контроля уровня жидкости. Высокотемпературное исполнение.
|
287 525 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-0-I-B2-D-E6000
Микроволновый датчик GRLM-70N-30-G1-0-I-B2-D-E6000 для контроля уровня жидкости. Высокотемпературное исполнение.
|
267 888 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-0-M-B1-D-E15000
Микроволновый датчик GRLM-70N-30-G1-0-M-B1-D-E15000 для контроля уровня жидкости.
|
285 207 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-33-G1-0-I-B2-D-E-12000
Микроволновый датчик GRLM-70N-33-G1-0-I-B2-D-E-12000 для контроля уровня жидкости.
|
286 840 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-I-B2-D-E13900
Микроволновый датчик GRLM-70N-30-G1-I-B2-D-E13900 для контроля уровня жидкости.
|
284 033 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-I-B2-D-E20900
Микроволновый датчик GRLM-70N-30-G1-I-B2-D-E20900 для контроля уровня жидкости.
|
297 738 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70NT-30-G1-0-I-B2-L-E12000
Микроволновый датчик GRLM-70NT-30-G1-0-I-B1-D-E7500 для контроля уровня жидкости. Высокотемпературное исполнение.
|
300 218 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-0-I-B2-D-E9000
Микроволновый датчик GRLM-70N-30-G1-0-I-B2-D-E9000 для контроля уровня жидкости. Высокотемпературное исполнение.
|
274 439 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70N-30-G1-V-I-B2-D-E2000
Микроволновый датчик GRLM-70N-30-G1-V-I-B2-D-E2000 для контроля уровня жидкости.
|
260 733 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: GRLM-70NT-30-G1-0-I-B1-D-E7500
Микроволновый датчик GRLM-70NT-30-G1-0-I-B1-D-E7500 для контроля уровня жидкости. Высокотемпературное исполнение.
|
319 472 руб./шт
-
+
Заказать
|
Преимущества микроволновых уровнемеров GRLM -70
Уровнемеры непрерывного действия серии GRLM -70 отличается рядом преимуществ:
- Компактность устройства;
- Простота установки и настройки;
- Универсальность использования – сыпучие материалы, агрессивные и чистые жидкости, пастообразные, кашеобразные вещества;
- Измерения можно выполнять в емкостях любой формы, непроводящих резервуарах;
- Результаты замеров моментально отражаются на дисплее OLED;
- Устойчивость к изменениям параметров среды – диэлектрической проницаемости и проводимости;
- Стойкость к атмосферным изменениям – температуре, давлению, пару, пыли;
- Есть модификации в высокотемпературном исполнении.
- Возможно исполнение электронного блока из нержавеющей стали для применения на пищевых и фармацевтических производствах.
Модификации уровнемеров серии GRLM-70
Модель | Вид электрода | Материал электрода, изоляция | Среда измерения | Макс. длина электрода |

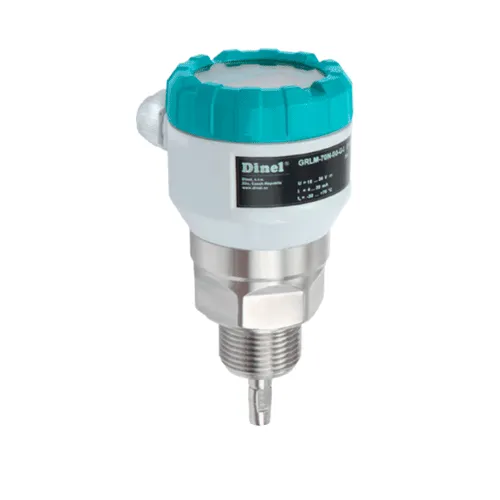

GRLM–70_–00 | Без электрода | Электрод изготавливается клиентом (только тип 10 или 30). Присоединение к держателю – при помощи резьбового соединения M8 | Жидкости (вода, нефть, эмульсии, масла), сыпучие вещества (грануляты, мука, песок) | 40 м |

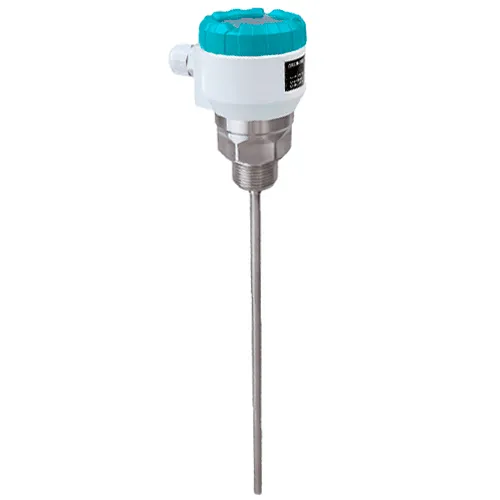

GRLM–70_–10 | Cтержневой неизолированный | Нержавеющая сталь | Жидкости (вода, нефть, эмульсии, масла), сыпучие вещества (грануляты, мука, песок) | 8 м |
GRLM–70_–11 | Стержневой изолированный | Нержавеющая сталь, изоляция PFA | Очень чистые, агрессивные жидкости. Устойчив к горячим парам. | 2 м |
GRLM–70_–12 | Стержневой изолированный | Нержавеющая сталь, изоляция FEP | Агрессивные жидкости, напитки | 2 м |
GRLM–70_–13 | Частично изолированный стержневой электрод | Нержавеющая сталь, изоляция FEP | Жидкости в среде, в которой может происходить конденсация паров на электроде | 8 м |

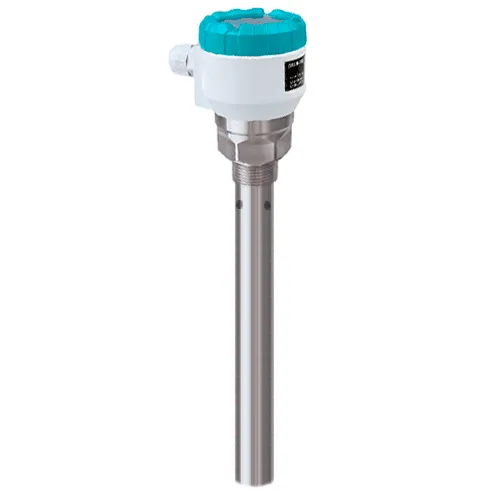

GRLM–70_–20 | Стержневой неизолированный | Нержавеющая сталь, референтная трубка | Жидкости в тесных рабочих зонах | 3 м |

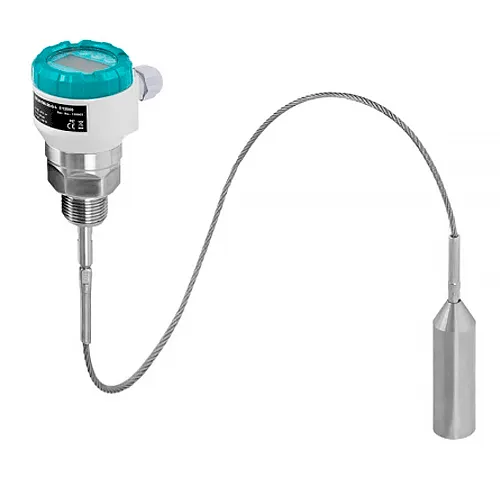

GRLM–70_–30 | Тросовый неизолированный c грузом | Нержавеющая сталь | Жидкости (вода), сыпучие материалы (песок, зерновые, мука, цемент) в глубоких резервуарах, бассейнах, силосных башнях | 40 м |
GRLM–70_–32 | Изолированный тросовый с грузом | Нержавеющая сталь, изоляция – трос FEP, груз PTFE | Агрессивные, чистые жидкости | 12 м |
GRLM–70_–33 | Тросовый неизолированный с закреплением | Сталь нержавеющая | Сыпучие материалы (мука, зерновые, цемент и т.д.) в глубоких резервуарах | 40 м |
GRLM–70_–34 | Изолированный тросовый с грузом | Нержавеющая сталь, изоляция троса – полиамид, груз без изоляции | Жидкости и неклейкие сыпучие материалы (мука, цемент и т.п.) | 40 м |
GRLM–70_–35 | Изолированный канатный электрод с анкером |
Нержавеющая сталь, изоляция троса – полиамид, груз без изоляции | Неклейкие сыпучие материалы (мука, цемент и т.п.) | 40 м |
Варианты конструктивного исполнения:
Принцип работы уровнемеров с волноводом «Миранда»
Микроволновый уровнемер с волноводом «Миранда» состоит из:
- Корпуса прибора;
- Измерительного электрода;
- Модуля визуального вывода результата замера – дисплея.
Система управления уровнемера возбуждает короткий (около 0,5 нс) электрический импульс, который в виде электромагнитных волн распространяется по электроду. Двигаясь по направлению к поверхности измеряемого вещества, он частично отражается и возвращается обратно к модулю приемника.
Измеряется время, необходимое на отражение, и рассчитывается фактическое расстояние до поверхности контролируемого вещества. Затем измеренное значение выводится на дисплей.
Применение датчиков уровня GRLM -70
Микроволновый датчик уровня серии GRLM -70 «Миранда» применяется для измерения уровней:
- Жидкостей (агрессивных, чистых) – вода, масла, эмульсии, нефть, напитки;
- Сыпучих веществ – мука, песок, грануляты, зерновые, цемент.
Прибор широко востребован в:
- Нефтехимической отрасли;
- Сельском хозяйстве;
- Строительной сфере;
- Пищевом производстве;
- В изготовлении целлюлозно-бумажной продукции;
- Системах водоочистки.
Характеристики уровнемеров серии GRLM -70
- Напряжение питания
- для взрывобезопасных моделей: 18…36В DC
- для взрывозащищенных модификаций: 18…30В DC
- Выход: аналоговый 4-20 мА (HART), RS-485 (Modbus)
- Разрешение: 1 мм
- Погрешность (эталонная отражающая поверхность): ±2 мм
- Настройка чувствительности прибора: низкий, средний, высокий уровень
- Величина мертвой зоны
- низкий и средний уровень: 100 мм
- высокий уровень: 150 мм
- Поглощение: 1-99 с
- Время 1-го измерения с момента подачи напряжения: 60 сек
- Сопротивление изоляции (корпус-электрод): 10 кОм
- Разделительная емкость (подвод питания-корпус): 5 нФ / 500 В AC
- Макс. сопротивление нагрузки (токовый выход) при напряжении:
- 24 В – 270 Ом
- 22 В – 180 Ом
- 20 В – 90 Ом
- Максимальная нагрузка при растяжении троса: 1 т
- Степень защиты: IP67
- Технологическое подсоединение: резьбовое соединение типа G1”
- Рекомендуемый кабель: ПВС сечением 2x0,75 мм2
Микроволновый рефлексный уровнемер GRLM -70 оснащен тросовым или стержневым электродом из нержавеющей стали в изолированном или неизолированном варианте. Измерения уровня производятся в диапазоне от 2 м до 40 м.
Недостатки
Среди недостатков прибора можно выделить особенность при измерении уровня вязких веществ. При налипании субстанции на электрод возможны погрешности при выполнении замеров.
При использовании устройства в непроводящих сосудах, требуется установка вспомогательного электрода, арматуры или металлических конструкций.
