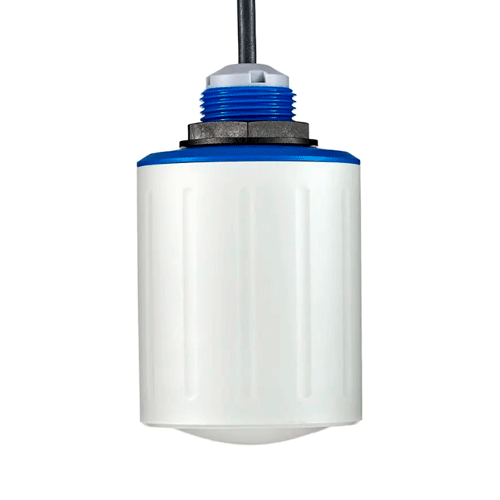

Микроволновые радарные уровнемеры сыпучих материалов NivoRadar 4000
Бесконтактный радарный уровнемер серии NivoRadar 4000 – устройство для измерения текущего уровня материалов разной степени сыпучести.
Назначение радарных уровнемеров NivoRadar 4100
Радарные уровнемеры NivoRadar 4100 применяют для постоянного мониторинга уровня сыпучих материалов в емкости, а также как сигнализаторы в системах автоматического управления.
У приборов бесконтактный метод измерения, при котором возможно измерение уровня в диапазоне до 30 метров. При этом не важны физические свойства контролируемой среды, такие как испарение, пылеобразование, перепады температур и конденсация.
Преимущества и особенности применения уровнемеров NivoRadar 4100
Радарные уровнемеры NivoRadar 4100 обладают рядом преимуществ, что позволяет применять приборы во многих сферах промышленности:
- Измерение текущего уровня среды методом радиолокации не требует дополнительных элементов датчика и движущихся частей, поэтому радарные датчики более удобны при монтаже и эксплуатации на ответственных промышленных объектах.
- Надежная методика непрерывного измерения (FMCW) на частоте 80 ГГц позволяет точно определять уровень продукта и сглаживает колебания.
- Радарный уровнемер может применяться при повышенных температурах измеряемой среды (до 80 градусов Цельсия).
- Уровнемер выполняет не только непрерывный мониторинг уровня жидкости в резервуаре, но и обеспечивает передачу телеметрических сигналов в систему контроля и управления.
- Датчик имеет различные модификации в зависимости от требуемой глубины емкости и диапазона давлений рабочей среды.
- Компактная и легкая конструкция.
- Непрерывное радиолокационное определение уровня в рабочей емкости.
- Максимальная глубина измеряемой емкости – до 30 метров.
- Герметичный корпус уровнемера из материала PVDF, обеспечивающий надежную защиту устройства, при этом не создающий утяжеление и громоздкость конструкции.
- Наличие сертификата общепромышленного исполнения уровнемера, а также сертификата для использования в пищевой промышленности (FDA).
- Бесплатное приложение для настройки и конфигурации датчика.
Принцип работы бесконтактных датчиков уровня NivoRadar 4100
Принцип действия радарного уровнемера серии NivoRadar 4100 основан на измерении времени распространения радиосигнала определенной частоты (80 ГГц).
Непрерывный метод измерения FMCW (радиолокатор непрерывного излучения с модуляцией частоты) позволяет улучшить характеристики измеряемого сигнала и точность вычисления уровня, уменьшить возникающие поверхностные помехи, связанные с колебаниями среды в емкости.
Датчик-излучатель крепится на крыше резервуара и формирует частотно-модулированный сигнал, направленный в сторону поверхности, уровень которой нужно вычислить. Данный сигнал отражается от контролируемого продукта и возвращается обратно в приемную антенну.
Финальная обработка результирующего сигнала производится в микропроцессорной системе уровнемера, помехообразующие частоты фильтруются, рассчитывается итоговое значение уровня наполнения емкости на основе вычисленной частоты принимаемого сигнала.
Применение радарных уровнемеров NivoRadar 4000
Уровнемеры NivoRadar 4000 применяют для измерения уровня материалов различных свойств и характеристик. Устройства сертифицированы согласно категории WHG, поэтому их использование возможно в абразивных сыпучих средах, в условиях запыленности и налипания контролируемого материала. Датчики подходят для измерения уровня в емкостях и среднеразмерных силосах (до 30 метров глубиной), для работы на открытом воздухе на складах и пунктах перегрузки и сортировки.
Технические характеристики уровнемеров NivoRadar 4000
Перечень основных технических характеристик уровнемеров радарного типа серии NivoRadar 4000 указаны ниже:
- Диапазон измерений: до 30 м
- Точность измерения: ±2 мм
- Напряжение питания: 12…35В DC
- Сигнальный выход: 4…20 мA/HART (2-проводный)
- Давление процесса: -1…+3 бар (-14,5…+43 psi)
- Минимальная чувствительность: DK≥1,1
- Температура окружающей среды: -40…+80°C (-40… +176°F)
- Температура процесса: -40…+80°C (-40…+176°F)
- Подключение: резьбовое G 1", NPT 1", R 1"; фланцевое подключение ≥3", ≥DN80
- Материал корпуса: пластик (PVDF)
- Материалы датчика, контактирующие с измеряемым материалом: PVDF
- Место монтажа: в крышку емкости
- Класс защиты: IP66/68 (3 бар), Тип 6P
Документация
За более подробной информацией о технических характеристиках уровнемеров NivoRadar 4000 обратитесь к следующей документации:
