Микроволновые радарные уровнемеры для жидкости PiloTREK в Санкт-Петербурге
PiloTrek W-100 обеспечивает более высокую точность, нежели уровнемеры других типов. С его помощью можно измерять уровень жидкостей и суспензий в практически любых средах. Данные приборы считаются самыми прогрессивными бесконтактными уровнемерами в области автоматизации промышленных процессов и успели себя прекрасно зарекомендовать.
Связь с внешними устройствами устанавливается по протоколу HART либо при помощи аналогового выхода. Программируется уровнемер, как с помощью удаленного ПК, так и собственного дисплея на месте.
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WGB-214-4
Микроволновый датчик PiloTREK WGB-214-4 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
159 937 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WES-222-4
Микроволновый датчик PiloTREK WES-222-4 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
224 948 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WGS-238-4
Микроволновый датчик PiloTREK WGS-238-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
289 959 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WGP-214-4
Микроволновый датчик PiloTREK WGP-214-4 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
150 318 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WES-212-4
Микроволновый датчик PiloTREK WES-212-4 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
202 961 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WGP-224-4
Микроволновый датчик PiloTREK WGP-224-4 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
172 199 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WGP-212-4
Микроволновый датчик PiloTREK WGP-212-4 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
150 318 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WES-224-4
Микроволновый датчик PiloTREK WES-224-4 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
224 948 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WEM-224-4
Микроволновый датчик PiloTREK WEM-224-4 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
220 402 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WGK-222-4
Микроволновый датчик PiloTREK WGK-222-4 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
303 807 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WGK-224-4
Микроволновый датчик PiloTREK WGK-224-4 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
303 807 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WGS-234-4
Микроволновый датчик PiloTREK WGS-234-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
289 959 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WGS-214-B
Микроволновый датчик PiloTREK WGS-214-B для контроля уровня жидкости. Общепромышленное исполнение.
|
225 688 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WJF-224-4
Микроволновый датчик PiloTREK WJF-224-4 для контроля уровня жидкости. Высокотемпературное исполнение.
|
239 747 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WHS-212-4
Микроволновый датчик PiloTREK WHS-212-4 для контроля уровня жидкости. Высокотемпературное исполнение.
|
248 627 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: WHS-238-4
Микроволновый датчик PiloTREK WHS-238-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
318 183 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: WJM-150-4
Микроволновый датчик PiloTREK WJM-150-4 для контроля уровня жидкости. Высокотемпературное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WJS-140-8
Микроволновый датчик PiloTREK WJS-140-8 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WHK-140-C
Микроволновый датчик PiloTREK WHK-140-C для контроля уровня жидкости. Взрывобезопасное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WJS-140-4
Микроволновый датчик PiloTREK WJS-140-4 для контроля уровня жидкости. Высокотемпературное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WPP-140-8
Микроволновый датчик PiloTREK WPP-140-8 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WPM-140-8
Микроволновый датчик PiloTREK WPM-140-8 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WGS-185-8
Микроволновый датчик PiloTREK WGS-185-8 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WHK-140-4
Микроволновый датчик PiloTREK WHK-140-4 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WEM-185-8
Микроволновый датчик PiloTREK WEM-185-8 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WGS-140-8
Микроволновый датчик PiloTREK WGS-140-8 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WGP-140-4
Микроволновый датчик PiloTREK WGP-140-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WGK-182-8
Микроволновый датчик PiloTREK WGK-182-8 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WES-150-4
Микроволновый датчик PiloTREK WES-150-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WHS-140-4
Микроволновый датчик PiloTREK WHS-140-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WJK-182-8
Микроволновый датчик PiloTREK WJK-182-8 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WEM-140-4
Микроволновый датчик PiloTREK WEM-140-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WPM-150-4
Микроволновый датчик PiloTREK WPM-150-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WPP-140-4
Микроволновый датчик PiloTREK WPP-140-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WGK-140-4
Микроволновый датчик PiloTREK WGK-140-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WPM-140-4
Микроволновый датчик PiloTREK WPM-140-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WES-182-8
Микроволновый датчик PiloTREK WES-182-8 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WES-140-8
Микроволновый датчик PiloTREK WES-140-8 для контроля уровня жидкости. Взрывобезопасное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WEM-186-4
Микроволновый датчик PiloTREK WEM-186-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Быстрый просмотр
|
Под заказ
Артикул: WEP-140-4
Микроволновый датчик PiloTREK WEP-140-4 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Преимущества микроволновых радарных уровнемеров PiloTrek W-100
Прибор относится к классу микроволновых импульсных радарных уровнемеров. В приборах с микроволновым принципом действия на измеренное расстояние не оказывают воздействие физические параметры среды. Вследствие этого, уровнемер нечувствителен к пару, температуре и давлению процесса, позволяет отстроиться от пены и иных явлений. Точность измерения составляет ±3 мм для диапазона 23 м. Прибор компактен и легко монтируется, имеет высокотемпературное и взрывозащищенное исполнения.
Микроволновые уровнемеры PiloTrek обладают рядом преимуществ по сравнению с другими приборами:
- Точность измерения выше, чем в уровнемерах с другим принципом работы;
- Независимость точности измерений от диэлектрической проницаемости, давления и температуры процесса, других факторов;
- Оптимальное соотношение цена/свойства среди подобных приборов;
- Возможность программирования непосредственно на месте;
- Удобные габариты и легкость монтажа;
- Высокая рабочая частота 24.125 ГГц позволяет измерять уровень в средах с минимальной относительной диэлектрической постоянной в 1,9;
- Срок гарантии 5 лет.
Уровнемер PiloTrek W-100 является экономически оптимальным выбором среди устройств своего класса. Такие микроволновые уровнемеры как PiloTrek удовлетворяют как современным, так и перспективным требованиям потребителей.
Принцип работы волноводных уровнемеров PiloTrek W-100
Как и у всех радарных уровнемеров, принцип работы данного прибора основывается на измерении длительности прохождения радиоволны по времени. PiloTrek является импульсно-радарным уровнемером с рабочей частотой в 24 ГГц (К-диапазон для микроволновых частот). Он индуцирует в антенне импульсы длительностью несколько наносекунд и в промежутках между этими излучениями принимает отраженный сигнал. Свойства измеряемой среды влияют на то, что часть энергии излученных сигналов будет отражаться от поверхности продукта, у которого измеряется уровень. Время полета отраженного сигнала измеряется и обрабатывается. Затем уже полученные значения конвертируются электронными приборами в данные расстояния, уровня или объема.
Принцип работы бесконтактного уровнемера PiloTrek заключается в использовании метода времени возврата отраженного сигнала (TDR). И, как и остальные микроволновые импульсно-радарные уровнемеры, измеряет уровень без контакта с продуктом.
Размещать прибор рекомендуется строго перпендикулярно к поверхности зеркала продукта. В случае цилиндрического резервуара лучшим местом для прибора будет расположение его на расстоянии r=(0,3…0,5)R.
Для конкретного применения PiloTrek программируется на основании известных данных о геометрии резервуара.
Диагностика PiloTrek W-100
В измерителе уровня имеются возможности самодиагностики, сообщения о которых выводятся на графический экран:
- Внутренние ошибки прибора (модуля памяти, сенсора уровнемера)
- Ошибки программирования (переполнение расчетных данных, выходы за пределы диапазонов измерений)
Электроника прибора позволяет проводить широкую настройку и диагностику.
Применение
Возможные области применения PiloTrek W-100:
- Пищевая промышленность
- Энергетика
- Фармацевтическая промышленность
- Химическая промышленность
- Вода, сточные воды
- Жидкости, суспензии в целом
Микроволновый уровнемер PiloTrek можно применять в самых разных областях промышленности. Везде, где требуется точное измерение уровня жидкостей и суспензий, использование уровнемеров PiloTrek W-100 будет полностью оправдано.

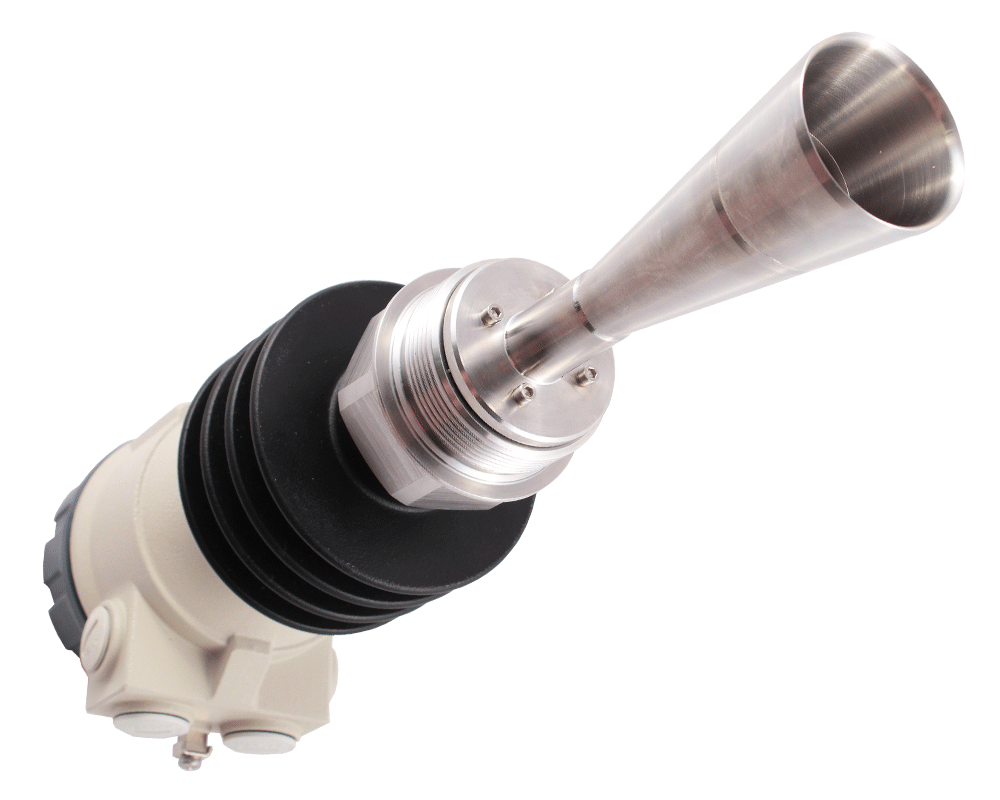

Для работы с большими емкостями рекомендуется выбирать прибор с рупорной антенной. Данная антенна универсальна. Если же планируется работать с химически агрессивными средами в небольших емкостях или же гигиеническими продуктами, то предпочтительнее будет стержневая антенна. Также стержневую антенну предпочтительнее выбирать если доступ в резервуар ограничен (например малыми размерами патрубка).
Условия процесса или наличия пластикового корпуса антенны являются стандартными факторами, снижающими максимальный диапазон измерения. Для расширения диапазона рекомендуется выбирать металлический корпус прибора.
Наилучшее применение для данного прибора – резервуары с медленным изменением уровня (не более 5 м/ч), в которых нужно обеспечить высокую точность измерения. Например:
- Нефтехранилища
- Резервуары со спиртом, топливом
- Иные стационарные объекты
Преобразователь уровня PiloTrek отлично подходит для измерения уровней жидкостей с паром. Также его можно использовать и для измерения в вакууме. Однако, не стоит применять его для измерения уровня сыпучих материалов.
Прибор может не обеспечить все свои преимущества в условиях собственного перегрева. Рекомендуется установить защиту от тепловых излучений в таком случае. Также не рекомендуется располагать прибор слишком близко к продукту измерения во избежание излишнего его налипания или образования конденсата на антенне.
При возникновении множества факторов, влияющих на снижение диапазона измерения (волнение, перемешивание, конденсат), необходимо обратиться к руководству по эксплуатации для корректировки диапазона измерения.
Характеристики PiloTrek W-100

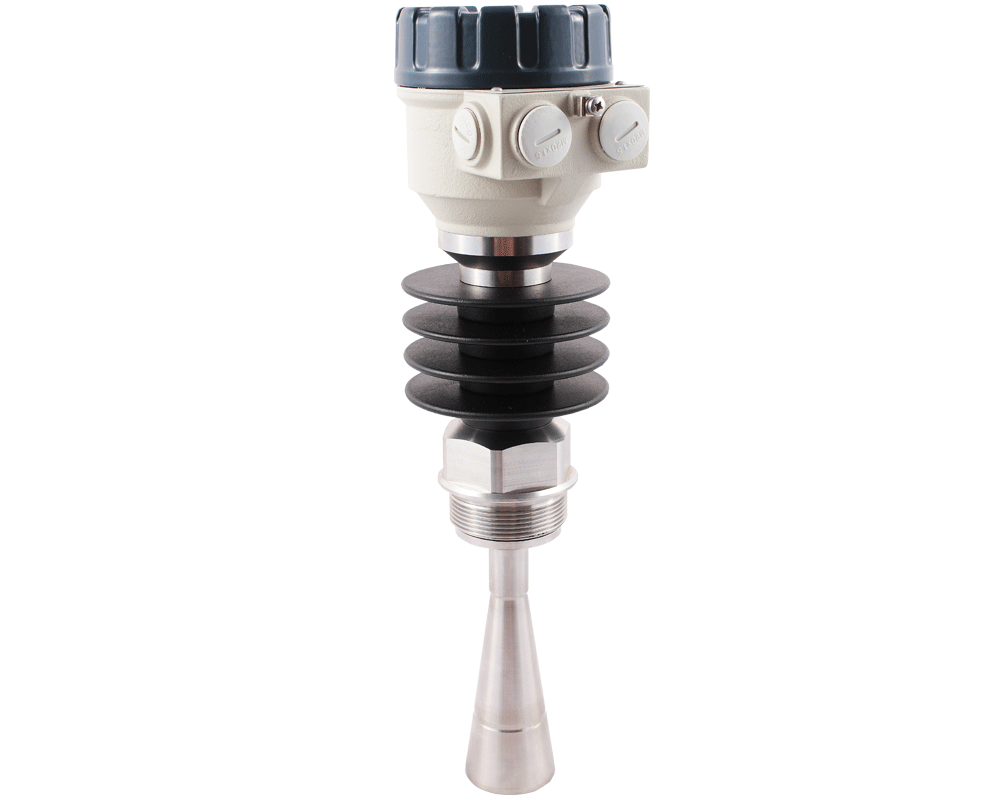

Микроволновый импульсный радарный уровнемер PiloTrek W-100 имеет несколько исполнений в разных типах корпусов. Расширенные технические характеристики уровнемера PiloTrek для отдельных исполнений приведены в таблицах ниже.

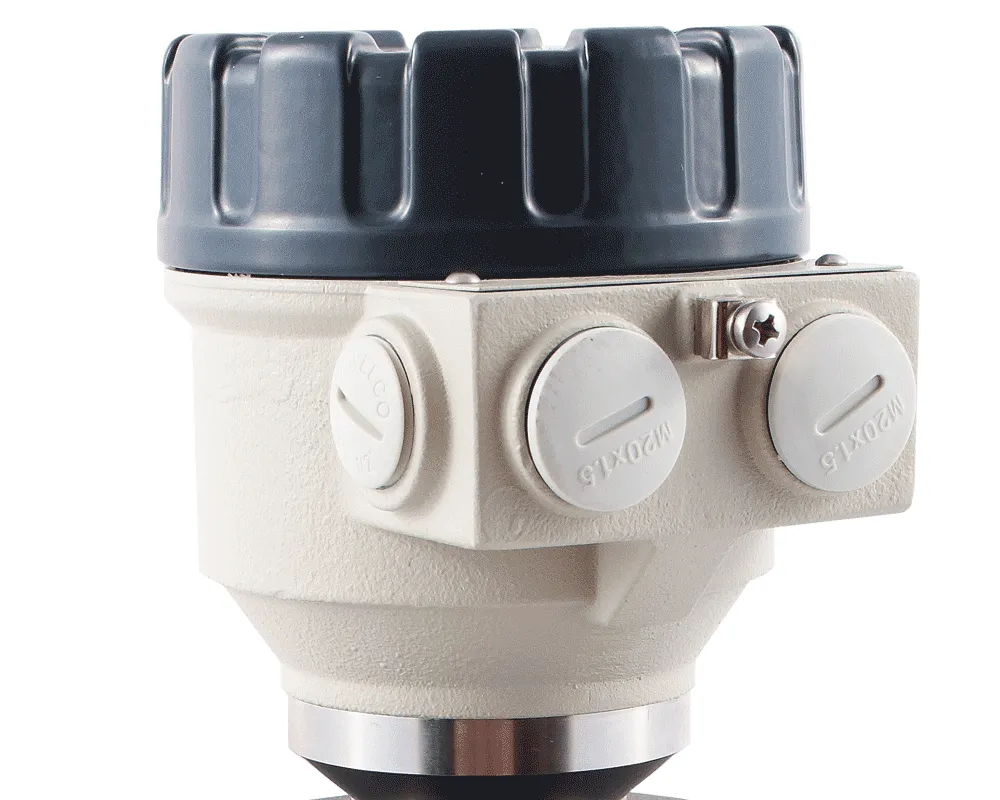

- Пластиковый корпус: W_M-1_ _-_; W_P-1_ _-_
- Металлический корпус: W_S-1_ _-_; W_K-1_ _-_

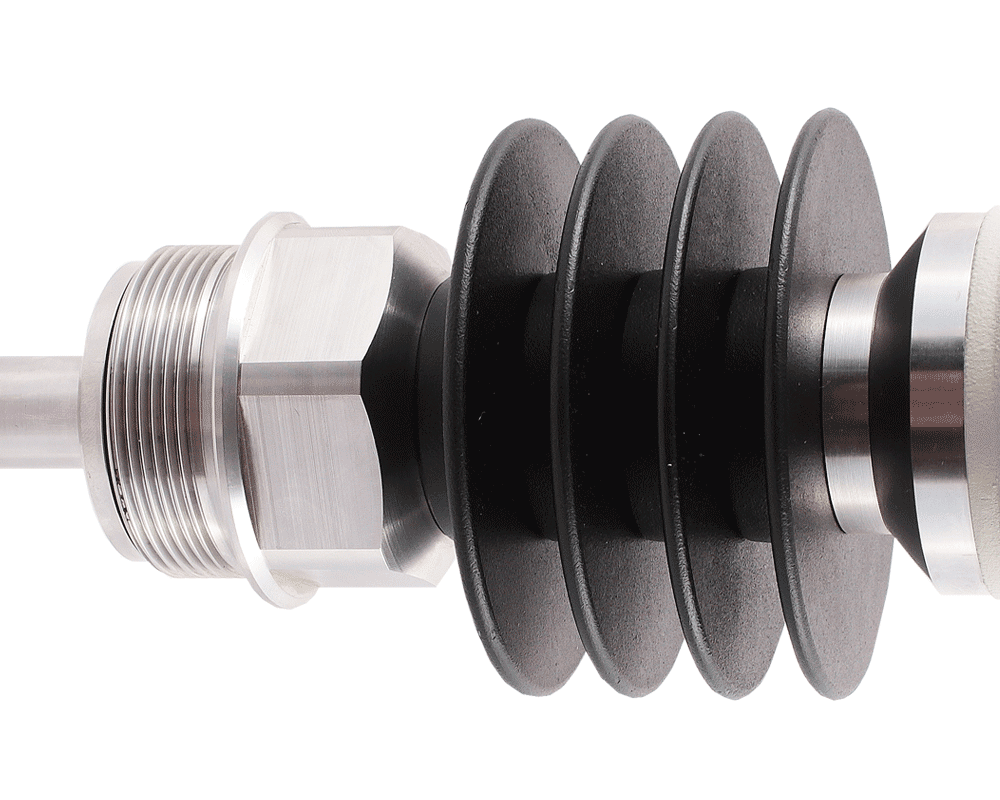

- Высокотемпературное исполнение: WH_-1_ _; WJ_-1_ _-_
Измеряемые значения | Уровень, расстояние | ||
Рассчитываемые значения | Объем, масса | ||
Агрегатное состояние продукта | Жидкое | ||
Частота генерируемого сигнала | ~ 24.125 ГГц (К-диапазон) | ||
Диапазон измерения | 0,2 м – 23 м (в зависимости от используемой антенны) | ||
Погрешность измерения (согласно EN 61298-2) | < 0,5 м: ±25 мм; 0,5 – 1 м: ±15 мм; 1 – 1,5 м: ±10 мм; 1,5 – 8 м: ±3 мм; > 8 м: ±0,04% от измеряемого значения |
||
Минимальная конусность излучения | 11° - (в зависимости от используемой антенны) | ||
Минимальное значение εr | 1,9 – (в зависимости от используемой антенны) | ||
Разрешение | 1 мм | ||
Температурная погрешность (согласно EN 61298-3) | 0,05% FSK/10 °C (-20 °C … +60 °C) | ||
Напряжение питания | 20 В…36 В постоянного тока; для взрывозащищенного исполнения: 20…30 В | ||
Максимальное давление процесса | 25 бар (при температуре 120 °С), с полипропиленовой антенной не более 3 бар (при температуре 25 °С) | ||
Температура процесса | -30…+100 °С (не более 2 мин: до +120°С) с полипропиленовой антенной: макс. +80°С Высокотемпературное исполнение: -30…+180°С |
||
Температура окружающей среды | -20…+60 °С | ||
Выходы | Аналоговый | 4…20 мА (3,9…20,5 мА) | |
Цифровой | HART (минимальное сопротивление в цепи: 250 Ом) | ||

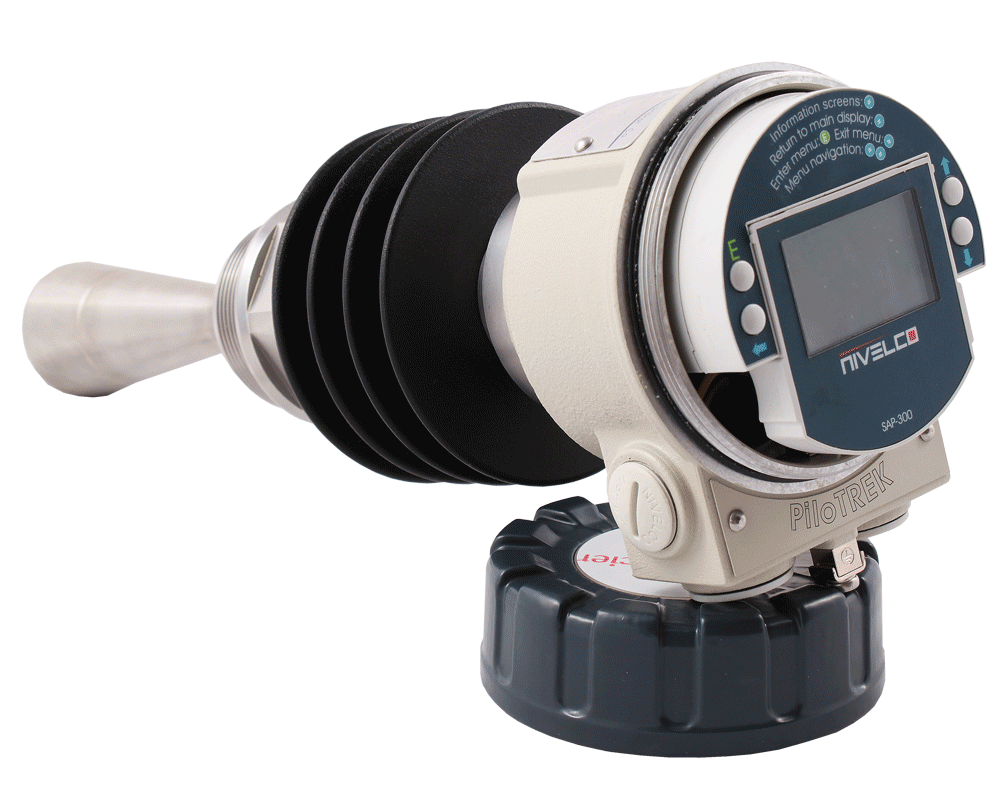

Вывод на дисплей | Жидкокристаллический графический дисплей SAP-300 | ||
Время задержки выходного сигнала | Может принимать значение: от 0 до 99 сек | ||
Частота измерения | 10…60 сек согласно рабочим настройкам | ||
Индикация ошибки на токовом выходе | Выходной сигнал: 22 мА или 3,8 мА | ||
Максимальная нагрузка на выходе | Rt=(Ut-20B)/0,022At, где Ut – напряжение питания | ||
Электрическая защита | Класс III | ||
Механическая защита | IP67 | ||
Технологическое соединение | согласно кодам для заказа | ||
Электрическое соединение | Кабельные вводы 2 шт. – М20х1,5 + 2 резьбовых отверстия с конической трубной резьбой 1/2“ для дополнительного кабельного ввода. Диаметр оплетки кабеля от 7 до 13 мм, макс. сечение жилы 1,5 мм2 | ||
Материал уплотнения | Viton, EPDM |
Параметры взрывозащиты различных исполнений PiloTrek
- Пластиковый корпус
- IECEx (ia): Ex ia IIB T6…T5 Ga/Gb Li: 200 мкГн; Ci: 16 нФ; Ui: 30В; Ii: 140 мА; Pi 1 Вт
- ATEX (ia): (Ex) II ½ G Ex ia IIB T6…T5 Ga/Gb Li: 200 мкГн; Ci: 16 нФ; Ui: 30В; Ii: 140 мА; Pi 1 Вт
- Металлический корпус
- IECEx (ia): Ex ia IIB T6…T3 Ga/Gb Li: 200 мкГн; Ci: 16 нФ; Ui: 30В; Ii: 140 мА; Pi 1 Вт
- ATEX (ia): (Ex) II 1 G Ex ia IIB T6…T3 Ga/Gb Li: 200 мкГн; Ci: 16 нФ; Ui: 30В; Ii: 140 мА; Pi 1 Вт
- Высокотемпературное исполнение
- IECEx (ia): Ex ia IIB T6…T3Ga/Gb Li: 200 мкГн; Ci: 16 нФ; Ui: 30В; Ii: 140 мА; Pi 1 Вт
- ATEX (ia): (Ex) II 1 G Ex ia IIB T6…T3 Ga/Gb Li: 200 мкГн; Ci: 16 нФ; Ui: 30В; Ii: 140 мА; Pi 1 Вт
Документация
Информация о специальных характеристиках антенн представлена в техническом описании PiloTrek W-100.
Описание модуля отображения и программирования SAP-300, а также инструкции на установку и монтаж, программирование, представлены в документации:
- Техническое описание PiloTrek W-100
- Руководство по эксплуатации
- Паспорт на микроволновые радарные уровнемеры жидкости PiloTrek
Сертификаты
- Метрологический сертификат
- Сертификат соответствия EAC RU C-HU.МЮ62.B.04401
- Сертификат на коммуникационное оборудование R&TTE
- Соответствие части 15 Правил FCC (радио лицензия)
- Взрывобезопасность: IEC Ex, ATEX в температурных категориях T6…T3 у разных типов корпусов
