Механические расходомеры FineTek в Санкт-Петербурге
Расходомеры серии ERP экономичны и представлены в интеллектуальных модификациях. Измерители расхода ERP series поддерживают промышленную коммуникацию и работу в агрессивных средах.
EPR series относится к типу механических лопастных расходомеров. Прибор используется с трубами диаметров DN20…DN50 для измерения расхода жидкостей со скоростью до 10 м/c. Имеются три модификации – интеллектуальная с дисплеем (all-in-one), версия без дисплея и модификация с только импульсным выходом.
Дисплей может быть разделен с датчиком. Коммуникационные выходы – RS485, ModBus, 4-20 mA или импульсный. Также реализовано сохранение данных по потоку в FRAM.
|
Советуем
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR12СDA00APPC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13CE000APFC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR12DEA00APP4
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13DDA00APPC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10CDA00ADPC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR12CEA00APP4
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR12FDA00APPC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13ED000APPC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13FBA00APP4
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10EBA00ADF6
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10EDA00ADFC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10FDA00ADFC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10DBA00ADF4
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10DBA00ADF6
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10DBA00ADF9
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10EBA00ADF4
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13EDA00APPC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10EBA00ADF9
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13FJA00APFC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10ED000ADFC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10EDA00ADPC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10EBA00ADP4 (cable 5m)
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10СD000ADPC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10DBA00ADP9
Расходомер лопастной DN25(1"), PF Т-фиттинг, кабель М12, 12...36VDC, выход EPR10, материал лопасти PP, трубы SUS316L
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10DBA00ADP6
Расходомер лопастной DN25(1"), PF Т-фиттинг, кабель М12, 12...36VDC, выход EPR10, материал лопасти PP, трубы SUS316
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10DBA00ADP4
Расходомер лопастной DN25(1"), PF Т-фиттинг, кабель М12, 12...36VDC, выход EPR10, материал лопасти PP, трубы SUS304
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10DDA00ADFC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10CDA00ADFC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10CBA00ADF4
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10EB000ADF9
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13FAA00APP4
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13EDA00APFC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13FAA00APPC (DN50 + PVC pipe)
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13DE000APFC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13DAA0APPC (DN25 + PVC pipe)
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13DDA00APFC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR12EDA00APPC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR10DB000ADF9
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13FDA00APPC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EPR13-C-D-A-0-0-A-P-P-C
Интеллектуальная All-in-One модель,DN20,DIN/ISO, М12, 12-36В DC, Pulse 4-20мА RS-485, PP, PVC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||
Показать еще
Преимущества механических расходомеров FineTek EPR
- Экономичность и адаптированность под промышленные условия (3 вида модификаций, все поддерживают цифровые интерфейсы ModBus/RS485, удобная настройка параметров и фильтров)
- Встроенное ферроэлектрическое ОЗУ (FRAM)
- Дисплейный модуль с удобным представлением параметров (+ может отделяться от датчика)
- Широкий диапазон питания (12-36 В)
- Импульсный выход на транзисторной оптопаре
Принцип работы EPR series
Рабочий принцип измерителей расхода EPR прост и делает прибор экономичным. Расходомеры EPR оптимально подходят под трубы малых диаметров и работу с агрессивными жидкостями.
Измерительная система расходомера состоит из датчика потока и трубной системы. Первичным измеряемым сигналом является скорость потока, с которой этот поток приводит в движение расположенные на его пути лопасти. Основываясь на этих данных, прибор вычисляет и сам поток. Электронная часть преобразует эту информацию в требуемый сигнал выхода, а также передает ее на дисплей.
Общие требования к монтажу:
- Прибор должен принимать вертикальное либо горизонтальное положение.
- Труба должна быть полностью заполнена водой.
- Рядом с прибором не должны возникать воздушные пузыри или располагаться вентиляционные отверстия. Это приводит к потере точности.
 |
 |
 |
 |
 |
 |
 |
 |
Применяемость EPR series
Измерители расхода EPR series используются в областях:
- Пищевая промышленность, производство еды/напитков
- Водоподготовка и водоочистка
- Фармацевтика
- Производство красок
- Химическая промышленность
- Полупроводниковая промышленность
- Контроль процессов очистки, влажной обработки печатных плат (PCB wet process)
Приборы предназначаются для монтажа на трубопроводы типоразмеров 20, 25, 40 и 50 мм.
Наилучшим применением расходомеров EPR series будет мониторинг расхода жидкостей при контроле техпроцессов в АСУ. Расходомеры EPR series оснащены функциями как для управления механизмами, так и для передачи данных.
На выбор доступны модификации:
|

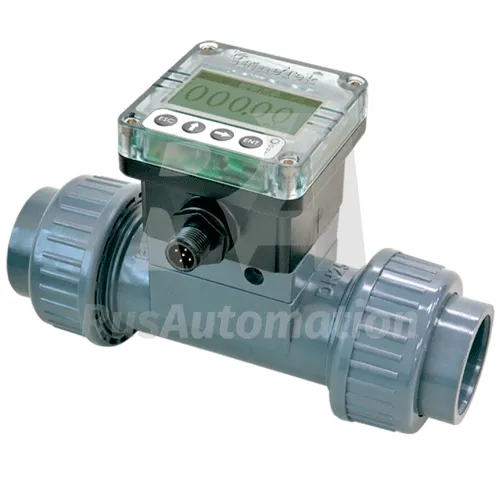

EPR13. Наиболее полная модификация, оснащена дисплеем. Рекомендуется для приложений, требующих непосредственную визуализацию данных на месте. |
 |

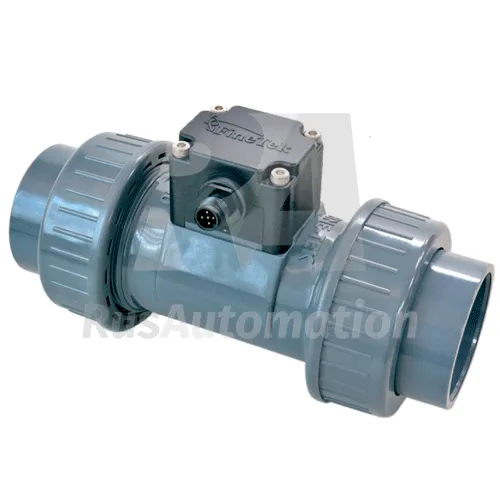

EPR12. Версия без дисплея. Хорошо подходит для удаленного контроля. |
|
EPR10. Экономичная версия с импульсным выходом. Рекомендуется там, где нужно много однотипных датчиков или в уже существующих системах с импульсной передачей данных. |
При выборе важно учесть значение K-фактора при разных сочетаниях материалов прибора и типов соединения (таблица 1):
Таблица 1. Cоотношение между значением К и установочным диаметром
| Материал | Соединение и тип стандарта | K-фактор (импульс/литр) DN20 / DN25 / DN40 / DN50 |
| Intelligent All-in-One Model (EPR13) | ||
| PVC | DIN/ISO | 70 / 49 / 17 / 9,2 |
| ASTM | 70 / 49 / 17 / 9,2 | |
| JIS | 70 / 49 / 17 / 9,2 | |
| CNS 4053-1 | 70 / – / – / – | |
| Stainless | Thread PF | – / 49 / 17 / – |
| Thread PT | – / 49 / 17 / – | |
| Thread NPT | – / 49 / 17 / – | |
| Flow transmitter (EPR12) и Pulse Output (EPR10) type | ||
| PVD | DIN/ISO | 56,5 / 30 / 8,3 / 5,92 |
| ASTM | 56,5 / 30 / 8,3 / 5,92 | |
| JIS | 56,5 / 30 / 8,3 / 5,92 | |
| CNS 4053-1 | 56,5 / – / – / 5,92 | |
| Stainless | Thread PF | – / 30 / 8,3 / – |
| Thread PT | – / 30 / 8,3 / – | |
| Thread NPT | – / 30 / 8,3 / – | |
*для US: GL(Gallon) К-фактор = импульс/литр х 3785; для UK: GL(Gallon) K-фактор = Имиульс/литр х 4546
Чтобы прибор проявил свои лучшие качества учитывайте рекомендации по его установке, в частности – соблюдение прямых участков трубопровода (D – диаметр трубы):
| Тип | Длина прямого участка выше по течению | Длина прямого участка ниже по течению |
| Регулирующий клапан |  |
 |
| Две близко расположенные коленчатые трубы |  |
 |
| Двойная коленчатая труба |  |
 |
| Одиночная коленчатая труба |  |
 |
| Расходящаяся труба |  |
 |
| Суживающаяся труба |  |
 |
Также соблюдайте требования технических условий, не применяйте прибор на жидкостях со слишком высокой вязкостью или температурой.
Технические характеристики EPR series
Расширенные технические данные лопастного расходомера EPR приведены ниже. Также, в чертежах и рисунках указаны габаритные размеры и схемы соединений расходомеров EPR series.
| Типоразмер трубы | DN20/DN25/DN40/DN50 |
| Диапазон скоростей потока | 0,3…10 м/c |
| Точность | ±3% при стандартных условиях |
| Линейность | ±0,5% ДИ (10 м/c) |
| Повторяемость | ±0,4% |
| Диапазон вязкости среды | 300 сСт, максимум |
| Содержание примесей | 1% максимум (зернистость 0,5 мм, макс) |
| Температура процесса | Технический пластик: -15°C…+60°C (5°F…140°F) Нержавеющая сталь: -15°C…+100°C (5°F…212°F) |
| Влажность окружающей среды | 80%, без конденсации |
| Метод установки | Преобразователь +T-монтаж |
| Давление процесса | 10 бар, макс |
| Уровень защиты | IP66, соединитель должен быть вставлен и защелкнут |
| Аналоговый выход | 4-20 мА (кроме EPR10) |
| Импеданс | 1300 Ом при 36 В, 1000 Ом при 30 В, 700 Ом при 24 В, 450 Ом при 18 В, 200 Ом при 12 В |
| Импульсный выход | NPN, PNP 200 мА, защита от перегрузки по току |
| Диапазон частот | 0…300 Гц (кроме EPR10) |
| Напряжение питания | 12…36В DC ±10% |
| Потребляемая мощность | 1,5 ВA |
| Защиты от переполюсовки по питанию | Есть |
| Порт коммуникации | RS485, ModBus |
Габаритные размеры
EPR 13:
|
EPR12 и EPR10:
|
EPR13 (технический пластик):
 |
Диаметр-DN | Стандарты трубы | Размеры |
| 20 | DIN/ISO: D=25 мм ASTM: D=26,7 мм JIS: D=26,45 мм CNS 4053-1: D=26 мм |
A=144 мм, В=106 мм, С=100 мм, E=53 мм, F=76,3 мм |
|
| 25 | DIN/ISO: D=22 мм ASTM: D=33,4 мм JIS: D=32,55 мм |
A=159 мм, В=115 мм, С=109 мм, E=58 мм, F=76,7 мм |
|
| 40 | DIN/ISO: D=50 мм ASTM: D=48,3 мм JIS: D=48,7 мм |
A=189 мм, В=125 мм, С=119 мм, E=83 мм, F=83,3 мм |
|
| 50 | DIN/ISO: D=63 мм ASTM: D=60,3 мм JIS: D=60,8 мм CNS 4053-1: D=60 мм |
A=216 мм, В=140 мм, С=130 мм, E=103 мм, F=90 мм |
EPR13 (нержавеющая сталь):
 |
Диаметр-DN | Размеры |
| 25 | A=104 мм, В=23 мм, С=PF 1”, D=77 мм A=104 мм, В=18 мм, С=PT 1”, D=77 мм A=104 мм, В=18 мм, С=NPT 1”, D=77 мм |
|
| 40 | A=129 мм, В=23 мм, С=PF 1-1/2”, D=83,4 мм A=129 мм, В=22 мм, С=PT 1-1/2”, D=83,4 мм A=129 мм, В=22 мм, С=NPT 1-1/2”, D=83,4 мм |
EPR12 и EPR10 (технический пластик):
 |
Диаметр-DN | Стандарты трубы | Размеры |
| 20 | DIN/ISO: D=25 мм ASTM: D=26,7 мм JIS: D=26,45 мм CNS 4053-1: D=26 мм |
A=144 мм, В=106 мм, С=100 мм, E=53 мм, F=54,8 мм |
|
| 25 | DIN/ISO: D=22 мм ASTM: D=33,4 мм JIS: D=32,55 мм |
A=159 мм, В=115 мм, С=109 мм, E=58 мм, F=55,2 мм |
|
| 40 | DIN/ISO: D=50 мм ASTM: D=48,3 мм JIS: D=48,7 мм |
A=189 мм, В=125 мм, С=119 мм, E=83 мм, F=62 мм |
|
| 50 | DIN/ISO: D=63 мм ASTM: D=60,3 мм JIS: D=60,8 мм CNS 4053-1: D=60 мм |
A=216 мм, В=140 мм, С=130 мм, E=103 мм, F=68,5 мм |
EPR12 и EPR10 (нержавеющая сталь):
 |
Диаметр-DN | Размеры |
| 25 | A=104 мм, В=23 мм, С=PF 1”, D=55,6 мм A=104 мм, В=18 мм, С=PT 1”, D=55,6 мм A=104 мм, В=18 мм, С=NPT 1”, D=55,6 мм |
|
| 40 | A=129 мм, В=23 мм, С=PF 1-1/2”, D=62 мм A=129 мм, В=22 мм, С=PT 1-1/2”, D=62 мм A=129 мм, В=22 мм, С=NPT 1-1/2”, D=62 мм |
T-монтаж (технический пластик):
 |
Диаметр-DN | Стандарты трубы | Размеры |
| 20 | DIN/ISO: D=25 мм ASTM: D=26,7 мм JIS: D=26,45 мм CNS 4053-1: D=26 мм |
A=144 мм, В=106 мм, С=100 мм, E=53 мм |
|
| 25 | DIN/ISO: D=22 мм ASTM: D=33,4 мм JIS: D=32,55 мм |
A=159 мм, В=115 мм, С=109 мм, E=58 мм |
|
| 40 | DIN/ISO: D=50 мм ASTM: D=48,3 мм JIS: D=48,7 мм |
A=189 мм, В=125 мм, С=119 мм, E=83 мм |
|
| 50 | DIN/ISO: D=63 мм ASTM: D=60,3 мм JIS: D=60,8 мм CNS 4053-1: D=60 мм |
A=216 мм, В=140 мм, С=130 мм, E=103 мм |
T-монтаж (нержавеющая сталь):
 |
Диаметр-DN | Размеры |
| 25 | A=104 мм, В=23 мм, С=PF 1”, D=55,6 мм A=104 мм, В=18 мм, С=PT 1”, D=55,6 мм A=104 мм, В=18 мм, С=NPT 1”, D=55,6 мм |
|
| 40 | A=129 мм, В=23 мм, С=PF 1-1/2”, D=62 мм A=129 мм, В=22 мм, С=PT 1-1/2”, D=62 мм A=129 мм, В=22 мм, С=NPT 1-1/2”, D=62 мм |
Схемы соединений
Описание контактов:
| Номер контакта | Функция | Цвет провода |
| 1 | Коммуникационный выход RS485 - | Черный |
| 2 | Импульсный выход Pulse - | Желтый |
| 3 | Вход питания DC 0 В - | Синий |
| 4 | Импульсный выход Pulse + | Розовый |
| 5 | Коммуникационный выход RS485 + | Зеленый |
| 6 | Аналоговый выход 4-20 мА - | Фиолетовый |
| 7 | Аналоговый выход 4-20 мА + | Красный |
| 8 | Вход питания DC 12-36 В + | Коричневый |
Конфигуратор заказа EPR series
Для заказа лопастного расходомера EPR series воспользуйтесь конфигуратором:
| EPR10000- | 020 | B | MA | 00 | 02 | MB | A |
|
Диаметр трубы DN20 DN25 DN40 DN50 |
020 025 040 050 |
А В |
23 MA MB MC |
00 АA AB AC AD BA |
00 02 04 08 |
18 24 MB |
A B |
|
Дисплей без дисплея LCM-дисплей |
|||||||
|
Материал трубы PVC SUS304 SUS316 SUS316L |
|||||||
|
T-соединение, стандарт (для PVC) нет JIS ISO ASTM DIN CNS (только для диаметра 020, 040) |
|||||||
|
T-соединение, с соединителем (для SUS) нет PT-PT PT-PF PT-NPT |
|||||||
|
Материал лопастей PP (60°C) PVDF (100°C) SUS 316 (100°C) |
|||||||
|
Выход Pulse 4-20м, RS-485, PNP NPN 200мA PNP NPN 200мA (модель pulse output) |
|||||||
Документация
Расширенные и подробные рекомендации по монтажу и эксплуатации лопастных расходомеров EPR series приведены в документации:
- Каталог EPR series (EPR Paddle Wheel Flow Meter)
