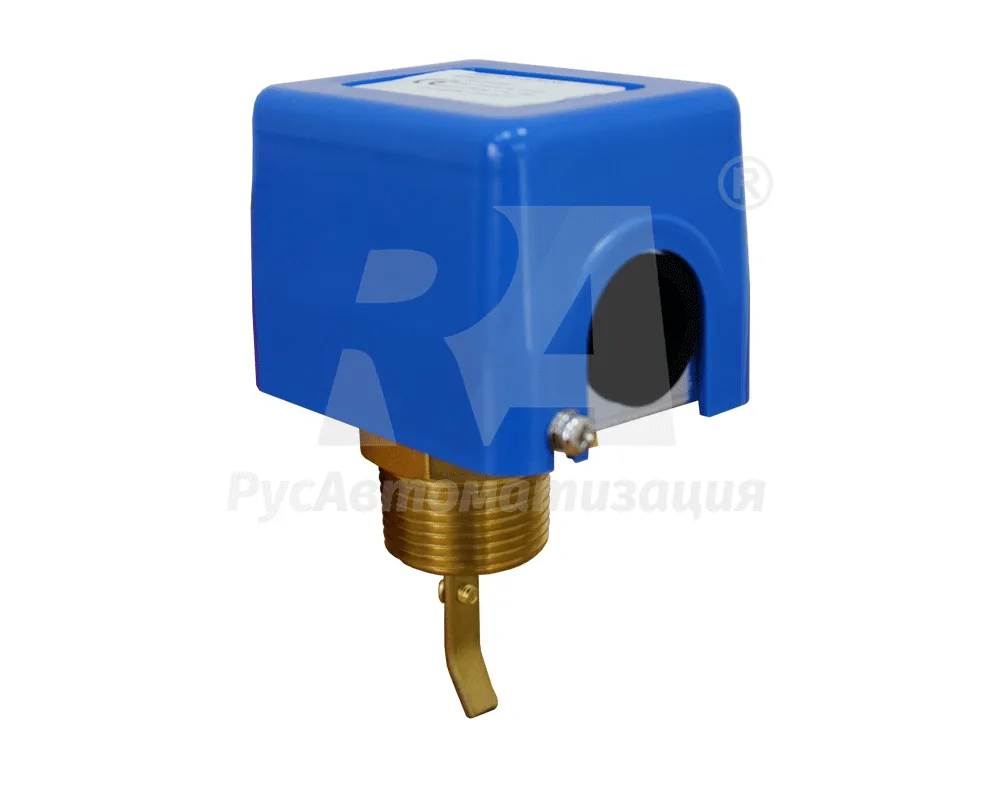

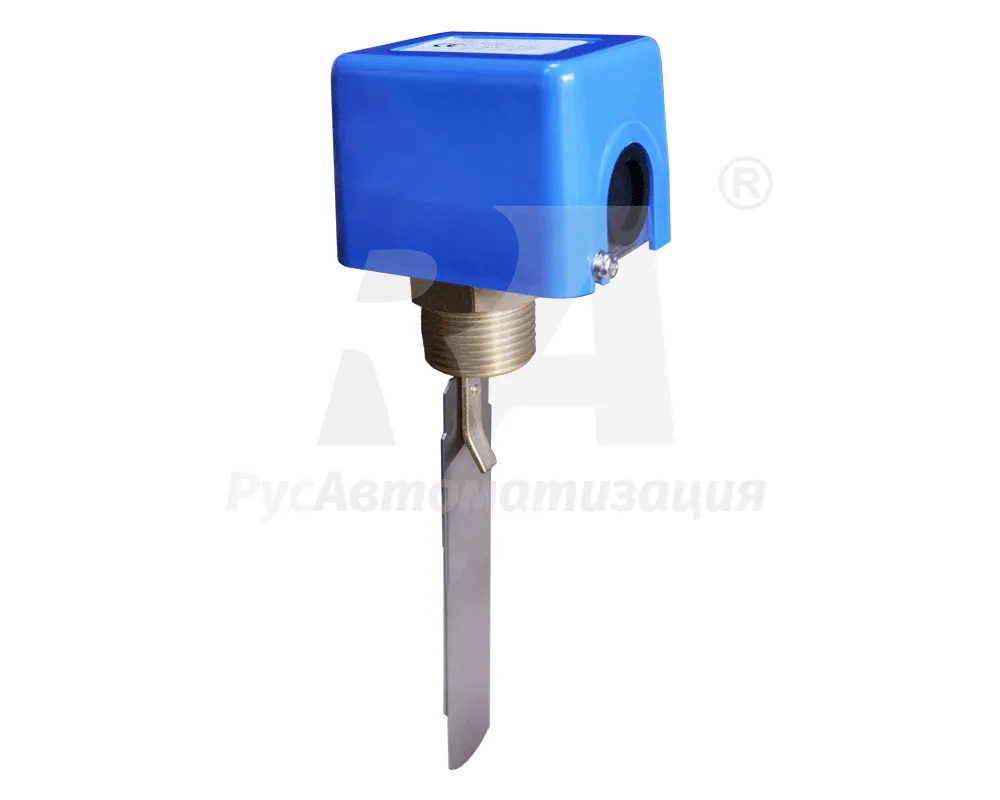

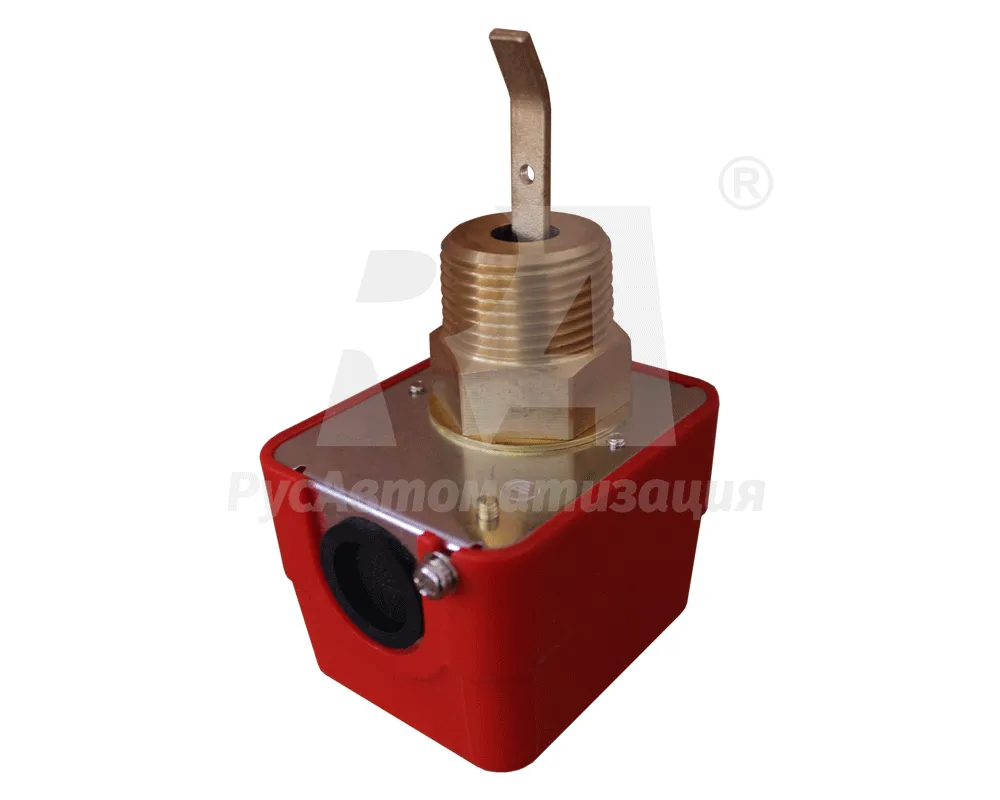

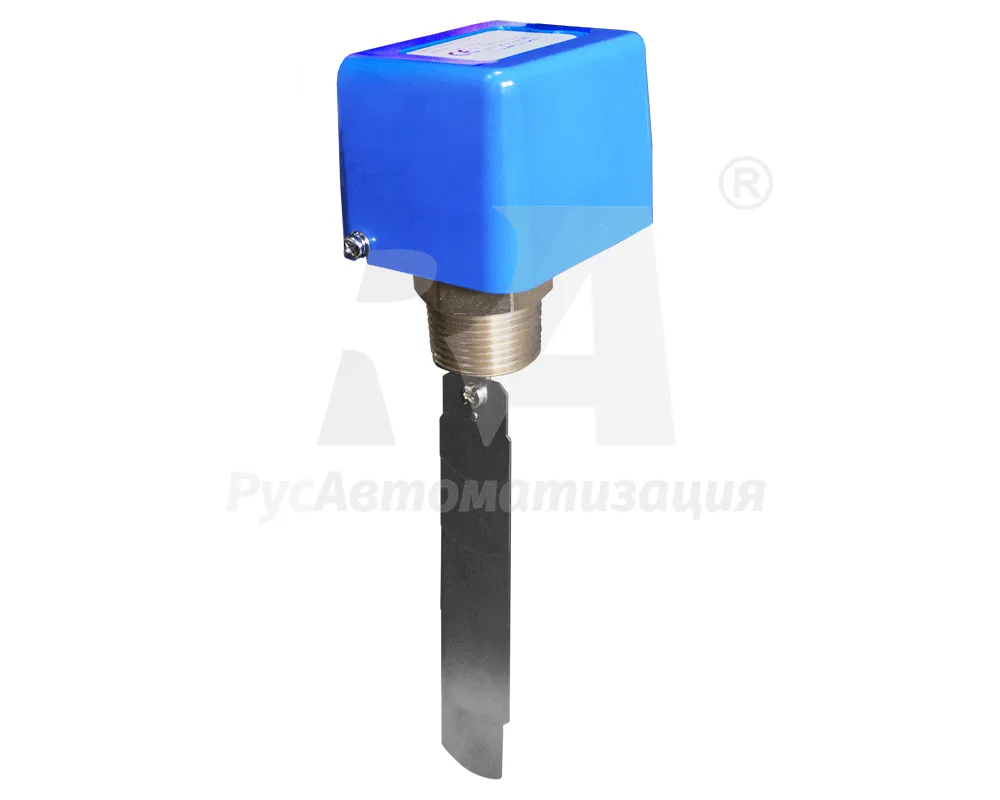

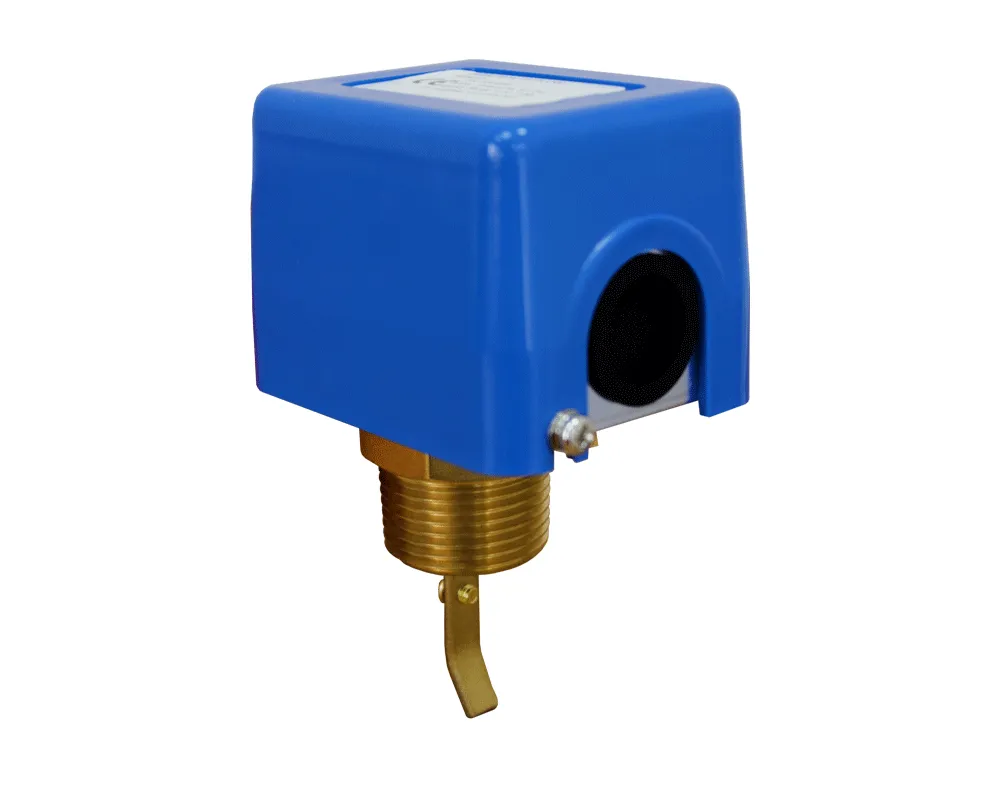

Механические лопастные датчики потока XSON в Санкт-Петербурге

Назначение реле потока жидкости XSON

Лопастной датчик XSON предназначен для отслеживания наличия или отсутствия потока в трубах. Контроль наличия жидкости является важной задачей, которая направлена на бережную эксплуатацию технологического оборудования. Например, в системах подачи воды реле потока может быть использовано для защиты насоса от «сухого» хода. В охлаждающих системах с помощью датчика можно контролировать наличие этиленгликоля.

Индикатор XSON поставляется в различных габаритных исполнениях – для труб диаметром от 25 до 150 мм. Поэтому имеется возможность подобрать модель под конкретные условия.

Преимущества и особенности эксплуатации датчиков потока XSON

Механические реле потока жидкости XSON – это экономичные и надежные устройства. Они обладают высоким ресурсом эксплуатации. Механические соединения переключателя качественно соединены друг с другом, поэтому не будет ложных срабатываний или сильного дребезга контакта. Из других достоинств устройств следует отметить:

• Не требуют электрического питания. Коммутируют сигналы любого рода напряжения – AC или DC.
• В линейке имеются модели для труб диаметром до 150 мм.
• Не выходят из строя при сильном давлении и высоком потоке. Выдерживают давление до 1,5 МПа.
• Собираются из качественных компонентов. Износостойкий ABS пластик способен выдержать удары, а лопасть не подвержена влиянию среды в течение всего срока эксплуатации.

Принцип работы датчика потока XSON

Работает датчик по следующему принципу: подвижная лопасть связана с внутренним переключателем. Как только на лопасть начинает давить поток среды, она отклоняется и переводит переключатель в сработанное состояние. При исчезновении потока лопасть возвращается на место, а переключатель переходит в исходное состояние.

Прибор оснащен выключателем мгновенного действия SPDT типа – однополюсный, двухпозиционный (NO/NC). Его коммутационная способность составляет 15 А. Что позволяет управлять некоторыми устройствами напрямую, например, соленоидными клапанами.

Сферы применения датчика потока серии XSON-FS

Механический лопастной индикатор подойдет для контроля наличия потока в следующих системах:

• контурах водоснабжения;
• отопительных магистралях;
• водоочистных сооружениях;
• насосных агрегатах.

Устройства могут запускать оборудование при появлении жидкости, отключать насосные установки при отсутствии воды, управлять закрытием и открытием клапанов. Лопасть, контактирующая с контролируемой средой, изготовлена из нержавеющей стали SUS 304. Она оптимальна для использования с водой, этиленгликолем, маслом и другими некоррозионными веществами.

Эксплуатационные характеристики серии FS

Датчик потока XSON устанавливается вертикально – лопасть располагается перпендикулярно движению среды. Серия FS обладает следующими параметрами:

• Коммутируемое напряжение: 220 В АC
• Коммутируемый ток: 10 А
• Механическое присоединение: резьбовое 1" NPT
• Защитное исполнение: IP20/54/65 – в зависимости от модели

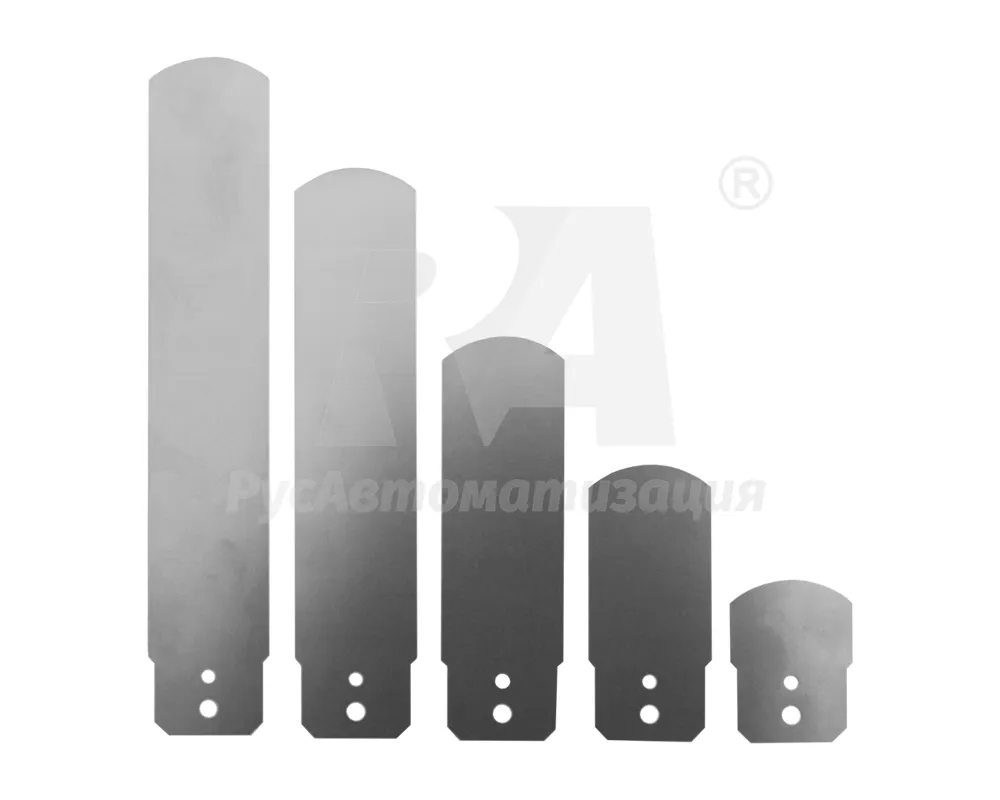

• Диаметр трубы для установки: от 25 до 150 мм (в зависимости от исполнения)
• Предельное рабочее давление: до 15 бар (1,5 МПа)
• Материалы изготовления
  • корпус: ABS пластик
  • механическое присоединение: латунь
  • лопасть: нержавеющая сталь SUS 304
• Диапазон рабочей температуры: от 0 до +120°C

Сертификаты

• Сертификат соответствия ГОСТ 52931-2008 на реле потока жидкости FS-2, FS-M марки XSON

Документация

Паспорта:

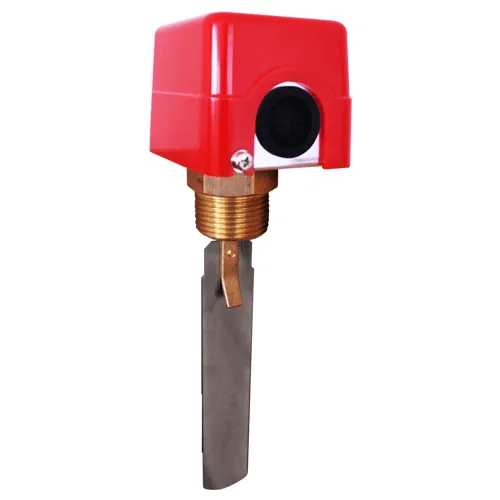

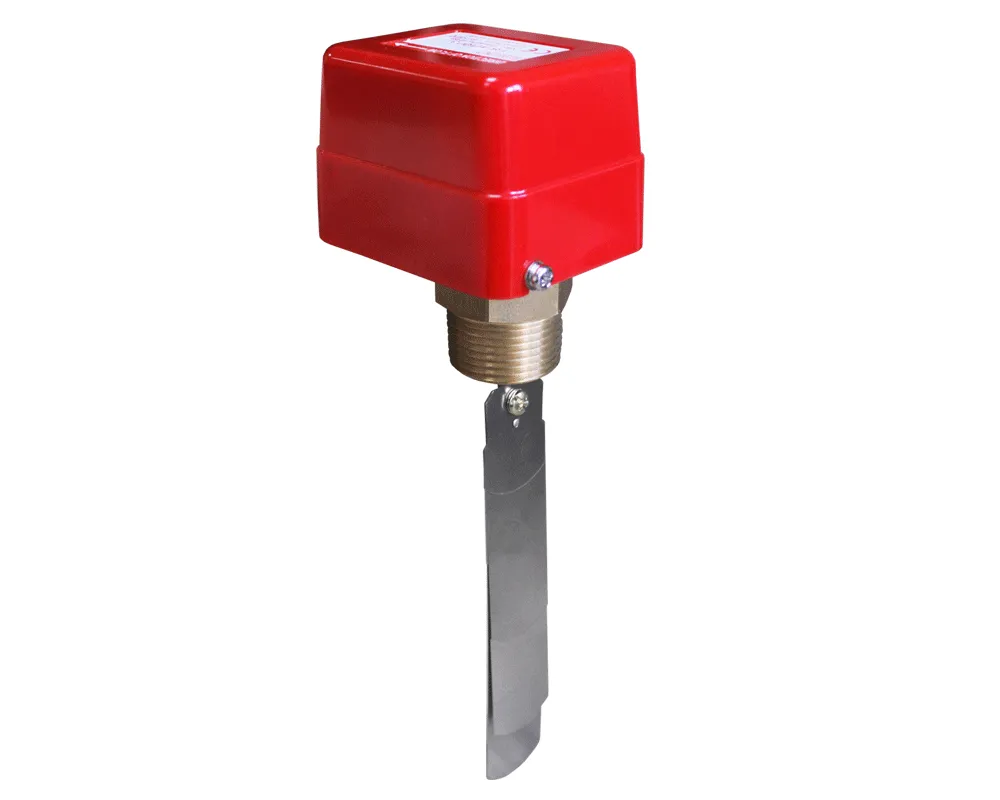

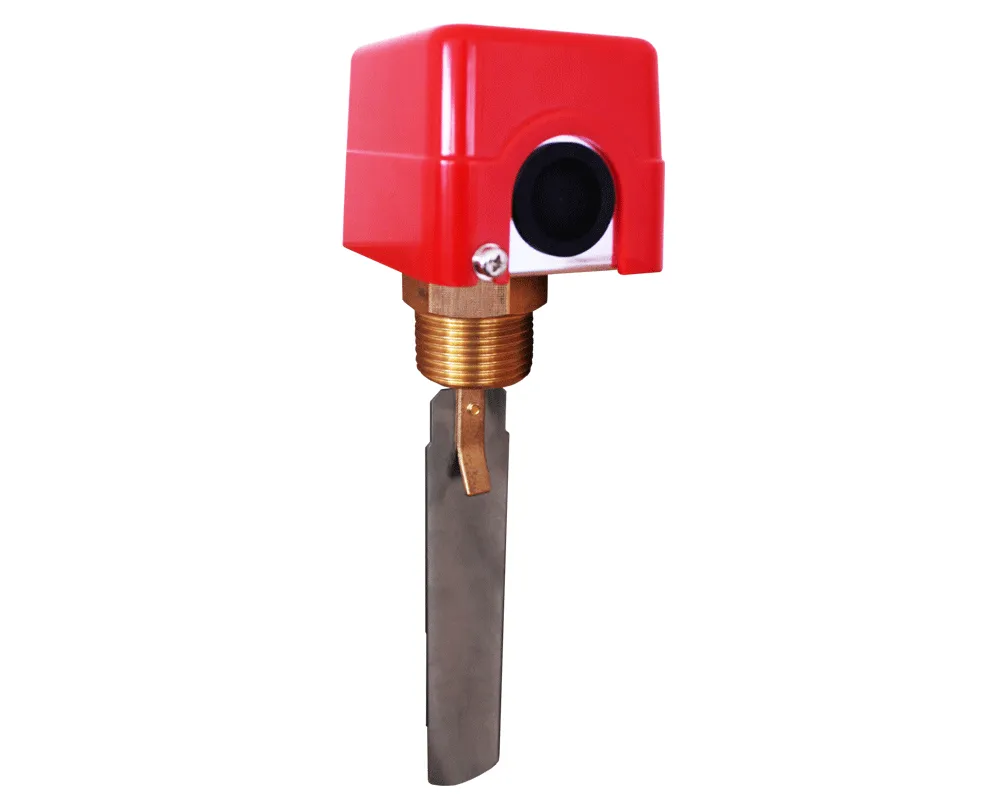

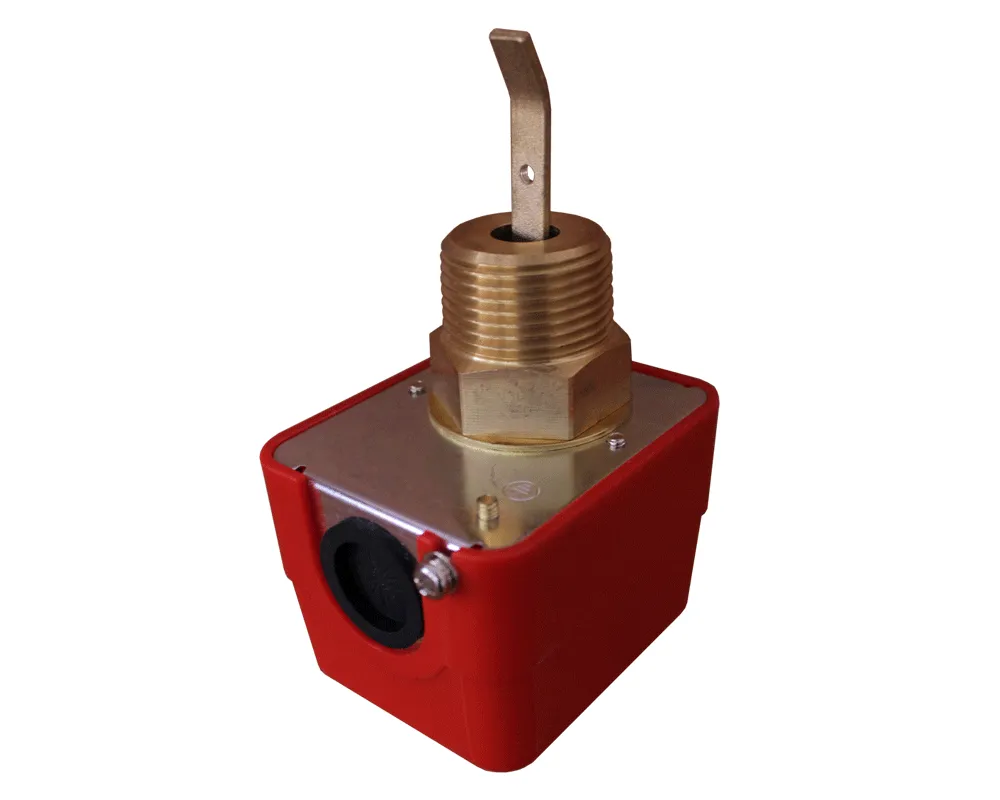

• XSON-FS-2-M1003

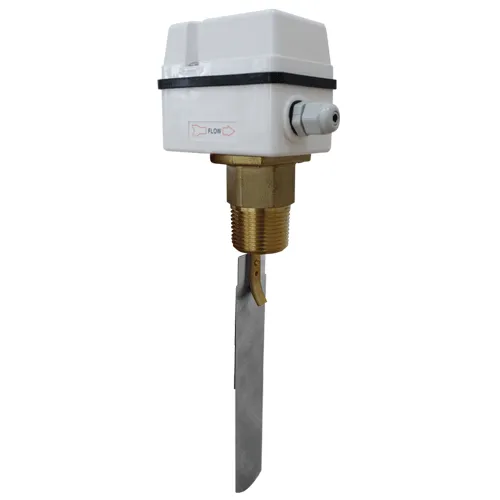

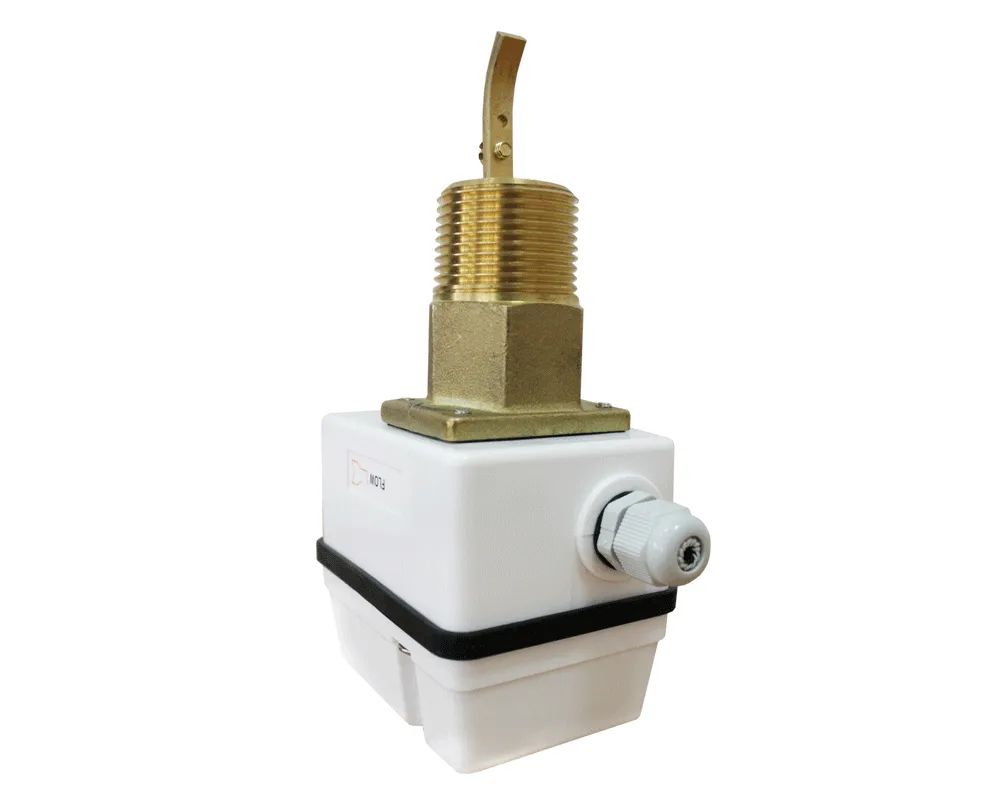

• XSON-FS-2-M1007

Для консультации по вопросам подбора модели обращайтесь к специалистам компании «РусАвтоматизация».
