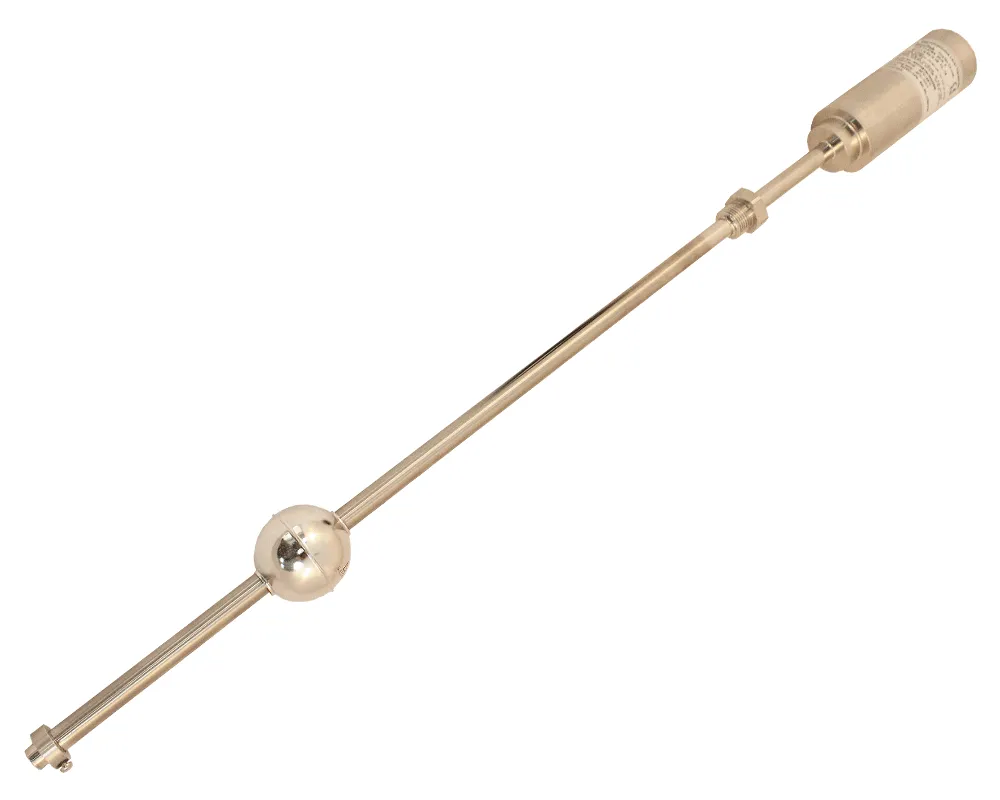

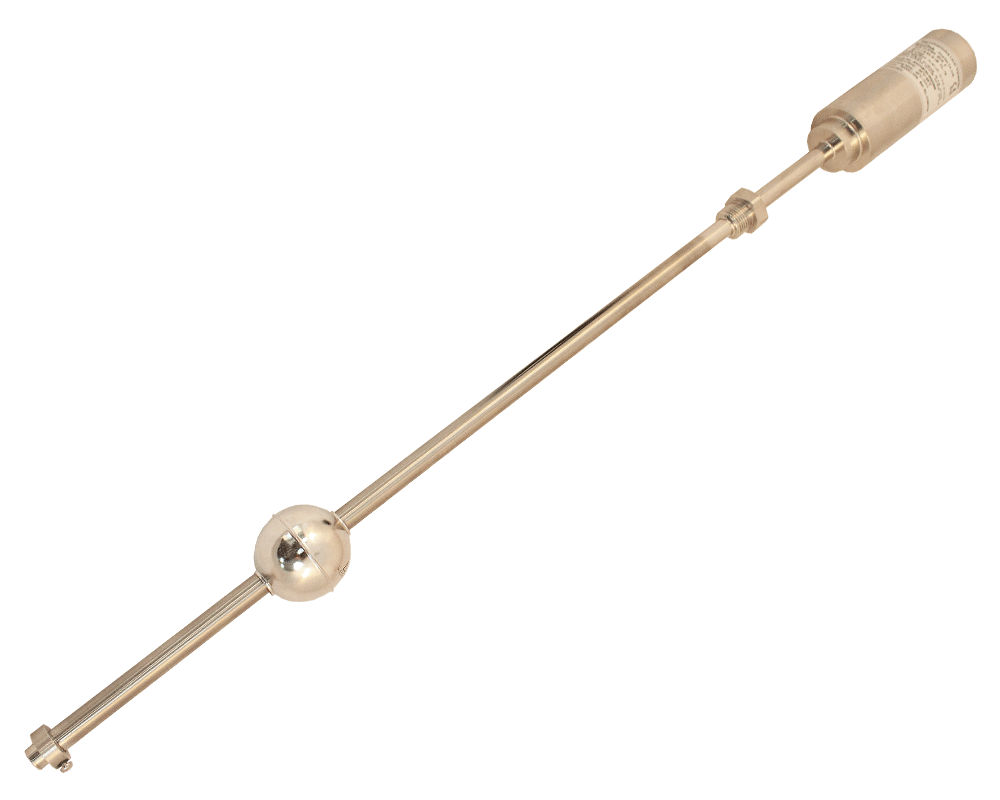

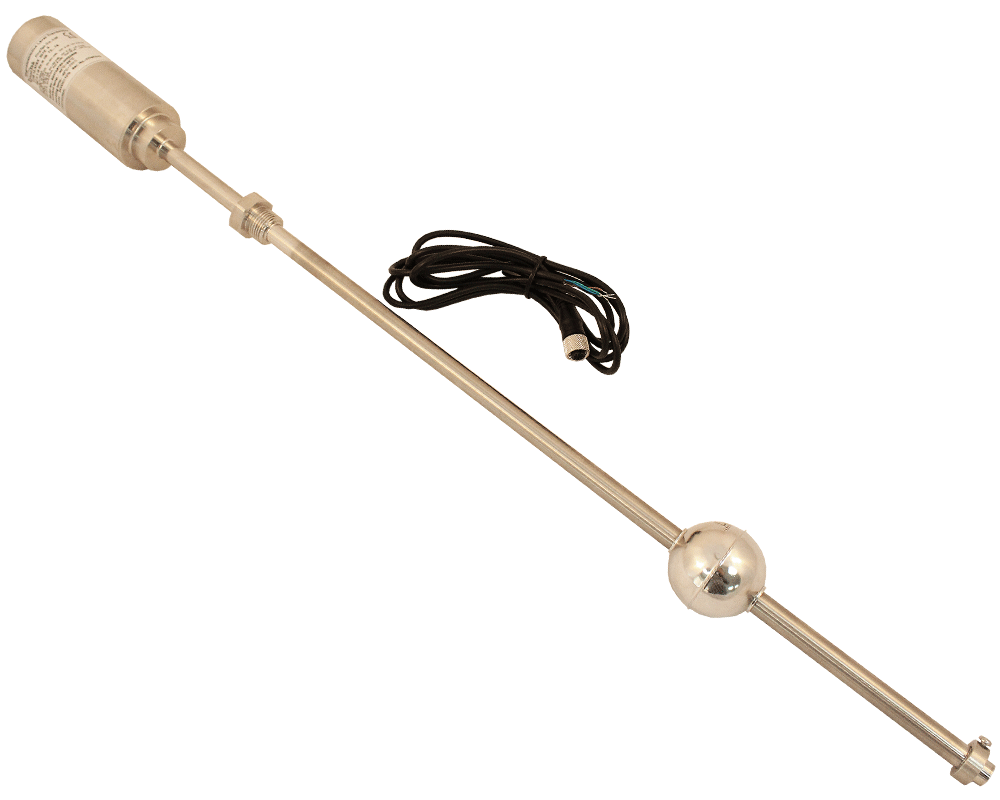

Магнитострикционные уровнемеры для жидкости FineTek в Санкт-Петербурге
Приборы FineTek EG представляют семейство магнитострикционных поплавковых преобразователей уровня. Такие устройства отличаются повышенной точностью измерения (вплоть до 0,005%) и низким коэффициентом искажения своих показаний (менее 0,0035%, что в несколько раз меньше в сравнении с радарными и ультразвуковыми приборами). Датчикам не грозит механический износ из-за отсутствия трущихся частей, что гарантирует длительную надежную и стабильную работу. Поверка датчиков также не требует усилий и производится без демонтажа прибора, в условиях его эксплуатации.
Все приборы серии адаптированы к работе в АСУТП, поддерживают HART/RS485/аналоговые выходы по току или по напряжению. Доступны высокотемпературное, взрывобезопасное, высокоточное и антикоррозионное исполнения. Набор поплавков реализует функцию измерения границ раздела сред или двух продуктов одновременно.
|
Советуем
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EGX20000-A1AND7011GMASC00A0AA02450
Магнитострикционный измеритель уровня EGX20000-A1AND7011GMASC00A0AA02450 для контроля уровня жидкости. Высокотемпературное исполнение
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Советуем
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EGX10000-B1AAA5012A18P300A0AA00100
Магнитострикционный измеритель уровня EGX10000-B1AAA5012A18P300A0AA00100 для контроля уровня жидкости.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Советуем
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EG6014BQSD-00AAE10
Магнитострикционный измеритель уровня EG6014BQSD-00AAE10 для контроля уровня жидкости. Высокотемпературное исполнение
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EG50-1CXSC-00A0-S05
Магнитострикционный измеритель уровня EG50-1CXSC-00A0-S05 для контроля уровня жидкости. Высокотемпературное исполнение
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EG31ABRSD00A0C05
Магнитострикционный измеритель уровня EG31ABRSD00A0C05 для контроля уровня жидкости. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EG50-1M1S3-00A0-H05(03)
Магнитострикционный измеритель уровня EG50-1M1S3-00A0-H05(03) для контроля уровня жидкости. Высокотемпературное исполнение
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EGX60000-A1AAA8032AMAS3SCAA0AAY02000
Магнитострикционный измеритель уровня EGX60000-A1AAA8032AMAS3SCAA0AAY02000 для контроля уровня жидкости.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EG371BR00-SEAB2L10
Магнитострикционный измеритель уровня EG371BR00-SEAB2L10 для контроля уровня жидкости. Взрывозащищенное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: EGX1021B-A1ABA5052AMCS3SCA0AA00500
Магнитострикционный измеритель уровня EGX1021B-A1ABA5052AMCS3SCA0AA00500 для контроля уровня жидкости. Высокотемпературное исполнение
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||
Преимущества уровнемеров FineTek EG
Достоинства магнитострикционных уровнемеров серии EG:
- Высокое быстродействие прибора (непрерывные измерения с точностью до 100 мкм)
- Повышенная отказоустойчивость и надежность (в сравнении с множеством бесконтактных приборов)
- Не подвержены механическому износу
- Работа при высоких температурах (до +200 °С) и в коррозионных/агрессивных средах
- Периодическая поверка проводится без отрыва от производства
- Применение в коммерческом учете
- Невысокая стоимость
Принцип работы
Рабочий принцип уровнемеров серии EG схож с NivoTrack и основывается на одном из проявлений магнитострикции, так называемом эффекте Видемана.

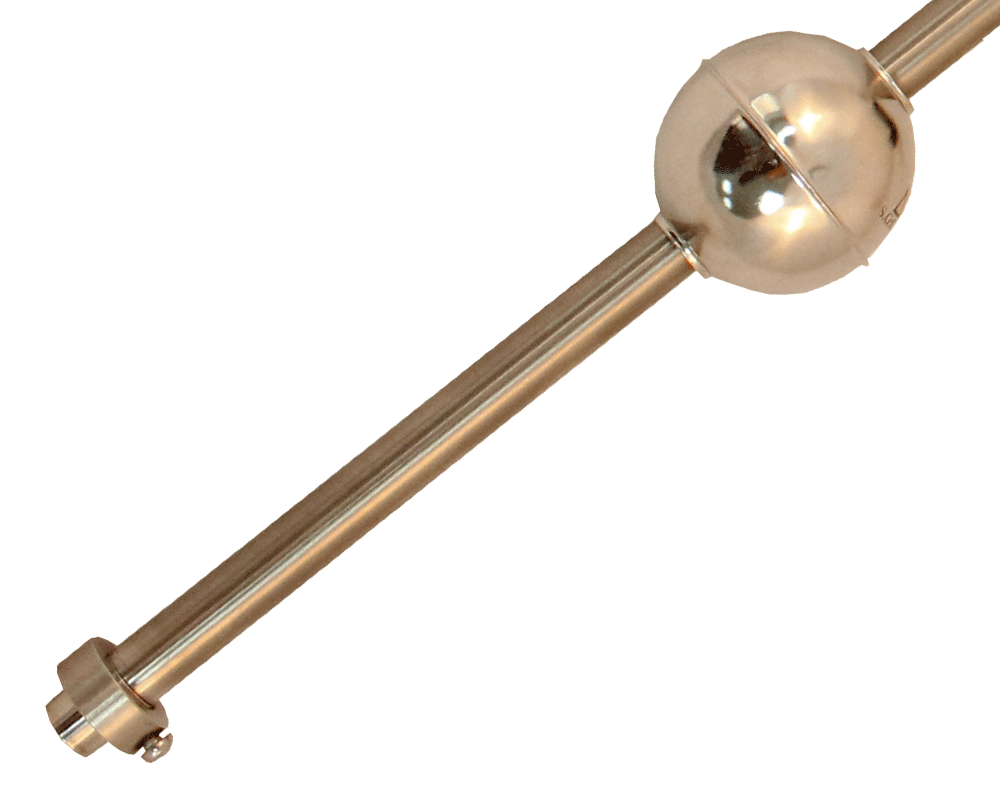

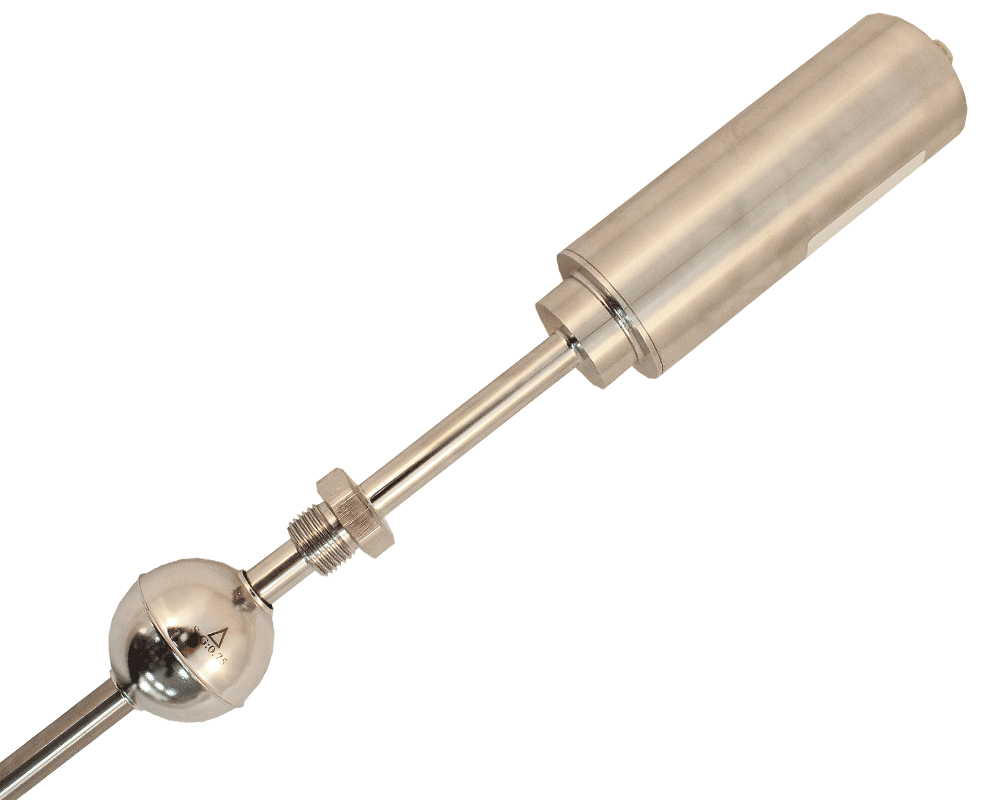

Датчик в основном состоит из магнитострикционных проводников, составляющих волновод прибора, и постоянного магнита. Магнит находится внутри поплавка, свободно двигающегося вверх и вниз по волноводу на поверхности жидкого продукта. По этому волноводу посылается импульс электрического тока, создающий осевое магнитное поле. Когда магнитные поля поплавка и волновода пересекаются, возникает торсионное (крутящее) воздействие, вызывающее деформацию волновода. От места пересечения магнитных полей сигнал отражается и возвращается к источнику, затухая по истечении некоторого времени (Height level, Lowest level на рисунке).
Электроника измеряет уровень жидкости (D) путем оценки времени затухания сигнала, вызванного торсионными воздействием. Это время замеряется, и при известной скорости по нему вычисляется расстояние (соответственно и уровень жидкости).
Принцип построения магнитострикционных уровнемеров серии EG обеспечивает надежную и высокоточную работу в течение длительного срока службы. Преобразователи уровня серии EG стабильно работают в жестких эксплуатационных условиях.
Применение магнитострикционных уровнемеров FineTek EG
Серия приборов располагает набором исполнений и поплавков, адаптированных для конкретных приложений.
Стандартная модель EG311 подходит для производств, не предъявляющих специальные требования к оборудованию. Обеспечивает точность порядка 0,05 % от ДИ. Качественные измерения при высоких температурах (до 200 °С) обеспечивает EG31B.
С целью коммерческого учета дорогостоящих продуктов рекомендуется выбирать особо высокоточные исполнения EG32 и EG34. В диапазоне до 500 мм их точность составляет ±0,1 мм. Последний работает при напряжении от 5 В и имеет широкий набор выходных аналоговых сигналов. EG34 хорошо подойдет для автономных АСУ.
Задачи определения границ раздела сред и двухуровневого контроля решает EG371, используя в своей конструкции два поплавка.
Химическому, пищевому, фармацевтическому и иным производствам, сталкивающихся с коррозионными материалами по типу кислот/щелочей, рекомендуется выбирать антикоррозионные приборы EG374.
Специально для опасных производств доступны взрывобезопасные датчики EG37A
Вся представленные модели работают в диапазоне до 5500 мм. Если он избыточен, то доступны четыре варианта с рабочим диапазоном до 3000 мм: стандартное исполнение EG31 и EG32 (высокотемпературная вариация).
В этом же диапазоне (до 3000 мм) работают представители серии EG1 (EG17 и EG10), обеспечивающие точность измерения на уровне 0,01% ДИ. EG17 предназначен для опасных производств.
Вся серия магнитострикционных датчиков уровня EG находит наилучшее применение в приложениях с высокоточным непрерывным контролем. Исполнения уровнемеров серии EG адаптированы под специальные требования и жесткие условия работы.

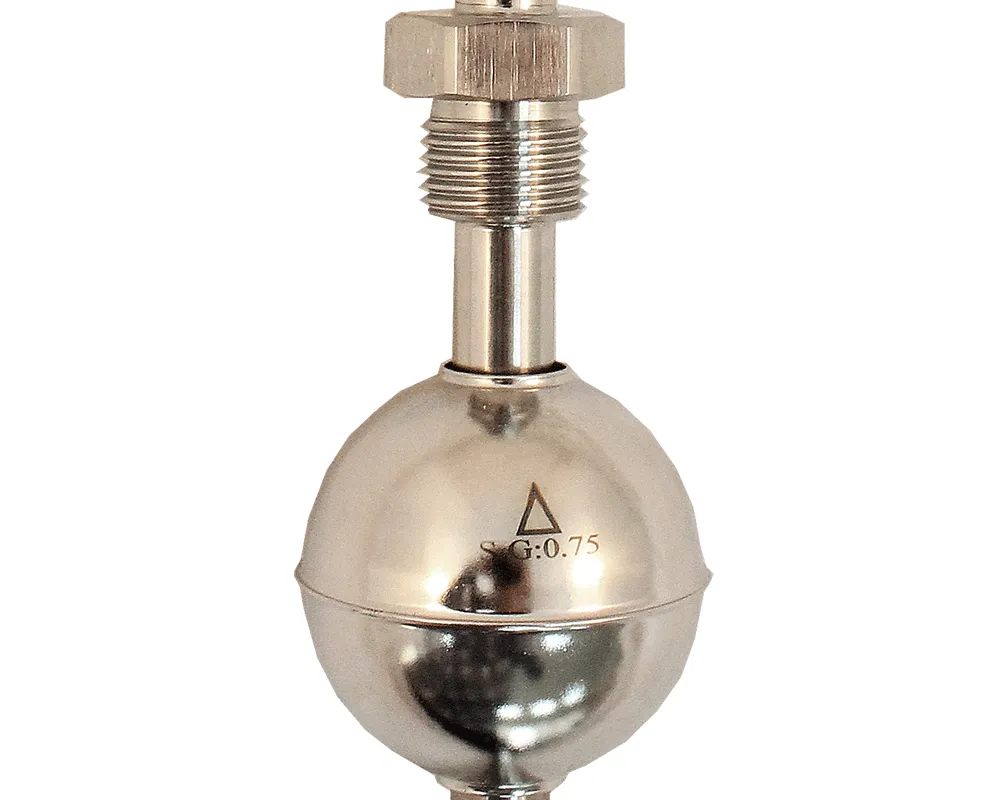

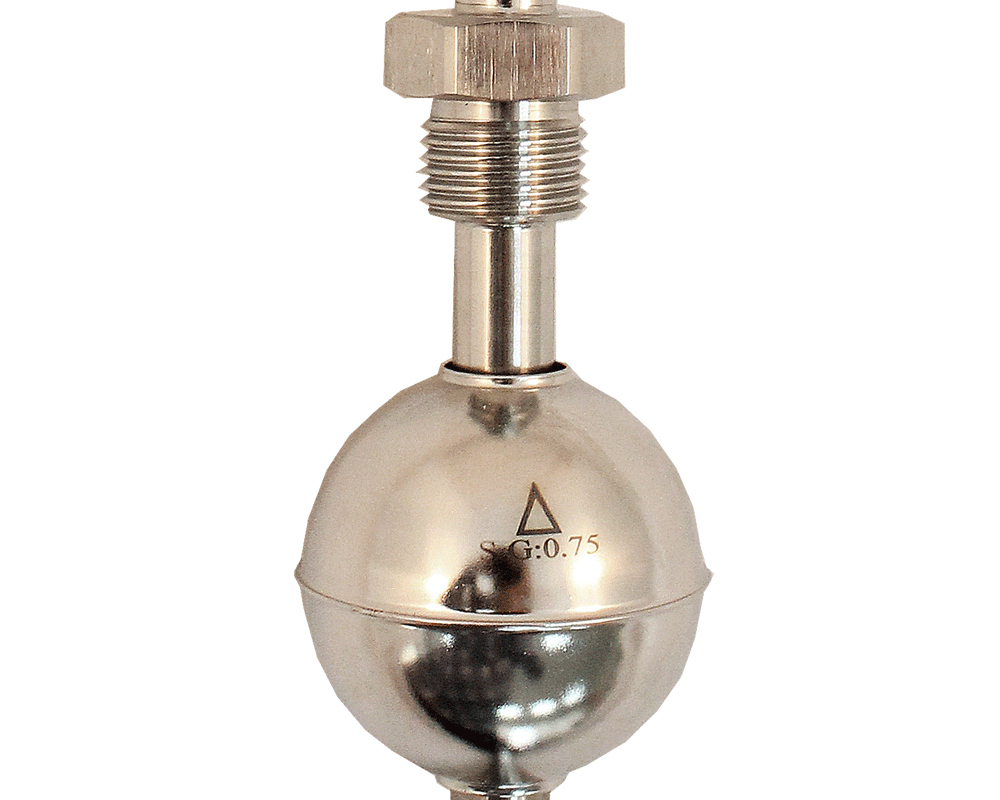

Отметим, что все модели комплектуются несколькими типами поплавков. Рекомендуется выбирать поплавки в соответствии с граничными значениями плотности и давления. Иначе у приборов возникнут сложности с проявлением своих лучших качеств.
Магнитострикционные преобразователи серии EG используются для измерения уровня жидких продуктов с высокой точностью, а также измерения границ раздела сред. Примеры:
- Вода/топливо (двойная индикация уровня + раздел сред)
- Жидкие газы
- Нефть, спирты, растворители
- Напитки, пиво, алкоголь
- Коммерческий учет, замеры при перекачке
- Дамбы, водные заграждения и водоочистка
- Контроль положения на воде
Характеристики измерителей уровня серии EG
Серия магнитострикционных датчиков уровня EG содержит несколько отличающихся друг от друга моделей, адаптированных для разных приложений. Расширенные данные по характеристикам магнитострикционных датчиков серии EG представлены ниже.
Технические данные датчиков
- Диапазон измерения: 50~5500 мм
- Стабильность: ±0,004% ДИ (±0,002% ДИ для высокоточных исполнений)
- Рабочее давление: <30 бар (модель EG374 – <5 бар)
- Температура среды: -40°C~85°C
- Температурный коэффициент: ±100 ppm/°C (±150 ppm/°C для высокотемпературных исполнений)
- Температурная точность: ±1°C
- Выход: 4~20 мА/ 2-проводной
- Максимальная нагрузка: (Uпит-18 В)/0,02 Ом
- Цифровой выход: RS485/HART (опционально)
- Материал корпуса: SUS304, SUS316 опционально (модель EG36 – алюминий)
- Соединение: 1/2“ PT
- Материал контактирующих частей: SUS304
- Защита: IP67(корпус)/IP69K(зонд)
Технические данные поплавков
Стандартные типы поплавков представлены в таблице. Возможна поставка специальных типов поплавков под заказ.
Для моделей диапазона 25...5500 мм
| Модель |
Габаритные размеры |
Плотность среды | Давление, макс. | Материал | Диаметр трубы | |
 |
S5 | 75х73х19 | E>0,6 | 30 кг/см2 | SUS 304/316 | Ø16 |
| S4 | 52х52х15 | Е>0,75 | 30 кг/см2 | SUS 316 | Ø12,7 | |
| SD | 52х52х15 | E>0,9 | 30 кг/см2 | SUS 316 | Ø12,7 | |
 |
S0 | 75х40х20 | E>0,9 | 20 кг/см2 | SUS 304/316 | Ø16 |
 |
S3 | 45х55х15 | E>0,7 | 12 кг/см2 | SUS 316 | Ø12,7 |
| CS | 45х55х15 | E>0,9 | 12 кг/см2 | SUS 316 | Ø12,7 | |
 |
F3 | 45х45х20 | Е>0,65 | 5 кг/см2 | PP серый | Ø18 (покрытие) |
| FC | 45х45х20 | E>0,9 | 5 кг/см2 | PP серый | Ø18 (покрытие) | |
| P3 | 48х45х18,5 | E>0,6 | 5 кг/см2 | PP черный | Ø17,2 (покрытие) | |
| PC | 48х45х18,5 | E>0,9 | 5 кг/см2 | PP черный | Ø17,2 (покрытие) | |
Для моделей диапазона 500...3000 мм
| Модель |
Габаритные размеры |
Плотность среды | Давление, макс. | Материал | |
|
S4 | 52х52х15 | Е>0,75 | 30 кг/см2 | SUS 316 |
| S5 | 75х73х19 | E>0,6 | 30 кг/см2 | SUS 304 | |
 |
S0 | 75х40х20 | E>0,9 | 20 кг/см2 | SUS 304 |
|
F3 | 45х45х20 | Е>0,65 | 6 кг/см2 | PP |
Документация
На серию магнитострикционных датчиков уровня приводится полноценный набор документации с рекомендациями по установке и монтажу, схемами подключения и подробными кодами заказа. Документация на датчики серии EG:
Сертификаты
- Взрывобезопасное исполнение Ex ia IIB T2~T6
