Магнитострикционные датчики линейных перемещений MST в Санкт-Петербурге
Датчики положения OPKON MST это надежные и точные измерительные устройства для мониторинга уровня или рабочего хода. Эксплуатационные характеристики позволяют применять сенсоры при тяжелых условиях с высокой степенью надежности.
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 500 E10 F A 1R02 I41 CN5B 37/53
Датчик MST 500 E10 F A 1R02 I41 CN5B 37/53 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
79 253 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 1400 E10 F A 1R02 I41 CN5A 37/53
Датчик MST 1400 E10 F A 1R02 I41 CN5A 37/53 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
111 519 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 1250 E10 F A 1R01 I41 CN8A 37/53
Датчик MST 1250 E10 F A 1R01 I41 CN8A 37/53 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
106 909 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 200 E10 S A 1R02 I41 CN5A 37/53
Датчик MST 200 E10 S A 1R02 I41 CN5A 37/53 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
65 109 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 200 E10 F A 1R02 I04 CH2 37/53
Датчик MST 300 E10 S A 1R01 V10 CN5A 37/53 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
53 915 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 250 E10 S A 1R02 I41 CN5A 37/53
Датчик MST 250 E10 S A 1R02 I41 CN5A 37/53 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
73 197 руб./шт
-
+
Заказать
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 1700 E10 F A 1R02 I41 CN5A 37/53
Датчик MST 1700 E10 F A 1R02 I41 CN5A 37/53 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
132 723 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 300 E10 S A 1R01 V10 CN5A 37/53
Датчик MST 300 E10 S A 1R01 V10 CN5A 37/53 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
50 290 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 1100 A I04 C2
Датчик MST 1100 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
52 520 руб./шт
-
+
Заказать
|
||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 400 E12 F A 1R02 I20 2M5 37/53
Датчик MST 400 E12 F A 1R02 I20 2M5 37/53 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
43 643 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 400 A I20 2M5
Датчик MST 400 A I20 2M5 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 950 A I04 C2
Датчик MST 950 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 1000 A I04 C2
Датчик MST 1000 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 550 A I04 C2
Датчик MST 550 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 500 A I04 C2
Датчик MST 500 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 850 A I04 C2
Датчик MST 850 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 800 A I04 C2
Датчик MST 800 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 650 A I04 C2
Датчик MST 650 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 600 A I04 C2
Датчик MST 600 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 700 A I04 C2
Датчик MST 700 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 900 A I04 C2
Датчик MST 900 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 100 дн.
Артикул: MST 750 A I04 C2
Датчик MST 750 A I04 C2 предназначен для измерения уровня жидкости в емкостях и для контроля положения гидравлических цилиндров в строительной и сельскохозяйственной технике.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||

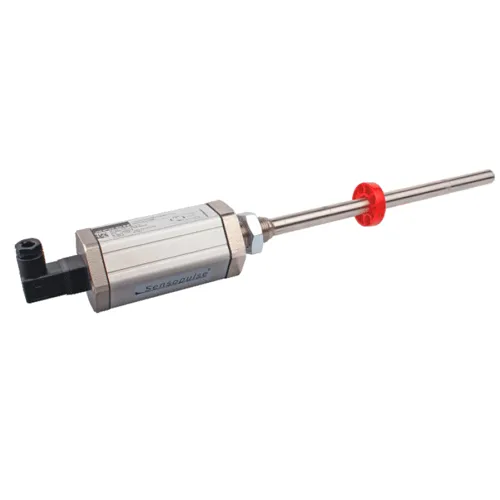

Назначение датчиков линейных перемещений MST
Магнитострикционный датчик OPKON предназначен для контроля уровня технологических жидкостей или измерения перемещения различных осевых механизмов. Прочный корпус из анодированного алюминия позволяет устройству работать под высоким давлением и не бояться небольших механических воздействий.
Датчик положения устанавливается на зонд из нержавеющей стали. Беспрепятственно двигаясь по штоку, сенсор имеет высокую точность и скорость измерений, которая достигает 10 метров в секунду. Именно скорость позволяет применять серию MST для контроля положения таких устройств, как гидравлические цилиндры, широко применяемые в строительстве и сельском хозяйстве.
Особенности магнитострикционных датчиков MST
Датчик линейный перемещений OPKON MST обладает следующими положительными особенностями при эксплуатации:
- Высокоточный 16-битный ЦАП (цифро-аналоговый преобразователь).
- Рабочая скорость измерения до 10 м/сек.
- Встроенные электрические защиты: от неправильного подключения, от перенапряжения.
- Высокий эксплуатационный ресурс, за счет отсутствия механических взаимодействий между элементами измерительной системы.
- Прочный измерительный зонд из нержавеющей стали.
- Возможность работать под давлением до 500 бар.
- Легкий и оперативный монтаж с помощью резьбового соединения М18х1,5.
- Электрическое подключение осуществляется через разъем, который позволяет при необходимости быстро заменить датчик.
- Подвижный элемент выполняется в виде бегунка или поплавка из нержавеющей стали, для пищевых или химических применений.
Принцип работы датчика положения OPKON MST
Действие датчика линейных перемещений OPKON основывается на магнитострикционном эффекте, который заключается в изменении формы и размеров проводника под влиянием магнитного поля. Этот эффект приводит к появлению колебаний, распространяющихся по проводнику. Фиксируя их, можно вычислить положение бегунка (источник магнитного поля), по которому определяется расстояние или уровень.
Проводником для колебаний является волновод из нержавеющей стали. При подаче питающего напряжения на магнитострикционный преобразователь, по волноводу начинают идти импульсы с определенной частотой. Это приводит к появлению магнитного поля у проводника. Бегунок или поплавок обладает собственным магнитным полем. При взаимодействии двух магнитных полей происходит деформация волновода, из-за чего возникают высокочастотные колебания.
Электроника фиксирует время между первым импульсом и появлением ответных колебаний. По этому времени и скорости распространения волны, которая является постоянной, вычисляется расстояние между нулевой точкой и местом расположения бегунка. На выходе устройства выдается унифицированный сигнал, который пропорционален положению поплавка.
Примеры использования датчиков OPKON MST
Сферы применения датчиков линейного перемещения можно разделить на 2 основные категории:
- Контроль уровня жидкостей в технологических емкостях закрытого или открытого типа с применением поплавка OP-MCR-F03, который приобретается отдельно.
- Измерение положения осевых рабочих механизмов.
|
Контроль уровня жидких продуктов. Для мониторинга уровня датчик устанавливается сверху контролируемой емкости, а подвижный бегунок перемещается вместе с жидкостью. Например, модификация сенсора из нержавеющей стали позволяет контролировать наполненность баков с аммиачной водой или других химических жидкостей. |
 |
|
Контроль положения гидроцилиндров на строительной технике. Для измерения перемещения гидравлических цилиндров измерительная часть монтируется внутрь цилиндра, при этом бегунок двигается вместе со штоком. Использование сенсора для контроля опорных механизмов строительной техники позволяет четко контролировать положение и предупреждать различные неисправности гидроцилиндра, связанные с заклиниванием или другими проблемами. |
Технические характеристики датчика линейных перемещений OPKON MST
Магнитострикционный преобразователь расстояния имеет отличные эксплуатационные характеристики, которые обеспечивают широкий диапазон применений. Его параметры:
- Контролируемый диапазон: 100…2000 мм (опционально).
- Питающее напряжение: 24 В DC.
- Типы выходных сигналов: 0…20 мА, 4…20 мА, 0…10 В.
- Разрешение ЦАП: 16 бит.
- Повторяемость измерений: ±0,005% от контролируемого диапазона.
- Скорость перемещения поплавка: <10 м/сек.
- Защитное исполнение: IP67.
- Линейность измерений: ±0,02% от диапазона (минимум 100 мкм).
- Время отклика на изменение уровня: не выше 0,8 мсек.
- Электрические защиты
- от неправильного подключение: -30 В,
- от перенапряжения: max 40 В.
- Максимальное рабочее давление: 500 бар.
- Температура эксплуатации:-10…+80°C.
- Температуры хранения: -20…+90°C.
- Тип электрического подключения: 4-pin коннектор.
- Тип технологического подключения: резьбовое М18х1,5.
- Габаритные размеры измерительного корпуса: 45х45 мм.
- Диаметр зонда: 12 мм.
- Материалы
- зонд: нержавеющая сталь,
- поплавок: анодированный алюминий.
Габаритные размеры
Габаритные размеры зависят от выбранного диапазона измерения. При этом диаметр измерительного штока и корпуса преобразователя остается неизменным.
Документация
Более подробную информацию вы сможете получить из документации, приведенной ниже:
