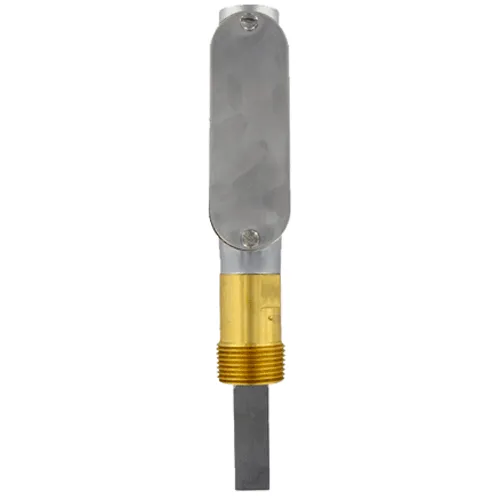

Лопастные реле потока жидкости V7 в Санкт-Петербурге

Преимущества компактных недорогих лопастных реле потока жидкости V7

Отличительные преимущества реле потока жидкости:

• Лопасть с настраиваемой длиной из нержавеющей стали марки 301SS, соответствующей российскому стандарту стали марки 15X17H7;
• Корпус из алюминиевого сплава с повышенной защитой от внешних воздействий класса IP66;
• Миниатюрные размеры и компактное исполнение датчика в виде стержня;
• Возможность работы при широком диапазоне температуры рабочего процесса в пределах -40^oC…+121^oC и давлении до 17 бар;
• Возможность горизонтального или вертикального монтажа датчика в трубопровод;
• Простота установки и эксплуатации прибора.

Принцип работы реле потока жидкости V7

Принцип работы датчика V7 аналогичен другим лопастными реле потока. При появлении потока в трубопроводе лопасть датчика отклоняется, замыкая контакты. В результате датчик срабатывает, сигнализируя наличие потока. При отсутствии потока лопасть возвращается в вертикальное положение, размыкая контакты.

Применение датчиков потока V7

Датчик V7 лопастного типа подходит для применения в различных областях:

• энергетическая сфера,
• нефтехимическая промышленность,
• целлюлозно-бумажное производство,
• пищевая промышленность,
• гидроэлектростанция,
• пищевая промышленность,
• металлургическая отрасль,
• другие системы и каналы, переносящие жидкость, совместимую с материалом лопасти.

Устройства применятся для решения широкого круга задач:

• контроль наличия потока и мониторинг протока жидкости в трубопроводе,
• защита насосов и двигателей от сухого хода,
• контроль наличия протечек,
• контроль циркуляции охлаждающей жидкости или смазки в металлургическом оборудовании и механизмах,
• контроль поступления жидких пищевых продуктов в автоматы розлива.

Технические характеристики  реле потока V7

Лопастное реле потока жидкости V7 имеет стандартные технические характеристики:

• Корпус датчика из алюминиевого сплава
• Лопасть из нержавеющей стали 301SS
• Настройка длины лопасти для труб в пределах диаметра 1"-4"
• Допустимая температура рабочего процесса – от -40^oC до +121^oC
• Допустимое давление рабочего процесса – 17,2 бар
• Контакты управления – SPDT 10А при 125/250/480В AC
• Соединение – конусная трубная резьба 1" NPT
• Класс защиты IP66

Код заказа

Для подбора модели датчика потока V7 разработан специальный конфигуратор заказа.

Комплектность

Комплект реле потока жидкости V7 включает в себя непосредственно датчик с настраиваемой лопастью, системы соединения, а также технические документы.

Опции

При необходимости реле потока V7 может быть заказано с дополнительными опциями:

• с биркой SS,
• с усиленной лопастью.

Недостатки

Компактное лопастное реле потока жидкости V7 имеет ряд ограничений:

• При работе с жидкостями, имеющими тяжелые примеси, необходимо регулярно очищать лопасть от загрязнений для сохранения чувствительности;
• Не рекомендуется установка вблизи трансформаторов, силовых агрегатов и других механизмов, создающих сильную вибрацию и электромагнитные наводки.

Документация на V7

• Технические характеристики серии V7

Сертификаты на датчики потока V7

• Сертификат стандарта CE
• Сертификат безопасности UL
