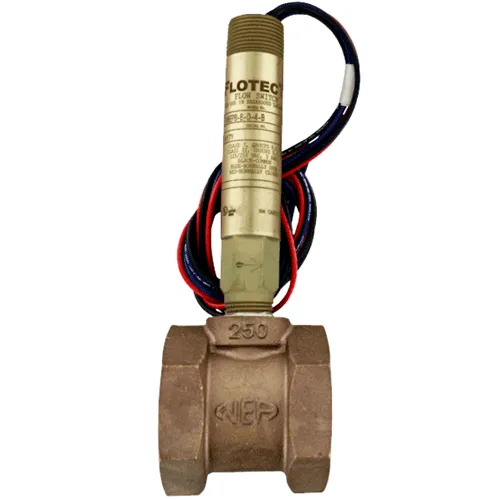

Лопастные реле потока жидкости V6 в Санкт-Петербурге

Преимущества компактных лопастных реле потока жидкости V6

Датчик потока жидкости V6 отличается от аналогов рядом преимуществ:

• Специальный герметичный корпус из цельной круглой заготовки;
• Наличие моделей с корпусом из латуни или нержавеющей стали марки 316 SS;
• Лопасть из нержавеющей стали марки 301 SS;
• Возможность выбора модели с настраиваемой лопастью, регулируемой по длине;
• Совместимость с рабочим давлением процесса до 69 бар для латунного корпуса и до 138 бар для корпуса из нержавеющей стали;
• Широкий выбор размеров датчика с возможностью установки на трубопроводы от 1/2" до 2", а также возможность использования дополнительных тройников и втулок для труб размером от 1/4" до 3/8";
• Универсальное присоединение к техпроцессу стандарта 3/4" NPT;
• Взрывозащищенное исполнение корпуса класса ExdIICT6Gb по стандартам ATEX;
• Повышенная стойкость к атмосферным воздействиям, а также защита от воды и внешних загрязнений по классу NEMA 4;
• Возможность работы с различными видами жидких веществ, совместимых с используемыми материалами, а также с газовыми средами;
• Простота монтажа в трубопровод, подключения к сети и эксплуатации датчика во время работы.

Принцип работы реле потока V6

Принцип работы лопастного реле V6 зависит от конкретной модели датчика. Стандартно датчик снабжен лопастью в качестве чувствительного элемента. При наличии потока в трубе лопасть откланяется от стандартного положения, вызывая замыкание контактов датчика, сигнализирующее наличие потока в трубопроводе. Остановка потока приводит к возвращению лопасти в исходное положение и размыканию контактов.

Версия реле V6 для слабого потока жидкости снабжена поршневым механизмом. При отсутствии потока поршень удерживается с помощью специальной пружины. Появление потока ведет к перемещению поршня, что ведет к замыканию контактов и фиксации наличия потока. В момент остановки потока пружина возвращает поршень в исходное положение.

Применение реле потока V6

Реле потока V6 подходит для многих отраслей промышленности:

• энергетическая отрасль, в том числе гидроэлектростанции,
• целлюлозно-бумажное производство,
• добыча и переработка нефти, нефтехимическая отрасль,
• сельское хозяйство и пищевая промышленность,
• металлургическая промышленность,
• другие каналы для переноса различных видов жидких продуктов, совместимых с материалами датчика.

При этом реле V6 позволяет решать различные задачи:

• защита двигателей, насосных установок и других видов оборудования от снижения или отсутствия потока,
• управление и контроль заданной последовательности работы насосов,
• автоматический запуск машин и оборудования, в том числе вспомогательных насосов,
• остановка оборудования и технологических процессов при отсутствии потока рабочей жидкости,
• контроль наличия охлаждающей жидкости в системе,
• выключение горелок при недостаче потока воздуха через нагревательную спираль,
• аварийная сигнализация при появлении аварийного потока, в том числе контроль наличия протечек,
• управление амортизаторами в соответствии с потоком,
• контроль подачи жидких пищевых продуктов в системы и автоматы розлива.

Технические характеристики реле потока V6

Лопастное Реле потока V6 для жидкости и газа имеет следующие технические характеристики:

• Материал корпуса – латунь или нержавеющая сталь 316 SS
• Материал лопасти – нержавеющая сталь 301 SS
• Лопасть в тройнике для труб до 2", без тройника – настраиваемой длины до 8"
• Допустимая температура рабочего процесса в пределах -20…+105^oC с возможностью заказа модели для температуры до +205^oC
• Допустимое давление рабочего процесса до 69 бар для корпуса из латуни и до 138 бар – для нержавеющей стали (для тройника из латуни предел давления до 17,2 бар, модель для слабого потока – до 100 бар)
• Контакты – реле SPDT 5А 125/250В AC (для UL, опции MT), 1А 125В AC (для опции MV), 5А 125/250В AC и 5А/3А 30В DC (для CSA и ATEX), возможность заказа контактов типа DPDT
• Присоединение кабеля – резьбовое соединение 3/4" NPT
• Присоединение к трубопроводу – резьбовое соединение 1/2" NPT или по размеру тройника (от 1/2" до 2" NPT), возможен заказ модели с метрической резьбой трубы
• Класс защиты корпуса NEMA 4 (IP66)
• Класс взрывобезопасности ExdIICT6Gb

Код заказа

Для подбора оптимального варианта реле потока V6 составлен специальный конфигуратор моделей:

Опции

Лопастное реле потока жидкости V6 может быть заказано с дополнительными опциями, расширяющими возможность применения прибора:

• CSA – версия с подтверждающим сертификатом CSA для конструкции с соединительной коробкой (для моделей без сертификата ATEX),
• AT – версия с подтверждающим сертификатом взрывобезопасности по системе ATEX для конструкции с соединительной коробкой,
• MV – версия с золочеными контактами на выключателе DPDT для «сухой» схемы,
• MT – версия в высокотемпературном исполнении (до +205^oC),
• VIT – версия с кольцами круглого сечения из фторопласта на замену стандарту Buna-M в моделях для слабого потока.

Недостатки

При этом датчик потока жидкости V6 лопастного типа имеет некоторые ограничения в применении:

• При наличии тяжелых примесей в жидкости снижается эффективность работы сигнализатора, поэтому необходимо производить регулярную чистку лопасти и поршня;
• Не рекомендуется установка датчика вблизи трансформаторов, силовых агрегатов и других механизмов, вызывающих сильные вибрации и электромагнитные помехи.

Документация на V6

Лопастные реле потока жидкости серии V6 поставляются со всеми необходимыми документами для работы:

• Технические характеристики серии V6
• Инструкция по эксплуатации

Сертификаты на реле потока V6

• Сертификат взрывобезопасности ATEX
• Свидетельство подтверждения стандарта ATEX
• Сертификат соответствия CE
• Сертификат безопасности UL
• Свидетельство CSA
• Сертификат IECEx
