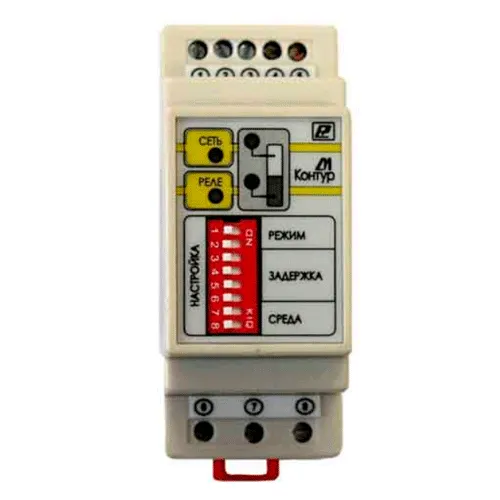

Реле контроля уровня Контур-М

Преимущества работы с контроллером Контур-М

Преимущества реле контроля уровня серии Контур-М выгодно отличают прибор от аналогичных контроллеров уровня:

• широкий функционал,
• простая настройка и управление с помощью специальной панели,
• выбор подходящего варианта рабочего электропитания,
• улучшенная система коммутации контактов,
• индивидуальная настройка под отдельные виды жидкости,
• встроенная система защиты от образования волн на поверхности жидкости,
• работа с датчиками уровня различного типа,
• возможность работы с двумя датчиками одновременно,
• электромагнитное реле на выходе для управления исполнительным оборудованием и насосами,
• широкие возможности настройки и выбора наиболее подходящего режима для работы в различных условиях,
• предотвращение окисления, поляризации и электролиза жидкостей в процессе работы,
• светодиодная индикация рабочих состояний контроллера.

Принцип работы контроллера уровня жидкости Контур-М

Для контроля уровня жидкости к реле Контур-М необходимо подключить один или два датчика согласно приложенной схеме. Исходя из поставленных задач, необходимо произвести настройку контроллера и установить режим откачивания или докачивания жидкости.

При работе с одним датчиком необходимо установить датчик на максимальном или минимальном заданном уровне. При достижении предельного режима происходит докачивание до верхнего установленного уровня или откачивание до минимального уровня. Работа с двумя датчиками позволяет одновременно определять преодоление верхней и нижней точки жидкости для включения откачивания или докачивания жидкости.

Применение реле контроля Контур-М

Контроллеры уровня Контур-М применяются во многих отраслях в рамках различных производственных процессов, связанных с обеспечением контроля уровня жидкости в разнообразных емкостях. Реле Контур-М может применяться:

• для систем водоснабжения и водоотведения,
• при организации систем добычи и хранения воды,
• для управления насосами подачи и откачивания жидкости из емкости, резервуара,
• для поддержания необходимого уровня жидкости,
• для обеспечения системы контроля протечек и т.д.

В качестве примеров конкретных отраслей применения можно указать такие, как пищевая промышленность, жилищно-коммунальное хозяйство, сельское хозяйство и аграрный сектор, металлургия и многие другие. Благодаря широкому функционалу контроллеры Контур-М подходят как для промышленного применения, так и для бытового использования в индивидуальных хозяйствах.

Основные технические характеристики реле контроля уровня Контур-М

Контроллер уровня Контур-М имеет следующие технические характеристики:

• рабочее напряжение питания в диапазоне 85…265В переменного тока или 120…380В постоянного тока,
• 4 режима работы,
• 2 выхода,
• 1 выходное реле,
• максимальный отклик срабатывания 400мс,
• возможность установки задержки срабатывания в пределах 15с,
• ожидаемая наработка на отказ не менее 20 000 часов,
• корпус размером 83x59x36мм с классом защиты IP20.

Документация

Простота монтажа и интеграции в рабочие процессы реле контроля уровня жидкости Контур-М обеспечивается благодаря подробной инструкции по эксплуатации. В ней описаны условия применения прибора, правила установки и подключения, а также параметры настройки оборудования.

• Инструкция по эксплуатации Контур-М
