Контроллеры датчиков РА-10 в Санкт-Петербурге
Контроллеры датчиков РА-10 применяются для преобразования сигналов с датчиков в таких применениях как: обнаружение резьбы на винте, обнаружение падения бутылки на линии, обнаружение неисправности конвейера и многое другое.
Устройства подходят для работы с датчиками уровня сыпучих и жидких сред, бесконтактными индуктивными, оптическими, емкостными герконовыми датчиками положения и пр.
|
Советуем
В наличии Быстрый просмотр
|
В наличии: Достаточно

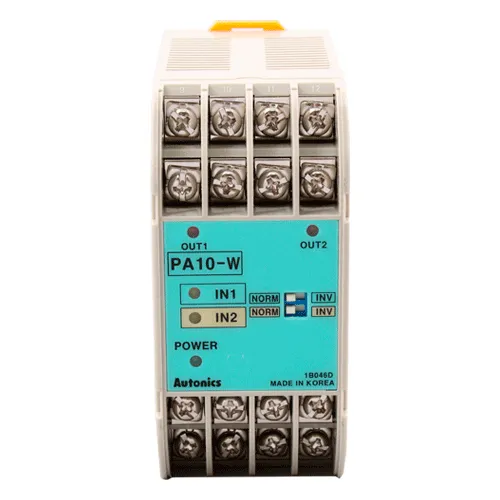

Артикул: PA10-W
Контроллер датчика PA10-W со встроенным источником питания предназначен для преобразования PNP или NPN выхода датчика в релейный выход. Экономичное решение для бесконтактных индуктивных, емкостных, оптических, герконовых датчиков положения, датчиков уровня сыпучих и жидких веществ и.т.п.
|
8 220 руб./шт
-
+
Заказать
|
||||||
|
В наличии Быстрый просмотр
|
В наличии: Достаточно
Артикул: PA10-WP
Контроллер датчика PA10-WP со встроенным источником питания предназначен для преобразования PNP или NPN выхода датчика в релейный выход. Экономичное решение для бесконтактных индуктивных, емкостных, оптических, герконовых датчиков положения, датчиков уровня сыпучих и жидких веществ и.т.п.
|
8 220 руб./шт
-
+
Заказать
|
||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 105 дн.

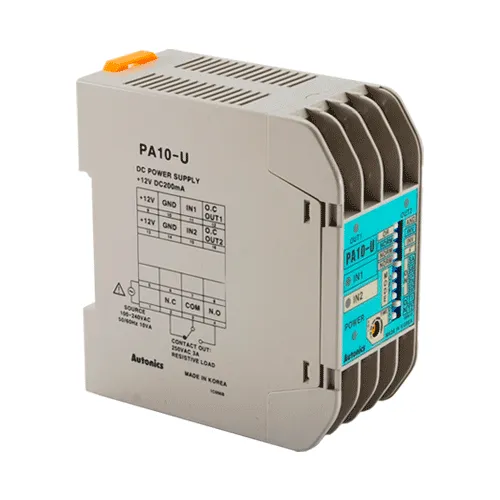

Артикул: PA10-U
Контроллер датчика PA10-U со встроенным источником питания предназначен для преобразования PN или NPN выхода датчика в релейный выход. Экономичное решение для бесконтактных индуктивных, емкостных, оптических, герконовых датчиков положения, датчиков уровня сыпучих и жидких веществ и.т.п.
|
10 220 руб./шт
-
+
Заказать
|
||||||
|
Советуем
Быстрый просмотр
|
Срок отгрузки 105 дн.
Артикул: PA10-VP
Контроллер датчика PA10-VP со встроенным источником питания предназначен для преобразования PN или NPN выхода датчика в релейный выход. Экономичное решение для бесконтактных индуктивных, емкостных, оптических, герконовых датчиков положения, датчиков уровня сыпучих и жидких веществ и.т.п.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 105 дн.
Артикул: PA10-V
Контроллер датчика PA10-V со встроенным источником питания предназначен для преобразования PN или NPN выхода датчика в релейный выход. Экономичное решение для бесконтактных индуктивных, емкостных, оптических, герконовых датчиков положения, датчиков уровня сыпучих и жидких веществ и.т.п.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||
|
Быстрый просмотр
|
Срок отгрузки 105 дн.
Артикул: PA10-U + INP-1
Контроллер датчика PA10-U + INP-1 со встроенным источником питания предназначен для преобразования PN или NPN выхода датчика в релейный выход. Экономичное решение для бесконтактных индуктивных, емкостных, оптических, герконовых датчиков положения, датчиков уровня сыпучих и жидких веществ и.т.п.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||
Функциональные возможности контролеров датчиков PA-10
|
- Модель характеризуется набором 12 различных операций с помощью DIP S/W;
- Высокоскоростной входной сигнал;
- Встроенная триггерная система для управления рычагом;
- Многофункциональный тип с функцией Таймера;
- Монтаж на динрейку, а также без рейки;
- Широкий диапазон внешнего источника питания (100...240 В AC, 50...60 Гц).
Применение контроллера датчиков РА-10
Характеристики контроллеров PA-10
- Напряжение питания: 100...240 В АС, 50...60 Гц
- Диапазон напряжений: 90...110% от номинального напряжения
- Потребляемая мощность
- 100В, 50/60Гц: около 7ВА (условия: 12В=/200мА активная нагрузка)
- 240В 50/60 Гц: около 10ВА
- Питание для внешнего датчика: 12B DC ±10% макс.200мА
- Время отклика
- Входной контакт: около 10мс
- Транзисторный выход: Макс 0.5 :с (в режиме энкодера)
- Функция таймера (только модель PA10-U): Задержка включения; Задержка выключения; Мигание; Одиночное мигание; Высокоскоростной режим; Низкоскоростной режим; Разовая задержка; Выбор (0.01-0.1 / 0.1-1 / 1-10 / 10-100с)
- Ресурс реле
- Механический: минимум 10 000 000 раз
- Электрический: минимум 100 000 раз (250В AC, 3А активной нагрузки)
- Диэлектрическая сила: 2000В 50/60Гц за 1 мин.
- Изолирующие сопротивление: мин.100МОм (при 500В DC)
- Температура окружающей среды: -10...+55°С (в незамерзающем состоянии)
- Температура хранения: -25...+60°С (в незамерзающем состоянии)
- Влажность: 35...85%RH
- Вес: около 160г
Если подсоединенная к сенсорному выходу нагрузка превышает 200 мА, то это может привезти к выходу прибора из строя.

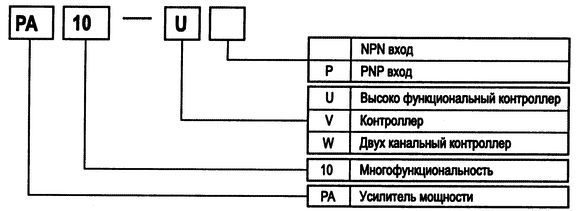

Коды для заказа

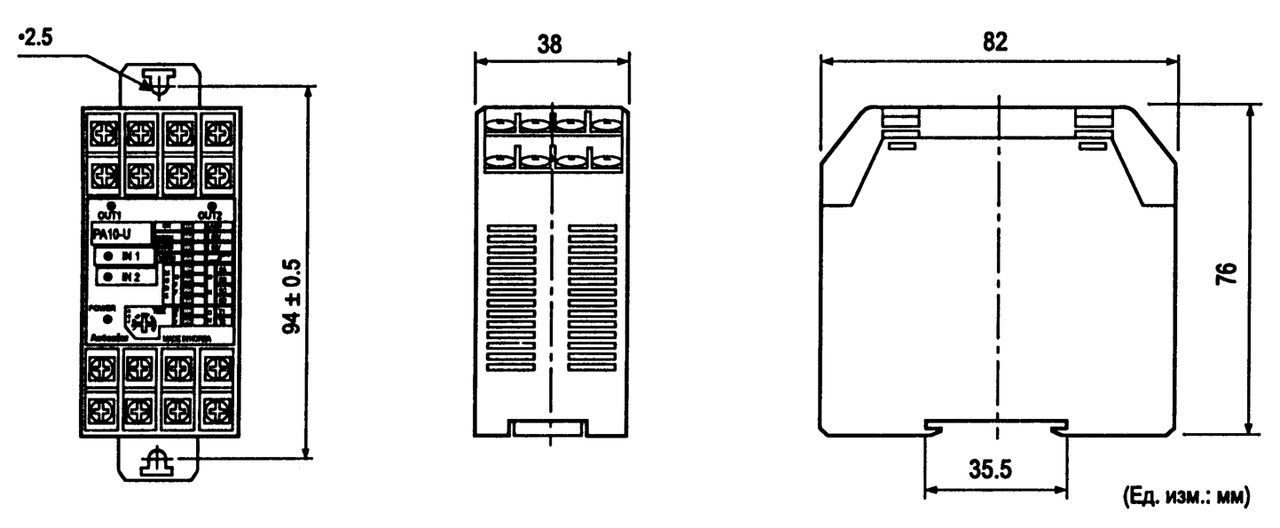

Размеры
Подключения
Входные подключения
Функциональная диаграмма
Передняя панель
Режимы работы контроллера датчиков РА-10

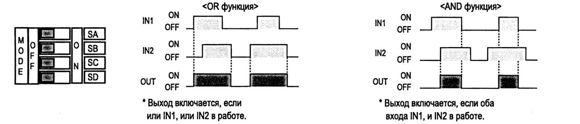

Режим 0. Нормальный режим
OUT (выход) будет работать в соответствии с входным сигналом, независимо от таймера.

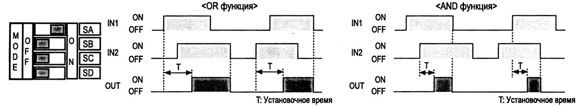

Режим 1. Режим включения задержки
OUT (выход) будет работать после установки времени в соответствии с одним из включенных входных сигналов IN1 или IN2.
Когда IN1 и IN2 выключены, OUT тоже выключен. (Входная логика будет OR).

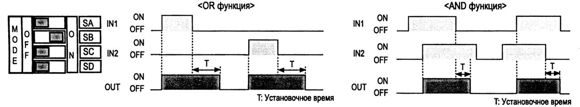

Режим 2. Режим выключения задержки
OUT (выход) будет включаться одновременно с включением входных сигналов IN1 или IN2, затем OUT выключится после установки времени в соответствии с одним из выключенных входных сигналов IN1 или IN2. (Входная логика будет ОR).

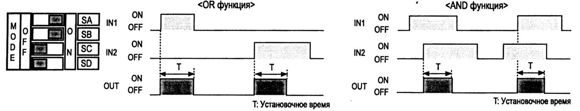

Режим 3. Режим одиночной задержки
OUT (выход) будет включаться одновременно с включением входных сигналов IN1 или IN2, затем OUT выключится после установки времени (Входная логика будет OR).

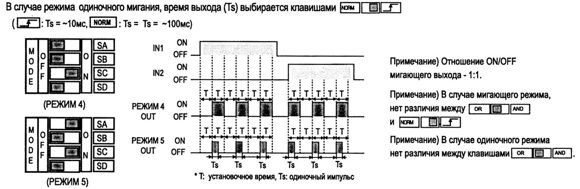

Режим 4,5. Режим мигания / режим одиночного мигания
OUT (выход) включится после установки времени для IN1, затем перейдет в мигающий режим.

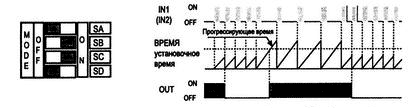

Режим 6. Низкоскоростной режим
OUT (выход) будет работать когда входной сигнал (IN1) длиннее, чем установленное время, если его сравнивать в течении одного цикла с установленным временем.
Примечание. Вышеуказанная ситуация возникает при входной логике OR и будет такой же, если входной сигнал будет IN2 вместо IN1.
Примечание. При использовании Режима 6 (как показано выше), удостоверьтесь, что OUT будет работать при этом же времени после подачи питания.

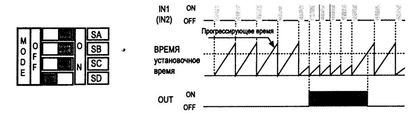

Режим 7. Высокоскоростной режим
OUT (выход) будет работать, когда входной сигнал (IN1) короче, чем установленное время, если его сравнивать в течении одного цикла с установленным временем.
Примечание. Вышеуказанная ситуация возникает при входной логике OR и будет такой же, если входной сигнал будет IN2 вместо IN1.

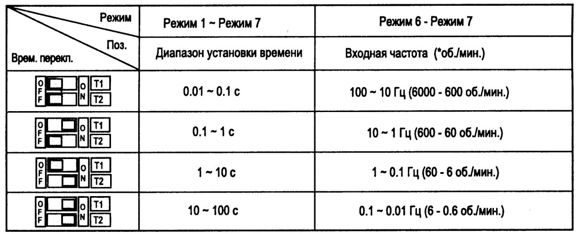

Функция времени S/W (Режим 1 - Режим 7)
Ввод установочного времени с помощью временных переключателей (Т1, Т2) и формирователя параметра времени (ADJ)
Рабочий диапазон 1 об./мин. - 1 импульс за 1 оборот.
Если импульс призодится больше чем на один оборот, диапазон об./мин. снижается.

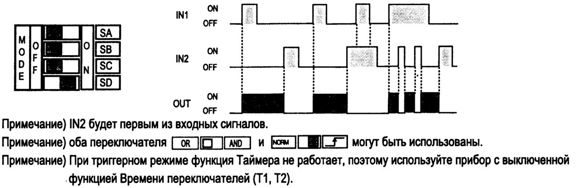

Режим 8. Триггерный режим [управление триггерным режимом]
Если подается входной сигнал IN1, триггерный выход должен быть включен ON (SET).
Если подается входной сигнал IN2, триггерный сигнал выключен OFF(RESET).

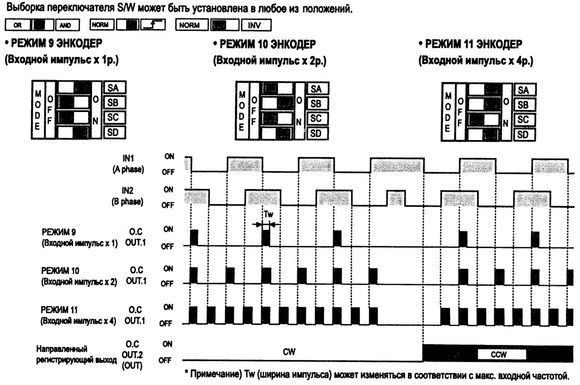

Режим энкодера (Режим 9 - Режим 11)
1) Между фазами входов IN1 и IN2 должна быть разница в 90°.
2) При использовании энкодера с открытым коллектором типа NPN или каскадным выходом с PA10-U,
подсоедините выходную фазу А энкодера к входу IN1, а фазу В энкодера к входу IN2.
В этом случае повернутый в направлении CW регистрирующий выходной сигнал (О.С OUT2, OUT) PA10-U должен быть выключен.
3) Прибор имеет функцию выхода импульса (О.С OUT1), которая умножается (х1, х2, х4 раза) в отличие от входного сигнала,
и функция направленного регистрирующего выхода (О.С OUT2, OUT), которая определяет направление вращения энкодера в режиме энкодера.
4) Обратите внимание на входную скорость (бод) подсоединяемого оборудования, так как длина импульса О.С OUT1 - короткая.

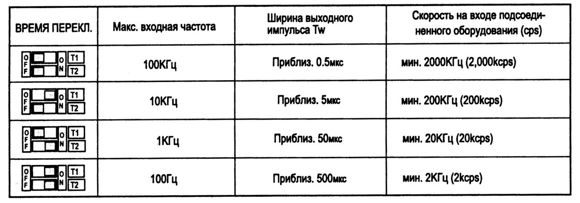

Функция времени TIME S/W в режиме Энкодера
Переключатель времени преобразовывает ширину выходного импульса (Tw).
