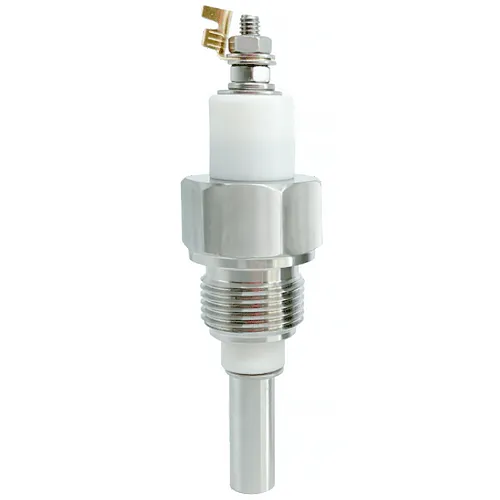

Кондуктометрические сигнализаторы жидкости КДУ
Кондуктометрические датчики КДУ – это компактные устройства для контроля уровня электропроводящих жидкостей. Отличаются отличными эксплуатационными характеристиками и простотой использования.
Быстрый просмотр
|
В наличии: Много
Артикул: КДУ-1
Кондуктометрические датчики уровня КДУ представляют собой простые устройства для контроля предельных значений уровня токопроводящих жидкостей. Устанавливаются в закрытые и открытые технологические емкости. Работают со вторичным устройством: реле или регулятором уровня.
|
1 200 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 8 дн.
Артикул: КДУ-1-G1/2
Кондуктометрические датчики уровня КДУ представляют собой простые устройства для контроля предельных значений уровня токопроводящих жидкостей. Устанавливаются в закрытые и открытые технологические емкости. Работают со вторичным устройством: реле или регулятором уровня.
|
1 200 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 8 дн.
Артикул: КДУ-1Э-G12
Кондуктометрические датчики уровня КДУ представляют собой простые устройства для контроля предельных значений уровня токопроводящих жидкостей. Устанавливаются в закрытые и открытые технологические емкости. Работают со вторичным устройством: реле или регулятором уровня.
|
648 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 8 дн.
Артикул: КДУ-1-G12
Кондуктометрические датчики уровня КДУ представляют собой простые устройства для контроля предельных значений уровня токопроводящих жидкостей. Устанавливаются в закрытые и открытые технологические емкости. Работают со вторичным устройством: реле или регулятором уровня.
|
1 200 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: КДУ-1Э
Кондуктометрические датчики уровня КДУ представляют собой простые устройства для контроля предельных значений уровня токопроводящих жидкостей. Устанавливаются в закрытые и открытые технологические емкости. Работают со вторичным устройством: реле или регулятором уровня.
|
648 руб./шт
-
+
Заказать
|
Назначение кондуктометрических датчиков уровня КДУ
Кондуктометрические датчики уровня КДУ-1Э и КДУ-1 представляют собой простые устройства для контроля предельных значений уровня токопроводящих жидкостей. Устанавливаются в закрытые и открытые технологические емкости. Работают со вторичным устройством: реле или регулятором уровня.
Материал технологического бака может быть любым, так как у конструкции есть изолирующий элемент между монтажной и измерительной частью. Корпус изготовлен из нержавеющей стали, выдерживает воздействие химически агрессивных веществ.
Рабочее давление среды может достигать 25 бар. Конструкция КДУ-1 – разборная и подлежит ремонту. Модификация КДУ-1Э – не подлежит разборке для ремонта.
Модификации кондуктометрических сигнализаторов уровня КДУ
Серия | Смачиваемый материал | Рабочее давление | Тип конструкции | |
КДУ-1Э | Оцинкованная сталь/ AISI 304 |
до 16 бар | Неразборная конструкция | |
КДУ-1 | AISI 304 | до 25 бар | Разборная конструкция |
Преимущества кондуктометрического датчика серии КДУ
- Для модификации КДУ-1 возможна ревизия или ремонт вышедших из строя элементов, благодаря разборному корпусу.
- Стабильная работа с агрессивными средами. Нержавеющая сталь устойчива к воздействию различных внешних факторов.
- Высокая прочность, выдерживает давление до 2,5 МПа. Выбивание изолятора исключено.
- Отличное соотношение цены и качества. Подойдет для бытовых и промышленных применений.
- Быстрый и легкий ввод в эксплуатацию. При необходимости замена электрода занимает немного времени.
Принцип работы кондуктометрического датчика уровня КДУ
Система для контроля уровня состоит из регулятора уровня или реле уровня, общего и сигнального электрода. Количество последних зависит от необходимого числа контрольных точек. Например, чтобы фиксировать минимум и максимум, потребуется всего один общий и два измерительных.
Кондуктометрический метод заключается в измерении электропроводности между двумя электродами. Стержни-электроды для кондуктометрических датчиков уровня серии КДУ выступают в роли проводников, которые замыкают цепь при наличии проводящего материала. Когда в среду погружен только один из них, то между электродами присутствует воздух и не происходит замыкания, а значит сигнал не передается регулятору.
В зависимости от технологической среды, изменяется коэффициент электропроводности. Это стоит учитывать при настройке регулятора или реле уровня. Максимальное количество точек контроля зависит от модели вторичного устройства.
Монтаж осуществляется сверху емкости. Конкретный уровень срабатывания устанавливается с помощью стержня, который вставляется в электрод. Для функционирования кроме измерительного электрода требуется общий. Для металлических баков требуется просто замкнуть общий провод на поверхность металла, а для неметаллических обычно используют длинный общий стержень, доходящий до дна.
Область применения кондуктометрических сигнализаторов КДУ
Кондуктометрические датчики используют для контроля уровня разных жидкостей, среди которых:
- чистая и техническая вода, водные растворы;
- молоко и другие пищевые напитки;
- растворы кислоты низкой концентрации;
- слабые щелочные растворы и пр.
С помощью устройств решают также следующие задачи:
- контроль наполненности;
- защита от сухого хода или перелива;
- простое позиционное регулирование;
- управление насосным и запорным оборудованием.
Технические характеристики электродов кондуктометрических датчиков КДУ
Оценить возможность применения электродов кондуктометрических датчиков КДУ для ваших технологических условий, можно по его параметрам:
- Изолирующий материал: фторопласт
- Смачиваемый материал: AISI 304 /оцинкованная сталь
- Технологическое присоединение: стандартное исполнение М20х1,5; опция G1/2 или под заказ
- Присоединение стержня: резьбовое М3
- Максимальная рабочая температура: 200ºC
- Максимальное рабочее давление
- для КДУ-1Э: 16 бар
- для КДУ-1: 25 бар
Габаритные размеры
У датчика максимально компактное исполнение. Для его установки требуется немного места. Габариты представлены далее:
Документация
Более подробно ознакомиться с технической информацией и сформировать код заказа можно с помощью следующей документации:
