Кабельные механические сигнализаторы сыпучих материалов
Использование принципа механического переключения контактов сигнализатора уровня, в результате его наклона находит широкое применение не только в поплавковых датчиках уровня жидкости, но и в сигнализаторах предельного (верхнего) уровня сыпучих материалов.
Это наиболее простой, надежный и экономически выгодный метод измерения уровня. Кабельные механические сигнализаторы уровня на принципе наклона подходят для различных применений, таких как зерно, крупы, корма для животных, порошки и разнообразных сыпучих материалов (гранулы, камни, минералы, опилки и др.).
Кабельные механические сигнализаторы предельного уровня, использующие принцип наклона, предназначены для сигнализации заполнения различных мест хранения сыпучих продуктов, таких как: элеваторы, силосы, бункеры и другие емкости для хранения и перегрузки.
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Установка кабельных механических сигнализаторов предельного уровня сыпучих материалов
Сигнализатор предельного уровня устанавливается вертикально на требуемой высоте. Как только поток зерна или другого продукта достигает датчика, он отклоняется от вертикальной оси. Как только угол отклонения превысит 10°, внутренние контакты микровыключателя переключатся. При снижении уровня материала, датчик предельного уровня сыпучих материалов возвратится в вертикальное положение, контакты микропереключателя вернутся в исходное состояние.
Таким образом, датчик имеет два рабочих положения:
1 - Когда бункер наполняется, сигнализатор предельного уровня подвешен вертикально
2 - При достижении заданного уровня, датчик наклоняется и сигнализирует о заполнении бункера.
Сигнализатор предельного уровня сыпучих материалов должен быть установлен на противоположной от точки загрузки стороне бункера и на некотором расстоянии от стенки. Это требуется для обеспечения надежного срабатывания микропереключателя датчика.
Сигнализаторы предельного уровня могут быть установлена в качестве датчика заштыбовки (забивки, затора) перегрузочной течки конвейерной транспортной системы. В этом случае датчик сигнализирует достижение высокого уровня в перегрузочной течке.
Сигнализаторы предельного уровня сыпучих материалов являются идеальным дополнением к другим электронным устройствам измерения уровня, таким как ротационные и вибрационные датчики уровня, микроволновые, лотовые, емкостные и ультразвуковые уровнемеры и т.д.
Преимущества
- Высокая устойчивость к пыли. Степень защиты IP6X. На работу сигнализатора уровня не влияет даже полное покрытие пылью, в отличие от других типов устройств измерения уровня!
- Не требуется техническое обслуживание.
- Благодаря особой форме, датчик невозможно засыпать. Материал не налипает на датчик независимо от плотности контролируемого вещества!
- Энергосбережение. Не потребляет электроэнергию!
- Простой в установке, простой в использовании.
Вы просто должны подключить датчик к контактам цепи управления загрузочным устройством.

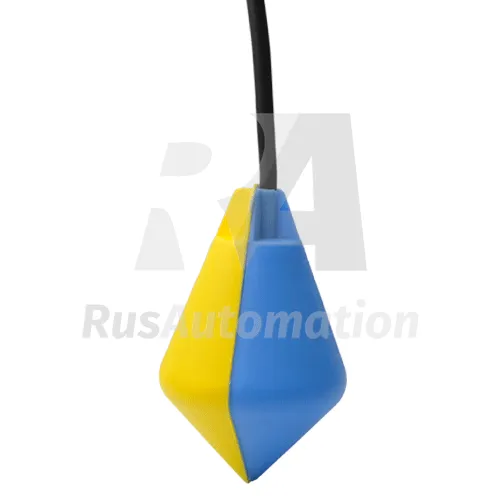

Стандартные кабельные механические сигнализаторы предельного уровня SOLIBA
Назначение: сигнализатор предельного уровня для сыпучих продуктов, расположенных в неопасных по взрыву зонах.
Применение: Зерно, крупа, корма для животных, порошков, сыпучих продуктов и т. д.
Коммутируемый ток: 20 (8) Ампер (20А на резистивной нагрузке; 8А на индуктивной нагрузке)
