Назначение мутнометров Supmea

Прибор для измерения мутности или концентрации взвесей состоит из двух основных частей. Одна часть представляет собой контроллер (один из выпускаемого модельного ряда), предназначенный для преобразования полученной информации в нужный формат, отображения её на дисплее и коммуникации с внешними устройствами и сетями. Вторая часть – датчик мутности, сенсор, осуществляющий физический процесс измерения содержания в растворе взвешенных частиц. Датчик мутности реализует метод измерения поглощения и рассеивания инфракрасного света в толще раствора при ограничениях и геометрических соотношениях, регулируемых стандартом ISO7027. Это позволяет осуществить измерения, результаты которых не зависят от цветности раствора и засветки его от посторонних источников света.

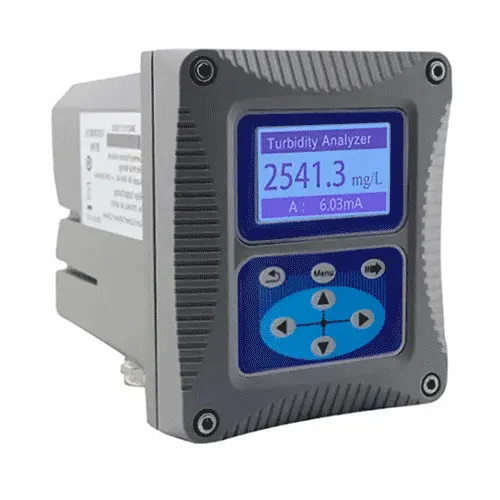

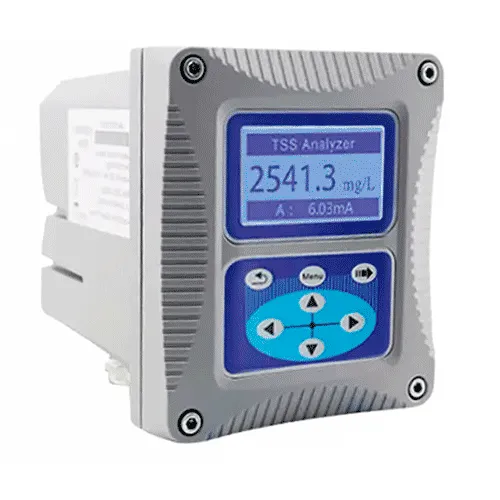

Измерители мутности и взвешенных частиц серий SUP-PTU и SUP-PSS позволяют осуществлять мониторинг в реальном времени состояния и хода процессов в водных растворах в системах технологического оборудования, обеспечивая точные показания со стабильной повторяемостью.

Конструктивные особенности мутнометров

• Наличие функции самоочистки датчика SUP-PTU-8011.
• Разнообразие каналов внешней связи повышает функциональность приборов.
• Универсальный датчик SUP-PTU-8011 предназначен для работы во всех диапазонах измерений.
• Специализированный датчик SUP-PTU-8012 предназначен для измерений растворов с низкой мутностью и обеспечивает достаточно высокую точность в самом малом диапазоне.

Преимущества измерителей мутности и концентрации взвешенных частиц

• Функция самоочистки обеспечивает продолжительную работу прибора с высокой точностью и стабильностью результатов измерений.
• Функция самодиагностики упрощает настройку и поиск неисправности, повышает надежность функционирования системы приборов.
• Калибровка осуществляется поставщиком, но существует возможность двухточечной калибровки самим пользователем.
• Высокая степень защиты сенсоров от проникновения влаги и пыли – IP66/68.

Принцип работы мутнометров Supmea

В мутномерах производства компании Supmea применяются две системы единиц измерения содержания взвешенных частиц (мутности) в жидкости:

• соответствующая концентрации частиц в единице объема эталонной пробы (обычно на основе формазина) в мг/л;
• система единиц, используемая ВОЗ и именуемая NTU (Nephelometric Turbidity Unit).

Система приборов реализует инструментальное измерение поглощения и рассеивания света, происходящего в толще раствора за счет неоднородности его оптической плотности, в силу присутствия взвешенных частиц. Для измерений применяется метод относительной турбидиметрии, сочетающий в себе два основных метода: турбидиметрии – оценки рассеивания света, прошедшего насквозь через пробу раствора, и нефелометрии – оценки рассеянного света, отраженного в толще раствора под определенным углом к оптической оси пучка света. В относительной турбидиметрии находят соотношение интенсивности прошедшего сквозь раствор света к интенсивности рассеянного под углом 90°. Источник света и детектор прошедшего света находятся на одной оптической оси, а детектор рассеянного – на оси, отклоняющейся под прямым углом. Такой подход делает практически незначительными влияние посторонних засветок и влияние окрашивания раствора на результаты измерений.

В качестве источника света обычно используется инфракрасный светодиод с максимумом испускания на длине волны 860 нм и с шириной спектра порядка 60 нм. В качестве фотоприемников обычно применяются кремниевые фотодиоды или фотоумножители.

Калибровка приборов измерения мутности осуществляется с помощью стандартов с известной степенью мутности по нескольким точкам диапазона. В качестве стандартов используются, чаще всего, суспензии на основе полимера формазина, обладающего уникальными свойствами – воспроизводимостью и возможностью длительного хранения.

Области применения измерителей мутности и концентрации взвешенных частиц

В современной аналитической практике на различных производствах величина мутности (концентрации взвешенных частиц) является важным параметром. Его непрерывный контроль необходим по ходу технологических процессов в водоподготовке и водоотведении, химической и фармацевтической промышленности:

• для контроля загрязненности сточных вод и производственных сбросов;
• для измерения параметров выходного продукта в установках водоопреснения;
• для контроля качества воды в установках водоподготовки для потребления в ЖКХ и на производствах;
• в биологических исследованиях для подсчета количества клеток в растворах и изучения агрегации белков.

Документация

Подробные технические характеристики, габаритные размеры и другую полезную информацию вы найдете в документах.

• Каталог анализаторов жидкости Supmea
• Референс-лист анализаторов Supmea
