Блоки питания DRP в Санкт-Петербурге

Достоинства и преимущества источников питания DRP

Элементарная схема монтажа, а также легкость подключения источников питания DRP позволяют использовать устройства практически без ограничений. Удобная и прочная коробка источников питания с возможностью монтажа на DIN-рейку изготавливается только из качественных материалов независимо от модели. Помимо прочего, серия DRP обладает следующими преимуществами:

• предохранение от перегрузок,
• предупреждение перенапряжения,
• тепловая защита,
• средний срок эксплуатации превышает 10 лет,
• световая индикация наличия постоянного напряжения.

Также существует возможность разработки специальной модификации с дополнительным внешним светодиодом.

Принцип работы DRP

Источники питания с креплением на DIN-рейку работают по стандартной схеме работы импульсных блоков питания. Источники питания DRP имеют стандартную конструкцию устройства практически во всех модификациях:

• входной клеммный соединитель,
• выходной клеммный соединитель,
• потенциометр подстройки выходного постоянного напряжения,
• зеленый светодиод наличия постоянного напряжения,
• стандартное крепление для установки на DIN-рейку.

Если прибор установлен в закрытый шкаф, температура внешней среды и степень нагрузки способствуют активному нагреванию приборов. Необходимо тщательно следить за естественной конвекцией для охлаждения источников питания DRP.

Возможности использования источников питания DRP с установкой на DIN-рейку

Источники питания DRP активно используются в производственных и лабораторных схемах вторичного питания приборов и автоматики:

• упаковочное оборудование,
• дерево- и металлообрабатывающие станки,
• производство тканей,
• тестовые измерения,
• строительная техника,
• сборка автомобилей и различных устройств,
• автомобильная промышленность,
• машиностроение,
• приборостроение,
• автоматизация процессов и многое другое.

Технические характеристики источников питания серии DRP

В рамках серии разработано несколько основных моделей, подходящих под различные требования. Источники питания DRP различаются основными характеристиками работы, а также корпусом. Основные спецификации серии:

• Частота сети: 47-63 Гц
• Коэффициент мощности: в соответствии с EN 61000-3-2 STD
• Выходное напряжение: 22-28В
• Остаточные пульсации/ пиковые всплески (20 MHz) при номинальном значении: <50 мВ / <240 mVpp
• Нестабильность выходного напряжения по сети: <0,5%
• Нестабильность выходного напряжения по нагрузке: <1% (при нагрузке 0-100%)
• ЭМС / Излучение: Class B / EN55022; CISPR22, Class B; FCC Title 47; EN 61204-3 (Class B on AC & Class A on DC side)
• Защищенность: EN 61000-4-2 (1995), EN 61000-4-3 (1998), EN 61000-4-4 (1995); IEC 61000-4-5 (1995), EN 61000-4-6 (1996); EN 61000-4-8 or IEC 61000-4-12 or IEEE C62.41; EN 61000-3-2, 1994

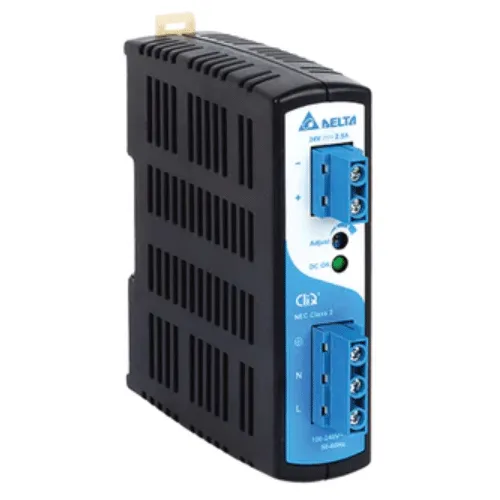

• Материал корпуса: алюминий Al5052 (модель DRP024V060W1AZ из пластика)
• Рабочая температура окружающей среды: -20...+75°C
• Температура хранения: -25...+85°C
• Рабочая влажность: <95%
• Уровень звукового давления(SPL) < 40dBA
• Естественная конвекция
• Крепеж: на стандартную 35 мм DIN-рейку
• Ударопрочность: IEC 60068-2-27
• Виброустойчивость: IEC 60068-2-6
• Защитная конструкция: EN 60950 meet IPX0
• Падение напряжения: в соответствии с EN 61000-4-11
• Гальваническая изоляция: между входом и выходом: 4 KVac; между входом и землей: 1.5 KVac; между выходом и землей: 1.5 KVac
• Сертификаты: UL508, EN 60950, cULus 60950, EN 50178, EN 60204, GS, CCSAus to CSA C22.2 No. 60950-1: 03 (для модели из пластика DRP024V060W1AZ)

Документация

Источники питания DRP сопровождены подробной документацией, описывающей все характеристики. Помимо общего каталога источников питания с креплением на DIN-рейку модели серии DRP имеют инструкции, чертежи и другие необходимые для работы документы.

• Сертификат соответствия EAC и декларация EAC на блоки питания всех серий (2014-2019)
• Каталог "Источники питания Delta Electronics"
