Инкрементальные энкодеры Autonics E88H
Использование инкрементальных энкодеров Autonics серии E88H надёжный способ слежения за вращающими валами различных устройств.
При повороте вала энкодеры посылают импульсы, характеризующие скорость и направление вращения.

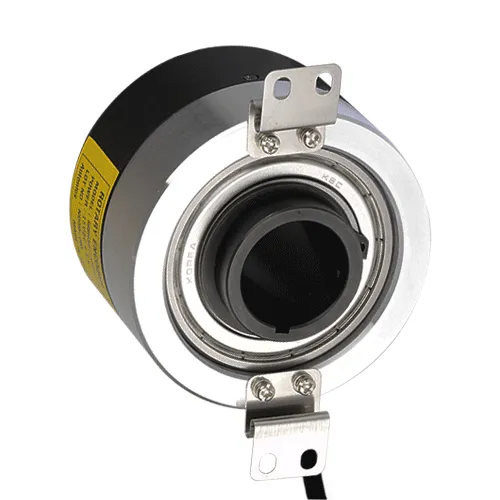

Энкодер Е88Н имеет полый вал, что позволяет устанавливать датчик на вал вращающихся механизмов без использования муфты. Импульсная система передачи данных с высокой точностью определяет положение вала устройства.
В наличии Быстрый просмотр
|
В наличии: Мало
Артикул: E88H30-1024-2-15
Инкрементальный энкодер E88H30-1024-2-15- это дискретный датчик угла поворота вала, генерирующий нормированный электрический импульс на каждое определенное приращение угла поворота. При непрерывном вращении вала возникает последовательность импульсов, содержащая информацию об относительном угле пово...
|
40 400 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: E88H30-1024-6-L-5
Инкрементальный энкодер E88H30-1024-6-L-5- это дискретный датчик угла поворота вала, генерирующий нормированный электрический импульс на каждое определенное приращение угла поворота. При непрерывном вращении вала возникает последовательность импульсов, содержащая информацию об относительном угле пов...
|
51 500 руб./шт
-
+
Заказать
|
||||||||||||||||||||
Преимущества инкрементальных энкодеров E88H
- установка энкодера на вал без соединительной муфты;
- высокое импульсное разрешение 1024 имп/об, позволяет точно определять направление вращения и скорость вращающего вала;
- не требует регулярного осмотра.
Принцип работы энкодеров серии E88H
Инкрементальный энкодер преобразует обороты вала устройства в электрические импульсы. Для определения направления вращения и угла поворота вала у энкодера E88H на выходе генерируются два сигнала. Импульсы от этих линий смещены по фазе на 90 градусов, и в зависимости от какой линии первым приходит импульс, можно узнать направление вращения. Скорость вращения вала определяется по частоте подачи импульсов.
Области применения энкодеров E88H
Применение энкодеров Autonics E88H в системах автоматизации делает возможность управление процессом реверсивного направления вращения электрических машин. Поэтому установка датчиков на таких машинах во многих отраслях промышленности, строительстве и сельском хозяйстве позволит полностью обеспечить безопасную эксплуатацию, в частности:
- управление скоростью опускания и подъёма кабин грузовых и пассажирских лифтов,
- контроль за скоростью движения конвейерных лент при транспортировке продукции, слежение за своевременной подачей продукции,
- автоматическое регулирование частоты вращения силовых электроприводов,
- определения угла поворота различных следящих систем,
- на станках с ЧПУ точное определение положения обрабатываемой детали, в соответствии с заданной программой.
Технические характеристики серии E88H
Autonics производит выпуск целого модельного ряда энкодеров типа Е88. Технические характеристики исполнения приведены ниже:
- Диаметр вала: 30 мм;
- Диаметр корпуса: 88 мм;
- Макс.частота отклика: 150 кГц;
- Макс.частота вращения: 3600 об/мин;
- Пусковой момент: 600 (макс. 0,06Н.м);
- Разрешение: 1024 имп/об.;
- Управляющий выход: комплементарный или Line Driver;
- Питание: 5…15В DC±5% (пульсация Р-Р; макс. 5%);
- Степень защиты: IP50;
- Масса: 1,49 кг;
- Обеспечение надёжной работы при температуре от -25°Ϲ до +85°Ϲ.
Недостатки
Недостатки энкодеров Autonics E88H относятся к внешним особенностям управляющих систем и характерны для всех разновидностей оптических инкрементальных энкодеров:
- при отсутствии должного входного контакта при подсоединении проводов могут появляться погрешности в определении положения устройства;
- при отсутствии данных о текущем состоянии вала устройства возможны ошибочные сигналы импульсов;
- несоответствие скорости реагирования командного контроллера на импульсы энкодера может также привести к ошибкам.
