Индикаторы потока жидкости Серия E42 в Санкт-Петербурге
Индикатор потока IFL-IG-E42 разработан специалистами «РусАвтоматизация» для визуальной оценки потока в трубопроводе на участках ограниченной длины. Сквозное смотровое окно с плоской линзой выдерживает высокое давление, позволяет определять наличие и качество непрозрачного вещества в магистрали.
Компания «РусАвтоматизация» отвечает за качество выпускаемой продукции, поэтому каждый индикатор потока обязательно проходит гидравлические испытания на прочность и герметичность и поставляется с паспортом и отметкой ОТК.
Быстрый просмотр
|
Срок отгрузки 40 дн.
Артикул: IFL-IG-E42-40-FB

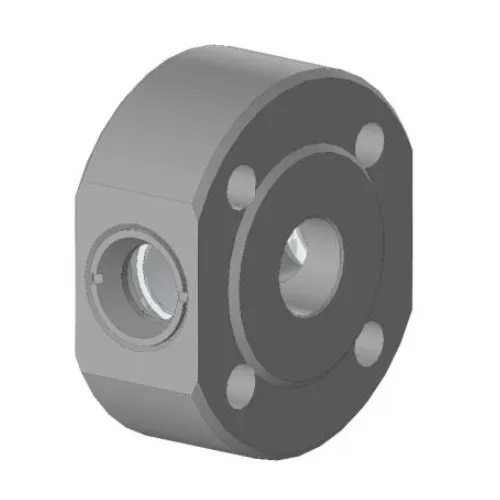

Надежная конструкция проточного диоптра IFL-IG-E42-40-FB, разработанного Компанией "РусАвтоматизация" для работы под избыточным давлением, испытана на прочность и герметичность. Приборы имеют свидетельство о проведенных гидравлических испытаниях.
|
44 676 руб./шт
-
+
Заказать
|
||||||||||
Назначение индикаторов потока IFL-IG-E42
Прочный и герметичный корпус изготовлен из нержавеющей стали. Это делает его отличным решением для работы в самых тяжелых условиях.
- Визуальный контроль наличия потока жидкости в трубопроводе.
- Визуальная оценка качества потока (цвет, наличие примесей или пузырей, агрегатное состояние, степень турбулентности).
Преимущества индикаторов потока IFL-IG-E42
- Компактные индикаторы потока из нержавеющей стали
- Для тяжелых режимов эксплуатации:
- избыточное давление до 40 бар
- верхний предел рабочей температуры до +200°С
- химически агрессивные рабочие среды
- Смотровое окно максимально защищено от внешних механических воздействий
- Надежная конструкция для работы под избыточным давлением, испытанная на прочность и герметичность
Принцип работы смотровых фонарей IFL-IG-E42
Индикатор потока монтируют между привалочными поверхностями фланцев трубопровода и стягивают соединение шпильками (не входят в комплект поставки).
Принцип работы основан на прямом наблюдении сквозь смотровые линзы за потоком жидкости, проходящим через внутреннее отверстие.
Устройство индикатора потока
Применение индикаторов потока серии E42
Индикаторы потока серии Е42 применяются:
- Для контроля и проверка наличия потока жидкости в системах фильтрации, охлаждения, нагнетательных/выпускных насосных линиях.
- В качестве дублирующего элемента для проверки наличия потока через счетчики, переключатели, индикаторы процесса и другие устройства управления.
Примеры использования индикаторов:
- Контроль потока смазочных и охлаждающих жидкостей в станочных системах и гидроэлеткрогенераторах.
- Проверка удаления осадка в фильтрующих системах аэраторов и насосных линий.
- Оценка загрязненности буровых жидкостей после очистки в системах бурения скважин.
- Контроль падения расхода и изменения цвета жидкости в фильтрующих системах лакокрасочных производств.
- Оценка цвета и прозрачности в системах дистилляции химических производств.
- Контроль наличия примесей масла при сливе воды из резервуаров-хранилищ нефтеперерабатывающих заводов.
- Контроль эффективности фильтрации технологических жидкостей различных обрабатывающих производств.
- Контроль циркуляции воды в компрессорных и насосных системах.
- Контроль циркуляции сольвентов в системах обезжиривания, дистилляции и рекуперации растворителей.
- Контроль чистоты и цвета жидкостей в выпускных трубопроводах испарительного и фильтрационного оборудования.
- Контроль наличия жидкости в питающем трубопроводе котельного оборудования и засоренности в паровых ловушках.
- Контроль наличия масла в системах смазки движущихся частей различных аппаратов.
Рабочие среды:
- Вода и водяной пар до +200°С
- Растворы кислот, щелочей, солей
- Растворы спиртов и альдегидов
- Топлива, моторные масла, нефтепродукты
 |
Визуальный контроль потока масла в установке компримирования ПНГ контролируемая среда: масло |
 |
Контроль подачи реагента при производстве модифицированного крахмала контролируемая среда: реагент |
Отзывы о применении |
|||
 |
«Контроль подачи реагента в цехе производства модифицированного крахмала» |  |
«Контроль потока масла в трубопроводе газовой компрессорной станции» |
Технические характеристики проточных диоптров IFL-IG-E42
Основные технические характеристики данной серии индикаторов потока приведены далее:
- Пределы рабочей температуры: -20…+200°С;
- Максимальное рабочее давление: до 4 МПа;
- Технологическое присоединение: фланец PN40 DN15;
- Положение в пространстве: любое;
- Направление подачи потока: двустороннее;
- Материалы
- корпус – нержавеющая сталь 12Х18Н10Т (AISI 321);
- уплотнения – фторкаучук (FPM);
- смотровая труба – боросиликатное стекло DIN7080.
Диаграмма параметров рабочей среды
ВАЖНО! Максимально допустимое избыточное давление не должно превышать 60 бар при температуре рабочей среды +20°С.
Диаграмма пропускной способности
Габаритные размеры
