Индикаторы потока жидкости Серия E41 в Санкт-Петербурге

Особенности индикаторов потока из нержавеющей стали IFL-IG-E41

Выделим главные особенности данной серии индикаторов движения потока:

• Корпус изготовлен из высококачественной нержавеющей стали;
• Функция стабилизации потока, за счет встроенного конуса на входе среды в индикатор потока;
• Разные способы технологического присоединения;
• Резьбовой тип крышки индикатора потока позволяет проводить очистку смотрового окна без демонтажа с трубопровода;
• Визуальный индикатор потока имеет встроенную крыльчатку для удобного наблюдения за потоком;
• Стекло смотрового фонаря изготовлено из боросиликата и устойчиво к химическим средам.

Особенности применения индикаторов разных типов

Сквозное окно	Для процессов, где необходим контроль цвета или засоренности жидкости, наличия в ней примесей или пузырей.
Крыльчатка	Для процессов, где необходим контроль циркуляции и скорости потока жидкости с расходными характеристиками: G ≥ 0,8…1,1 л/мин* G ≤ 380 л/мин * – минимальный поток для вращения крыльчатки в зависимости отпространственного положения индикатора
Брызгозащитный конус	Для процессов с низким расходом рабочей жидкости, прерывистым потоком или потоком под собственным весом жидкости (движение самотеком)

Преимущества смотровых индикаторов IFL-IG-E41

Основные преимущества использования индикатора серии IFL-IG-E41:

• Простая установка и эксплуатация индикатора;
• Возможность работы при температуре до +200°С;
• Поставка индикатора в самые короткие сроки;
• Индикаторы являются интеллектуальной разработкой «РусАвтоматизация»;
• Наличие отметки ОТК и свидетельства об успешном проведении гидравлических испытаний;
• Наличие моделей с крыльчаткой.

Принцип работы проточных диоптров IFL-IG-E41

Конструкция всех индикаторов потока между собой очень похожа и направлена на выполнение одинаковых функций, поэтому и принцип работы визуальных индикаторов потока жидкости довольно прост и схож в независимости от типа и модели индикатора. Для более подробного ознакомления  с ним предлагаем посетить общую страницу индикаторов потока серии IFL по ссылке.

Применение индикаторов потока серии E41

Материалы корпуса и уплотнений индикатора потока жидкости позволяют ему работать в трубопроводах, по которым протекают различные агрессивные и химические вещества, такие как:

• Вода и водяной пар;
• Ненасыщенные растворы кислот, солей и щелочей;
• Спирты и альдегиды;
• Топлива и нефтепродукты.

Отличные эксплуатационные характеристики позволяют индикатору потока жидкости работать с процессами, температура которых может достигать +200°С, при давлении до 4 МПа. Тем самым индикатор может быть использован в следующих отраслях промышленности:

• Химия и нефтехимия;
• Топливная промышленность;

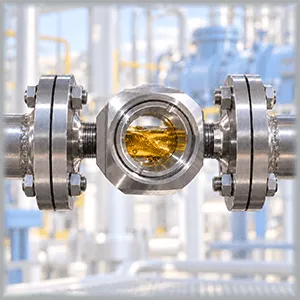

• Масложировая и пищевая;
• Энергетика;
• Водоснабжение;
• Агрохимическая промышленность.

	Визуальный контроль потока масла в установке компримирования ПНГ контролируемая среда: масло		Контроль подачи реагента при производстве модифицированного крахмала контролируемая среда: реагент
Отзывы о применении
	«Контроль подачи реагента в цехе производства модифицированного крахмала»		«Контроль потока масла в трубопроводе газовой компрессорной станции»

Технические характеристики смотровых фонарей IFL-IG-E41

Для данной серии смотровых фонарей основные характеристики представлены далее:

• Пределы рабочей температуры: -20…+200°С (другое – опционально);
• Максимальное рабочее давление: до 4 МПа;
• Технологическое присоединение: резьба К1/2", резьба G1/2", фланец PN40 DN15;
• Направление подачи потока: одностороннее и реверсивное;
• Тип крышки: резьбовая;
• Материал изготовления корпуса: нержавеющая сталь 12Х18Н10Т (аналог AISI 321);
• Материал изготовления уплотнений: FPM (другое – опционально);
• Материал изготовления крыльчатки: Фторопласт-4 (PTFE);
• Материал изготовления смотрового окна: боросиликатное стекло.

Диаграма параметров рабочей среды

Диаграммы пропускной способности

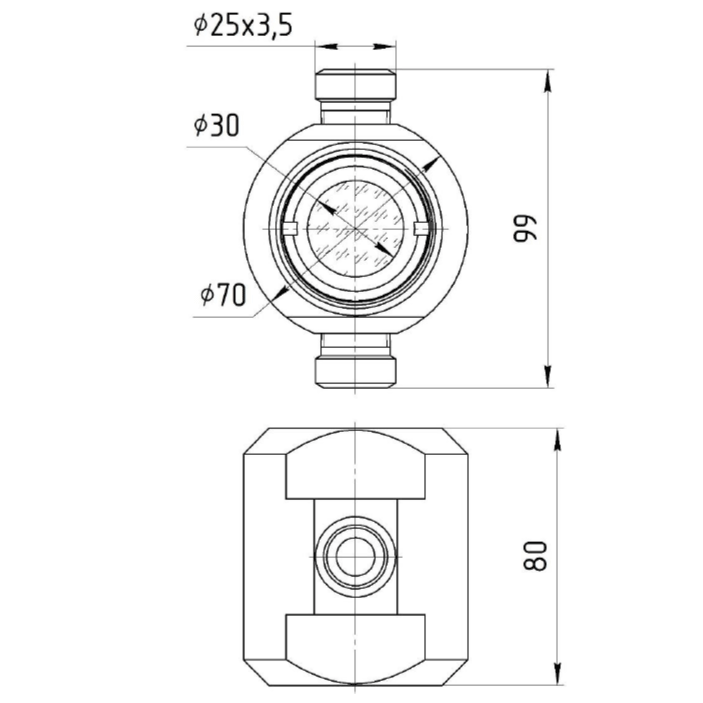

Габаритные размеры

IFL-IG-E41-15-K	IFL-IG-E41-15-NG	IFL-IG-E41-15-FB	IFL-IG-E41-15-FB-C
Модели с крыльчаткой
IFL-IG-E41-15-K-W	IFL-IG-E41-15-NG-W	IFL-IG-E41-15-FB-W

Видео

Сертификаты

• Сертификат соответствия ТР ТС 032 «О безопасности оборудования, работающего под давлением» на индикаторы IFL-IG, ILL-BP

Документация

• Индикаторы потока серии E41
• Каталог индикаторов потока жидкости РусАвтоматизация
