Индикаторы потока жидкости Серия E10 в Санкт-Петербурге
Индикатор потока жидкости IFL-IG-E10 для трубопроводов представляет собой смотровой фонарь для контроля наличия потока жидкостей и посторонних примесей, а также оценки качества, интенсивности и направления потока. Индикатор серии E10 – самый экономичный из линейки индикаторов потока «РусАвтоматизация» российского производства.
Быстрый просмотр
|
В наличии: Мало
Артикул: IFL-IG-E10-15-G
Индикатор потока IFL-IG-E10-15-G разработан специалистами «РусАвтоматизация» для мониторинга визуального состояния потока в трубопроводе. Визуальный контроль с помощью смотрового фонаря позволяет получить информацию о динамике потока, его скорости и направлении, а также судить о качестве продукта по...
|
14 716 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 3 дн.
Артикул: IFL-IG-E10-15-FB
Индикатор потока IFL-IG-E10-15-FB разработан специалистами «РусАвтоматизация» для мониторинга визуального состояния потока в трубопроводе. Визуальный контроль с помощью смотрового фонаря позволяет получить информацию о динамике потока, его скорости и направлении, а также судить о качестве продукта п...
|
23 304 руб./шт
-
+
Заказать
|
Назначение индикаторов потока IFL-IG-E10
Индикатор потока жидкости для визуального контроля работы трубопроводов относится к узлам оперативного наблюдения за состоянием перекачки жидкой среды на участке трубопровода.

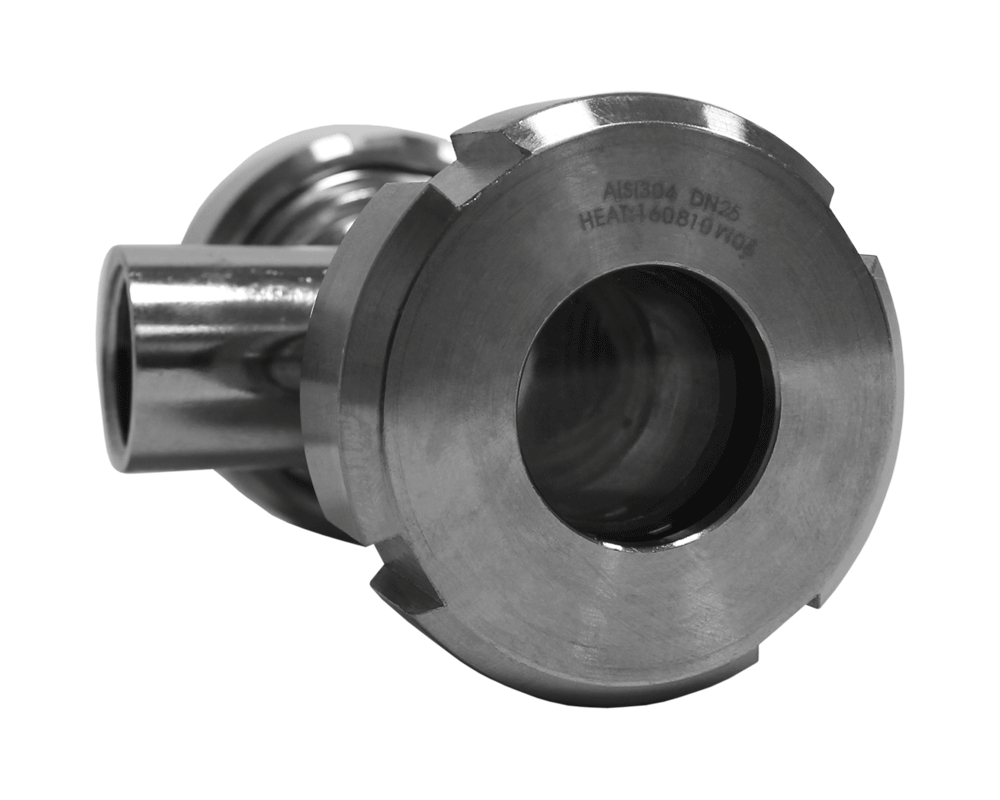

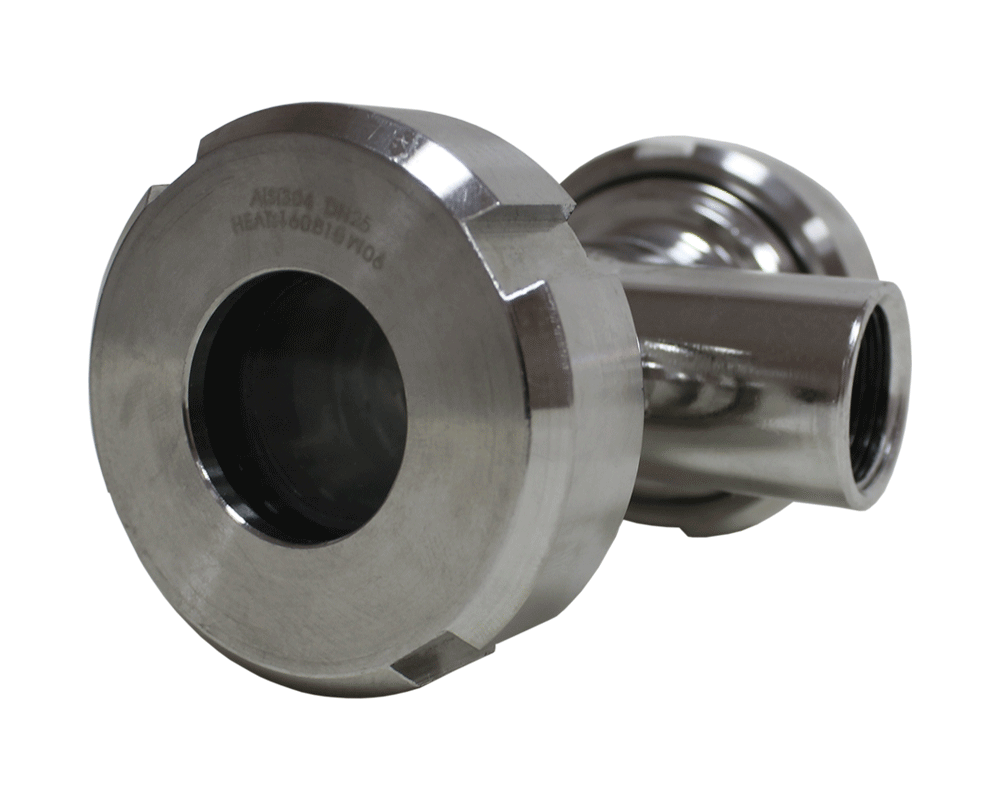

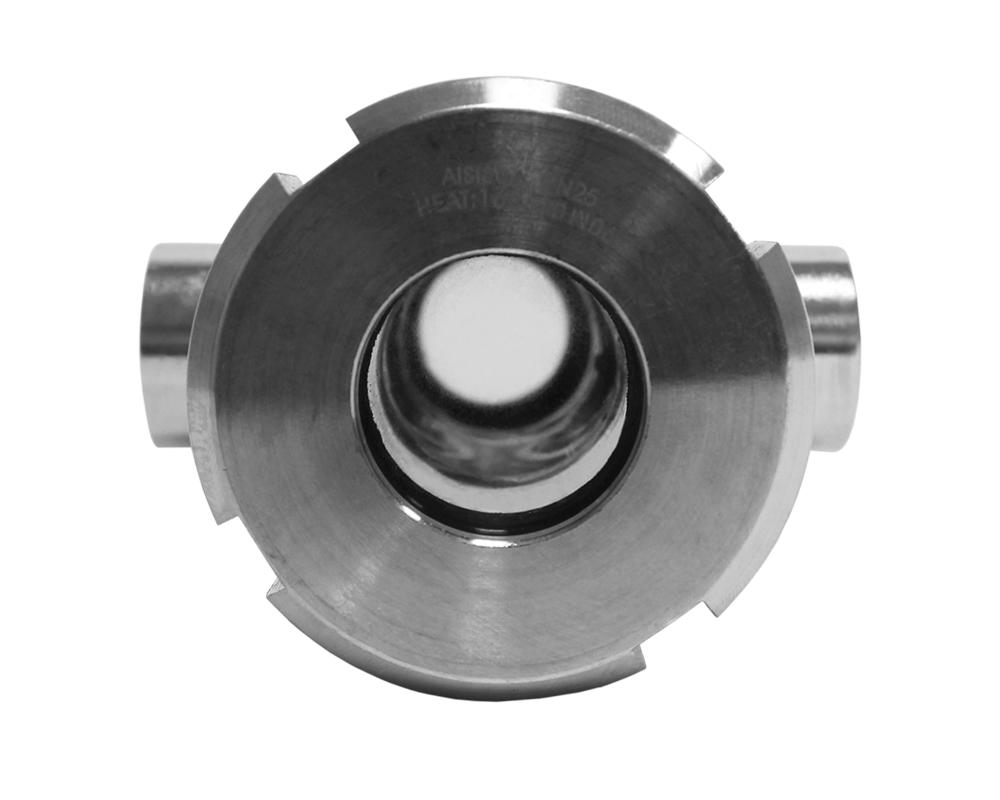

Прибор серии IFL-IG-E10 представляет собой смотровой фонарь для сквозного просмотра в поперечном сечении с двумя смотровыми стеклами и узлом присоединения к трубопроводу.
Установленный на участке трубопровода индикатор визуального контроля позволяет без снятия данных приборами и формирования электрических сигналов оценить:
- Наличие потока жидкой среды на контролируемом участке.
- Направление движения жидкости.
- Условный расход и скорость потока на локальном участке.
- Примерные условия протекания: наличие турбулентностей, кавитационных явлений (обр. пузырей), присутствие примесей в виде частиц.
При проектировании трубопровода следует учитывать, что смотровой фонарь типа IFL-IG-E10 является индикатором потока, рассчитанным на субъективный оперативный контроль с участием персонала. Использование этого контрольного узла позволяет предварительно оценить состояние потока среды, а также проверку наличия потока в узлах учета расхода после расходомеров. В зависимости от технологических требований прибор должен дополняться источниками объективной информации – датчиками с электрическим или электронным снятием данных.
При использовании прибора контролирующий персонал должен иметь информацию о визуальных признаках стабильного незагрязненного потока и признаках отклонения от нормы. Условием качественной визуальной оценки является относительная прозрачность среды или ее способность к отражению/поглощению видимого света в зависимости от состояния.
Преимущества и особенности диоптров серии E10
Визуальный индикатор потока серии E10 устанавливают в контрольные и эксплуатационные участки трубопроводов с давлением до 16 бар. В связи с изменением конструкции и более низким давлением в отличие от смотровых фонарей серии Е41, в устройство отличается меньшей металлоемкостью. Узел устойчиво работает при температурах до 200°С и не разрушается при контакте с агрессивными средами.
Прибор монтируют в любом направлении относительно потока, он пропускает жидкие и умеренно вязкие среды под давлением в обе стороны. Для монтажа предусмотрены стандартные фланцевые и резьбовые соединения. Прокладки, уплотнители, соединения и стекла надежно защищают персонал от прорыва среды из трубопровода при соблюдении конструктивных и эксплуатационных требований.
Устройство характеризуется меньшей ценой в сравнении с рассчитанными на более значительные показатели давления и температуры смотровые фонари серии Е41.
Произведенные в России устройства серий E10 и E41 надежнее китайских аналогов. Это объясняется применением в конструкции точенных изделий из металлопроката, который всегда характеризируется меньшим количеством внутренних дефектов, чем литье. Например, литые детали используют в корпусах индикаторов XSON FI-IM и FI-FL. Это позволяет в свою очередь снизить их стоимость.
Применение визуальных индикаторов серии E10
Визуальный индикатор потока IFL-IG-E10 предназначен для применения на предприятиях химической, фармацевтической, нефтедобывающей и перерабатывающей отраслей. В сфере энергетики, транспорта и инфраструктуры смотровые фонари устанавливают в системах циркуляции жидкостей, подачи топлива, теплоносителя, иных жидких и умеренно вязких сред.
Фонарь смотровой трубопроводный может устанавливаться в трубопровод в точке, где необходимо проконтролировать прохождение среды. Примеры:
- Прямой участок между двумя областями формирования турбулентностей или кавитации.
- Участок после поворота или изменения диаметра трубопровода.
- Участок перед и после запорной арматуры или расходомера, где могут возникать явления нестабильности в струях потока.
- Участки перед и после фильтрационного оборудования.
Возможности применения охватывают все виды визуального контроля, при котором изменяются параметры прохождения и отражения (поглощения) видимой части спектра светового излучения. Установка смотрового фонаря позволяет получать косвенную информацию об исправности датчиков и счетчиков с электрическими и электронными сигналами. Через окуляры прибора можно вести наблюдение за поведением пара в паропроводах, стабильностью подачи и консистенции СОЖ без постоянного обращения к данным объективного контроля.
Повысить эффективность использования прибора позволяет дополнение подсветкой, отражательными экранами, добавлением в жидкости окрашивающих веществ. Последний из перечисленных приемов позволяет создать условия для визуального обнаружения турбулентности и нарушения равномерности в вязком потоке. Прибору не требуется питание и дополнительный контроль исправности. По прочности и устойчивости к воздействию посторонних факторов смотровой фонарь должен соответствовать требованиям к участку трубопровода в месте использования.
Визуальный контроль потока масла в установке компримирования ПНГ контролируемая среда: масло |
Контроль подачи реагента при производстве модифицированного крахмала контролируемая среда: реагент |
||
Отзывы о применении |
|||
«Контроль подачи реагента в цехе производства модифицированного крахмала» | «Контроль потока масла в трубопроводе газовой компрессорной станции» |
Технические характеристики проточных диоптров IFL-IG-E10
Основные данные о технических характеристиках смотрового фонаря IFL-IG-E10 для трубопроводов:
- Номинальное давление: 16 бар (1,6 МПа); 10 бар (1,0 МПа)
- Диапазон рабочих температур: -60…+200°С
- Условная пропускная способность: 255 л/мин; 175 л/мин
- Положение в пространстве: любое
- Направление подачи среды: двустороннее
- Присоединение к процессу: резьба G1/2" ГОСТ 6357-73; фланец PN10 DN15 тип 03 ГОСТ 33259-2015
- Строительная длина: 75 мм; 130 мм
- Минимальное проходное сечение: 18,6 мм; 15 мм
- Материалы:
- корпус – нерж. жаропрочная сталь 12Х18Н10Т (AISI 321)
- уплотнения – терморасширенный графит (ТРГ)
- прокладка – фторопласт-4 (PTFE)
- смотровая линза – боросиликатное стекло DIN7080
