Назначение визуальных индикаторов потока FI-FL41

Индикаторы потока жидкости FI-FL41 – приборы со смотровым стеклом, через которое видно крыльчатку. Крыльчатка движется при наличии потока исследуемой среды. Наблюдая за ее динамикой, оценивают скорость и интенсивность перемешивания, наличие потока и его направление, цвет рабочей среды, присутствие примесей, взвешенных частиц.

Приборы работают с водой, маслами и другими жидкостями, газообразными средами.

Преимущества индикатора потока жидкости FI-FL41

• Простая конструкция, удобный доступ для обслуживания.
• Возможность установки в вертикальном и горизонтальном положении без влияния на работоспособность.
• Прочность и герметичность.
• Наличие на складе.
• Непосредственное наблюдение, исключающее влияние сбоев работы электроники.

Принцип работы индикаторов FI-FL41

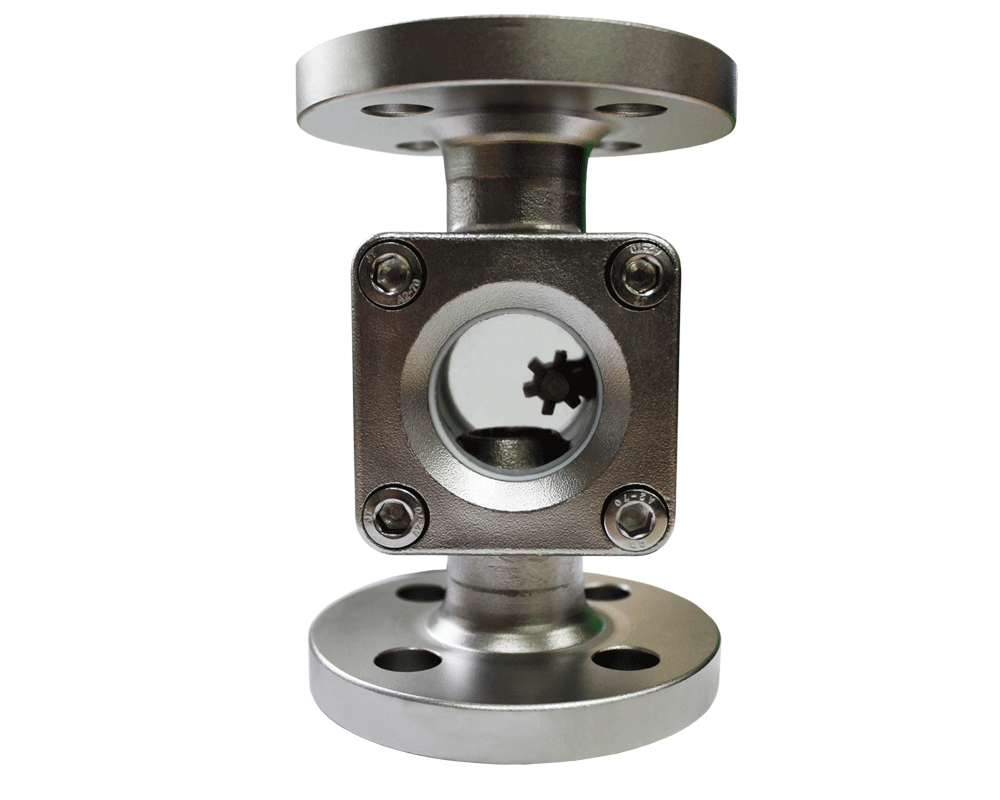

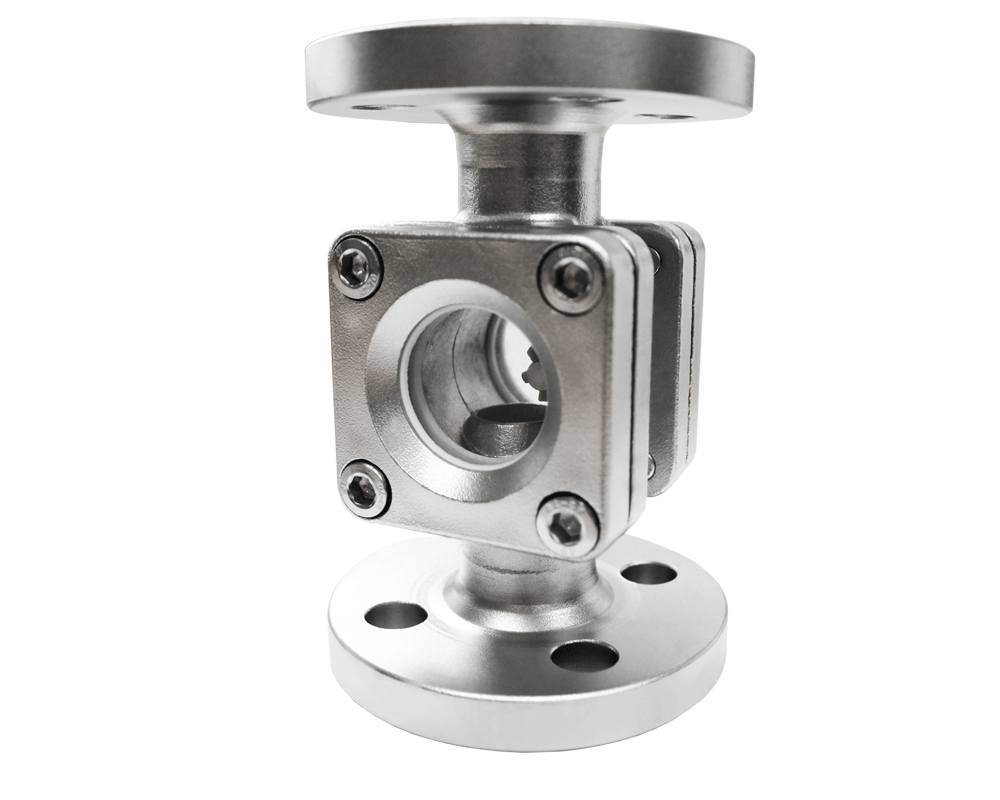

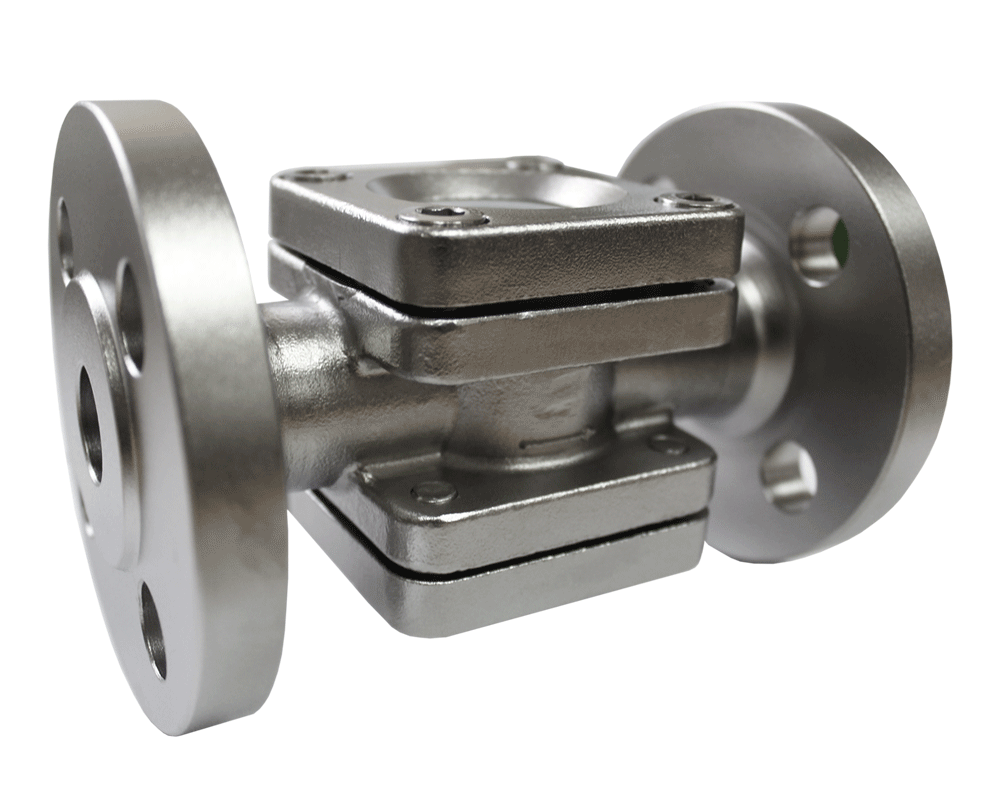

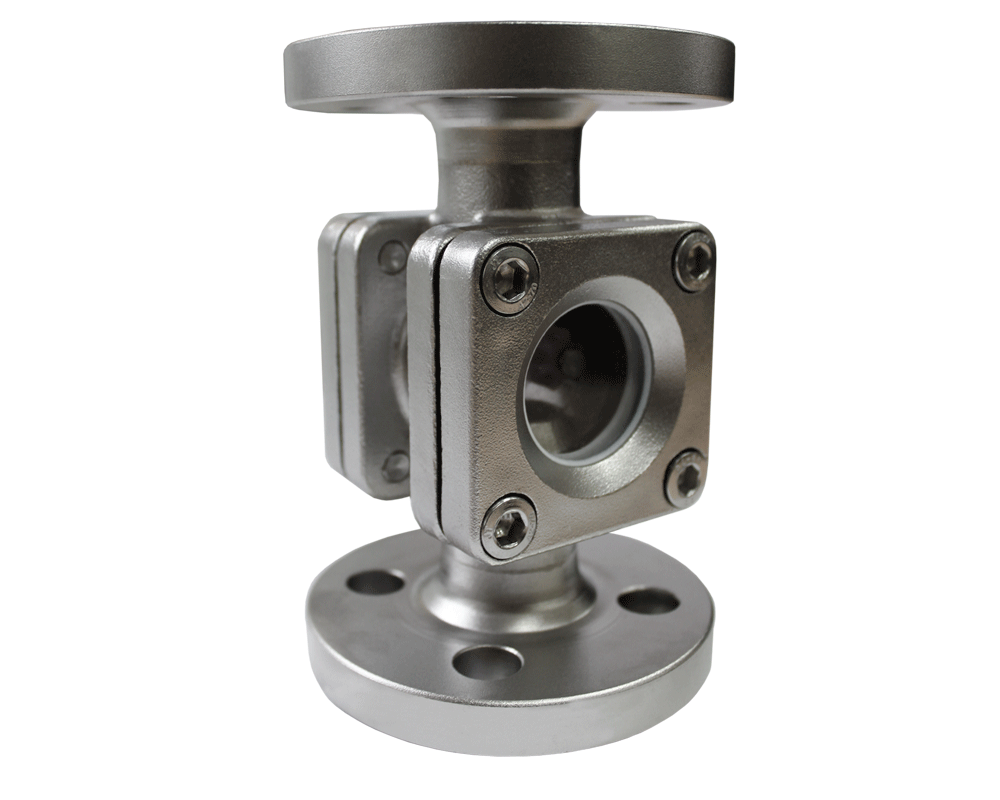

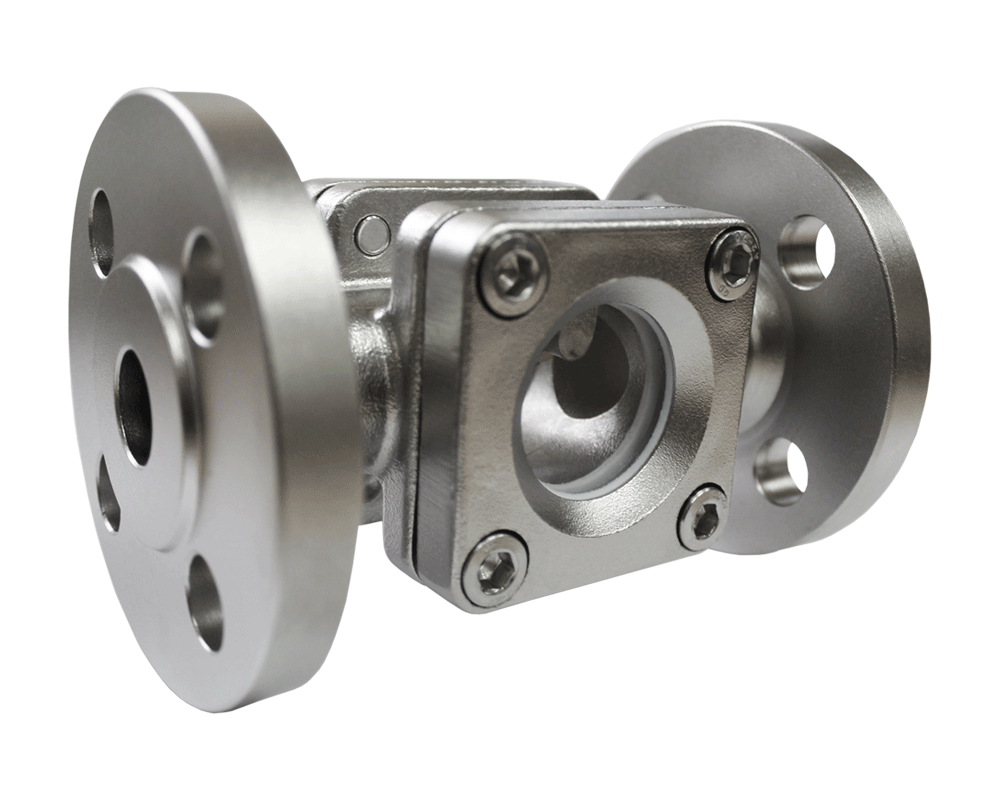

Корпус индикатора выполнен из нержавеющей стали, а присоединение осуществляется с помощью фланца. Два смотровых окна находятся напротив друг друга для удобного мониторинга, а в полости корпуса прибора помещается лопастное колесо. По скорости вращения крыльчатки делают выводы о скорости потока.

Область применения визуальных индикаторов FI-FL41

Индикаторы потока FI-FL41 применяют в промышленности в следующих процессах:

• Подача смазки, охлаждающих жидкостей, топлива.
• Водообеспечение в ЖКХ и на производственных объектах.
• Подогрев и кондиционирование зданий разного назначения.
• Технологические линии на химических, лакокрасочных предприятиях и т.д.

Часто возможность гарантированно убедиться в наличии и качестве потока смазывающих и охлаждающих жидкостей позволяет избежать серьезных поломок дорогостоящего оборудования. Именно для этого применяются индикаторы потока.

Контроль подачи реагента при производстве модифицированного крахмала контролируемая среда: реагент

Контроль потока воды для стенда испытания РВД контролируемая среда: вода

Отзывы о применении

	«Контроль подачи реагента в цехе производства модифицированного крахмала»

Технические характеристики визуального индикатора потока FI-FL41

Эксплуатационные параметры визуального индикатора потока FI-FL41:

• Размер присоединений: от DN15 до DN100 (от 1/2 дюйма до 4 дюймов)
• Материал корпуса крышки: SS304 / SS316 / SS316L / углеродистая сталь
• Материал уплотнений: PTFE (белый) / NBR (черный) / Витон (черный) / Графит (черный)
• Смотровое стекло: закаленное / боросиликатное / кварцевое / алюмосиликатное стекло
• Материал крыльчатки: пластик (красный) или PTFE (красный или синий)
• Тип соединения: фланец
• Максимальная рабочая температура:
  • 100°C / 212°F для пластиковой крыльчатки и уплотнения из NBR / Витона
  • 200°C / 392°F для крыльчатки и уплотнения из PTFE
• Максимальное рабочее давление: закаленное стекло 1,6 МПа / 16 бар (до 5,0 МПа по индивидуальному заказу)
• Рабочие среды: вода, масло, газ, воздух, жидкости и т.д.

Габаритные размеры

Визуальные индикаторы потока представлены в следующих габаритных исполнениях:

Размер присоединения Высота Диаметр обзора DN15 (1/2") 140 мм Ø35 мм DN32 (1 1/4") 180 мм Ø55 мм DN40 (1,5") 200 мм Ø60 мм DN50 (2") 230 мм Ø70 мм DN80 (3") 280 мм Ø105 мм

Документация

Ознакомиться подробнее с техническими характеристиками индикатора FI-FL41-206 можно с помощью следующей документации:

• Лист технических данных на индикаторы потока жидкости FI-FL41
