Гидростатические уровнемеры HLM в Санкт-Петербурге
Гидростатические измерители уровня HLM – это компактные погружные измерительные приборы для постоянного измерения и контроля уровня жидкости, не содержащей большого количества примесей и загрязнений.
Особенностью гидростатических погружных уровнемеров серии HLM является наличие капиллярной трубки для компенсации атмосферного давления, которая позволяет производить более точные измерения уровня жидкости. Погруженный конец корпуса имеет съёмную защитную крышку из нержавеющей стали, которая предотвращает механическое воздействие на мембрану. Также для облегчения крепления на большой глубине на погружном уровнемере модели HLM-25N установлен хомут, что позволяет использовать его в местах с затруднённым монтажом.
Быстрый просмотр
|
Срок отгрузки 84 дн.

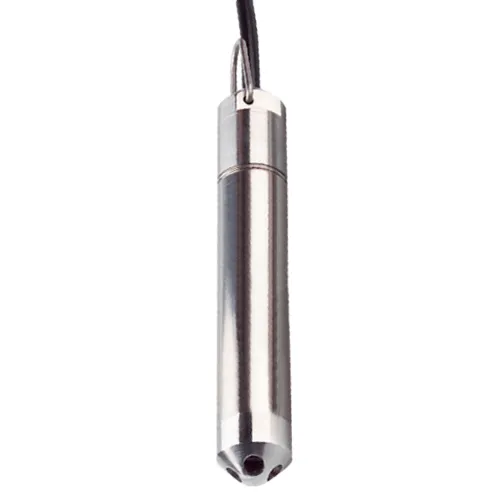

Артикул: HLM-25N-I-1000-K114
Гидростатический датчик уровня HLM-25N-I-1000-K114 для определения уровня жидкости.
|
260 540 руб./шт
-
+
Заказать
|
||||||||||||||
Быстрый просмотр
|
Срок отгрузки 84 дн.

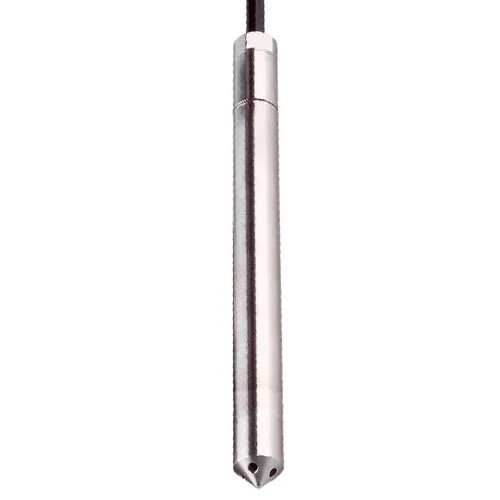

Артикул: HLM-16N-I-1000-K105
Гидростатический датчик уровня HLM-16N-I-1000-K105 для определения уровня жидкости.
|
280 649 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: HLM-16N-I-0100-K110
Гидростатический датчик уровня HLM-16N-I-0100-K110 для определения уровня жидкости.
|
286 958 руб./шт
-
+
Заказать
|
||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 84 дн.
Артикул: HLM-25N-I-0100-K5
Гидростатический датчик уровня HLM-25N-I-0100-K5 для определения уровня жидкости.
|
122 994 руб./шт
-
+
Заказать
|
||||||||||||
Преимущества погружных гидростатических уровнемеров HLM
К основным достоинствам погружных гидростатических уровнемеров серии HLM можно отнести следующее:
- Возможность установки в труднодоступных местах,
- Высокая надежность и долговечность,
- Простота конструкции,
- Возможность измерения в большом диапазоне высот столба жидкости (до 200м),
- Наличие крепежного хомута для измерения на большой глубине (HLM-25N),
- Прочный корпус зонда из нержавеющей стали,
- Высокий уровень защиты IP68,
- Модель HLM-25N доступна с выходом по току 4…20 мА и по напряжению 0…10 В.
Принцип работы измерителей уровня HLM
Погружные гидростатические уровнемеры серии HLM предназначены для измерения уровня жидкости в резервуарах с большим диапазоном глубины.
В основу работы данной серии измерительных приборов заложена зависимость гидростатического давления от глубины, на которую установлен уровнемер. На установленный в резервуаре зонд действует давление жидкости и атмосферное давление, компенсация последнего происходит за счет специальной капиллярной трубки. Под действием давления жидкости чувствительная мембрана деформируется пропорционально измеряемому уровню жидкости. Мембрана в свою очередь действует на преобразователь, который преобразует данные в аналоговый сигнал, пересчитываемый на основе закона Архимеда в значение уровня.
Измерительный зонд устанавливается в резервуар путем опускания в жидкость и остается в свободном подвешенном состоянии или опускается на дно. В случае, когда глубина достигает отметки более 100 м используется гидростатический уровнемер модели HLM-25N, где крепление производиться при помощи хомута. Если же жидкость находится в неспокойном состоянии, то есть присутствуют завихрения, зонд помещают в специальную успокоительную трубку или за перегородку.
Применение измерителей уровня HLM
На практике гидростатические уровнемеры серии HLM могут быть применены в следующих емкостях:
- Резервуары
- Бассейны
- Колодцы
- Контейнеры
- Проточные водоемы
- Скважины
Характеристики гидростатических измерителей уровня HLM
Гидростатические измерители уровня серии HLM обладают следующим набором технических показателей:
- Напряжение питания: 10…30 В DC
- Гистерезис, повторяемость: 0,05%
- Температурная погрешность: не более 0,04%/K
- Диапазон температурной компенсации: 0…25°С
- Материалы
- Корпус: 316 L
- Мембрана: 316 L (HLM-16N); сплав Hastelloy C-276 (HLM-25N)
- Крепление: нерж.сталь (только для HLM-25N)
- Кабельная изоляция: полиуретан
- Защита от смены полярности
- Защита от короткого замыкания
- Степень защиты: IP68
Габаритные размеры
HLM-16N
|
HLM-25N
|
Недостатки
Недостатками данной серии уровнемеров являются:
- Невозможность использования с агрессивной средой или крупными загрязнениями;
- Прибор не имеет элементов настройки;
- Возникновение волн и колебаний среды может привести к некорректности измеряемых данных;
- Измеряемая жидкостная среда должна обладать постоянной плотностью.
