Гидростатические погружные уровнемеры жидкости SBLT2 в Санкт-Петербурге
Погружные уровнемеры серии SBLT2 это гидростатические датчики уровня, размещенные в цилиндрическом корпусе с защитным колпаком мембраны, обладающие встроенной защитой от перенапряжений и грозовых разрядов.
Быстрый просмотр
|
Срок отгрузки 70 дн.
Артикул: SBLT2-5M-10M
Гидростатический указатель уровня SBLT2-5M-10M для определения уровня жидкости. Общепромышленное исполнение.
|
129 759 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 70 дн.
Артикул: SBLT2-10-40
Гидростатический указатель уровня SBLT2-10-40 для определения уровня жидкости. Общепромышленное исполнение.
|
135 708 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 70 дн.
Артикул: SBLT2-15-60
Гидростатический указатель уровня SBLT2-15-60 для определения уровня жидкости. Общепромышленное исполнение.
|
152 633 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 70 дн.
Артикул: SBLT2-10-40-ETFE
Гидростатический указатель уровня SBLT2-10-40-ETFE для определения уровня жидкости. Общепромышленное исполнение.
|
189 868 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 70 дн.
Артикул: SBLT2-5-40-ETFE
Гидростатический указатель уровня SBLT2-5-40-ETFE для определения уровня жидкости. Общепромышленное исполнение.
|
186 358 руб./шт
-
+
Заказать
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 70 дн.
Артикул: SBLT2-5-40
Гидростатический указатель уровня SBLT2-5-40 для определения уровня жидкости. Общепромышленное исполнение.
|
135 708 руб./шт
-
+
Заказать
|
||||||||||||||||
Назначение погружных гидростатических уровнемеров серии SBLT2

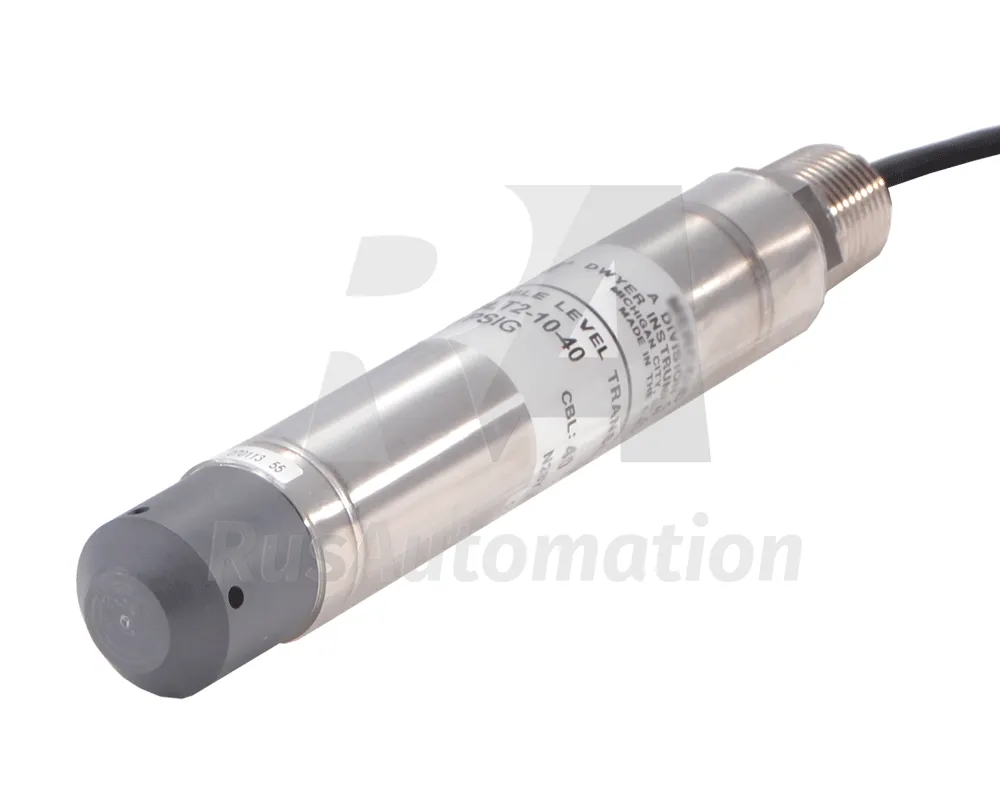

Датчики серии SBLT2 предназначены для длительной работы без обслуживания в тяжелых условиях эксплуатации. Внутри корпуса датчика расположен пьезорезистивный чувствительный элемент. Колпак корпуса защищает мембрану чувствительного элемента от повреждений. С поверхностью датчик соединяется прочным кабелем, внутри которого проходят провода электрической связи и капиллярная трубка. Корпус выполнен из коррозионностойкого материала - стали 316 (отечественный аналог - сталь 08Х17Н13М2), защитный колпак – из ПВХ, погружной кабель – из полиуретана или этилтетрафторэтилена (ETFE).
Принцип работы погружных гидростатических уровнемеров SBLT2
Гидростатический датчик уровнемера должен быть погружен в жидкость, находящуюся в резервуаре. Снаружи на мембрану датчика действует давление жидкости, изнутри – атмосферное, так как внутренняя полость датчика соединена с полостью резервуара капиллярной вентиляционной трубкой. Поэтому деформация мембраны погруженного датчика определяется избыточным давлением, пропорциональным глубине погружения датчика. Чувствительный пьезорезистивный элемент датчика фиксирует деформацию мембраны, изменяя сопротивление пьезорезистора. Изменение сопротивления преобразуется в стандартизованный электрический сигнал, соответствующий глубине погружения и уровню жидкости в резервуаре.
Встроенная защита от перенапряжений предназначена для ограничения бросков напряжения, возникающих при неисправностях источника питания или при попадании грозовых разрядов в наземные конструкции и линии электросетей. Защита построена по принципу двустороннего ограничителя напряжения, заземленного на корпус. Защита от перенапряжений не гарантирована и не покрывается гарантийными обязательствами производителя.
В капиллярной вентиляционной трубке может устанавливаться дополнительный фильтр, исключающий попадание в полость датчика твердых частиц и капель жидкости, влияющих на точность и стабильность измерений.
Применение погружных гидростатических уровнемеров серии SBLT2
Уровнемеры серии SBLT2 специально разработаны для длительной необслуживаемой эксплуатации в наиболее тяжелых условиях:
- мониторинг состояния скважин и колодцев;
- мониторинг состояния грунтовых вод;
- мониторинг скважин в ходе экологической реабилитации объектов;
- мониторинг поверхностных вод;
- измерения уровня жидкостей в наклонных скважинах;
- измерения уровня в водяных резервуарах.
Технические характеристики уровнемеров серии SBLT2
Наиболее важные технические характеристики уровнемеров SBLT2 показаны ниже:
- Точность измерений в % от полной шкалы: ±0,25% (при диапазоне давлений менее 3,5 м водяного столба точность измерений ≤±1% полной шкалы)
- Диапазон рабочих температур: -18…+66°С
- Диапазон температурной компенсации измерений: -18…+60°С
- Температурная нестабильность результатов измерений: ±0,011% на 1°С
- Предел рабочего давления соответствует удвоенному значению полной шкалы
- Напряжение питания: 13…30 В DC
- Время отклика: ˂50 мсек
- Выходной сигнал: 4…20 мА
- Контурное сопротивление: ˂900 Ом при 30 В

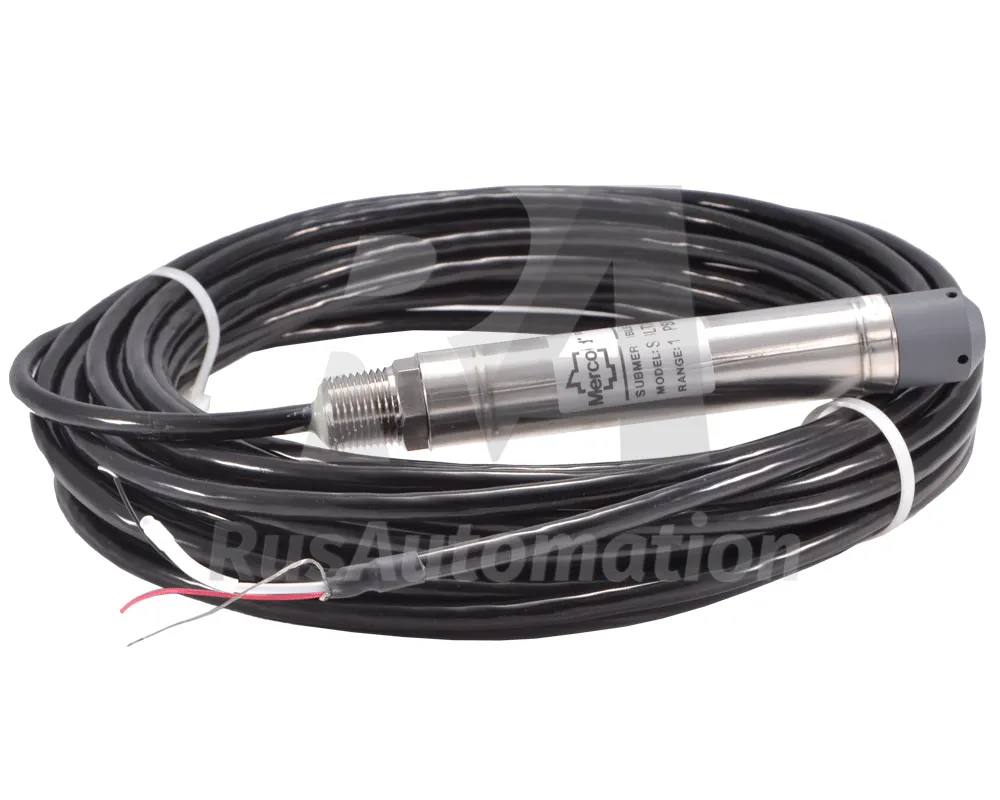

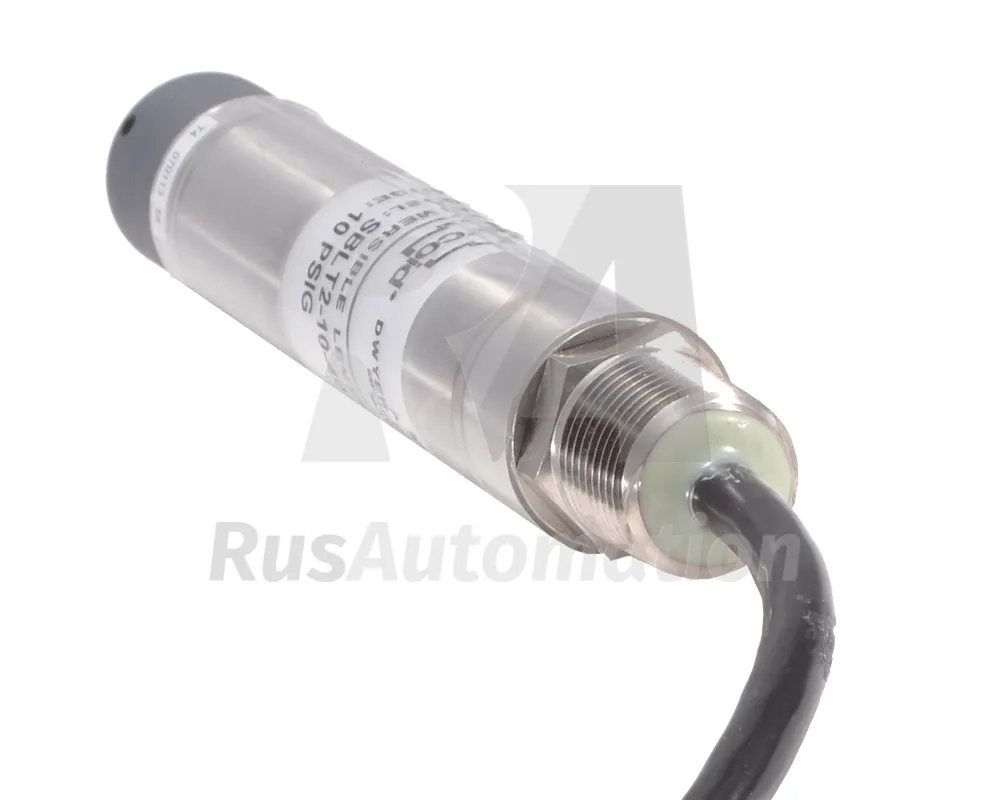

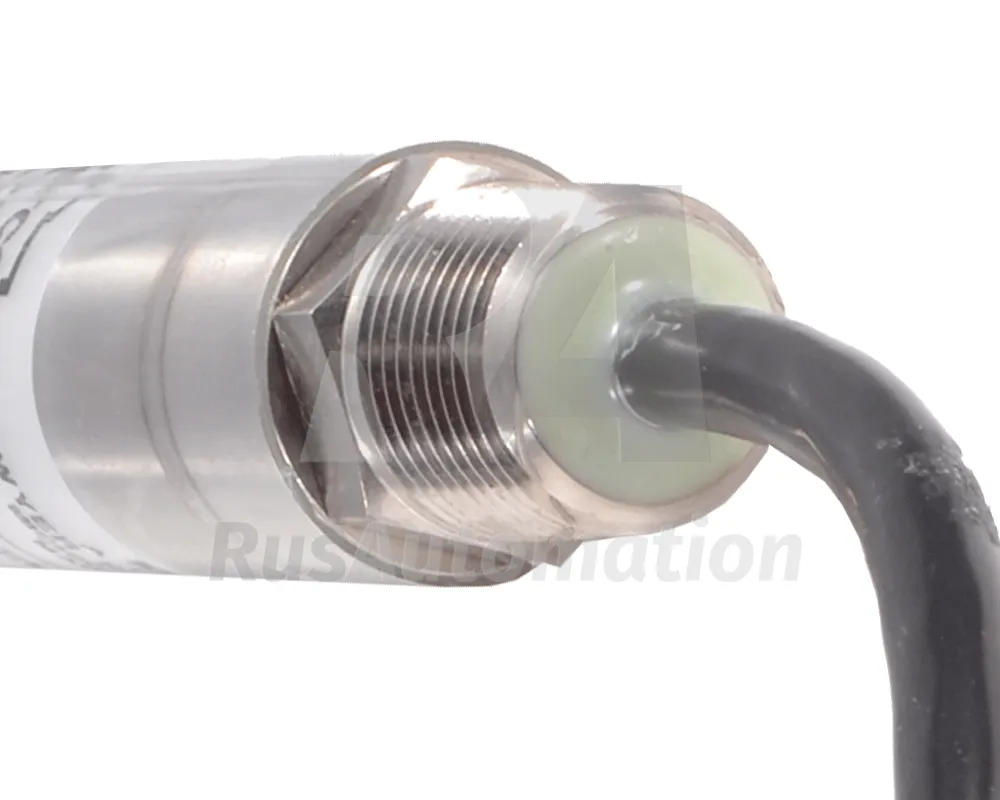

Экранированный и вентилируемый погружной кабель датчика имеет предел прочности на разрыв не менее 122,5кг. Резьба (NPT) на верхнем окончании корпуса позволяет закреплять датчик жестко на стенке трубы или жёлоба. Также здесь можно установить специальную скобу для подвешивания датчика на цепи или тросе.
Габаритные размеры
