Гидростатические погружные уровнемеры жидкости NIVOPRESS N в Санкт-Петербурге
NivoPress N хорошо адаптирован для работы в глубинных, скважинных приложениях и АСУТП в принципе. Прибор может одновременно получать данные по уровню жидкости, ее температуре и проводить широкий контроль системы в разнообразных приложениях по измерению уровня.
Прибор относится к типу погружных гидростатических преобразователей уровня. Внешне устройство представляет собой зонд, опускаемый в скважину на необходимое расстояние (до сотен метров). Конец же кабеля должен при этом оставаться сухим. Однако на случай использования в местах с риском затопления, существует ввинчивающееся (врезное) исполнение. Первичный параметр, который измеряет прибор – давление водяного столба над нижней частью зонда. По нему производится расчет уровня. Подобный принцип делает прибор применимым для жидкостей разной степени загрязненности и в труднодоступных резервуарах типа скважин или колодцев.
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-47A-0
Гидростатический преобразователь уровня NIVOPRESS NPK-47A-0 для определения уровня жидкости. Общепромышленное исполнение.
|
163 609 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NCK-252-0
Гидростатический преобразователь уровня NIVOPRESS NCK-252-0 для определения уровня жидкости. Общепромышленное исполнение.
|
121 351 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NCK-231-1
Гидростатический преобразователь уровня NIVOPRESS NСK-231-1 для определения уровня жидкости. Общепромышленное исполнение.
|
112 865 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NCK-231-0
Гидростатический преобразователь уровня NIVOPRESS NCK-231-0 для определения уровня жидкости. Общепромышленное исполнение.
|
113 441 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NFP-410-2
Гидростатический преобразователь уровня NIVOPRESS NFP-410-2 для определения уровня жидкости. Общепромышленное исполнение.
|
87 874 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NKK-455-0
Гидростатический преобразователь уровня NIVOPRESS NKK-455-0 для определения уровня жидкости. Общепромышленное исполнение.
|
114 668 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-47A-1
Гидростатический преобразователь уровня NIVOPRESS NPK-47A-1 для определения уровня жидкости. Общепромышленное исполнение.
|
170 995 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-475-4
Гидростатический преобразователь уровня NIVOPRESS NPD-475-4 для определения уровня жидкости. Общепромышленное исполнение.
|
130 474 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-475-0
Гидростатический преобразователь уровня NIVOPRESS NPK-475-0 для определения уровня жидкости. Общепромышленное исполнение.
|
114 668 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPP-431-0
Гидростатический преобразователь уровня NIVOPRESS NPP-431-0 для определения уровня жидкости. Общепромышленное исполнение.
|
89 210 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-430-7
Гидростатический преобразователь уровня NIVOPRESS NPK-430-7 для определения уровня жидкости. Общепромышленное исполнение.
|
74 359 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-443-0
Гидростатический преобразователь уровня NIVOPRESS NPK-443-0 для определения уровня жидкости. Общепромышленное исполнение.
|
95 893 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-479-0
Гидростатический преобразователь уровня NIVOPRESS NPK-479-0 для определения уровня жидкости. Общепромышленное исполнение.
|
154 155 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-47A-5
Гидростатический преобразователь уровня NIVOPRESS NPK-47A-5 для определения уровня жидкости. Общепромышленное исполнение.
|
211 091 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-455-0
Гидростатический преобразователь уровня NIVOPRESS NPK-455-0 для определения уровня жидкости. Общепромышленное исполнение.
|
116 127 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-47A-0
Гидростатический преобразователь уровня NIVOPRESS NPD-47A-0 для определения уровня жидкости. Общепромышленное исполнение.
|
175 855 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-430-6
Гидростатический преобразователь уровня NIVOPRESS NPK-430-6 для определения уровня жидкости. Общепромышленное исполнение.
|
74 338 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-441-0
Гидростатический преобразователь уровня NIVOPRESS NPK-441-0 для определения уровня жидкости. Общепромышленное исполнение.
|
78 206 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-478-0
Гидростатический преобразователь уровня NIVOPRESS NPK-478-0 для определения уровня жидкости. Общепромышленное исполнение.
|
144 702 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-46A-0
Гидростатический преобразователь уровня NIVOPRESS NPD-46A-0 для определения уровня жидкости. Общепромышленное исполнение.
|
175 855 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-453-0
Гидростатический преобразователь уровня NIVOPRESS NPK-453-0 для определения уровня жидкости. Общепромышленное исполнение.
|
97 112 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-452-0
Гидростатический преобразователь уровня NIVOPRESS NPK-452-0 для определения уровня жидкости. Общепромышленное исполнение.
|
87 659 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-465-0
Гидростатический преобразователь уровня NIVOPRESS NPK-465-0 для определения уровня жидкости. Общепромышленное исполнение.
|
116 127 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-431-0
Гидростатический преобразователь уровня NIVOPRESS NPK-431-0 для определения уровня жидкости. Общепромышленное исполнение.
|
78 206 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-48A-2
Гидростатический преобразователь уровня NIVOPRESS NPK-48A-2 для определения уровня жидкости. Общепромышленное исполнение.
|
182 623 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-476-5
Гидростатический преобразователь уровня NIVOPRESS NPD-476-5 для определения уровня жидкости. Общепромышленное исполнение.
|
142 661 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-465-0
Гидростатический преобразователь уровня NIVOPRESS NPD-465-0 для определения уровня жидкости. Общепромышленное исполнение.
|
126 761 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPD-431-0
Гидростатический преобразователь уровня NIVOPRESS NPD-431-0 для определения уровня жидкости. Общепромышленное исполнение.
|
90 345 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPP-451-0
Гидростатический преобразователь уровня NIVOPRESS NPP-451-0 для определения уровня жидкости. Общепромышленное исполнение.
|
90 345 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-48C-0
Гидростатический преобразователь уровня NIVOPRESS NPK-48C-0 для определения уровня жидкости. Общепромышленное исполнение.
|
349 203 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NPK-45A-0
Гидростатический преобразователь уровня NIVOPRESS NPK-45A-0 для определения уровня жидкости. Общепромышленное исполнение.
|
161 554 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NRK-441-5
Гидростатический преобразователь уровня NIVOPRESS NRK-441-5 для определения уровня жидкости. Общепромышленное исполнение.
|
109 466 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NZK-430-2 !calibrated 4m
Гидростатический преобразователь уровня NIVOPRESS NZK-430-2 !calibrated 4m для определения уровня жидкости. Общепромышленное исполнение.
|
77 991 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NTK-232-0
Гидростатический преобразователь уровня NIVOPRESS NTK-232-0 для определения уровня жидкости. Общепромышленное исполнение.
|
146 173 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NBK-431-0
Гидростатический преобразователь уровня NIVOPRESS NBK-431-0 для определения уровня жидкости. Общепромышленное исполнение.
|
78 206 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NBK-452-0
Гидростатический преобразователь уровня NIVOPRESS NBK-452-0 для определения уровня жидкости. Общепромышленное исполнение.
|
87 659 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NBK-441-0
Гидростатический преобразователь уровня NIVOPRESS NBK-441-0 для определения уровня жидкости. Общепромышленное исполнение.
|
78 206 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NCK-232-0
Гидростатический преобразователь уровня NIVOPRESS NCK-232-0 для определения уровня жидкости. Общепромышленное исполнение.
|
122 894 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NCK-220-5
Гидростатический преобразователь уровня NIVOPRESS NCK-220-5 для определения уровня жидкости. Общепромышленное исполнение.
|
108 607 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Срок отгрузки 98 дн.
Артикул: NCK-24A-0
Гидростатический преобразователь уровня NIVOPRESS NСK-24A-0 для определения уровня жидкости. Общепромышленное исполнение.
|
195 192 руб./шт
-
+
Заказать
|
Модификации Nivopress N
Широкий модельный ряд уровнемеров Nivopress N позволяет выбрать устройство, подходящее под ваши задачи.

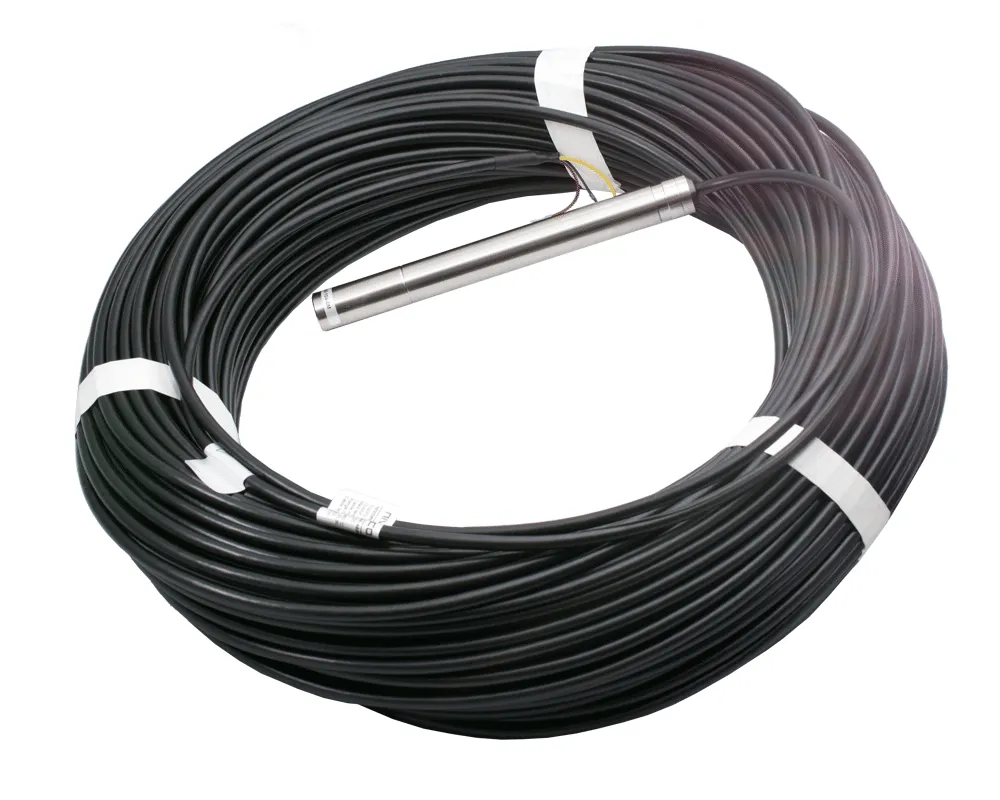

Погружной Nivopress NP для чистой воды |

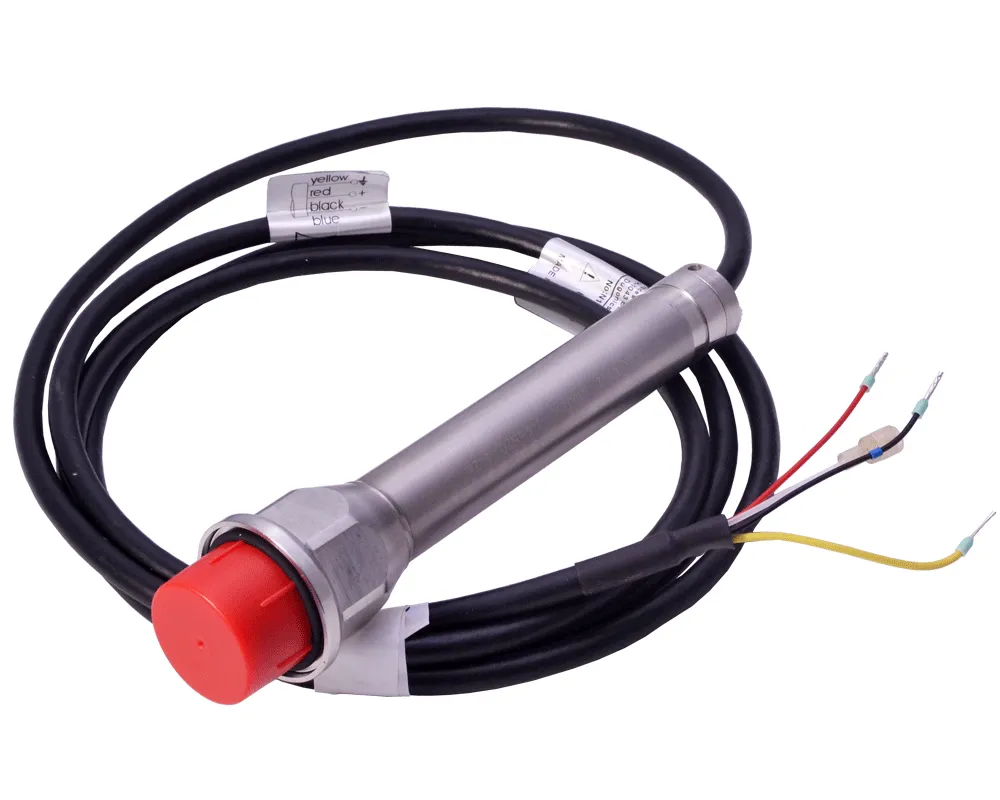

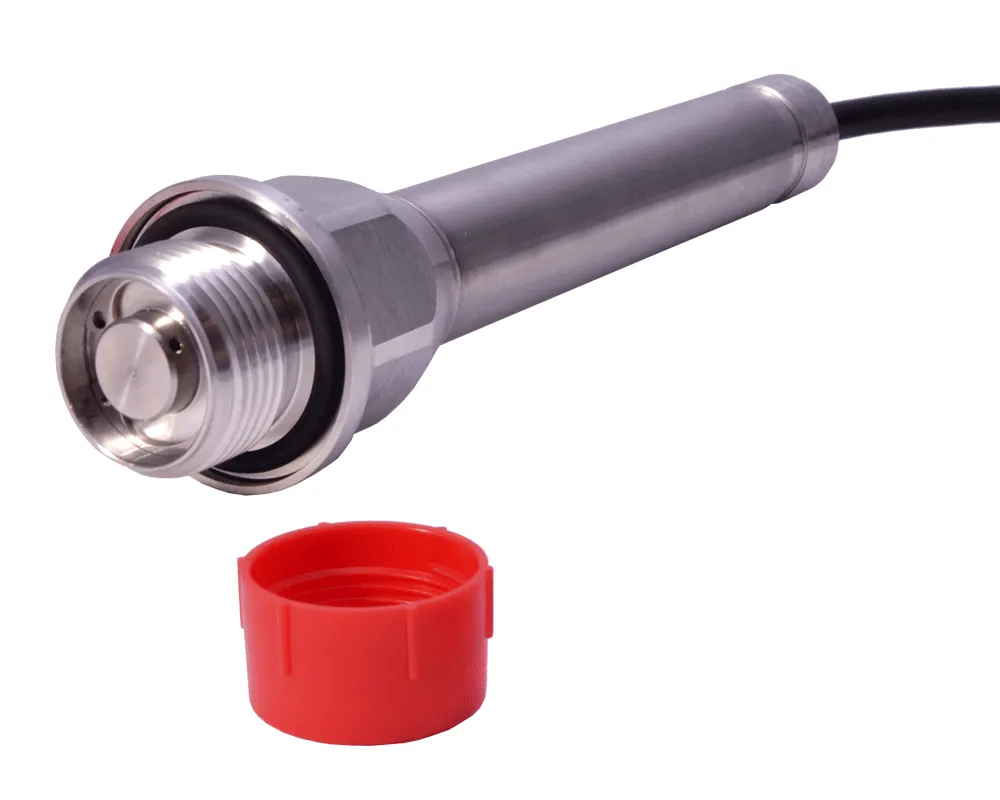

Ввинчиваемый в дно Nivopress NZ для чистой воды |
Погружной Nivopress NC для сточных вод |

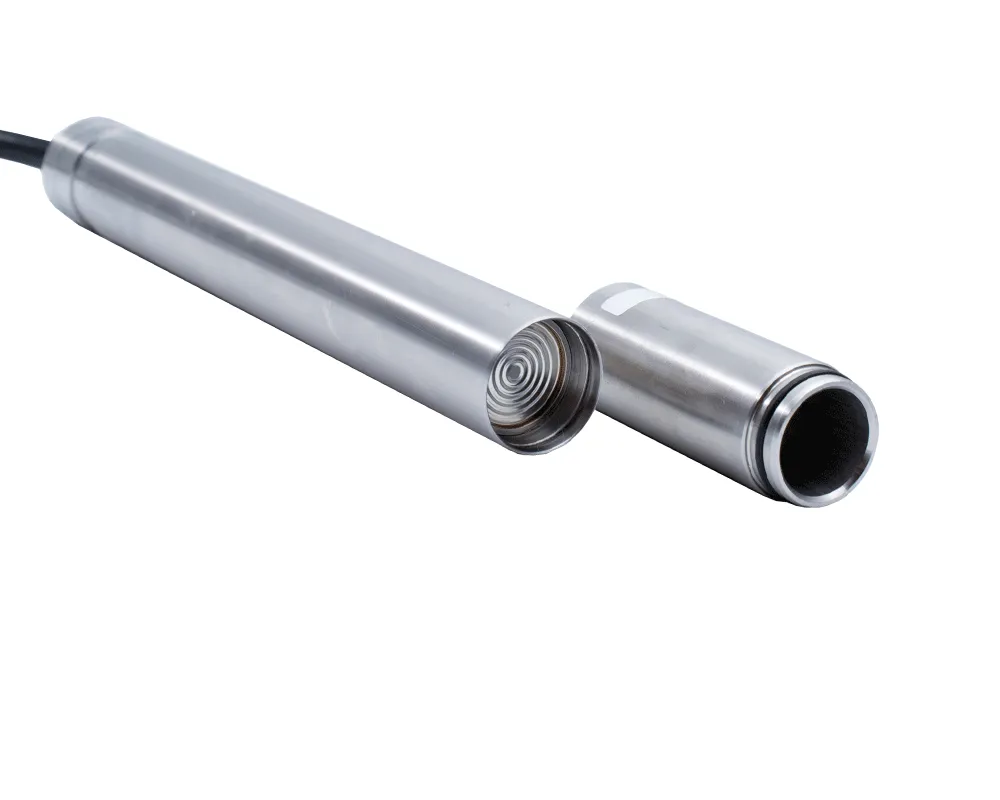

Nivopress NP + NAW-104 для грязной воды |
Преимущества погружных гидростатических уровнемеров Nivopress N
Исполнения уровнемера для измерения в небольших резервуарах значительно выигрывают в цене у представителей других типов.
Возможная комплектация прибора может насчитывать множество принадлежностей, делающих установку и использование устройства удобнее и безопаснее.
Погружной уровнемер NivoPress N имеет такие достоинства:
- Большой диапазон измерения (до 200 м)
- Непрерывное измерение уровня
- Применение в труднодоступных резервуарах с жидкостью
- Широкий набор исполнений и принадлежностей, расширяющих функции
- Невысокая стоимость
- Отсутствие необходимости в сложном ТО
Гидростатический преобразователь NivoPress N отлично подходит для работы в труднодоступных резервуарах по типу скважин, а также в приложениях с грунтовыми и сточными водами. Комплектация NivoPress N позволяет полноценно встроить его в систему АСУТП.
Принцип работы преобразователя уровня NivoPress N
В основе работы измерителя уровня NivoPress N лежит гидростатический метод. Этот метод основывается на измерении давления, которое оказывает на датчик столб воды над ним.
В базовом исполнении NivoPress N использует погружной зонд. Датчик давления находится внизу зонда и измеряет величину давления столба жидкости над собой. Эта величина складывается из давления, оказываемого атмосферой (Patm) и столбом жидкости (Phydro). В случае чистого водяного столба, размерность в [бар] примерно равна размерности в метрах. Точный же расчет производится при известной плотности жидкости. Очевидно, что влияние атмосферного давления, действующего на поверхность жидкости, необходимо компенсировать для точности измерений. Поэтому оно устраняется посредством его подведения к датчику через специальную вентиляционную трубку. Чтобы предотвратить попадание влаги и избежать возможного повреждения электроники, трубка оснащена фильтром влажности.
Помимо зондового исполнения, существует еще ввинчивающееся (врезное) исполнение. Такой преобразователь схож в своей работе с преобразователем NivoPress D. Подробнее об этом уровнемере можно прочитать здесь.
Прибор может комплектоваться преобразователем сопротивления Pt100B. В этом случае в месте расположения датчика одновременно определяется и температура. Электроника уровнемера преобразует сигналы от датчиков в стандартные аналоговые 4...20 мА и цифровые данные для сопряжения с внешним миром по протоколу HART.
Используемый в основе работы NivoPress N метод измерения, дает возможность работать в труднодоступных местах, таких как скважины. Комбинированный (с температурой) гидростатический преобразователь NivoPress N находит еще более широкое применение.
Диагностика NivoPress N
По умолчанию, основное диагностирование ведется по аналоговой токовой петле. Однако в промышленном исполнении возможна также визуализация на ПК и в системе с Multicont.
Применение NivoPress N
Контроль и измерение уровня воды в скважинах |
NivoPress N предназначен для работы преимущественно в водной промышленности.
Возможные приложения и решаемые задачи:
- Непрерывное измерение температуры и уровня в скважинах, колодцах, открытых резервуарах;
- Измерение уровня в маленьких трубах;
- Управление технологическими процессами;
- Контроль над глубинными насосами во избежание их холостого хода;
- Сточные воды.
NivoPress N имеет несколько различных исполнений и множество принадлежностей, которые можно заказать к ним. Каждая опция может облегчить процесс установки и эксплуатации прибора, а также расширить его функционал.
При подборе нужной комплектации обращайте внимание на условия, в которых придется работать. Так, если существует риск затопления в месте установки прибора, тогда желательно использовать ввинчивающийся преобразователь типа NZ. Если необходим большой диапазон измерения, то следует выбирать преобразователи типа NP или NZ. В случае опасности перенапряжения, будет полезен модуль защиты от перенапряжения, имеющийся в уличном и комнатном исполнениях. Для работы со сточными водами следует использовать преобразователь NC типа или заказать адаптер сточных вод NAW-104 для исполнения NP. Для упрощения монтажа имеются клеммные коробки с клеммами для монтажа прибора и фильтром влажности, а также защитный клин и держатель кабеля.
Подробнее обо всех принадлежностях смотрите в аксессуарах.
Часто требуется измерять температуру. Для такой цели опционально добавляется датчик температуры Pt100B. С ним можно одновременно получать данные по температуре воды и ее уровню.
В общепромышленном исполнении доступны практически все варианты, но для работы в опасных средах рекомендуется выбирать взрывобезопасное исполнение. Следует учесть, что для него в качестве выходного доступен только аналоговый сигнал 4…20 мА постоянного тока.
Гидростатический преобразователь NivoPress N являет собой отличный выбор в качестве скважинного уровнемера. В то же время NivoPress N хорошо смотрится как бюджетное решение для работы в небольших емкостях и открытых резервуарах.
Прибор не всегда может проявить себя наилучшим образом, если возникают такие возмущающие факторы как:
- Боковое перемещение зонда, которое может вызвать ошибки. В этом случае рекомендуется устанавливать кабель в месте, где отсутствуют турбулентные потоки либо в направляющую трубу;
- Отсутствие защиты конца кабеля от влаги. Кабель должен размещаться в сухом помещении или в соответствующей распределительной оболочке.
Наилучшим применением для NivoPress N будет его использование для непрерывного измерения температуры и уровня чистой либо химически подготовленной воды в скважинах или других емкостях.
Характеристики NivoPress N
Исполнения прибора, подключаемого по 2-х проводной схеме
Диапазон измерения | Серии NF, NP, NR, NZ | 0…200 м.В.ст. |
Серии NB, NC, ND, NH, NG, NK, NN, NT | 0…20 м.В.ст. | |
Перегрузочная способность сенсора (от заказываемого диапазона) |
Серии NB, ND, NF, NH, NG, NK, NN, NP, NR, NZ | 3х |
Серии NC, NT | 20х (до 3 м.В.ст. включительно), 10х (свыше 3 м.В.ст.) |
|
Выход с прибора | Серии NB, ND, NF, NH, NG, NK, NN, NP, NR, NZ | 4…20 мА + HART |
Серии NC, NT | 4…20 мА | |
Напряжение питания прибора | 12…30 В DC | |
Точность уровнемера | Серии NC, NF, NP, NR, NT, NZ | ±0,25% |
Серии NB, ND, NH, NG, NK, NN | ±0,45% | |
Температурная ошибка | ≤±0,1%/10 | |
Температура процесса | -30…+60°С | |
Механическое присоединение | Серии NB, NC, NF, NG, NK, NN, NP, NT | Зажим клинового типа NAA-209 |
Серии ND, NH, NR, NZ | Резьба 3/4" трубная цилиндрическая | |
Механическая защита | IP68 | |
Электрическая защита | Класс III | |
Электрическое присоединение | Экранированный кабель с воздушным капилляром Ø7 мм |
|
Сечение жилы кабеля | 0,34 мм2 | |
Длина кабеля | 0…300 м (по коду заказа) | |
Материалы смачиваемых частей | ||
Сенсор | Серии NF, NP, NR, NZ | Сталь 1.4404 (316L) |
Серии NB, NC, ND, NH, NG, NK, NN, NT | Al2O3 | |
Корпус | Серии NC, ND, NF, NH, NK, NN, NP, NR, NT, NZ | Сталь 1.4571 (316Ti) |
Серии NB, NG | Полиформальдегид | |
Оплетка кабеля | Полиуретан или FEP | |
Уплотнение | VITON (FKM) | |
Защитный колпачок | Серии NB, NG | Полиформальдегид |
Серии ND, NF, NH, NK, NN, NP, NR, NZ | Сталь 1.4571 (316Ti) | |
Серии NC, NT | – |
Исполнения прибора, подключаемого по 3-х проводной схеме
Серии | NFH, NPH, NRH, NZH | |
Диапазон измерения | 0…200 м.В.ст. | |
Перегрузочная способность сенсора (от заказываемого диапазона) | 3х | |
Выход с прибора | 0…+10 В (при 0В≤80 мВ) | |
Напряжение питания прибора | 18…30 В DC | |
Точность уровнемера | ± 0,25% | |
Температура процесса | -30…+60°С | |
Механическое присоединение | Серии NFH, NPH | Зажим клинового типа NAA-209 |
Серии NRH, NZH | Резьба 3/4" трубная цилиндрическая | |
Механическая защита | IP68 | |
Электрическая защита | Класс III | |
Электрическое присоединение | Экранированный кабель с воздушным капилляром Ø7 мм |
|
Сечение жилы кабеля | 0,34 мм2 | |
Длина кабеля | 0…300 м (по коду заказа) | |
Материалы смачиваемых частей | Сенсор | Сталь 1.4404 (316L) |
Корпус | Сталь 1.4571 (316Ti) | |
Оплетка кабеля | Полиуретан или FEP | |
Уплотнение | VITON (FKM) | |
Защитный колпачок | Сталь 1.4571 (316Ti) |
Аксессуары к Nivopress N
К прибору NivoPress N имеются такие принадлежности:
NAA-101/NAA-102: Клеммная коробка с фильтром влажности и клеммами для монтажа устройства |
NAA-105: Держатель кабеля | NAA-209: Защитный клин для монтажа кабеля |
OVP12/33: Модуль защиты от перенапряжения (уличного исполнения) |
OVP32/33: Модуль защиты от перенапряжения (комнатного исполнения) |
NAW-104: Адаптер сточных вод (загрязненной воды) |
Технические данные аксессуаров приведены в таблице:
Клеммная коробка | NAA-101 | |
Габаритные размеры | 93х93х55мм | |
Механическая защита | IP65 | |
Диапазон рабочих температур | -40 °С…+70 °С | |
Материал корпуса | Пластиковый | |
Сальниковый ввод | М20х1,5 5(диаметр оплетки кабеля Ø5… Ø10 мм) | |
Электрическое присоединение | Клеммная колодка для кабеля с сечением жилы 2,5 мм2 | |
Клемманя коробка с модулем защиты от перенапряжения | NAA-102 | |
Технические характеристики | См. NAA-101 | |
Электрические характеристики | Cм. OVP | |
Зажим клинового типа | NAA-209 | |
Максимальная нагрузка на зажим | 300 м кабель | |
Диапазон рабочих температура | -20 °С…+60 °С | |
Модуль защиты от перенапряжения |
OVP 12/33 (установка на улице, в защищенную коробку) размер 72х42х19 мм защита IP54 |
OV32/33 (установка в помещении на DIN (35 мм) рейку) размер 62х65х18 мм защита IP20 |
Максимальное напряжение на выходе | 33 В | |
Поглощаемая энергия | 600 Вт/1 мс | |
Сопротивление прибора | 13 Ом | |
Ток утечки | Не более 10 нА |
Документация
Документация на NivoPress N представлена в двух основных документах:
- Каталог Гидростатический преобразователь уровня NivoPress N – здесь вы найдете расширенные технические характеристики, коды заказа прибора и краткое описание устройства.
- Руководство по эксплуатации NivoPress N – полная техническая информация по установке устройства и вводу его в эксплуатацию.
Паспорта:
Сертификаты
- Сертификат взрывобезопасности АТЕХ
- Свидетельство о внесении в государственный реестр СИ РФ под номером № 44647-10
