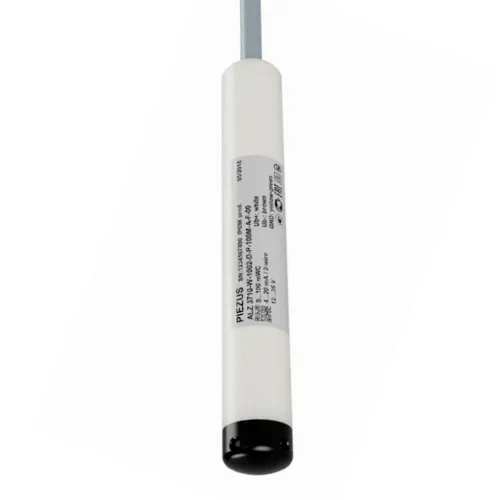

Гидростатические погружные уровнемеры жидкости ALZ 3710 в Санкт-Петербурге

Назначение погружных гидростатических уровнемеров ALZ 3710

Погружной гидростатический уровнемер ALZ 3710 применяют для определения уровня жидкой среды в резервуарах с умеренно агрессивными свойствами (неагрессивных к нержавеющей стали и стандартным уплотнениям). Прибор компактных размеров позволяет зафиксировать показатель гидростатического давления (давления водного столба) посредством формирования аналогового и цифрового сигнала с учетом плотности.

Условие нормальной эксплуатации: датчик не должен касаться дна резервуара. Требуется установить датчик в местах, где движение жидкости минимально или отсутствует. В местах с сильным движением жидкости рекомендуется установка датчика в направляющей трубке для предотвращения боковых смещений. Температура среды должна быть выше температуры замерзания и кристаллизации жидкости. Требуется обеспечить стабильность жидкостного столба, то есть отсутствие турбулентных явлений и значительных кратковременных перепадов гидростатического давления. Сформированный датчиком сигнал передается на системы диспетчеризации и управления для расшифровки.

Преимущества и особенности датчиков серии ALZ 3710

К конструктивным и функциональным преимуществам погружного уровнемера моделей ALZ 3710 относят следующее:

• Компактность, возможность размещения в емкостях небольшого размера.
• Уровнемеры серии ALZ имеют открытую мембрану, что позволяет применять их для измерения вязких или загрязненных сред.
• Исполнение корпуса из высокотемпературного полипропилена (PP-HT), поливинилхлорида (ПВХ), нержавеющей стали с защитой от агрессивных факторов и повышенного засорения.
• Соответствие требованиям ГОСТ Р 52931, значительная наработка на отказ (100 тыс. часов или 12 лет) при работе в агрессивных средах и при условно нормальной температуре около +23 С.

При выборе следует учитывать:

• Мембрана чувствительна к кристаллизации среды при замерзании, после перемерзания датчик следует очистить и проверить.
• На показания прибора могут повлиять явления турбулентности и кавитации, особенно в узких резервуарах.
• При измерении уровня сред с отличающейся от воды плотностью следует вводить поправку для корректировки конечных данных.
• Датчик уровня жидкости ALZ 3710 имеет керамический наконечник для повышения прочности и компенсации искажающих деформаций.

Приборы подходят для применения в емкостях со спокойной (стоячей, медленно текущей) жидкой средой, чтобы перемещение и перемешивание слоев, в том числе и конвекционное, не оказывало влияния на точность показаний.

Погружные уровнемеры серии ALZ 3710 не относятся к приборам для измерения давления водного столба с достаточной точностью показаний. Применение имеет смысл только для определения уровня жидкости от зеркала поверхности до нулевого уровня – фактического местоположения эластичной мембраны.

Принцип работы и устройство гидростатического погружного датчика ALZ 3710

Принцип работы гидростатического погружного датчика серии ALZ 3710 основан на тензометрическом определении веса столба жидкости, расположенного над чувствительной эластичной мембраной. В конструкции применяется тензорестивная и тензоемкостная электрическая схема. При изменении гидростатического давления (веса столба) происходит деформация мембраны, воздействующей на расположенные под ней тензодатчики. В зависимости от электрической схемы происходит разбалансировка цепи по сопротивлению или емкости, что приводит к возникновению электрического сигнала, который может быть интерпретирован как показатель, отражающий величину давления водного (жидкостного столба).

Конструкция погружного уровнемера типа ALZ 3710 имеет ряд особенностей:

• В конструкции прибора имеется трубка для связи с атмосферой для компенсации искажений, вызванных атмосферным давлением методом уравнивания и балансировки.
• При необходимости подключение может быть произведено по правилам для взрывобезопасных соединений.
• Емкостная схема тензодатчиков позволяет повысить быстродействие и снимать показания для отражения изменений уровня жидкости.
• Тензорезистивная схема дает эффект стабильности измерения при относительно небольших темпах изменения уровня.

Функциональная часть прибора размещена в узком компактном цилиндрическом корпусе с защитой IP69К, что дает возможность применять погружной уровнемер ALZ 3710 в агрессивных средах, не воздействующих на материал корпуса и герметизирующие элементы.

Применение датчиков уровня ALZ 3710

Погружной датчик уровня серии ALZ 3710 разработан и производится для применения в емкостях любого размера, в том числе в узких резервуарах, где не возникает турбулентность и кавитация. По области применения прибор соответствует требованиям для эксплуатации в системах:

• Водонапорные башни, скважины, естественные и искусственные водосборники и водоемы с незначительной скоростью движения воды.
• Коллекторы сточных и ливневых вод при условии регулярной очистки мембраны и защиты датчика от боковых смещений посредством установки направляющей трубы.
• Судовые (корабельные) технологические емкости, резервуары и танки.
• Накопительные, расходные и технологические емкости в промышленности, ЖКХ, системах водоснабжения и водоотведения.

Применение погружного уровнемера ALZ 3710 в качестве датчика уровня заполнения в резервуаре соответствует требованиям Ростехнадзора, если это связано с работой установок и систем на ОПО. Прибор способен работать в вязких и загрязненных взвесями средах при плотности, близкой к плотности воды. Датчик встраивают в системы контроля, диспетчеризации, автоматизированного управления и регулирования подачи (сбора) жидкостей.

Технические характеристики датчиков уровня типа ALZ 3710

Ниже приведены технические характеристики погружного уровнемера серии ALZ 3710.

• Диапазоны давлений: от 6 до 200 м вод. ст.
• Основная погрешность: ±0,5% ДИ
• Диаметр и материал корпуса: Ø21 мм, PVC (ПВХ), высокотемпературный полипропилен (PP-HT), нерж. сталь. Ø17 мм опционально из нерж. стали
• Выходной сигнал: 4...20 мА
• Сенсор: керамический тензорезистивный
• Температура измеряемой среды: -25…+80°C

Габаритные размеры

Документация

Подробное техническое описание, условия эксплуатации и требования к безопасному использованию приведены в приложенной технической документации.

• Техническая спецификация погружных датчиков уровня ALZ 3710
• Руководство по эксплуатации серии ALZ
